33KV 실내 중압 부하 차단 스위치

배전 시스템에서는 신뢰성과 안전성이 필요할 뿐만 아니라 환경적 책임도 필요합니다. 33KV 실내 중압 부하 개폐 스위치는 이 분야, 특히 친환경 개폐 장치의 경우 매우 중요한 구성 요소입니다. 이러한 부하 개폐 스위치는 중압 시스템에서 효율적이고 안전한 회로 차단에 사용되며 전력 제어 및 보호에 매우 중요합니다. 이러한 부하 차단 스위치는 환경을 고려한 고급 아크 소호 기술을 갖추고 있으며 컴팩트하고 내구성이 뛰어난 기능을 갖추고 있습니다. 오늘날 부하 차단 스위치는 산업, 상업 및 유틸리티 애플리케이션에서 지속 가능한 전력 관리에 널리 사용되며 녹색 전기 인프라의 글로벌 추세를 준수합니다.

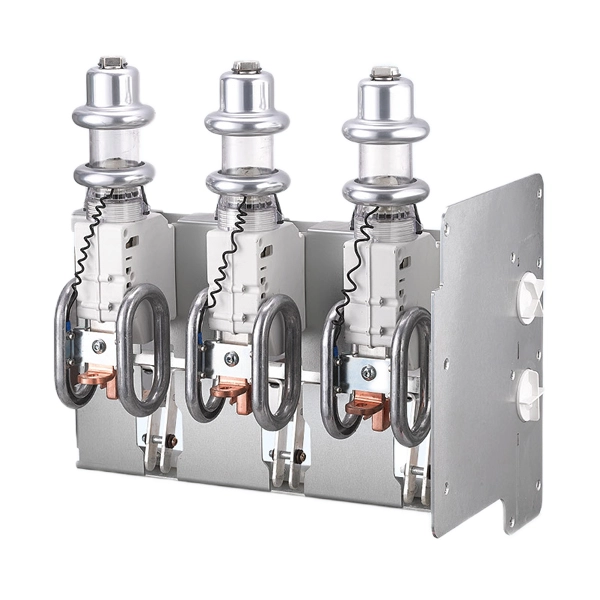

제품 모델

부하 차단 스위치란 무엇입니까?

부하 33KV 실내 중전압 부하 차단 스위치는 일반적으로 정상적인 회로 조건에서 전류를 생성, 전달 및 차단하는 데 사용되는 전기 스위칭 장치입니다. 가장 중요한 항목은 종종 퓨즈와 결합하여 사용하는 단락과 같은 비정상적인 조건에서도 지정된 기간 동안 전류를 전달할 수 있다는 것입니다. 부하 차단 스위치의 주요 기능은 유지 관리 또는 구성 변경을 위해 고압 계통의 섹션을 안전하게 격리하고 전원을 차단하는 것입니다. 높은 오류 전류를 차단하는 데 사용되는 회로 차단기와 달리 LBS는 부하 전류(정상 작동 전류)를 안정적으로 차단하는 데 사용됩니다. 부하 차단 스위치는 RMU(Ring Main Unit) 및 배전 시스템용 실내 배전반의 중요한 구성 요소로, 운영 유연성과 보호를 보장할 수 있습니다.

부하 차단 스위치의 분류는 무엇입니까

부하 차단 스위치는 일반적으로 절연 및 아크 소멸에 사용되는 매체에 따라 분류됩니다.

진공 부하 차단 스위치: 절연 및 아크 소멸 매체는 진공 매체입니다. 접점이 분리되면 아크가 빠르게 소멸됩니다. 이러한 유형의 절연 및 아크 소멸 매체는 탁월한 아크 소호 성능을 제공하며 이러한 부하 차단 스위치는 높은 기계적 내구성, 최소한의 유지 관리 및 환경 친화적인 특징을 가지고 있습니다.

SF6 부하 차단 스위치: 이 유형의 부하 차단 스위치의 절연 및 아크 소멸 매체는 육불화황(SF6) 가스입니다. SF6 가스는 매우 컴팩트한 설계에 적합한 높은 절연 내력을 가지며, 이러한 유형의 부하 차단 스위치는 고전압 애플리케이션에 큰 이점을 제공합니다. SF6 부하 차단 스위치는 가스 취급을 최소화하기 위해 평생 밀봉 설계를 채택했습니다.

공기 부하 차단 스위치: 공기 부하 차단 스위치는 주변 공기를 절연 및 아크 소멸 매체로 사용합니다. 일반적으로 이러한 유형의 부하 차단 스위치에는 스프링 보조 메커니즘이 장착되어 아크를 빠르게 늘리고 냉각시킵니다. 이 절연 및 아크 소멸 매체는 견고하고 비용 효율적이며 신뢰성이 높으며 일반 소형 실내 배전반에 적합합니다.

부하 차단 스위치 유형의 선택은 전압 수준, 필요한 차단 용량, 환경 고려 사항 및 스위치 기어 내 공간 제한을 기반으로 합니다.

진공 차단기의 적용 범위

기술적인 매개변수

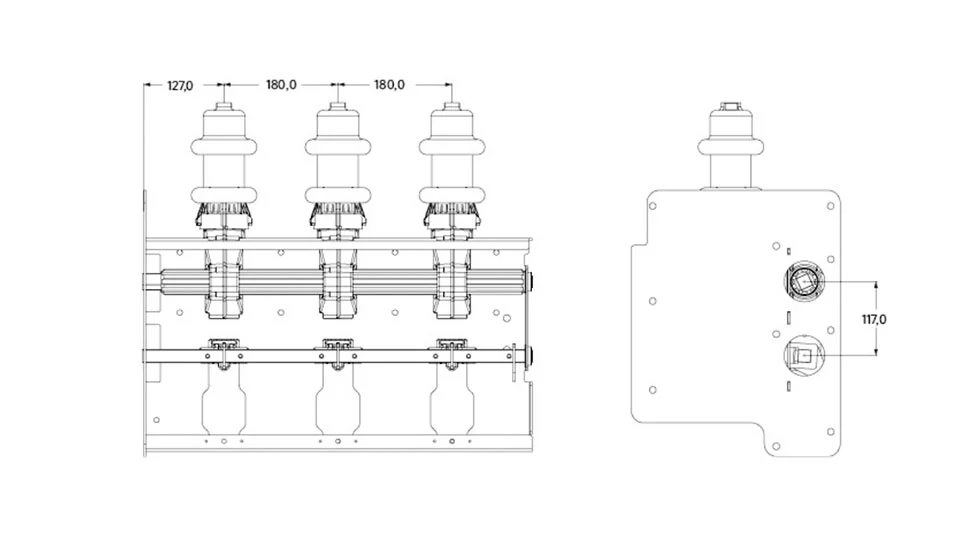

외관 및 치수

응용

33kV 실내 중압 부하 차단 스위치는 광범위한 산업 및 응용 분야에 적합하며 고객에게 안전하고 안정적이며 편리한 전력 관리 솔루션을 제공합니다.

1. 산업 및 제조 공장

이 부하 차단 스위치는 일반적으로 피더를 전기 장비, 변압기 및 커패시터 뱅크에 안전하게 격리하고 전기 장비 유지 관리 시 작동 연속성과 인력 안전을 보장하는 데 사용됩니다.

2.상업복합단지 및 중요건물

병원, 데이터 센터 및 대규모 사무실에서는 중단 없는 공급과 손쉬운 회로 관리를 위해 안전한 전력 분할을 제공합니다.

3. 유틸리티 및 유통 네트워크

이는 실내 변전소 및 RMU의 핵심 구성 요소로서 안전한 네트워크 구성, 오류 격리 및 배전 변압기 보호를 가능하게 합니다.

4.재생에너지 설비

태양광 발전소, 풍력 터빈 연결 및 에너지 저장 시스템 스위치기어의 회로를 제어하고 절연하는 데 사용됩니다.

5. 공공 인프라

부하 차단 스위치는 일반적으로 철도 견인 전원 공급 장치, 공항 터미널 및 지하 시설의 안정적이고 안전한 배전 시스템에 사용됩니다.

제품특성

Contenele에서 제조한 친환경 배전반용 KDK-40.5D/630-20 시리즈 33KV 실내 중압 부하 개폐 스위치는 다음과 같은 몇 가지 주요 특징을 가지고 있습니다.

1. 안전성 강화

이 부하 스위치는 고성능 소호 기술과 안정적인 기계적 연동 시스템을 사용합니다. 일부 모델에는 옵션 접지 스위치도 제공되어 직원과 장비를 최대한 보호하고 현장에서 보다 안전한 작업을 보장합니다.

2. 환경 친화적인 디자인

Contenele 로드 스위치는 진공 기술 또는 밀봉된 SF6 장치를 활용하여 환경에 미치는 영향을 효과적으로 줄입니다. 또한 친환경 소재를 사용하여 그린 배전(Green Power Distribution) 개념을 구현했습니다.

3. 컴팩트한 구조

스위치의 컴팩트한 크기 덕분에 다양한 스위치기어 패널에 효율적으로 통합할 수 있어 공간이 절약되고 설치 및 유지 관리가 용이합니다.

4. 유연한 운영

수동, 전기 또는 공압 작동이 필요한지 여부에 관계없이 당사의 로드 스위치는 다양한 애플리케이션 시나리오에 적응할 수 있는 다양한 자동 제어 솔루션을 제공합니다.

5. 높은 내구성과 낮은 유지보수

이 스위치는 정밀한 설계와 고품질 접점 및 기계적 구조를 특징으로 하며, 전기적, 기계적 수명이 길고 일일 유지 관리가 최소화되어 고객의 시간과 비용을 절약합니다.

6. 통합 기능

일반적으로 보호 퓨즈와 결합하여 결함 전류를 차단할 수 있으며 모니터링 및 스마트 그리드 제어용 센서와 결합하여 시스템 신뢰성을 향상시킬 수도 있습니다.

7. 국제표준인증

33KV 실내 중압 부하 개폐 스위치는 주요 국제 표준(IEC, IEEE 등)에 따라 제조 및 테스트되어 글로벌 시장에서 안전성과 호환성을 보장합니다.

FAQ

Q1: 부하 차단 스위치와 회로 차단기의 주요 차이점은 무엇입니까?

A: 부하 차단 스위치의 주요 기능은 정상적인 부하 전류를 차단하고 안전한 절연을 제공하는 것입니다. 일반적으로 높은 단락 전류를 자체적으로 차단하는 데 사용되지 않습니다(이에는 백업 퓨즈가 필요함). 회로 차단기는 일반적으로 부하 전류와 높은 크기의 결함 전류를 자동으로 차단하는 데 사용됩니다.

Q2: 진공 또는 SF6 LBS 중 어느 것이 더 환경 친화적입니까?

A: 진공 회로 차단기는 SF6 가스를 포함하지 않기 때문에 일반적으로 환경 친화적입니다. 진공 상태는 영구적으로 밀봉됩니다. SF6 부하 차단 스위치는 밀봉된 수명 단위에서 최소한의 가스를 사용하지만 진공 회로 차단기는 가장 친환경적인 응용 분야에서 여전히 선호되는 선택입니다.

Q3: 33KV 실내 중압 부하 개폐 스위치를 변압기 보호에 사용할 수 있습니까?

A: 예, 부하 차단 스위치는 일반적으로 배전 변압기의 기본 절연 장치로 사용됩니다. 적절한 정격의 고전압 퓨즈("스위치-퓨즈" 조합 형성)와 결합하면 부하 차단 스위치는 과부하 및 단락 오류로부터 변압기를 완벽하게 보호할 수 있습니다.

Q4: 수동식 LBS 대신 모터 작동식 LBS를 선택하는 이유는 무엇입니까?

A: 부하 차단 스위치의 전동(전기) 작동은 원격 제어가 가능하며, 부하 차단 스위치는 SCADA 시스템, 스마트 그리드에 통합되거나 안전한 거리에서 작동될 수 있습니다. 따라서 이러한 상황은 부하 차단 스위치 작동 유연성과 안전성을 향상시키고 자동화 기능을 지원할 수 있습니다.

Q5: 실내 부하 개폐 스위치는 얼마나 자주 유지 관리가 필요합니까?

A: 최신 밀폐형 LBS 장치(특히 진공 및 밀폐형 SF6)는 유지 관리를 최소화하면서 서비스 간격이 매우 긴 특징을 가지고 있습니다. 일차 유지보수는 일반적으로 육안 검사, 기계 작동 점검, 접점 마모 확인 등의 단서를 제공하며, 정상 작동 조건에서 수년 동안 지속되는 경우가 많습니다.

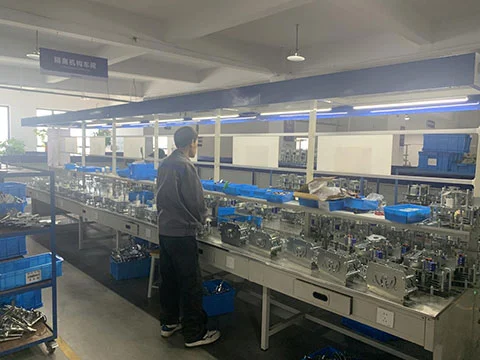

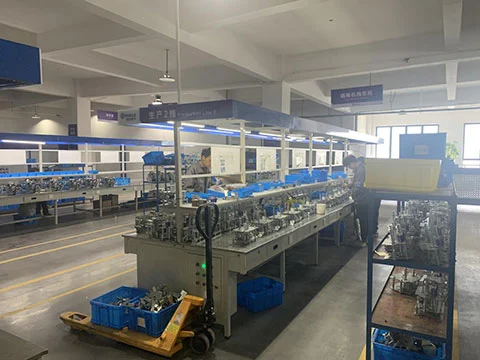

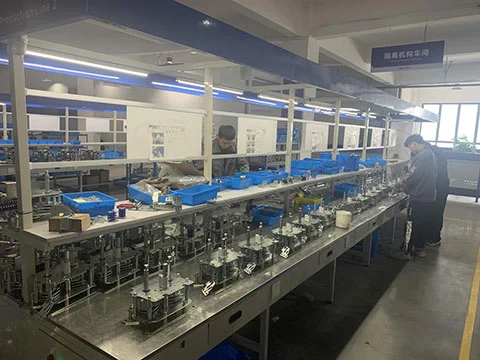

공장 작업장

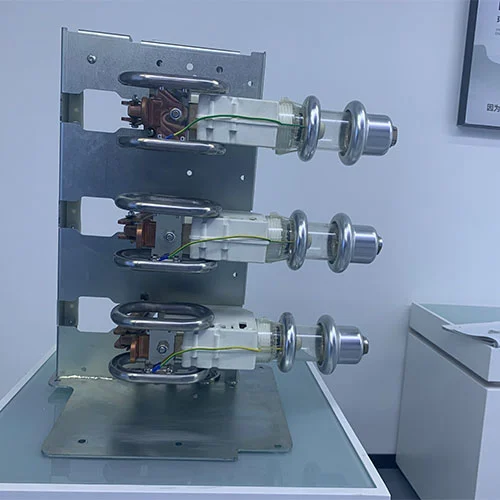

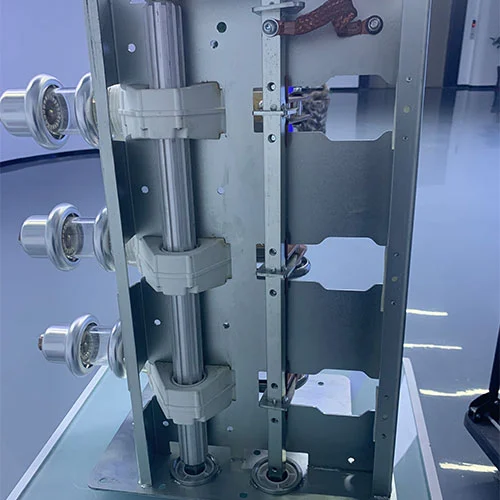

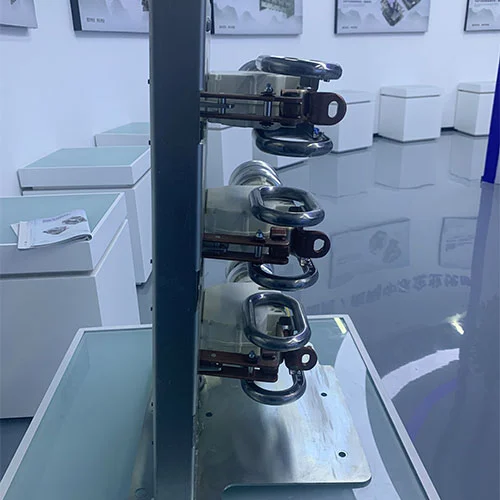

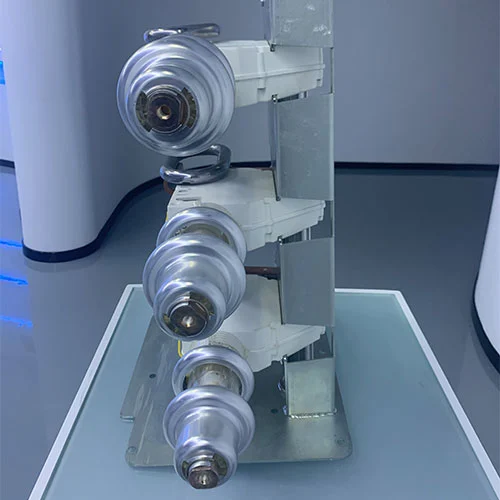

제품 쇼
