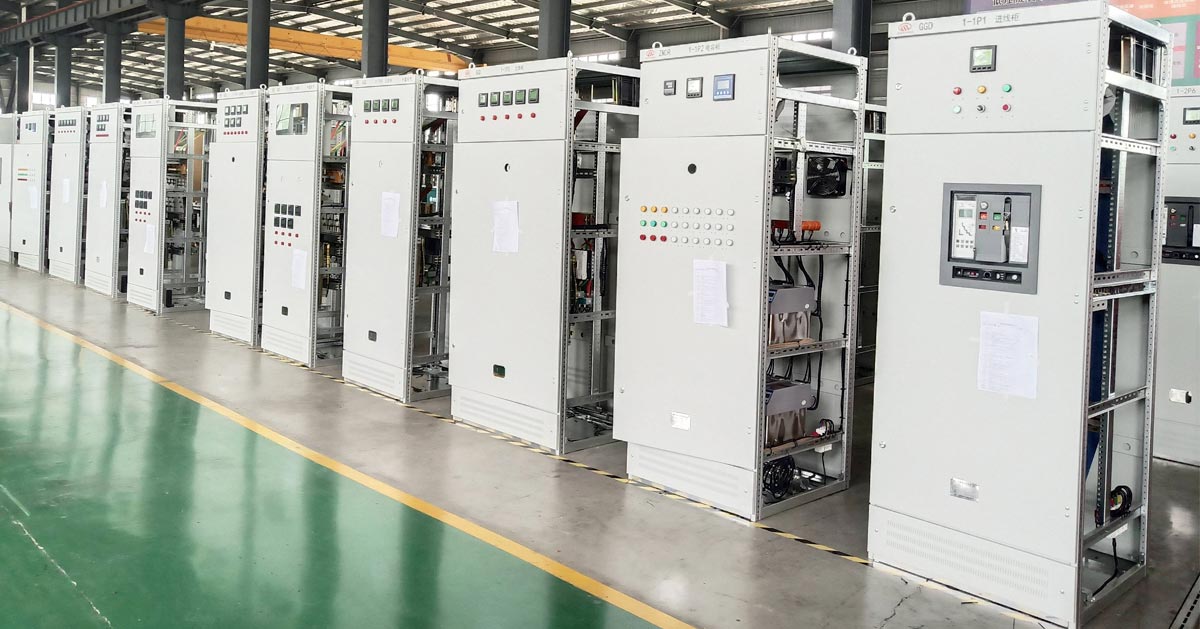

배전반이란 무엇입니까?

개폐 장치(금속 폐쇄 개폐 장치 또는 조립된 배전 장비라고도 함)는 주로 회로 차단기와 관련 제어 장치로 구성된 통합 전기 시스템입니다.

이는 회로 차단기, 부하 차단 스위치, 단로기, 퓨즈, 계기용 변압기, 서지 보호 장치, 모선 및 절연 시스템과 같은 구성 요소를 금속 인클로저 내에 결합합니다.

이러한 구성요소는 정의된 전기 단선 다이어그램에 따라 조립되어 표준화된 모듈식 배전 장치를 형성합니다.

개폐 장치의 주요 기능은 다음과 같습니다.

• 전기 회로 전환
• 시스템 제어 및 보호
• 전기적 매개변수의 측정 및 모니터링

저전압 개폐 장치는 일반적으로 최대 1000V AC의 배전망에 사용되는 반면, 중전압 개폐 장치는 3.6kV ~ 40.5kV 범위의 시스템에 적용됩니다.

배전반의 종류

배전반은 전압레벨, 절연기술, 구조설계, 응용기능에 따라 분류할 수 있습니다.

1. 전압 레벨에 따른 분류

2. 절연매체별 분류

공기 절연 개폐 장치

공기를 주요 단열 매체로 사용합니다. 성숙한 구조와 쉬운 유지 관리가 특징이며 전통적인 유통 시스템에서 널리 사용됩니다. 일반적인 예로는 저전압 캐비닛 및 중전압 금속 폐쇄 스위치기어 시스템이 있습니다.

가스절연개폐장치

SF₆, 질소 또는 건조 공기로 채워진 밀봉된 구획 내부에 모든 고전압 구성 요소를 포함합니다. 우수한 단열 성능, 컴팩트한 구조, 강력한 환경 적응성을 제공합니다.

고체절연개폐장치

에폭시 수지를 사용하여 전류가 흐르는 부품을 캡슐화하여 습기, 먼지, 오염 등 혹독한 환경에 대한 강력한 저항성을 제공합니다.

3. 구조에 따른 분류

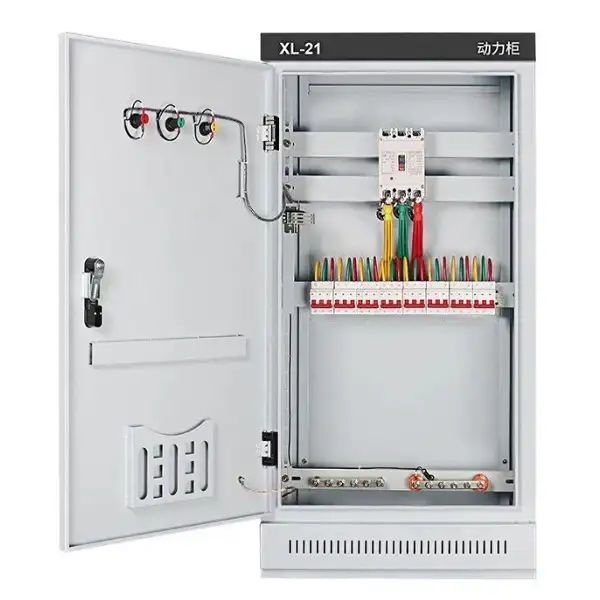

고정형 배전반

모든 구성 요소는 캐비닛 내부에 고정되어 있습니다. 표준 배전 시스템에서 일반적으로 사용되는 간단한 구조와 비용 효율적인 설계가 특징입니다.

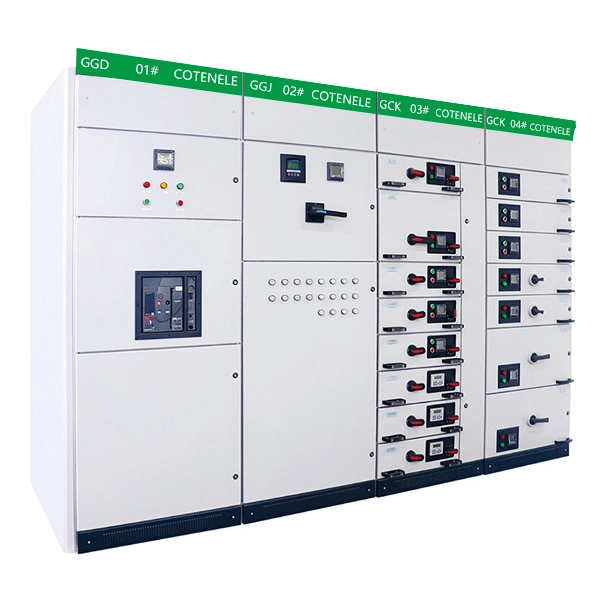

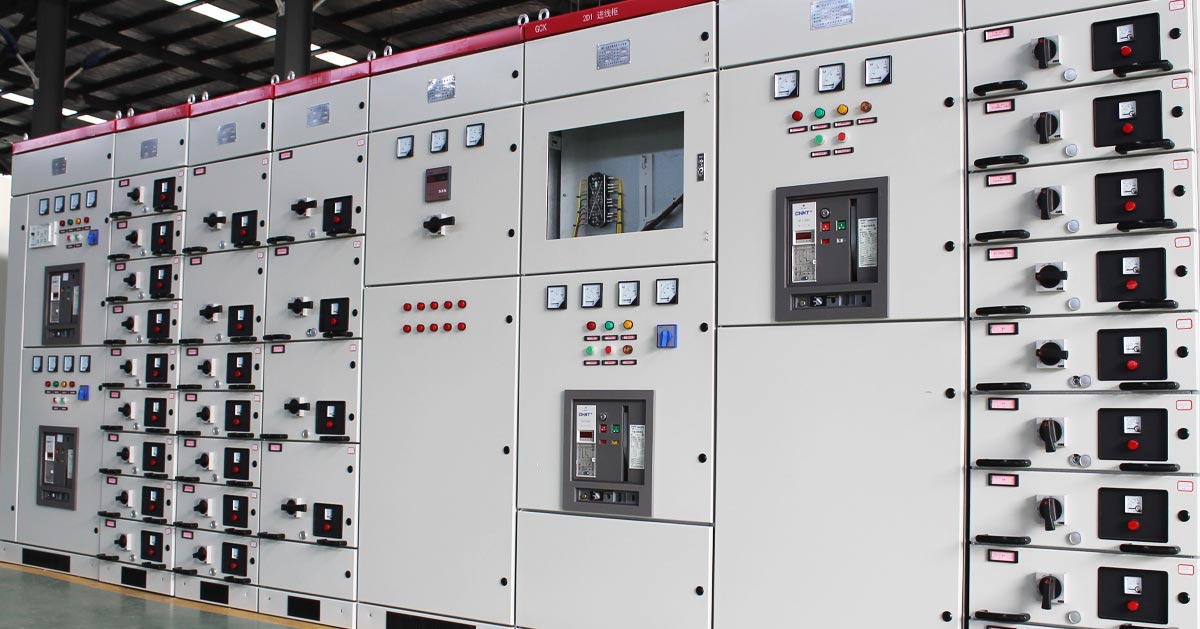

인출형 배전반

회로 차단기 또는 기능 장치는 이동식 트롤리에 설치되므로 유지 관리 및 교체가 쉽습니다. 이 구조는 모듈성과 운영 유연성을 향상시킵니다. 중전압 중앙 장착 배전반이 전형적인 예입니다.

일반적인 개폐 장치 유형

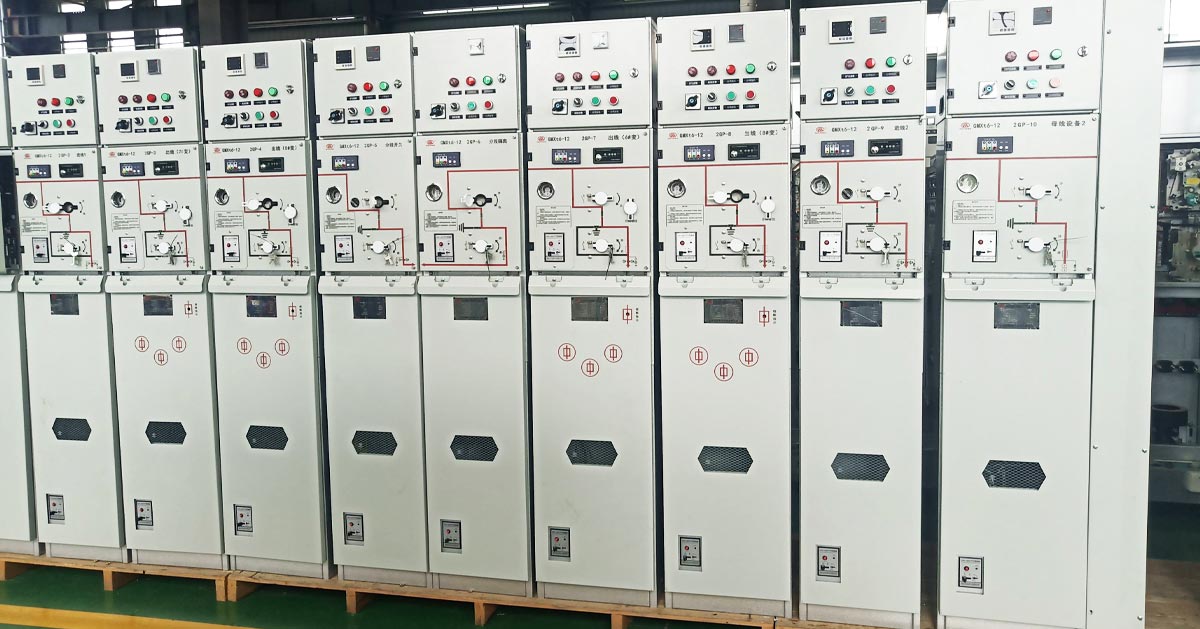

링 본체

링 메인 유닛은 링 네트워크 전원 공급 장치용으로 설계된 소형 분배 시스템입니다. 이는 퓨즈 보호와 결합된 부하 차단 스위치를 사용하여 오류를 제어하고 격리합니다.

RMU는 도시 배전망, 주거 지역 사회, 상업용 건물 및 산업 시설에서 널리 사용됩니다. 공기 절연 및 가스 절연 설계로 제공되며 컴팩트한 크기, 간단한 작동 및 안정적인 성능을 제공합니다.

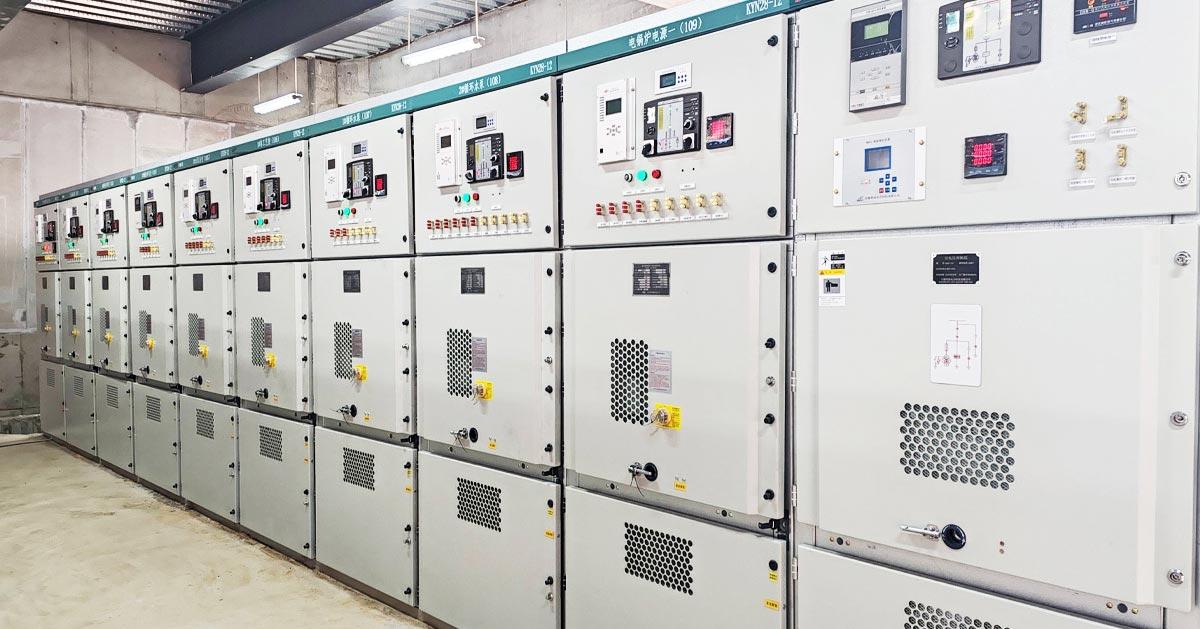

중앙 장착 개폐기

중앙 장착 개폐 장치는 일반적으로 3.6kV–12kV에서 사용되는 금속 피복 인출형 중전압 배전 시스템입니다.

그 구조는 세 개의 구획으로 나뉩니다:

• 부스바 및 계기실
• 회로 차단기 구획
• 케이블 수납공간

이 설계는 기능 장치 간의 안전성과 격리를 향상시킵니다. 발전소, 산업 시설, 변전소 및 고전압 모터 시동에 널리 사용됩니다. 또한 시스템의 안전한 작동을 보장하기 위해 연동 보호 기능도 지원합니다.

가스절연개폐장치

가스 절연 개폐 장치는 절연 가스로 채워진 밀봉된 금속 하우징 내부에 모든 전기 구성 요소를 포함합니다.

습기, 먼지, 오염, 부식성 대기와 같은 환경적 영향에 대한 저항력이 매우 높습니다. 그것은 도시 철도 운송, 석유 화학 공장, 야금 및 고지대 지역에서 널리 사용됩니다.

공기 단열 시스템에 비해 C-GIS는 더 컴팩트하여 설치 공간이 훨씬 적게 필요하고 유지 관리 요구 사항이 최소화되어 긴 서비스 수명을 제공합니다.

배전반의 응용 분야

개폐 장치는 다음 분야에서 널리 사용됩니다.

• 발전 시스템
• 송전 및 배전 변전소
• 산업 및 광산 시설
• 도시 주거용 및 상업용 건물
• 데이터 센터 및 인프라 프로젝트

RMU는 일반적으로 배전망 및 소형 변전소에 사용됩니다. 중앙 장착 개폐 장치는 주로 고압 제어 및 모터 시동 시스템에 적용됩니다. 공간이 제한된 열악한 환경에서는 가스 절연 개폐 장치가 선호됩니다.

적합한 배전반을 선택하는 방법

올바른 스위치기어를 선택하려면 다음과 같은 몇 가지 주요 요소를 평가해야 합니다.

1. 전기적 작동 조건

안정적이고 안전한 작동을 위해서는 전압 레벨, 전류 용량, 주파수 및 부하 특성을 고려해야 합니다.

2. 환경조건

온도, 습도, 고도, 지진 수준, 오염도는 단열 성능과 장비 수명에 직접적인 영향을 미칩니다.

3. 단락 요구 사항

정격 단시간 전류 및 차단 용량은 시스템 결함 수준과 일치해야 합니다. 중전압 시스템은 일반적으로 3초 정격을 사용하는 반면 저전압 시스템은 1초 정격을 사용하는 경우가 많습니다.

4. 부하특성

부하 유형이 다르면 회로 차단기 패널이나 부하 차단 스위치 시스템과 같은 다른 구성이 필요합니다.

5. 응용환경

• 일반 내륙지역 : 공기절연개폐장치
• 공간이 제한된 영역: 소형 또는 가스 절연 시스템
• 2차 배포: RMU 시스템
• 산업 확장: 모듈형 및 풀아웃 시스템을 활용합니다.

6. 프로젝트 유형

신규 설치에서는 일반적으로 최신 고효율 시스템을 사용하는 반면, 개조 프로젝트에서는 기존 구성을 따를 수 있습니다.

7. 유지보수 요구사항

장비 설계는 강력한 부식 방지 및 오염 방지 성능으로 유지 관리가 용이해야 합니다.

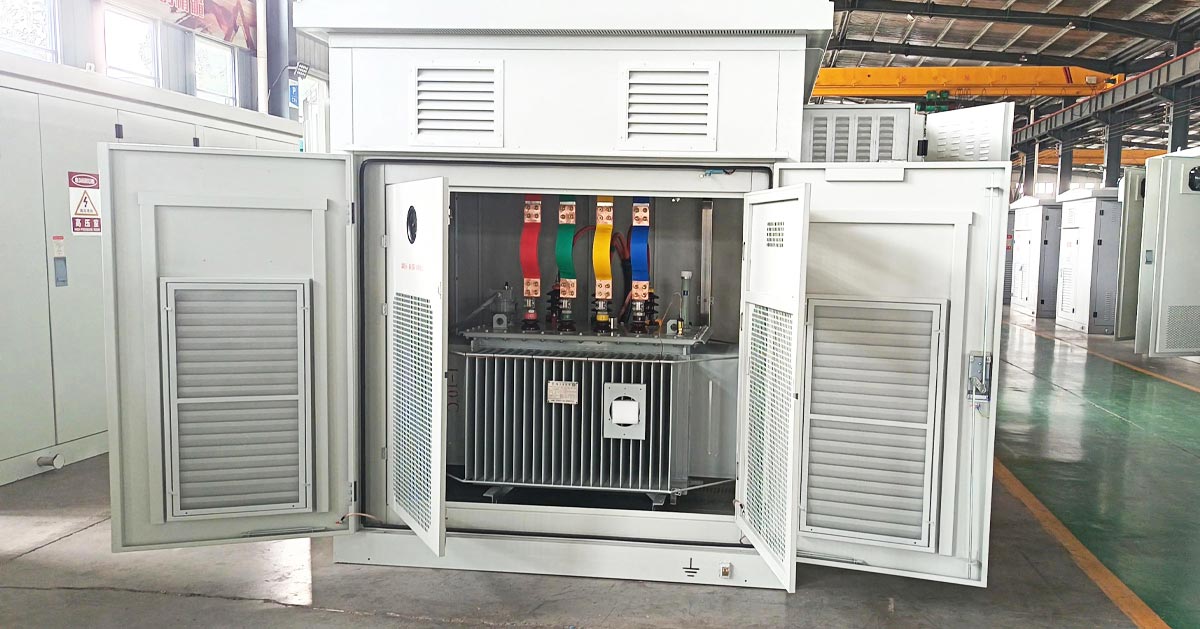

조립식 변전소의 개폐 장치

조립식 변전소는 고전압 개폐 장치, 변압기, 저전압 개폐 장치 및 제어 시스템을 소형 인클로저에 통합합니다.

고전압 측

보호 계전기 및 통신 시스템을 갖춘 KYN28A-12 또는 RMU 시스템과 같은 고압 개폐 장치가 포함됩니다.

변신 로봇

일반적으로 손실이 적고 효율이 높은 유침식 또는 건식 변압기를 사용합니다.

저전압측

인출형 저전압 배전반 시스템을 사용하여 유지보수가 용이하고 안정적인 배전이 가능합니다.
