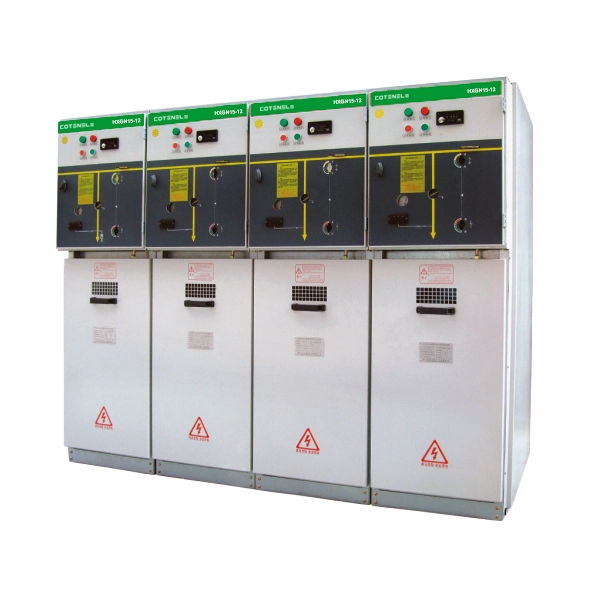

11KV 중전압 링 메인 유닛 MV 패널

11KV 중압 링 메인 유닛 MV 패널은 주로 실내 또는 실외 변전소에 설치되며 일반적으로 변압기를 제어하는 데 사용되는 소형 배전 개폐 장치입니다. Cotenele은 중국 국가 전력망(China State Grid) 및 남부 전력망(Southern Power Grid)의 주요 공급업체 중 하나입니다. 당사가 생산하는 링메인유닛에는 주로 친환경 링메인유닛과 가스절연 링메인유닛이 포함됩니다. HXGN15-12는 가스 절연 RMU로, 이 모듈식 링 메인 유닛은 간단한 구조, 유연한 작동, 안정적인 연동, 쉬운 설치 및 자유로운 조합을 갖추고 있습니다. 높은 배전 자동화가 필요한 공항, 철도 등의 경우에 적합합니다.

문의 보내기

제품 설명

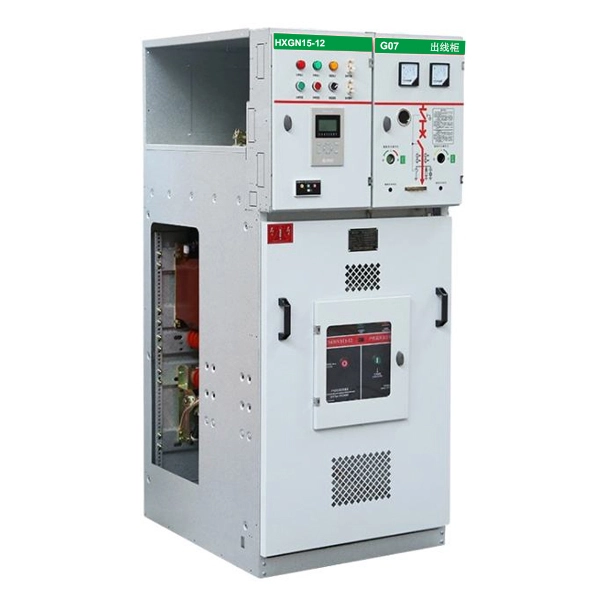

Cotenele은 중국 RMU의 가장 중요한 제조업체 중 하나이며 당사가 제조한 HXGN15-12 컴팩트 링 메인 유닛은 시장에서 널리 인기가 있습니다. HXGN15-12 11KV 중전압 링 메인 유닛 MV 패널은 일반적으로 3상 11kV, 50Hz 배전 시스템에 사용되는 고정형 금속 밀폐형 링 메인 유닛입니다. 이 HXGN15-12 RMU는 별도의 부스바 및 스위치기어 구획이 있는 모듈식 구조의 특징을 가지며 부하 차단 스위치가 열릴 때 스위치기어를 격리하는 셔터 메커니즘을 갖추고 있어 안전한 유지 관리가 보장됩니다. 퍼퍼형 부하 스위치는 안정적인 중단을 제공하며 작동 메커니즘(수동 또는 모터 구동)에는 포괄적인 "5가지 방지" 인터록이 포함되어 있습니다. 전면에서 후면으로의 3상 배열로 설치 공간이 최소화됩니다. 구성품은 교체가 쉽고 장치에 화재나 폭발 위험이 없습니다. 소형 변전소를 포함한 링 네트워크 및 터미널 애플리케이션에 적합합니다.

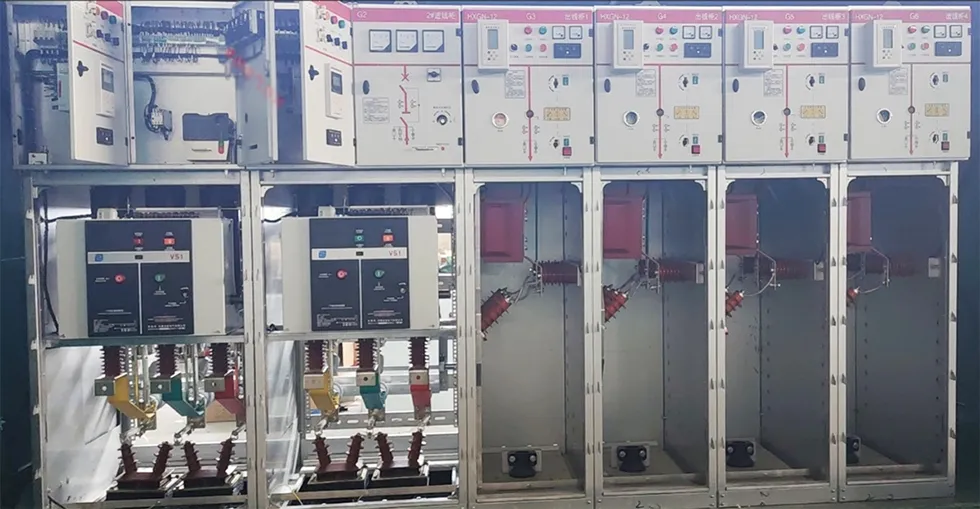

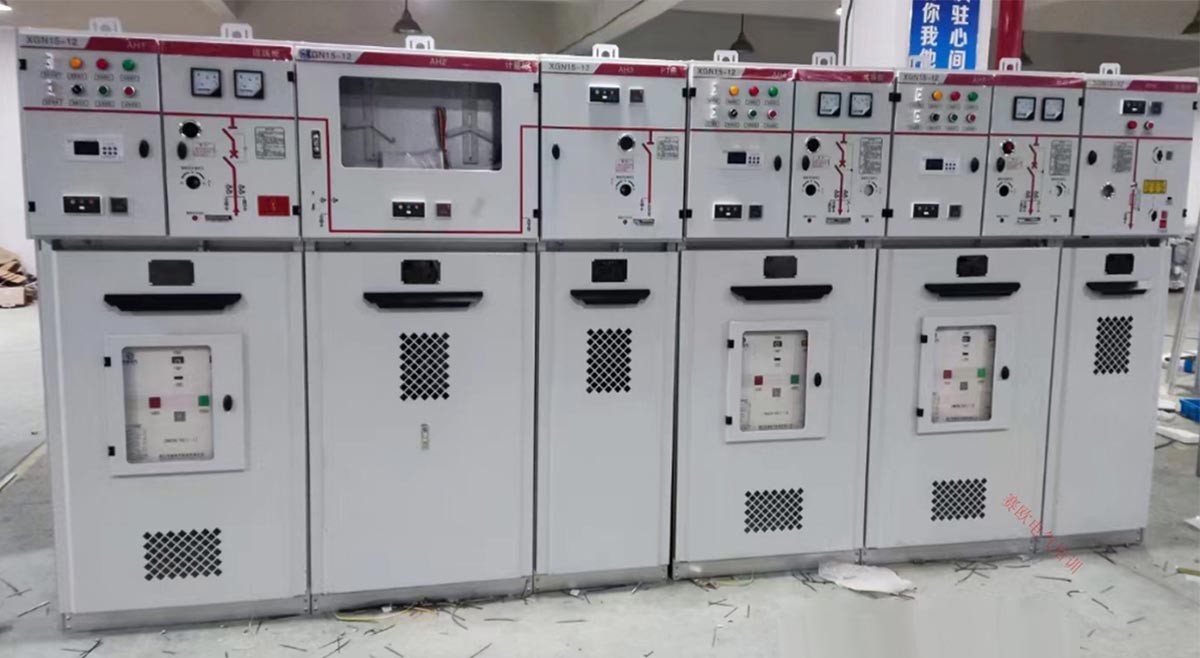

11KV Medium Voltage Ring Main Unit MV Panels

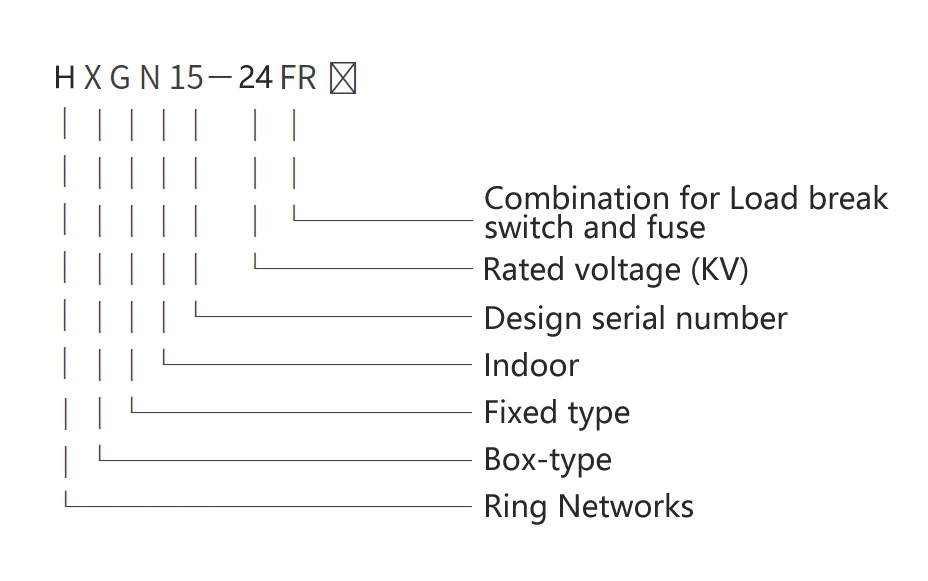

모델과 의미

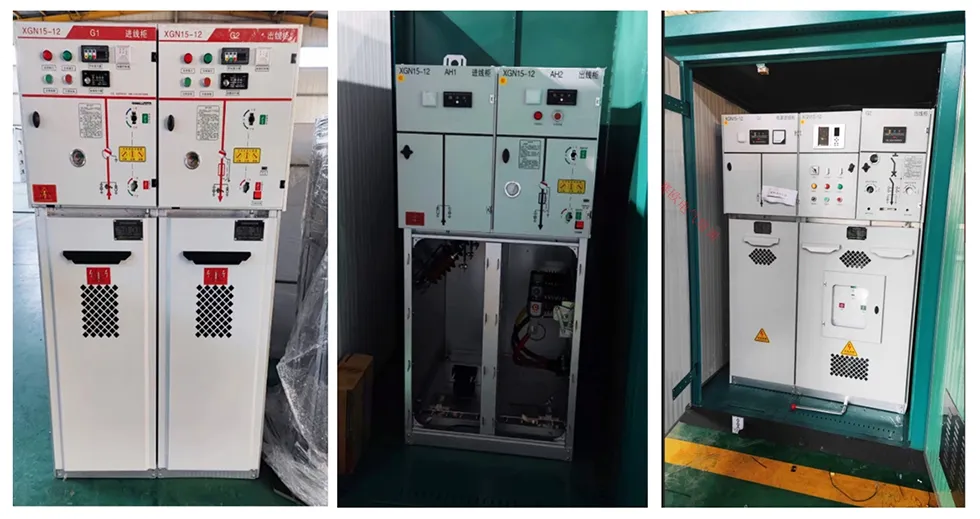

11kv Medium Voltage Ring Main Unit Mv Panels

주요 기술 매개변수

목	단위	HXGN15-12(F)	HXGN15-12(F、R)
정격전압	kV	11(12)	11(12)
정격전류	A	630	630
정격 주파수	헤르츠	50	50
1min 상용주파 내전압	kV	42	42
번개 전류 내전압	kV	75	75
정격 피크 내전류	카	50	50
정격 단시간 내전류	카	20	20
무부하 변압기 차단 용량	kVA	1250	1250
결산 링 차단 전류	A
주회로 저항성	μΩ	≤80	≤80
전송 전류	A	1700	1700
정격 단락 차단 전류	카	31.5	31.5
정격 단락 전류 만들기	카	50	500
보호 등급		P3X	P3X

RMU의 주요 기술 매개변수

용량(kVA)	50	100	125	160	200	250	31.5	400	500	630	800	1000	1250
퓨즈 전류(A)	10	16	16	16	20	25	31.5	40	50	63	80	80	100

퓨즈 보호 변압기 매개변수

근무 조건

1. 주변 온도:-25℃~ +40℃;

2. 고도:해발 1000m를 초과하지 마십시오.

3.주변 습도:일일 평균 RH ≤ 95%: 월 평균 RH ≤ 90%

4. 수증기압:일일 평균 RH≤ 2.2kPa; 월간 평균 RH≤ 1.8kPa;

5. 주변 환경:화재가 없는 곳, 폭발 위험이 있는 곳, 오염이 심한 곳, 화학적 부식이 심한 곳, 진동이 심한 곳

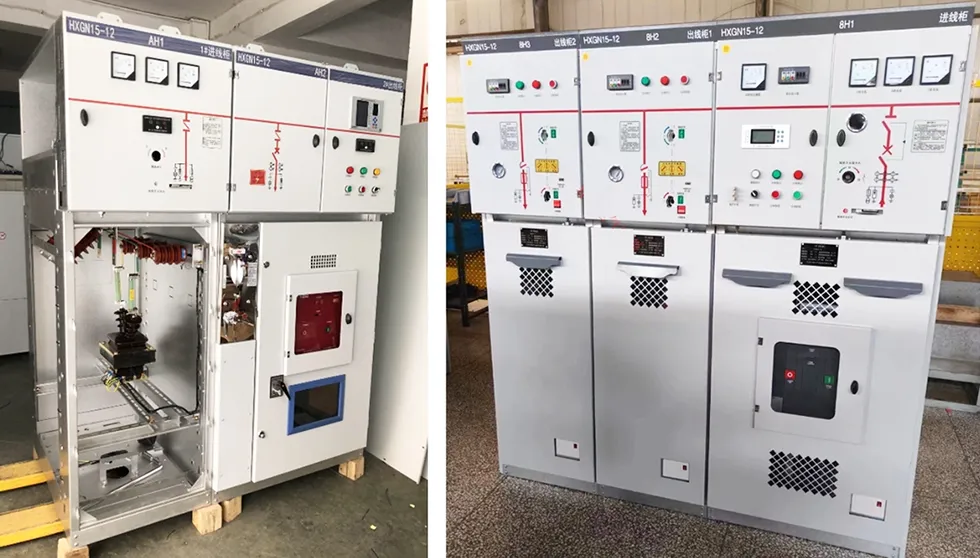

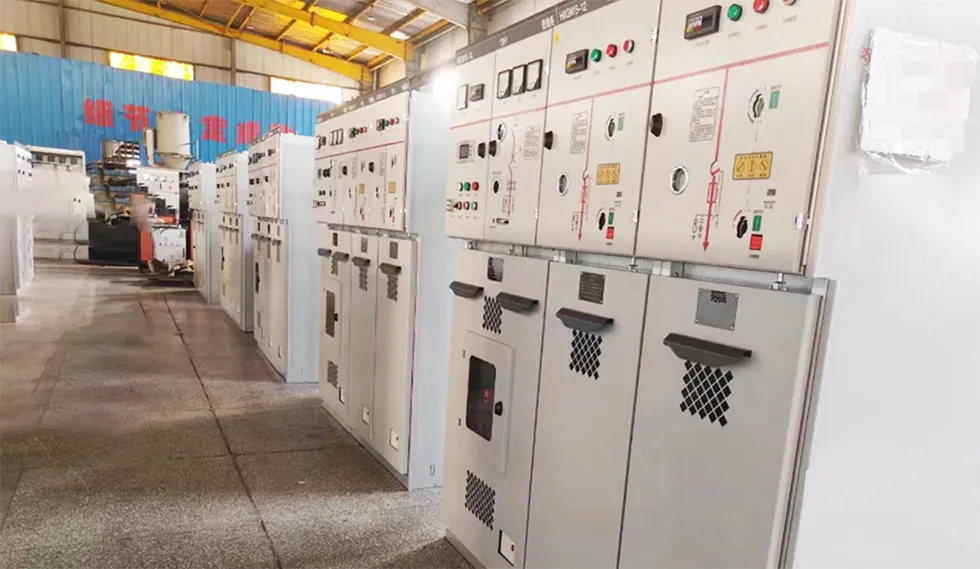

11kv Medium Voltage Ring Main Unit Mv Panels

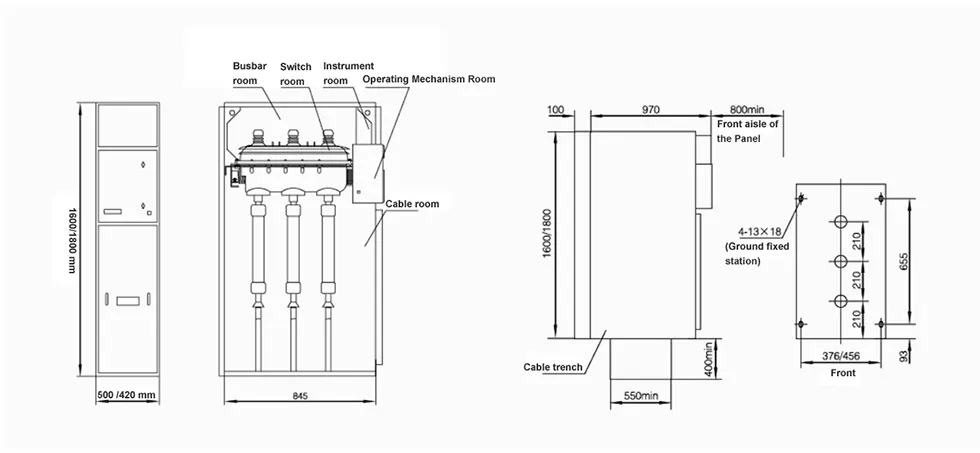

제품 구조

HXGN15-12 11KV 중전압 링 메인 유닛 MV 패널은 금속으로 둘러싸인 고정 인클로저 구조를 채택합니다. 인클로저는 일반적으로 리벳이 달린 아연 도금 알루미늄 강판으로 구성되며 일반적으로 상부 장치와 하부 케이블 구획으로 구성됩니다.

이 장치는 다음과 같은 4개의 기능적 구획으로 구성됩니다.

구획	위치 및 구성	주요 기능
버스바 구획	유닛 맨 꼭대기에 위치	전력 수집 및 분배를 가능하게 하기 위해 스위치기어의 전체 행을 통과하는 메인 버스바를 수용합니다.
메인 스위치 구성	유닛의 중간 부분	일반적으로 SF6 로드 스위치(예: FLN36-12D) 또는 진공 로드 스위치와 같은 코어 스위칭 요소가 포함되어 있습니다.
케이블 구획	장치의 하단 부분	케이블 연결을 위한 충분한 공간 제공, 수용 가능 서지 피뢰기 및 전류 변압기와 같은 구성 요소
메커니즘 구성	장치의 전면 상단 부분	스프링 작동 메커니즘, 기계적 인터록 장치 및 저전압 제어 구성 요소를 수용합니다.

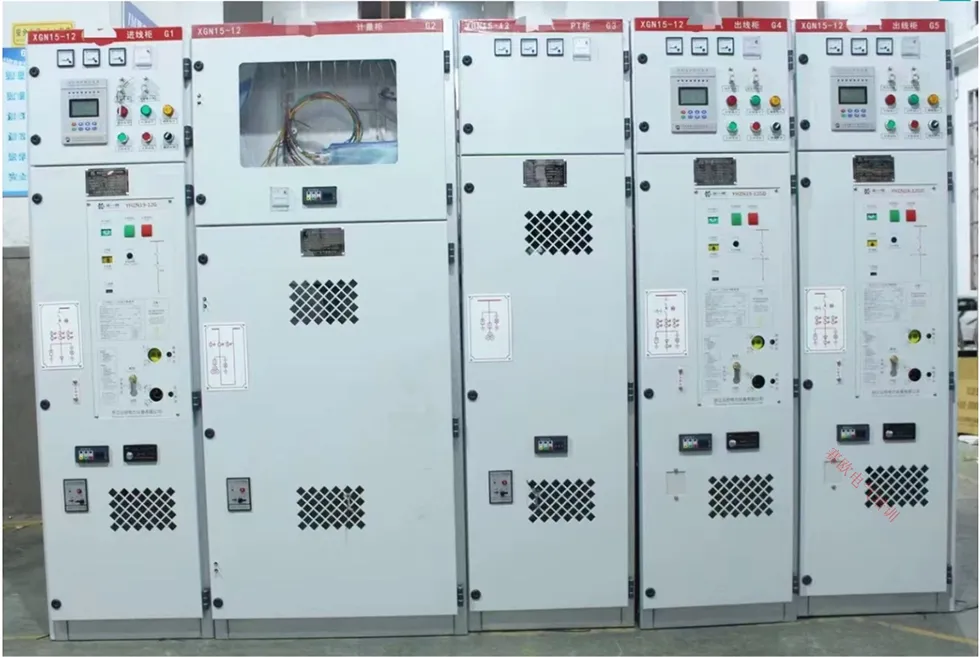

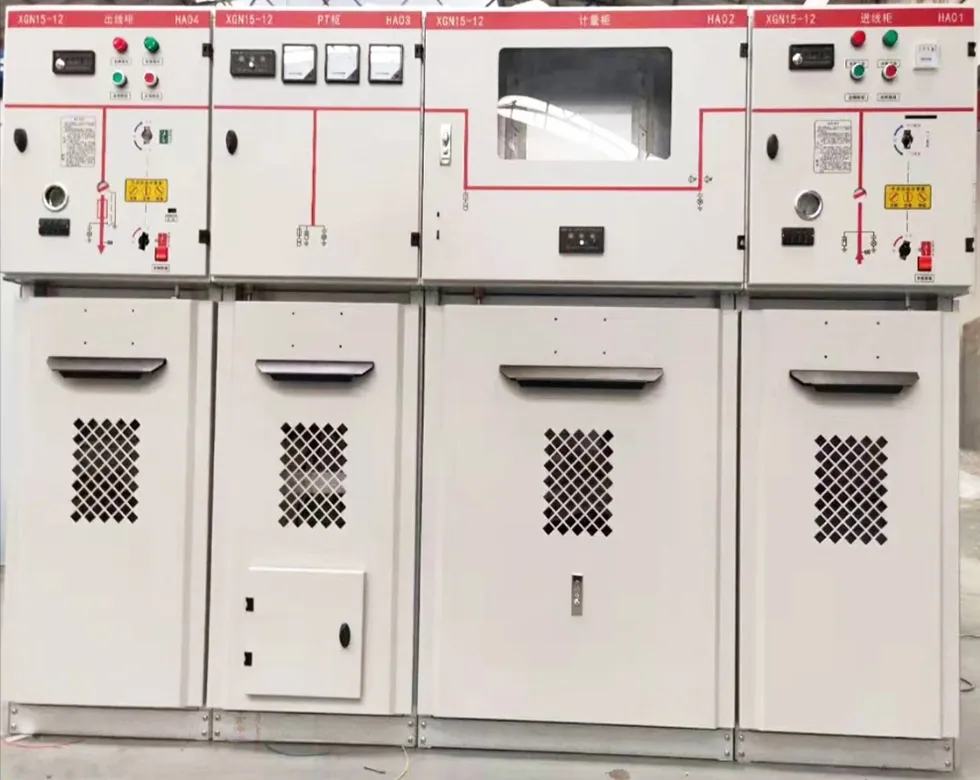

11kv Medium Voltage Ring Main Unit Mv Panels

작동 원리

1. 메인 스위치의 소호 원리

SF6 부하 차단 스위치 RMU:스위치 쉘은 에폭시 수지로 만들어졌으며 절연 및 아크 소호 매체 역할을 하는 SF6 가스로 채워져 있습니다. 개방 과정에서 퍼퍼형 메커니즘은 아크를 소멸시키는 가스 흐름을 생성하므로 안정적이고 신뢰할 수 있는 차단 성능을 보장할 수 있습니다.

진공 부하 차단 스위치 RMU:진공의 높은 절연 강도가 아크를 소멸시키는 진공 차단기를 사용합니다. 이 버전은 화재나 폭발의 위험이 없고 전기 수명이 긴 장점을 제공합니다.

2. 스위치-퓨즈 조합의 보호원리

부하 스위치는 퓨즈와 결합될 수 있습니다. 위상 퓨즈가 끊어지면 스트라이커가 부하 스위치를 여는 연결 메커니즘을 작동시켜 단락 전류를 단일 작동으로 차단하여 변압기를 보호합니다.

3. 링 네트워크 전원 공급 원리

링 메인 유닛은 유연하게 결합 및 확장되어 링 네트워크 전원 공급 장치를 형성할 수 있습니다. 하나의 수신 회선에 장애가 발생하면 다른 수신 회선에서 전원 공급을 유지하여 사용자 지점의 지속적인 작동을 보장할 수 있습니다.

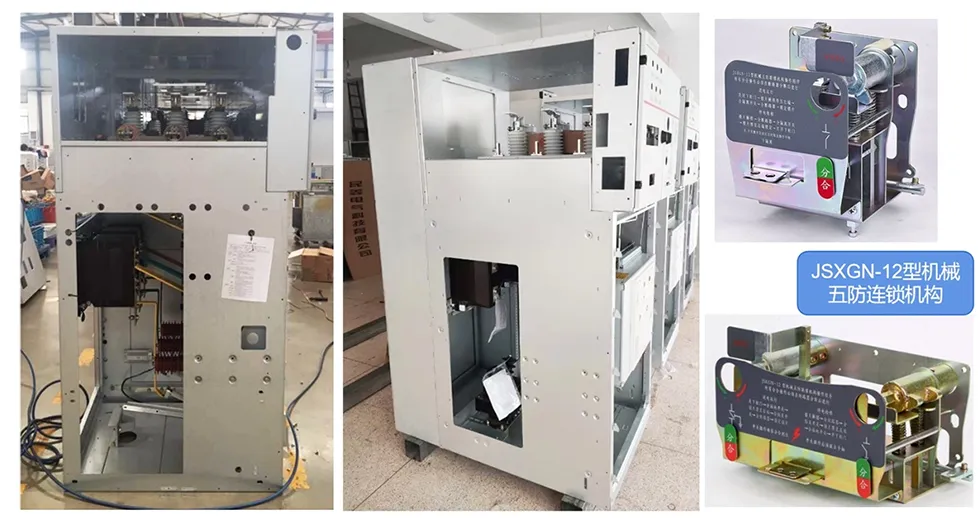

4. 안전 인터록 메커니즘

11kV 중압 링 메인 유닛 MV 패널에는 포괄적인 "5가지 방지" 기계적 연동 장치가 장착되어 있습니다. 예를 들어 해치는 로드 스위치가 열리고 접지 스위치가 닫힌 후에만 열 수 있습니다. 해치가 열려 있으면 로드 스위치를 닫을 수 없습니다.

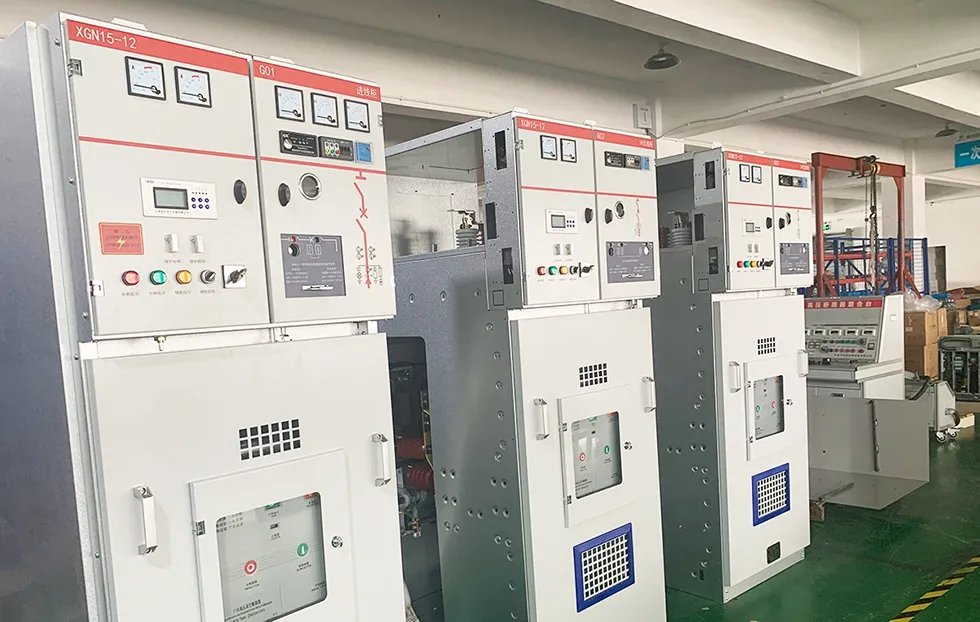

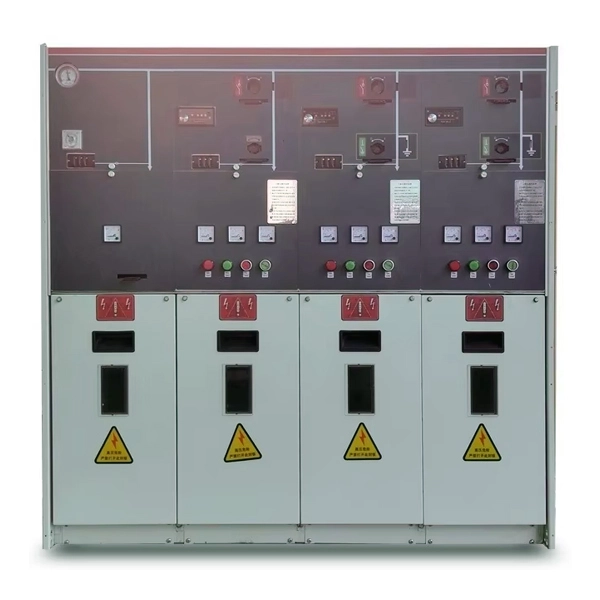

11kv Medium Voltage Ring Main Unit Mv Panels

왜 코테넬레를 선택해야 할까요?

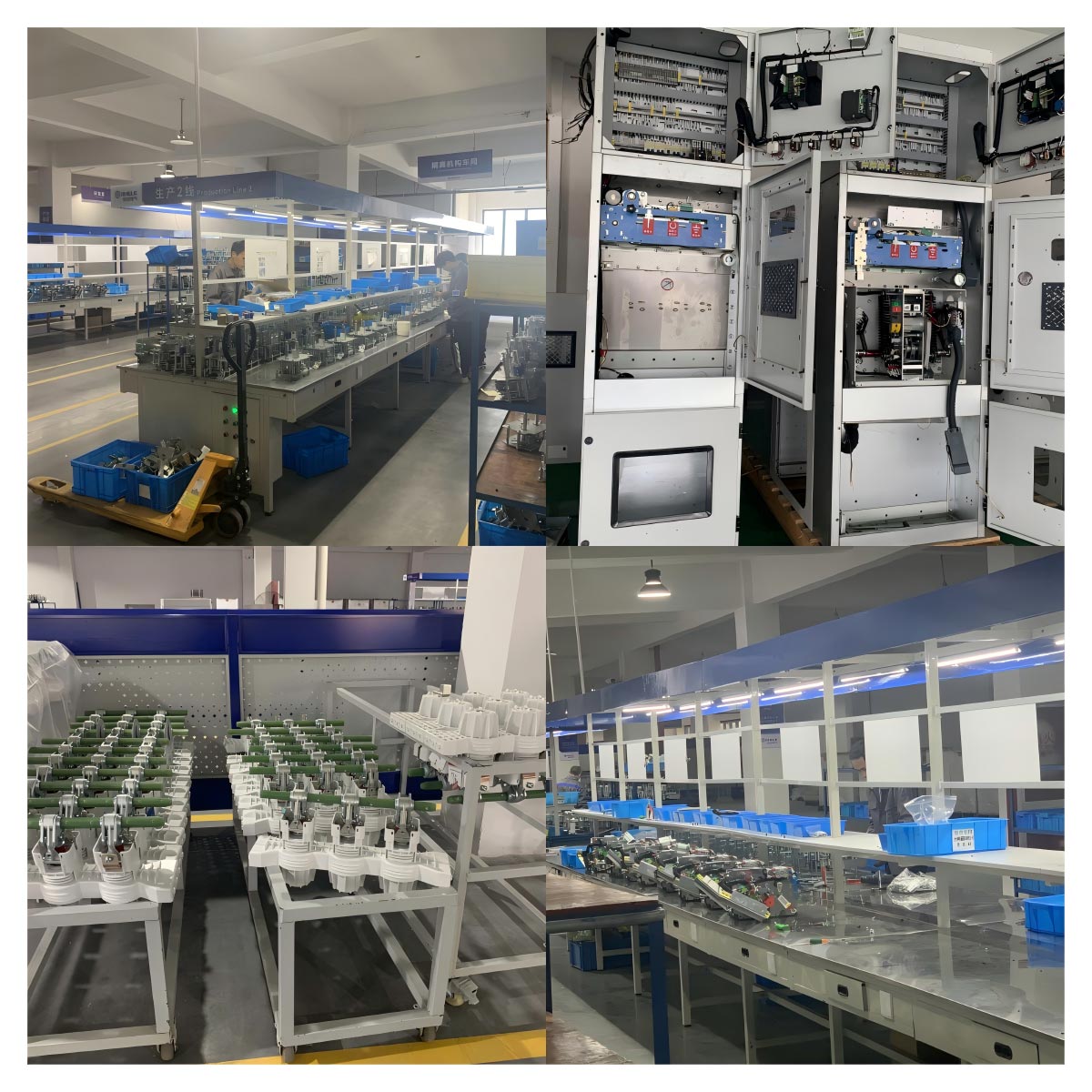

Cotenele International Trade (Wenzhou) Co., Ltd.는 자체 소유의 30,000m² 규모의 공장과 12kV–40.5kV 개폐기 핵심 부품에 대한 수년간의 기술 축적을 결합한 기술 중심의 제조 및 수출업체입니다.

당사는 가스 절연 개폐 장치, 친환경 개폐 장치 및 공기 절연 개폐 장치의 연구 개발에 많은 노력을 기울였으며 링 메인 유닛, 조립식 변전소, 변압기, 회로 차단기, 절연 개폐기 및 기타 제품을 포괄하는 완벽한 제품 라인을 보유하고 있습니다. 당사의 제품은 전력, 철도, 석유화학, 지하철, 도시 건설, 철강, 석탄과 같은 까다로운 분야에 사용됩니다.

ISO9001, ISO14001 및 ISO18001 인증을 바탕으로 당사는 ERP 관리를 완벽하게 구현하고 환경 보호, 컴팩트한 디자인, 인텔리전스 및 유지 관리가 필요 없는 운영 분야에서 획기적인 발전을 이루었습니다.

중국의 "전기 수도"(Liushi, Yueqing)에 위치한 당사는 제조업체일 뿐만 아니라 중전압 전체 세트 구성 요소의 고품질 통합 공급업체입니다. 우리 팀은 시대에 맞춰 움직이며 최고의 제품과 최고의 서비스를 제공하기 위해 최선을 다하고 있습니다. 신뢰성, 혁신 및 전폭적인 지원을 경험하려면 당사에 문의하십시오.
