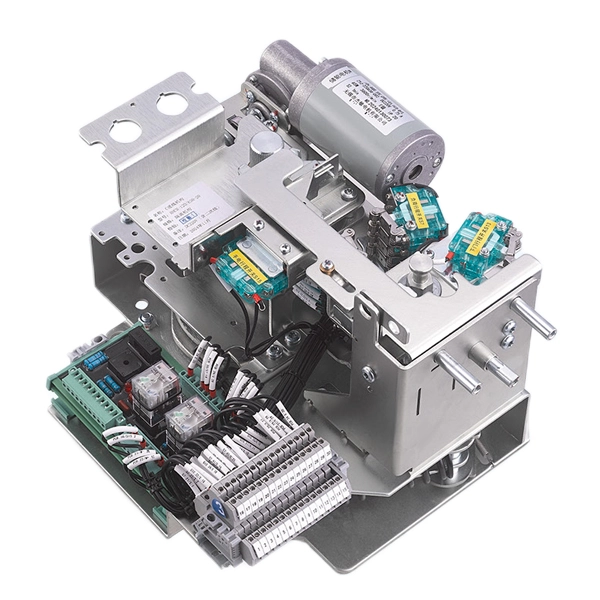

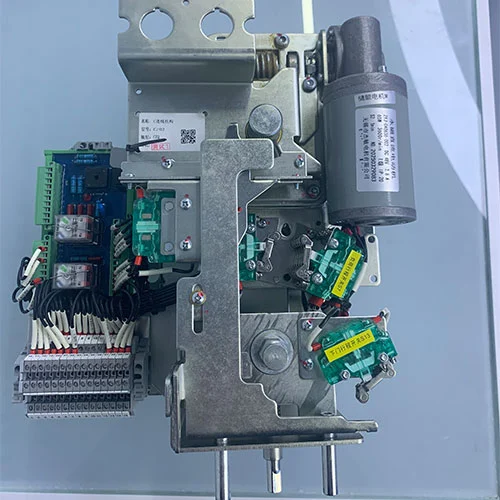

11KV 중압 배전반용 전기기구

Cotenele은 링 메인 유닛과 내부 핵심 부품을 생산하는 대규모 제조업체입니다. 링 메인 유닛(RMU)은 현대 배전 네트워크에서 안정적이고 안전한 전기 공급을 보장하는 중요한 장치입니다. 변압기, 대형 건물 및 산업 시설에 전력을 분배하기 위해 2차 배전 변전소에서 일반적으로 사용되는 소형 금속 폐쇄 개폐 장치 어셈블리입니다.

중압 배전반용 11KV 전기 메커니즘은 진공 회로 차단기, 단로기, 부하 차단 스위치와 같은 전기 스위치의 "제어 센터" 역할을 하는 RMU의 핵심 구성 요소입니다. RMU 내의 다양한 구성 요소 섹션 중에서 수신 메커니즘은 시스템에 들어오는 전력의 게이트웨이 역할을 하기 때문에 가장 중요합니다.

모델

들어오는 운영 메커니즘의 정의?

수신 메커니즘은 외부 그리드 또는 업스트림 변전소의 고전압 전력이 RMU로 들어가는 링 메인 장치의 수신 장치에 대한 중요한 제어 구성 요소입니다. 이는 기본 스위치를 작동하여 들어오는 회로를 안전하게 연결, 절연 또는 접지합니다.

시스템 요구 사항에 따라 수신 메커니즘은 두 가지 스위치 유형 중 하나를 제어합니다.

부하 차단 스위치("C" 메커니즘)

정상적인 부하 조건에서 자주 작동하도록 설계되었습니다.

3위치 작동:켜짐 / 꺼짐 / 지구.

유지 관리를 위해 눈에 보이는 절연과 안전한 접지를 제공합니다.

진공 회로 차단기("V" 메커니즘)

결함 보호 기능을 갖춘 고용량 애플리케이션.

RMU 및 다운스트림 장비 손상을 방지하기 위해 단락 전류를 차단합니다.

안전성이 강화된 부하개폐기의 모든 기능을 수행합니다.

모든 수신 메커니즘에는 다음이 포함됩니다.

스프링 충전식 수동 또는 모터 작동식 작동.

위치 표시기(ON, OFF, EARTH)를 지웁니다.

RMU 보호 시스템과 통합된 전기 인터록.

사용 설명서 - 중압 배전반용 11KV 전기 메커니즘

1. 마감작업

수동 폐쇄:

지정된 작동 핸들을 상단 구동축에 삽입하십시오.

시계 방향으로 약 90° 회전하여 스프링을 잠금 지점까지 압축합니다.

스프링이 풀리면서 부하 스위치의 주 회로가 닫힙니다.

전기 폐쇄:

메커니즘에 전원을 공급하고 닫힘 신호를 보냅니다.

컨트롤러는 부하 스위치 상태를 확인하고 인터록합니다.

조건이 충족되면 메커니즘 모터가 닫힘을 완료합니다.

참고: 접지 작업은 주 회로가 닫히는 동안 기계적으로 잠깁니다.

2. 개통작업

수동 열기:

작동 핸들을 상단 구동축에 삽입합니다.

시계 반대 방향으로 약 90° 회전하여 스프링을 래치 지점까지 압축합니다.

스프링은 에너지를 방출하여 부하 스위치의 주 회로를 엽니다.

전기 오프닝:

컨트롤러에 개방 신호를 보냅니다.

컨트롤러는 스위치 상태와 인터록을 확인합니다.

메커니즘 모터가 개방 작업을 완료합니다.

참고: 개방 위치에서는 폐쇄 및 접지 작업이 허용됩니다.

3. 접지(접지) 작업

접지 스위치 닫기:

핸들을 하단 접지 구동축에 삽입합니다.

시계 방향으로 ~90° 회전합니다. 스프링이 압축 및 해제되어 접지 스위치가 닫힙니다.

인터록이 활성화되어 주 회로가 닫히는 것을 방지합니다.

접지 스위치 열기:

동일한 하부 샤프트에 핸들을 삽입하십시오.

시계 반대 방향으로 ~90° 회전합니다. 스프링이 해제되어 접지 스위치가 열립니다.

인터록이 해제되어 정상적인 부하 스위치 작동이 가능합니다.

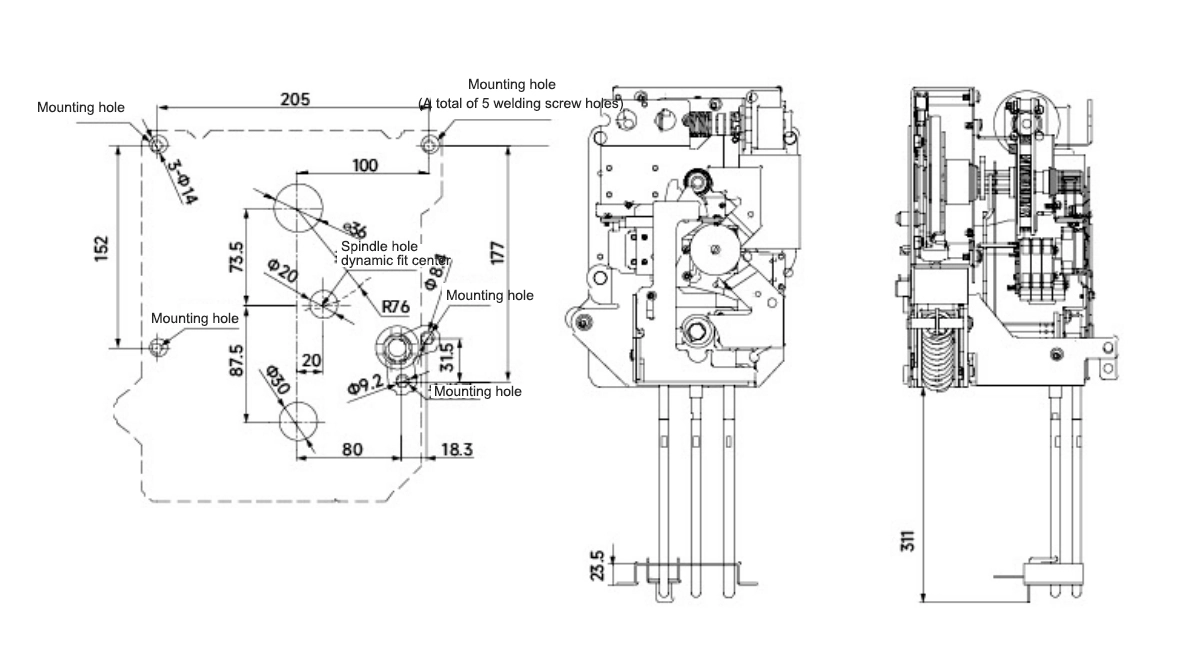

외관 및 치수

왜 우리를 선택합니까?

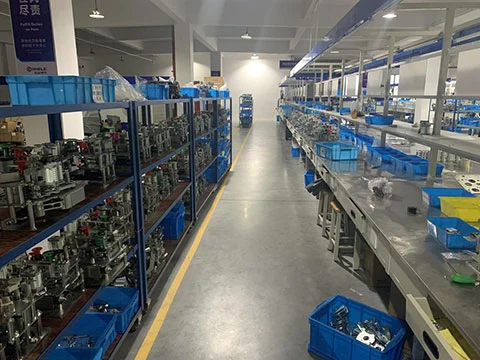

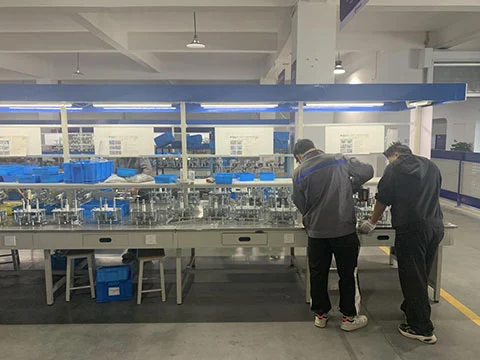

공장 직접 공급:Cotenele는 절강성 Yueqing에 위치하고 있으며 핵심 공장 규모는 30,000m2입니다.

인증:ISO9001, ISO14001, ISO45001.

기술적 강점:RHSV 시리즈 친환경 가스 캐비닛, 진공 회로 차단기 및 작동 메커니즘에 대한 광범위한 R&D 경험과 다수의 특허 및 국가 유형 테스트 보고서를 보유하고 있습니다.

고객 사례:China Resources Power, Banyunxian Wind Farm, Tajikistan Aini Gold Mine 및 Sichuan-Tibet Railway와 같은 대규모 프로젝트는 당사 제품의 신뢰성과 국제적 적용 가능성을 입증합니다.

조달 이점:대량 맞춤화, 신속한 납품, 국내외 프로젝트 엔지니어링 애플리케이션을 지원합니다.

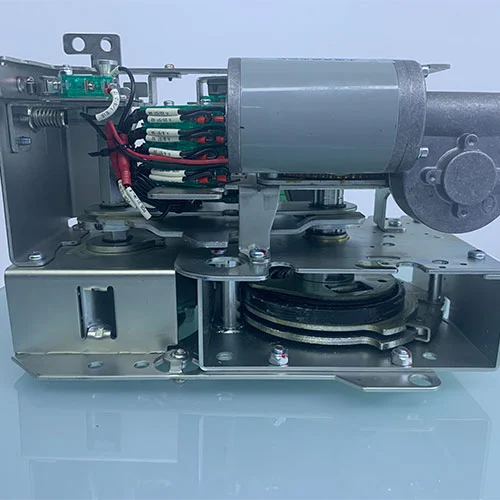

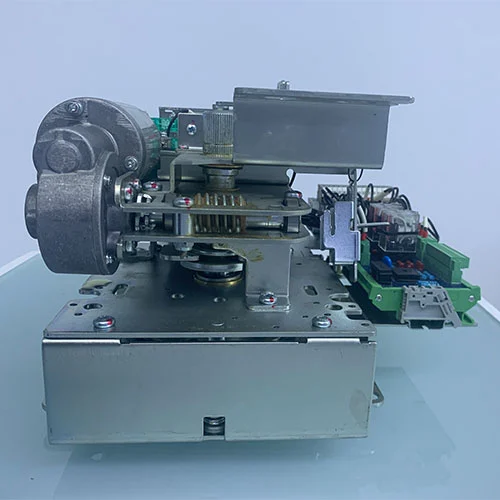

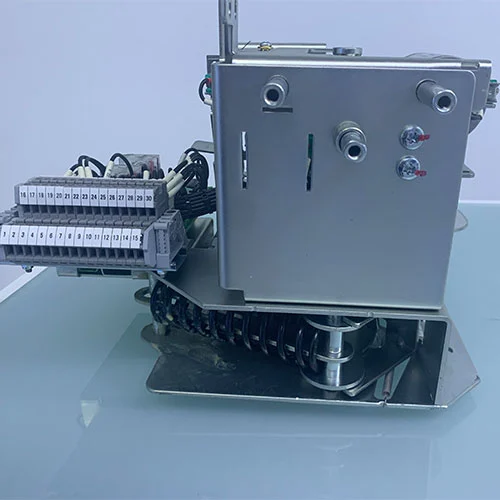

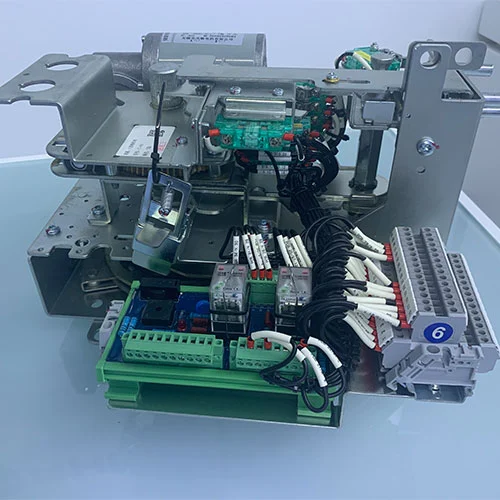

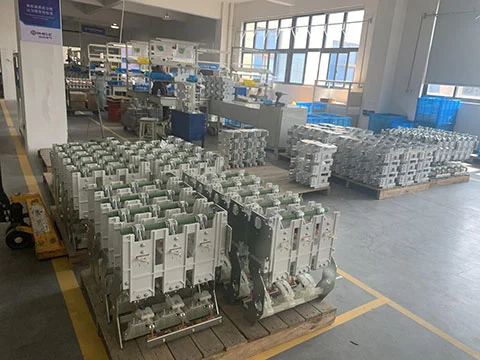

제품 쇼
