중압 배전반을 선택할 때 엔지니어가 고려해야 할 요소는 무엇입니까?

소개: 수십 년 동안 울려퍼진 결정

고압 배전반을 선택하는 것은 거래가 아닙니다. 이는 20~30년 동안 시설의 전기 안전, 운영 유연성 및 유지 관리 예산을 결정하는 설계 결정입니다. 일상적인 정지 중에 교체할 ​​수 있는 구성 요소와 달리 스위치기어는 구조적입니다. 버스바가 설치되면 패널이 함께 볼트로 고정되고 케이블이 종료되며 장비 구성을 변경하는 것이 주요 자본 프로젝트가 됩니다.

그러나 프로젝트 기한이 촉박해 스위치기어 선택이 데이터시트의 몇 가지 매개변수를 확인하고 가격을 비교하는 수준으로 축소되는 경우가 많습니다. 이 접근 방식은 장비가 서비스 수명 동안 안정적으로 작동하는지, 진화하는 규정을 계속 준수하는지, 시설의 전기 부하 프로필 변화에 적응하는지 여부를 실제로 결정하는 요소를 놓치고 있습니다.

이 기사에서는 숙련된 엔지니어가 중압 스위치기어를 선택할 때 고려하는 요소, 즉 명판에 표시된 매개변수뿐만 아니라 나중에 문제를 일으키는 사양과 수행하는 사양을 구분하는 운영, 규제 및 수명주기 고려 사항을 식별합니다.

첫 번째 요소: 장비를 살펴보기 전에 애플리케이션 이해

스위치기어 선택 시 가장 흔히 발생하는 오류는 애플리케이션을 완전히 이해하기 전에 장비 카탈로그부터 시작하는 것입니다. 올바른 순서는 스위치기어가 견뎌야 하는 것뿐만 아니라 스위치기어가 수행해야 하는 작업에 대한 명확한 정의로 시작됩니다.

유틸리티 변압기를 제공하는 들어오는 피더는 대형 모터에 공급하는 나가는 피더와 근본적으로 다른 요구 사항을 갖습니다. 들어오는 차단기는 상대적으로 적은 작업을 수행하지만 업스트림 유틸리티 보호와 조화를 이루어야 합니다. 모터 피더는 빈번한 시작과 정지를 확인하고 서지 보호가 필요할 수 있으며 돌입 시작과 실제 결함을 구별하는 보호 체계가 필요합니다. 이러한 차이점을 고려하지 않고 두 애플리케이션에 동일한 차단기를 지정하면 불필요한 트립, 과도한 유지 관리 또는 부적절한 보호가 발생합니다.

운영 환경도 사양을 결정합니다. 깨끗하고 온도가 조절되는 전기실의 실내 설치를 통해 실외 또는 열악한 산업 환경에서 쉽게 고장나는 장비 설계가 가능합니다. 온도가 안정적이고 습도가 낮은 데이터 센터 전기실용 개폐기 패널은 해양 플랫폼이나 사막 태양광 설치용 패널과 사양이 동일하지 않습니다. 응결, 염수 분무, 공기 중 먼지 및 극심한 온도 변화는 각각 사양에서 해결해야 하는 설계 요구 사항을 부과합니다.

장비 검색이 시작되기 전에 애플리케이션을 정의하는 데 소요되는 엔지니어링 시간은 결코 낭비되지 않습니다. 이는 수십 년 동안 작동하면서 발생하는 사양 오류에 대한 가장 저렴한 보험입니다.

두 번째 요소: 핵심 스위칭 기술

회로 차단기 기술의 선택에 따라 스위치기어의 기본 특성, 즉 유지 관리 프로필, 안전 특성 및 환경 영향이 결정됩니다.

진공 회로 차단기는 3.3kV ~ 40.5kV의 고압 애플리케이션의 표준이 되었습니다. 그 이유는 잘 문서화되어 있습니다. 진공 차단기는 전체 사용 수명 동안 유지 관리가 필요하지 않은 밀봉된 세라믹 병 내부의 아크를 소멸시킵니다. 테스트, 필터링 또는 교체할 오일이 없습니다. 누출되거나 모니터링할 가스가 없습니다. 차단기는 차단해야 하는 고장 전류 소스에 무관심하므로 고장 특성이 기존 동기식 발전과 다를 수 있는 재생 에너지 보급률이 높은 그리드에 매우 적합합니다.

한때 고압 애플리케이션에서 흔히 사용되던 SF₆ 회로 차단기는 이제 퇴각되고 있습니다. EU F-가스 규정은 유럽 시장에서 최대 24kV의 새로운 SF₆ 개폐 장치를 금지했으며 유사한 제한이 전 세계적으로 진행되고 있습니다. 아직 규제가 시행되지 않은 곳이라도 정책의 방향은 분명하다. 현재 SF₆ 장비를 지정하면 향후 규정 준수 책임이 발생하고 가스 처리, 누출 감지 및 최종 수명 종료 복구에 대한 운영 비용이 상승합니다.

엔지니어가 직면하는 실질적인 문제는 진공 중단을 선택할지 여부가 아니라, 이에 대한 논쟁은 대부분 해결되었습니다. 문제는 어떤 특정 진공 회로 차단기 설계와 어떤 제조업체가 기계적 내구성, 차단 용량 및 선택한 패널 구성과의 호환성에 대한 프로젝트 요구 사항을 가장 잘 충족하는지입니다.

요인 3: 정격 매개변수 및 그 한계

스위치기어 데이터시트의 정격 매개변수(전압, 전류, 단락 차단 용량)는 최소 입력 기준입니다. 견고한 사양과 한계 사양을 구분하는 것은 정격 값과 실제 작동 조건 사이의 여유입니다.

정격 전압은 오류 또는 스위칭 이벤트 중 일시적인 과전압을 허용하여 공칭 시스템 전압을 초과해야 합니다. 12kV 시스템에서는 공칭 값보다 상당히 높은 과도 전압이 나타날 수 있습니다. 개폐기의 상용주파 내전압 및 뇌충격 내전압은 최소 기준을 충족하는 것이 아니라 이러한 조건을 여유 있게 수용해야 합니다.

정격 연속 전류는 종종 과소 지정되므로 특히 주의할 가치가 있습니다. 명판 등급은 특정 주변 조건(일반적으로 최대 40°C, 고도 한도 1000미터)을 가정합니다. 주변 온도가 정기적으로 40°C를 초과하는 지역이나 공기가 얇아 냉각 효율이 감소하는 고도 1000m 이상의 지역에 설치하는 경우 정격 전류를 낮춰야 합니다. 3000미터에 설치된 1250A 차단기는 연속적으로 1050A만 전달할 수 있습니다. 부하가 표준 조건에서 명판 정격에 가까우면 실제 현장 조건에서 감소된 용량을 초과하게 됩니다.

단락 차단 용량은 이전 프로젝트 사양에서 가져온 표준 값이 아니라 설치 지점에서 계산된 결함 수준과 비교해야 합니다. 부하 밀도가 높고 여러 개의 변압기 연결이 있는 도시 네트워크는 밀도가 덜 상호 연결된 시스템에 익숙한 엔지니어를 놀라게 하는 결함 수준을 생성할 수 있습니다. 현재 시스템 데이터와 예상되는 미래 세대를 사용하여 특정 설치에 대해 수행된 단락 연구는 이 매개변수를 지정하는 신뢰할 수 있는 유일한 기초입니다.

단시간 내전류(다운스트림 장치가 오류를 해결하는 동안 차단기가 지정된 기간 동안 닫힌 위치에서 전달해야 하는 전류)는 선택적 조정에도 똑같이 중요합니다. 상류 차단기가 트립되는 동안 피더 차단기가 결함을 극복하도록 의도된 경우 단시간 정격이 해당 요구 사항과 일치해야 합니다. 이 매개변수를 간과하면 계단식 트립이 발생하고 불필요한 정전이 연장됩니다.

요소 4: 절연 매체 및 환경 준수

위상과 접지 사이에 유전 절연을 제공하는 매체는 전기적 성능을 훨씬 뛰어넘는 규제, 환경 및 작동 차원에 따라 결정되었습니다.

공기 절연 개폐 장치는 여전히 가장 간단하고 가장 널리 사용되는 기술입니다. 이는 절연 매체로 주변 공기를 사용하며, 절연 강도를 제공하는 위상 간 물리적 간격을 갖습니다. 공기 단열은 잘 알려져 있으며 특별한 취급이 필요하지 않으며 환경에 대한 책임도 부과하지 않습니다. 절충점은 크기입니다. 공기 절연 패널은 가스 절연 패널보다 크며 이는 공간이 제한되거나 비용이 많이 드는 응용 분야에서 중요합니다.

수십 년 동안 소형 고압 설비를 지배했던 SF₆ 가스 절연 개폐 장치는 이제 규제에 의해 단계적으로 폐지되고 있습니다. 유럽 ​​및 기타 규제 시장의 신규 프로젝트의 경우 SF₆는 최대 24kV 장비에 대한 옵션이 아닙니다. 고전압 등급에 대해서도 정책 방향은 명확하다. 엔지니어는 특정 면제가 적용되고 검증되지 않는 한 SF₆ 없는 대안을 지정해야 합니다.

가스 절연 장비에서 SF₆의 주요 대체품으로 건조한 공기와 질소 절연이 등장했습니다. 두 가스 모두 지구 온난화 지수가 0입니다. 둘 다 무독성이며 특별한 수명 종료 처리가 필요하지 않습니다. 최신 건조 공기 또는 N2 절연 스위치기어에 사용되는 밀봉된 스테인리스 스틸 탱크는 공장에서 채워지고 수명 동안 밀봉됩니다. 장비의 전체 ​​서비스 수명 동안 압력 모니터링, 재충전 및 가스 관련 유지 관리가 필요하지 않습니다.

충전부의 에폭시 수지 캡슐화를 사용한 견고한 절연은 또 다른 SF₆ 없는 경로를 제공합니다. 가스를 완전히 제거하므로 열악한 환경과 공간이 제한된 설치에 적합합니다. 단점은 재구성이 필요할 때 고체 절연 설계의 유연성이 떨어진다는 것입니다.

오늘날 개폐 장치를 지정하는 엔지니어의 경우 절연 매체 결정이 점점 더 간단해지고 있습니다. SF₆ 없는 기술을 선택하고, 제조업체가 해당 IEC 표준에 대한 유형 테스트를 완료했는지 확인하고, 문서 패키지가 환경 준수 요구 사항을 지원하는지 확인하십시오.

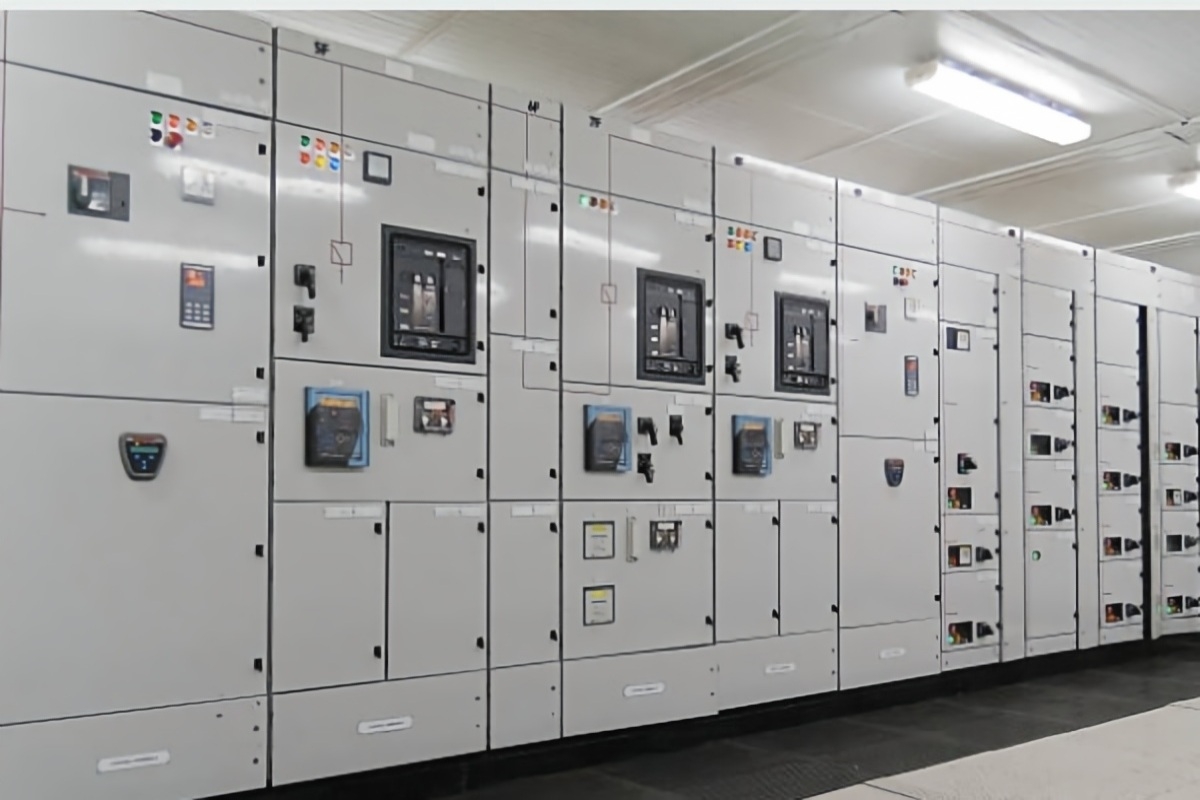

다섯 번째 요소: 고정형 구성과 인출형 구성 비교

고정식 구조와 인출식 구조 사이의 선택은 기본적으로 장비의 수명 동안 유지 관리를 수행하는 방법에 대한 결정입니다.

고정 개폐 장치에는 회로 차단기와 스위치가 패널에 영구적으로 장착되어 있습니다. 설계가 더 간단하고 초기 비용이 낮으며 고장날 수 있는 기계 부품이 더 적습니다. 단점은 스위칭 장치를 유지 관리하려면 전체 버스 섹션의 전원을 차단해야 한다는 것입니다. 정전 기간이 가능하고 가동 중지 시간 비용을 관리할 수 있는 시설의 경우 고정 스위치기어가 적절한 선택이 될 수 있습니다.

인출형 스위치기어는 패널 안팎으로 랙에 장착할 수 있는 트럭에 회로 차단기를 장착합니다. 차단기가 연결 위치에 있으면 1차 및 2차 회로와 완전히 연결됩니다. 기본 회로는 연결 해제되지만 보조 회로는 테스트를 위해 연결된 상태로 유지되는 테스트 위치로 랙아웃할 수 있습니다. 유지보수 또는 교체를 위해 격리된 위치로 완전히 철수할 수 있습니다. 이 구성을 사용하면 버스바의 전원을 차단하지 않고도 차단기를 서비스하거나 교체할 수 있습니다. 이는 가동 중지 시간이 극도로 비싸거나 계약상 지속적인 작동이 필요한 시설에서 매우 중요합니다.

인출형 구성에는 추가적인 기계적 요구 사항이 적용됩니다. 트럭은 패널과 정확하게 정렬되어야 합니다. 기본 접점은 일관된 접촉 압력으로 맞물려야 합니다. 오작동(폐쇄된 차단기 장착, 중간 위치에서 차단기 폐쇄)을 방지하는 기계적 인터록은 수천 번의 작동을 통해 안정적으로 작동해야 합니다. 이는 사진으로 확인할 수 있는 기능이 아닙니다. 경험과 품질 관리 규율에서 비롯된 제조 정밀도가 필요합니다.

데이터 센터, 연속 프로세스 산업 플랜트, 병원 등 중요한 애플리케이션의 경우 초기 비용이 높음에도 불구하고 일반적으로 회수형 구성이 올바른 선택입니다. 버스를 종료하지 않고 차단기를 유지 관리하거나 교체할 수 있는 기능은 처음 사용할 때 그만한 가치가 있는 기능입니다.

여섯 번째 요소: 보호, 통제, 의사소통

보호계전기가 없는 차단기는 지능이 없는 스위치와 같습니다. 보호, 제어, 통신 시스템의 선택은 차단기 자체의 선택만큼 중요합니다.

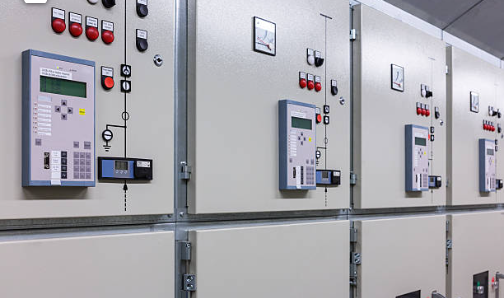

최신 수치 보호 계전기는 기본적인 과전류 및 지락 보호 이상의 기능을 제공합니다. 다양한 오류 유형을 식별하고, 이벤트 후 분석을 위해 파형 기록을 저장하고, IEC 61850, Modbus 또는 기타 프로토콜을 통해 업스트림 SCADA 또는 에너지 관리 시스템과 통신할 수 있습니다. 엔지니어의 경우 모터 보호, 변압기 차동, 피더 관리 등 애플리케이션에 적합한 보호 기능을 갖춘 계전기를 지정하려면 보호 대상 장비와 계전기 구성 옵션을 모두 이해해야 합니다.

통신 인터페이스는 점점 더 중요해지고 있습니다. 차단기 위치, 보호 이벤트, 장비 상태 등 자체 상태를 보고할 수 있는 스위치기어 패널은 물리적 검사의 필요성을 줄이고 상태 기반 유지 관리를 가능하게 합니다. 수백 개의 변전소가 있는 유틸리티 또는 여러 시설을 관리하는 데이터 센터 운영자의 경우 이 기능을 통해 운영 비용이 직접적으로 절감됩니다.

보호 및 제어를 위한 보조 전원은 신중하게 고려해야 합니다. 대부분의 최신 보호 계전기 및 트립 코일은 스테이션 배터리 시스템에서 공급되는 DC 전원(일반적으로 110V 또는 220V DC)에서 작동합니다. 배터리, 충전기 및 DC 배전반은 보호 체계에 통합되어 있습니다. 스테이션 배터리에 오류가 발생하면 보호 계전기의 전원이 꺼지고 차단기는 오류로 인해 트립되지 않습니다. 이는 가상의 시나리오가 아닙니다. 보호 시스템이 어두워서 결함이 명확하지 않은 실제 사고가 발생했습니다.

요소 7: 부스바 구성 및 시스템 아키텍처

스위치기어 어셈블리 내의 버스바 배열에 따라 시스템에 전원이 흐르는 방식과 구성 요소에 오류가 발생할 경우 시스템이 작동하는 방식이 결정됩니다.

단일 부스바는 가장 간단하고 저렴한 구성입니다. 모든 들어오고 나가는 피더는 하나의 공통 버스에 연결됩니다. 버스에 장애가 발생하거나 단일 입력 변압기가 손실되면 연결된 모든 부하에 전원이 공급되지 않습니다. 이 구성은 전체 중단의 결과가 허용될 수 있는 경우에 적합합니다.

구역화된 부스바는 버스를 독립적으로 전원이 공급되는 두 개의 섹션으로 분할할 수 있는 버스 커플러 회로 차단기를 추가합니다. 하나의 변압기 또는 버스 섹션에 오류가 발생하면 커플러가 닫히고 정상 변압기가 두 섹션 모두에 전원을 공급합니다. 전송 중에 로드가 잠시 중단됩니다. 이는 중간 정도의 복잡성 설치에 가장 일반적인 구성입니다.

메인-타이-메인 구성은 두 개의 독립적인 버스 섹션을 사용하며, 각 섹션에는 자체 메인 수신 차단기와 변압기가 있고 그 사이에는 일반적으로 개방형 타이 차단기가 있습니다. 자동 전환 방식은 어느 쪽에서든 공급 중단을 감지한 후 몇 초 내에 연결 차단기를 닫을 수 있습니다. 이 구성은 더 높은 신뢰성을 제공하며 중요 시설의 표준입니다.

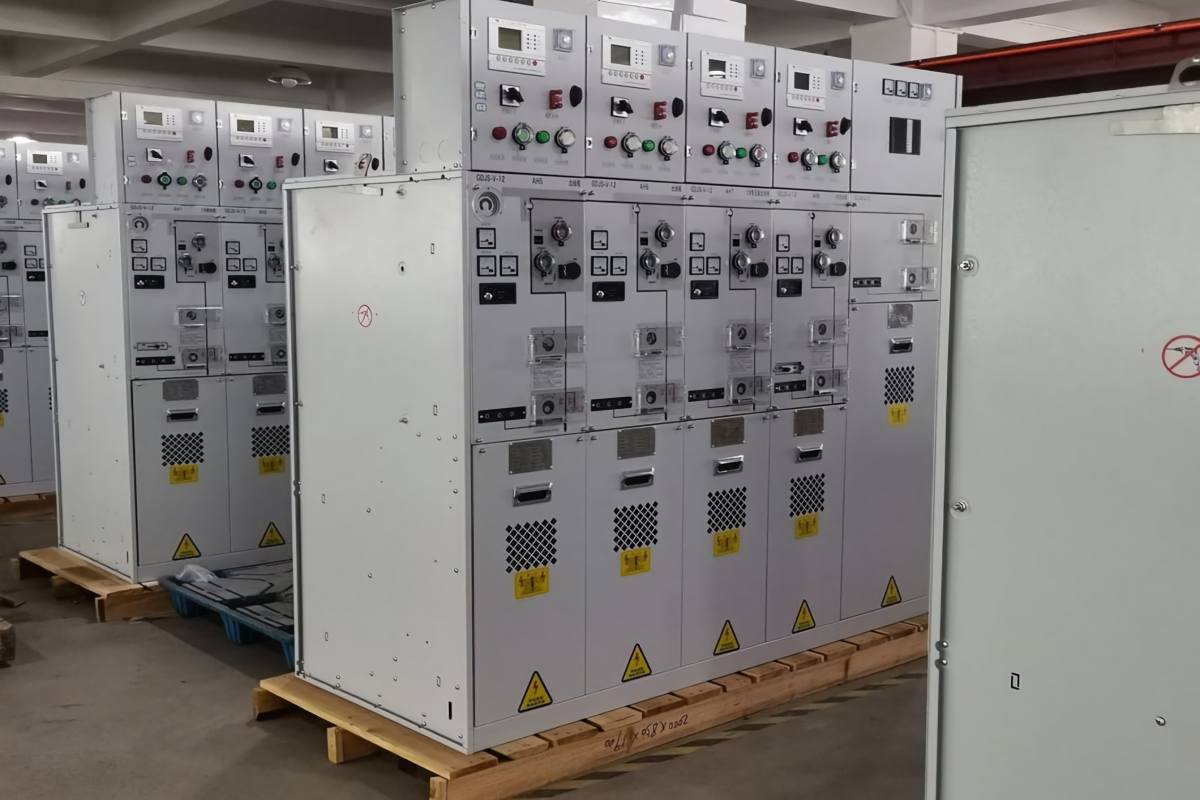

링 메인 유닛 구성은 폐쇄 루프의 여러 스위치기어 패널을 연결합니다. 전원은 링 주위의 어느 방향으로든 흐를 수 있습니다. 부하에 대한 공급을 중단하지 않고 두 패널 사이의 케이블 결함을 격리할 수 있습니다. 이 구성은 도시 배전망, 대학 캠퍼스, 풍력 발전소 수집 시스템의 표준입니다.

부스바 구성은 이전 프로젝트에서 가져온 기본 사양이 아닌 시설의 신뢰성 요구 사항을 기준으로 선택해야 합니다. 가동 중지 시간 비용, 구성 요소 고장 가능성, 수리 또는 교체에 필요한 시간을 고려한 신뢰성 분석은 이러한 결정에 대한 합리적인 근거를 제공합니다.

여덟 번째 요소: 표준 준수 및 문서화

IEC 62271-200에 따른 유형 테스트는 국제 시장의 고압 개폐 장치에 대한 최소 요구 사항입니다. 그러나 "유형 테스트"는 느슨하게 사용되는 용어입니다. 엔지니어가 물어봐야 할 질문은 "이 장비는 형식 테스트를 거쳤습니까?"가 아니라 "독립 IEC 인증 연구소에서 완전한 형식 테스트 보고서를 지금 당장 제공할 수 있습니까?"입니다.

전체 테스트 프로그램을 완료한 제조업체는 주저 없이 인증서를 공유합니다. "IEC 표준에 따라 검증된 설계" 또는 "진행 중인 테스트 보고서"와 같은 문구를 사용하는 제조업체는 해당 서류가 아직 존재하지 않음을 전달하는 것입니다. 컨설턴트나 유틸리티 엔지니어가 장비를 검토하는 프로젝트의 경우 이러한 구별이 중요합니다.

유형 테스트 외에도 스위치기어와 함께 제공되는 문서 패키지는 제품의 일부입니다. 모든 패널에 대해 공장에서 정기적인 테스트 보고서를 제공합니다. 해당 규정에 대한 적합성 선언. 설치 참조 목록입니다. 유럽 ​​프로젝트의 경우 장비에 SF₆가 없는 경우 EU F-가스 규정 준수를 입증하는 문서. 이러한 문서는 주문 후가 아니라 입찰 단계에서 사용할 수 있어야 합니다. 문의 단계에서 제공하지 못한 공급업체는 나중에 즉시 생산할 가능성이 없습니다.

9번째 요소: 제조업체 역량 및 장기 지원

스위치기어는 상품이 아닙니다. 제조업체의 엔지니어링 역량, 품질 관리 규율, 제품 라인에 대한 장기적인 노력은 장비의 성능과 서비스 수명 동안 지원 가용성에 직접적인 영향을 미칩니다.

제조 품질은 브로셔에 보이지 않는 세부 사항까지 나타납니다. 에폭시 수지 극 주물의 일관성. 인출형 트럭 메커니즘의 정렬. 저전압 구획의 제어 배선 라우팅 및 라벨링. 이는 제조업체의 설계 역량뿐만 아니라 제조업체의 생산 문화를 반영하는 프로세스 의존적 결과입니다.

스위치기어는 수십 년 동안 작동되기 때문에 장기적인 지원이 중요합니다. 예비 부품 가용성, 보호 계전기 구성을 위한 기술 지원, 기존 설치에 맞는 추가 패널 공급 능력 등은 최초 주문 후 몇 년이 지나면 중요한 고려 사항입니다.

공장 방문은 엔지니어에게 문서보다 제조업체에 대해 더 많은 정보를 제공합니다. 생산 라인을 둘러보면 툴링, 테스트 절차, 품질 관리 체크포인트, 그리고 배송된 장비의 일관성을 결정하는 일반적인 조직 수준이 드러납니다. 공장 방문이 불가능한 경우 생산 라인, 테스트 시설, 최근 완료된 주문에 대한 자세한 사진을 요청하면 유용한 통찰력을 얻을 수 있습니다.

결론

고압 스위치기어를 선택하려면 데이터시트를 넘어 애플리케이션 상황, 작동 환경, 규제 프레임워크 및 제조업체의 역량을 살펴봐야 합니다. 명판의 매개변수는 결승선이 아닌 시작점입니다.

응용 요구 사항을 정의하고, 결함 수준을 확인하고, 현재 및 예측 가능한 규정을 충족하는 절연 기술을 선택하고, 시설의 유지 관리 철학을 지원하는 구성을 선택하고, 설치에 적합한 보호 및 통신 시스템을 지정하고, 입증된 생산 능력과 문서 준비 상태를 갖춘 제조업체의 자격을 갖춘 엔지니어는 시운전 후 5년, 10년 또는 20년 동안 문제가 발생하지 않도록 하는 작업을 수행한 것입니다.

COTENELE은 유형 테스트를 거친 스위치기어, 완전한 문서 패키지, 엔지니어링 팀에 대한 직접 액세스를 통해 사양 프로세스 전반에 걸쳐 엔지니어를 지원합니다. 당사의 진공 회로 차단기 및 SF₆ 프리 링 메인 장치는 여러 대륙에 걸쳐 유틸리티, 데이터 센터, 재생 에너지 개발자 및 산업 구매자에게 서비스를 제공합니다. 표준 구성이 필요하든 맞춤형 솔루션이 필요하든 당사는 귀하가 자신있게 지정할 수 있도록 기술 데이터와 애플리케이션 지원을 제공합니다.
