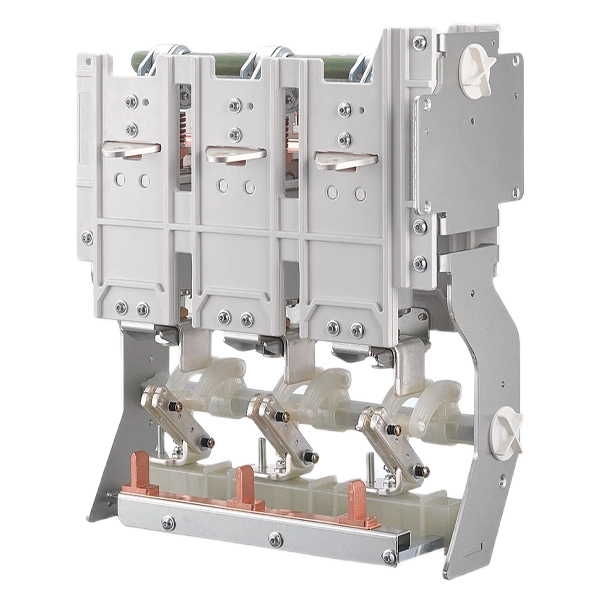

11KV 중간 전압 개폐기 진공 회로 차단기 절연 스위치

Cotenele은 11KV 중압 배전반 진공 회로 차단기 절연 스위치의 중국 전문 제조업체로 12kV~40.5kV 배전반 핵심 부품을 전문으로 합니다. 당사의 제품은 변전소, 재생 에너지, 산업 배전 및 철도 시스템에 널리 사용됩니다. 중압 링 메인 유닛의 이 두 가지 핵심 구성 요소는 산업 플랜트와 현대 스마트 그리드를 위한 탄력적인 전기 인프라를 구축하는 데 핵심입니다.

더보기 >> 문의 보내기 >>

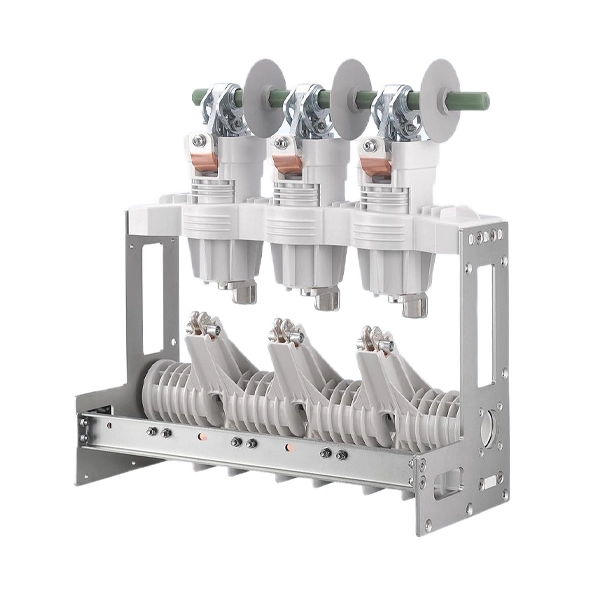

11KV 중전압 진공 회로 차단기(격리 스위치 포함)

Cotenele의 절연 스위치가 있는 11kV 중압 진공 회로 차단기는 중압 배전 시스템을 위한 안정적이고 유지 관리가 필요 없는 솔루션입니다. 중국 전문 배전반 제조업체로서 당사는 절연 기능이 통합된 고성능 VCB 장치를 제공하여 안전한 작동, 컴팩트한 구조 및 긴 서비스 수명을 보장합니다. 변전소, 철도 시스템 및 산업용 전력망에 널리 사용되는 당사의 제품은 OEM/ODM 맞춤화를 지원하고 국제 표준을 충족합니다.

더보기 >> 문의 보내기 >>

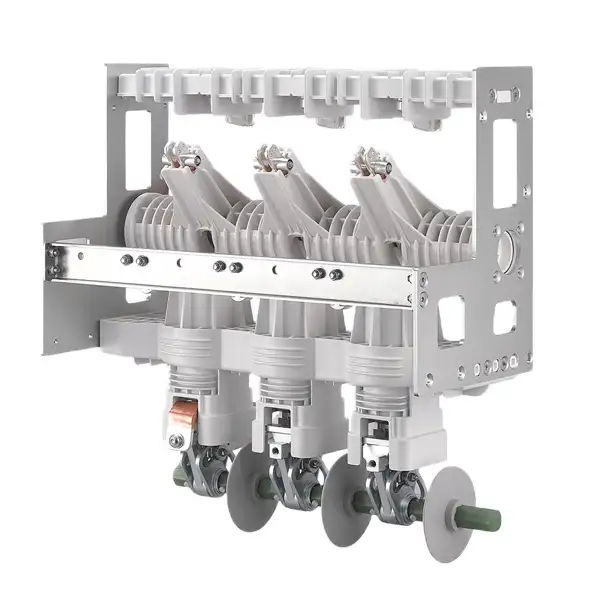

절연체 스위치가 있는 11KV MV 진공 회로 차단기

Cotenele의 KDSV-12D/630-20-S 11kV MV 진공 회로 차단기(절연 스위치 포함)는 중전압 개폐 장치를 위한 중국산 공장 직접 솔루션입니다. 산업, 철도, 지하철 및 석유화학 프로젝트에 이상적인 이 장치는 유지보수가 필요 없고 오일이 필요하지 않으며 높은 안전성, 긴 서비스 수명 및 안정적인 작동을 보장합니다.

더보기 >> 문의 보내기 >>

절연 메커니즘을 갖춘 11KV 중압 VCB 차단기

KDSVM-12/630-20-S 11KV 중압 VCB 차단기(절연 메커니즘 포함)는 환경 친화적인 개폐 장치용으로 설계된 고신뢰성 스프링 작동식 작동 메커니즘입니다. 이는 정확하고 신속한 회로 차단 및 폐쇄 기능을 제공하며 기계적 수명은 10,000회를 초과합니다. GB1984-2014 및 GB/T1985-2023을 준수하는 이 제품은 변전소, 산업 시스템, 재생 에너지 플랜트, 철도/지하철 인프라에 이상적입니다. Cotenele은 공장에서 테스트된 품질, OEM/ODM 맞춤화 및 글로벌 프로젝트에 대한 빠른 배송을 보장합니다.

더보기 >> 문의 보내기 >>

11KV 중전압 절연 스위치 단로기

KDSG-12D/630-20 시리즈 11kV 중전압 절연 스위치 단로기는 링 메인 장치 및 가스 절연 스위치기어 시스템에서 안전한 절연과 안정적인 부하 스위칭을 위해 설계되었습니다. 중국 제조업체이자 공급업체인 Cotenele은 작고 유지 관리가 필요 없으며 수명이 길고 안정적인 분리 스위치를 제공합니다. 안심하고 제품을 선택하실 수 있습니다.

더보기 >> 문의 보내기 >>

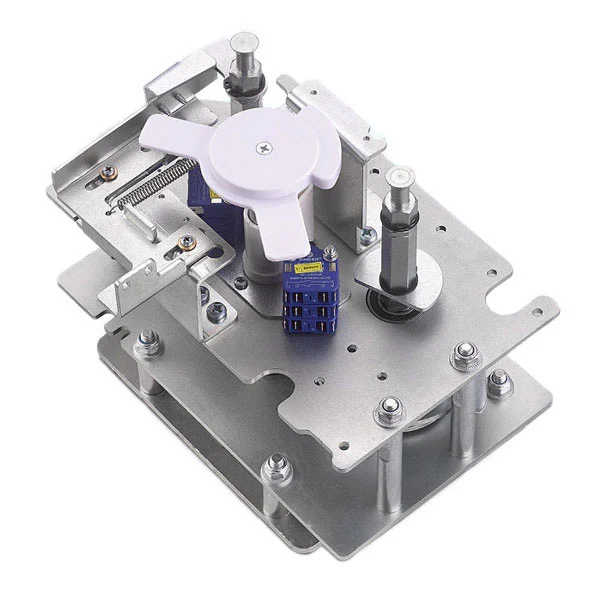

중압 실내 패널용 11KV 절연 메커니즘

중전압 실내 패널용 Cotenele의 KDSGM-12D/630-20 11KV 절연 메커니즘 환경 친화적인 GIS 개폐 장치를 위해 특별히 설계된 스프링 작동식 3위치 단로기 메커니즘입니다. 안전한 분리 및 접지 작동을 위한 5가지 방지 인터록을 갖춘 이 제품은 높은 신뢰성, 유지 관리가 필요 없는 성능 및 작동 안전을 보장합니다. 우리는 산업, 유틸리티 및 상업용 배전 프로젝트를 위한 빠른 배송과 OEM/ODM 맞춤 서비스를 제공하는 신뢰할 수 있는 제조업체이자 공급업체입니다.

더보기 >> 문의 보내기 >>

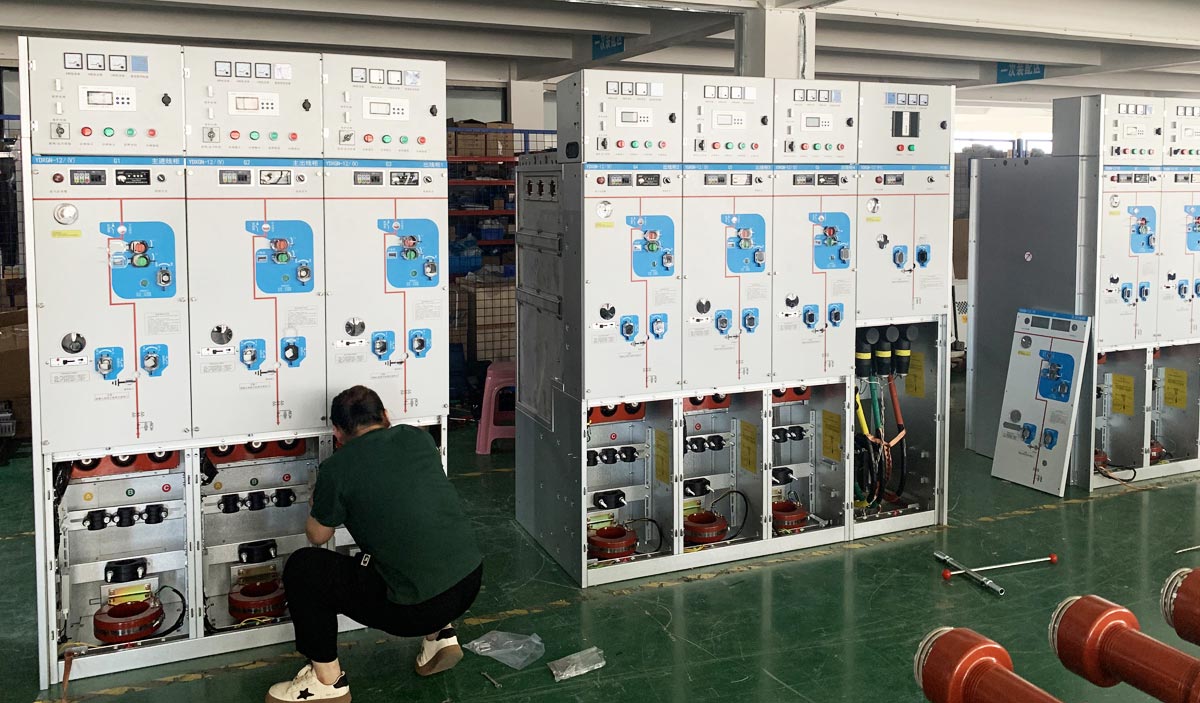

공통 링 메인 유닛 구성 요소

1차 회로 구성요소

진공차단기(VCB)
부하개폐기(LBS)
단로기(절연체)
접지 스위치

보호 및 측정 구성요소

변류기(CT)
전압 변압기(VT)
퓨즈
서지 피뢰기

제어 및 표시 구성요소

작동 메커니즘
연동 시스템
전압 존재 표시기
보조 터미널 블록

절연 및 지지 부품

절연체
부싱
고체 또는 가스 절연 구조 부품

RMU 시스템의 키 스위칭 장치

진공차단기(VCB)

진공 회로 차단기는 절연 및 아크 소화 매체로 진공을 사용합니다. 핵심 접점은 진공 차단기 내부에 밀봉되어 있습니다. 가동 접점이 고정 접점에서 분리되면 전기 아크가 발생합니다. 진공 환경에서는 금속 증기가 응축되면서 아크가 빠르게 분산되고 꺼집니다. 아크는 전류 0에서 자연적으로 소멸되고 절연 내력이 빠르게 복원됩니다.

적용 분야: VCB는 차단 용량이 높고 작동 빈도가 높으며 유지 관리 요구 사항이 낮은 것이 특징입니다. 이는 전력선 및 장비의 보호 및 제어를 위해 3~10kV 배전 시스템에 널리 사용됩니다. 정상 부하 전류와 단락 오류 전류를 모두 차단하여 과부하, 단락 및 저전압 보호 기능을 제공합니다. VCB는 인출형 및 고정형 배전반에 모두 설치할 수 있습니다.

부하개폐기(LBS)

부하 차단 스위치는 단로기와 회로 차단기 사이에 위치한 개폐 장치입니다. 간단한 소호기구를 갖추고 있어 정상부하전류 및 과부하전류를 만들고 차단할 수 있으나 단락사고전류를 차단할 수는 없습니다. 연결을 끊은 후에는 일반적으로 눈에 보이는 격리 간격이 형성됩니다.

용도:LBS는 일반 부하 조건에서 전기 회로를 전환하는 데 사용됩니다. 고장 전류를 차단할 수 없기 때문에 일반적으로 단락 보호 기능을 제공하는 고전압 퓨즈와 함께 사용됩니다. 변압기 제어를 위해 10kV 이하 배전 시스템에 널리 사용됩니다.

단로기

단로기는 간단한 구조를 가지고 있습니다. 주요 특징은 개봉 후 명확하게 보이는 절연 간격으로 유지 관리 중에 전기 장비가 전원에서 안전하게 절연되도록 보장합니다. 아크 소화 기능이 없으므로 부하 조건에서 작동해서는 안 됩니다.

적용 분야: 유지 보수 또는 검사 중에 주로 사용되어 장비와 전원 공급 시스템 간의 안정적인 격리를 보장하고 명확하고 눈에 보이는 안전 분리 지점을 제공합니다.

배전반 비교

목	진공 차단기	부하 차단 스위치	단로기
아크 소멸 장치	진공 차단기	간단한 아크 소화 장치	아크 소화 기능 없음
투입/차단 용량	부하 및 단락 전류를 차단할 수 있습니다.	부하 전류만 차단 가능	부하 전류를 중단할 수 없습니다.
주요 목적	보호 및 제어	부하 전환	격리
연결 끊김 가시성	눈에 보이는 단선 없음	일반적으로 눈에 보이는 단선	명확하게 보이는 절연 간격

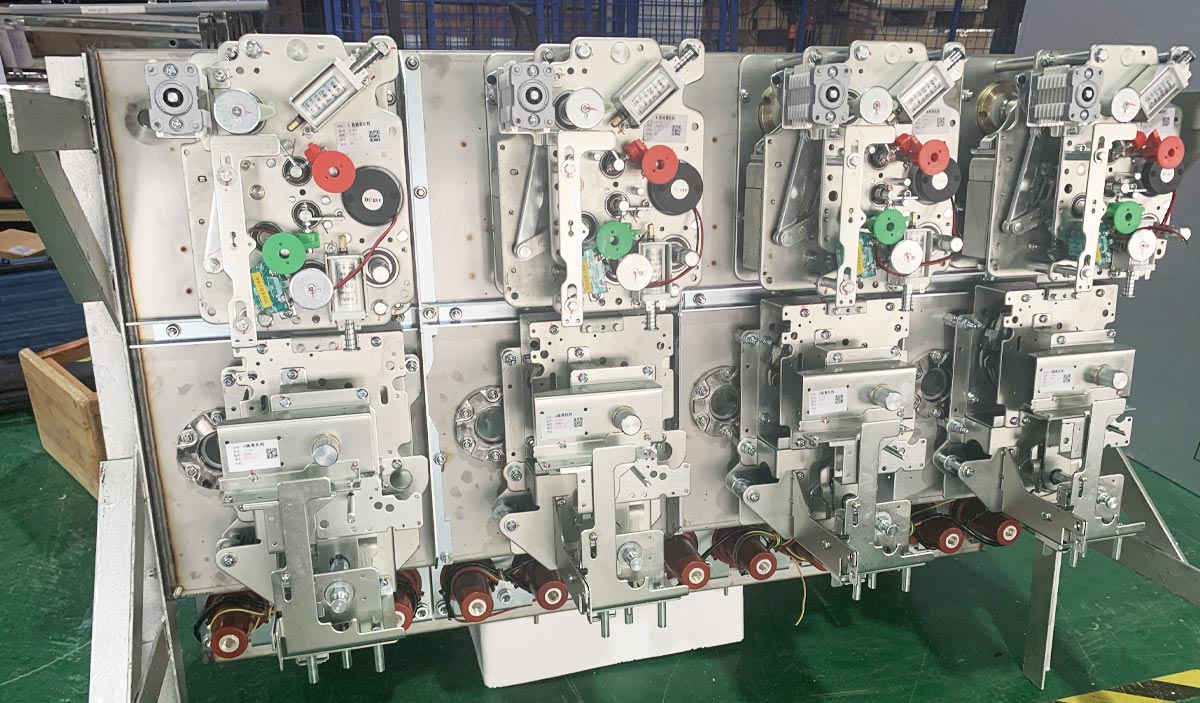

작동 메커니즘

작동 메커니즘은 필수 실행 단위입니다.링 메인 유닛 구성 요소, 메인 스위치 및 접지 스위치의 개폐 작동을 담당합니다. 기계적, 전자기적 또는 저장된 스프링 에너지를 정밀한 기계적 동작으로 변환하여 안정적인 스위칭 성능을 보장합니다.

일반적인 유형의 작동 메커니즘

스프링 작동식 메커니즘: 가장 널리 사용되는 유형으로, 빠르고 안정적인 작동을 위해 스프링에 에너지를 저장합니다.
자기 메커니즘:간단한 구조, 높은 신뢰성 및 낮은 유지 관리 요구 사항.
수동 메커니즘: 기본 배전 시스템을 위한 백업 또는 저비용 솔루션으로 사용됩니다.

RMU 장치 유형 및 작동 메커니즘

RMU 유형	단위 이름	주요 스위칭 부품	작동 메커니즘 유형	설명
C-유닛	부하 개폐 장치	부하개폐기(LBS)	스프링 작동식 메커니즘	단일 스프링 작동; 선택적 전동화 가능
F-유닛	LBS-퓨즈 조합 유닛	LBS + 퓨즈	트립 기능을 갖춘 스프링 메커니즘	이중 스프링 시스템; 퓨즈 스트라이커 여행 보호
V-유닛	진공 차단기 장치	진공차단기(VCB)	스프링/마그네틱 액츄에이터	오류 전류를 차단합니다. 보호 계전기와 함께 작동
D-유닛	버스바 라이저 유닛	메인 스위치 없음	없음	섹션 간 부스바 연결에 사용됩니다.

인출형 배전반과 RMU

목	인출형 배전반(KYN28)	링 메인 유닛(RMU)
주요 스위칭 부품	인출형 진공 차단기	부하 차단 스위치 + 퓨즈 또는 고정 VCB
단로기 기능	인출식 트럭으로 교체됨	통합 3위치 스위치
퓨즈	덜 일반적	변압기 보호용 공통
구조	인출형 디자인	고정식 컴팩트 디자인
보호 기능	고급 보호 시스템	더욱 간단한 퓨즈 기반 보호
크기	더 크게	콤팩트
