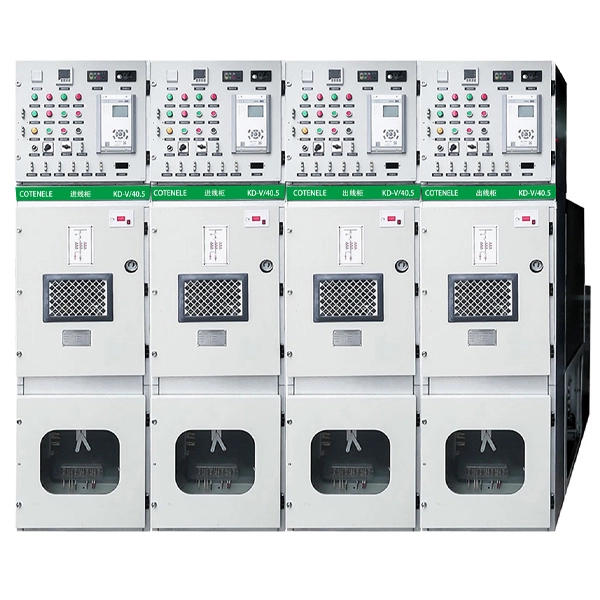

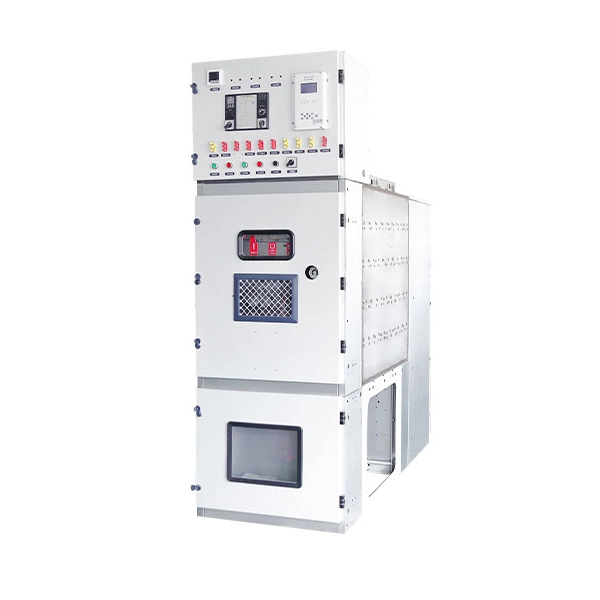

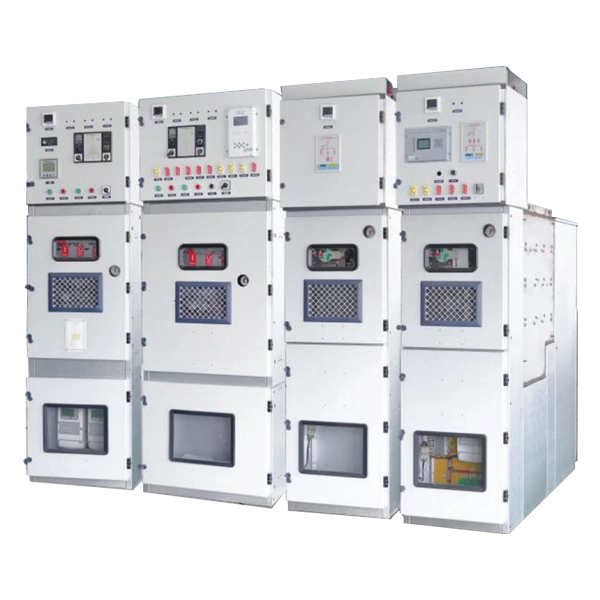

33KV 중압 가스 절연 시스템

Cotenele는 대형 전기 장비 제조업체로서 오랫동안 신제품 연구 개발에 전념해 왔습니다. 33KV 중압 가스 절연 시스템은 최고 전압 40.5kv의 새로 개발된 제품입니다. 이 중압 링 본체는 가스 절연 금속 폐쇄 개폐 장치(C-GIS)이며, 핵심 특징은 진공 회로 차단기, 절연 스위치, 부스바 등 고전압 충전 부품을 스테인레스 스틸로 완전히 밀봉하는 것입니다. 절연 가스로 채워진 가스 상자.

문의 보내기

제품 설명

Cotenele은 중국의 중전압 가스 절연 링 메인 유닛을 수출하는 업체입니다. 새로 개발된 33KV 중전압 가스 절연 시스템은 유럽과 동남아시아 고객이 널리 사용하고 있습니다.

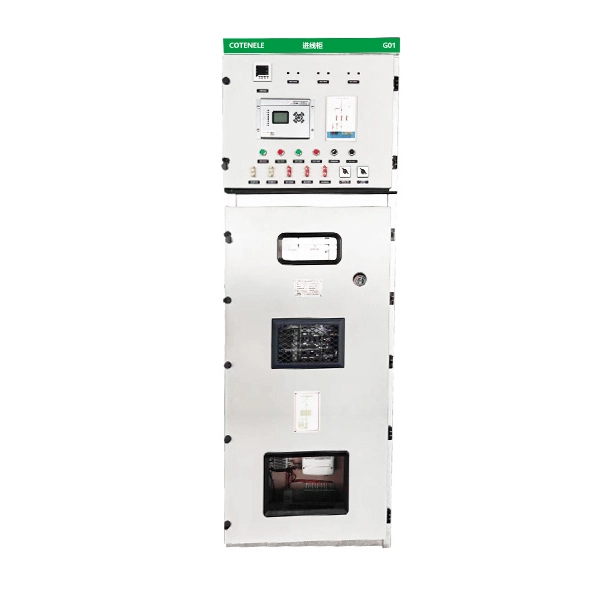

33KV Medium Voltage Gas Insulated System

소형성, 신뢰성 및 안전성이라는 핵심 장점을 갖춘 이 정격 전압 40.5kv 가스 절연 RMU는 특히 토지 자원이 부족하고 환경 조건이 열악하며 전원 공급 장치 신뢰성에 대한 높은 요구 사항이 선호되는 시나리오에서 중전압 배전 분야의 핵심 장비가 되었습니다.

이 중전압 링 메인 유닛은 IEC 62271, GB/T 3906-2020, DL/T 404-2018 등 관련 국제 및 국가 표준을 준수합니다.

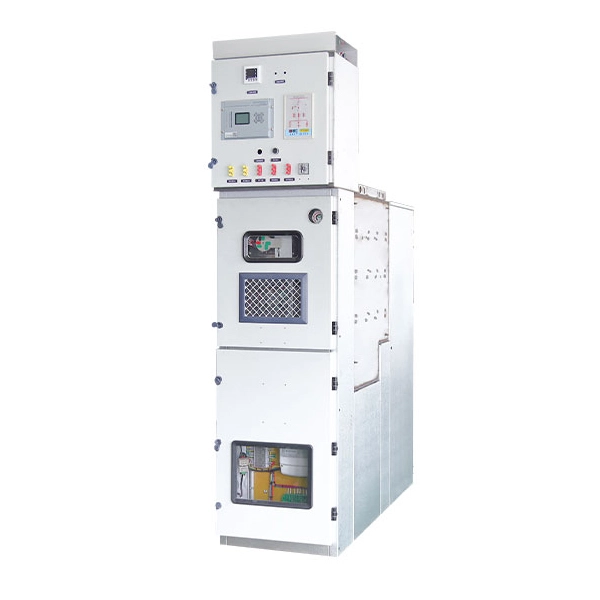

33kv Medium Voltage Gas Insulated System

모델과 의미

33kv Medium Voltage Gas Insulated System

주요 기술 매개변수

목	단위	C-유닛	F-단위	V-유닛	절연 스위치	진공 회로 차단기
목	단위	부하 차단 스위치	부하 차단 스위치와 퓨즈의 조합	VCB	절연 스위치	진공 회로 차단기
정격전압	kV	40.5	40.5	40.5	40.5	40.5
정격전류	A	630	125	630-3150	630-3150	630-3150
정격 주파수	헤르츠	50	50	50	50	50
주회로 저항	μΩ	≤200≤60	≤400≤60	≤200≤60	≤200≤60	≤200≤60
정격 단기 전원 주파수 내전압	kV	95	95	95	95	95
정격 번개 충격 내전압	kV	185	185	185	185	185
정격단락차단전류	카	20-25	31.5	20-40	20-40	20-40
정격 단락 투입 전류	카	50	80	80	80	80
정격 단기 전원 주파수 내전압(파단)	타임스	118	118	115	118	118
정격 번개 전류 저항 전압(단선)	카	215	215	215	215	215
정격 단락 기간	s	4	4	4	4	4
정격 피크 내전류	카	50	80	80	80	80
삼상 폐쇄 비동시성 /3상 개방 비동시성	ms	≤5	≤3	≤2
정격 전송 전류	A	1750
내부아크시험(AFLR급)	kA/s	31.5kA/0.5s(모선실, 스위치실, 케이블실 포함)
부분방전	PC	≤10
보호 수준		IP67	IP67	IP67
기계적 수명	타임스	10000	10000	10000	3000	3000

33kv Medium Voltage Gas Insulated System

근무 조건

1. 설치 위치:실내

2. 환경 온도:-15℃~40℃

3. 고도:≤5000m

4. 지진 강도:8도 이하

5. 가스 충전 압력:0.05MPa

6. 각 구획의 상대적인 연간 가스 누출율:0.2% 이하

7. 2차 시스템에서 유도된 전자기 간섭의 진폭(kV)≤1.6

메모:가연성 가스, 화재 및 폭발 위험, 주변 지역의 응결 및 오염이 없는 작동의 심각도: GB3906의 첫 번째 수준 규정에 따름

가스절연개폐장치의 제품특성은 무엇입니까?

1. 가스 절연 개폐 장치는 설치 공간이 작고 SF₆ 가스를 채택하여 우수한 절연 및 아크 소호 성능을 제공합니다. 이는 보다 컴팩트한 디자인을 가능하게 하고 전체 크기 최소화에 기여합니다.

2. 주회로 도체가 SF₆ 충전 챔버 내에 내장되어 있어 높은 신뢰성과 안전성이 달성됩니다. 완전 밀폐형 상자에 들어 있는 가압 절연 가스는 외부 환경 변화로부터 충전부를 보호하여 감전이나 화재 위험 없이 장기간 신뢰할 수 있는 작동을 보장합니다.

3. 장비는 독립적인 모듈식 아키텍처를 채택합니다. 가스실은 분리 가능한 고정밀 알루미늄 플레이트로 제작되었으며 단로기는 3위치 선형 구동 메커니즘을 사용합니다. 제어 릴레이 및 배선의 복잡한 배열을 피하기 위해 약 100개의 PLC 포인트가 있는 제어 모듈이 구현되어 접지 스위치와 단로기를 전기 모터를 통해 원격으로 작동할 수 있습니다. 스위칭 메커니즘의 모듈식 설계는 용접된 폐쇄 및 개방 단자가 있는 튤립형 접점 어셈블리를 사용하여 이전 회전식 단로기 및 접지 스위치에서 발견된 오작동 가능성을 제거합니다. 접점 불안정 및 과도한 저항과 같은 문제를 해결하기 위해 각 접점 주위에 전압 등화 실드가 장착됩니다. 이로 인해 스위칭 포인트에서 발생하던 부분방전 문제가 완전히 해결되었습니다.

4. 33KV 중압 가스 절연 시스템은 유연한 적용과 편리한 레이아웃을 제공합니다. 독립형 장치로서 다양한 기본 연결 요구 사항을 충족하기 위해 다양한 방법으로 결합할 수 있습니다. 완전한 기능 장치로 현장에 제공되므로 현장 설치 기간이 단축되고 전반적인 신뢰성이 향상됩니다.

33kv Medium Voltage Gas Insulated System

제품 구조

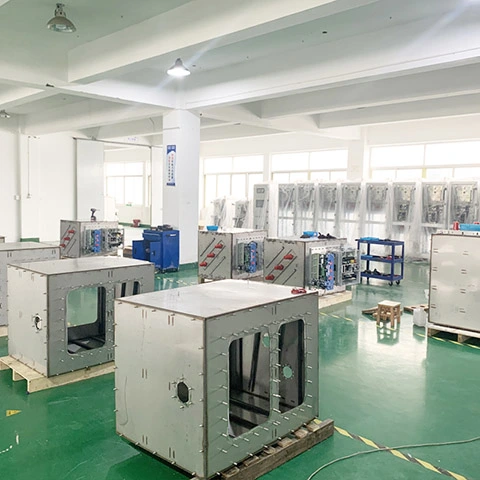

이 가스 절연 중전압 개폐 장치의 정격 전류 레벨은 630A, 1250A, 1600A, 2000A, 2500A 및 3150A를 포함하며 인클로저 크기는 사용자 요구 사항에 따라 맞춤 설정할 수 있습니다. 인클로저는 절단 및 굽힘을 통해 알루아연 강판으로 제작되었으며, 가스 탱크는 고품질 304 스테인리스 강판으로 용접되었습니다. 각 기능 장치는 회로 구성에 따라 독립적으로 확장되고 스위치기어 어셈블리로 결합될 수 있습니다.

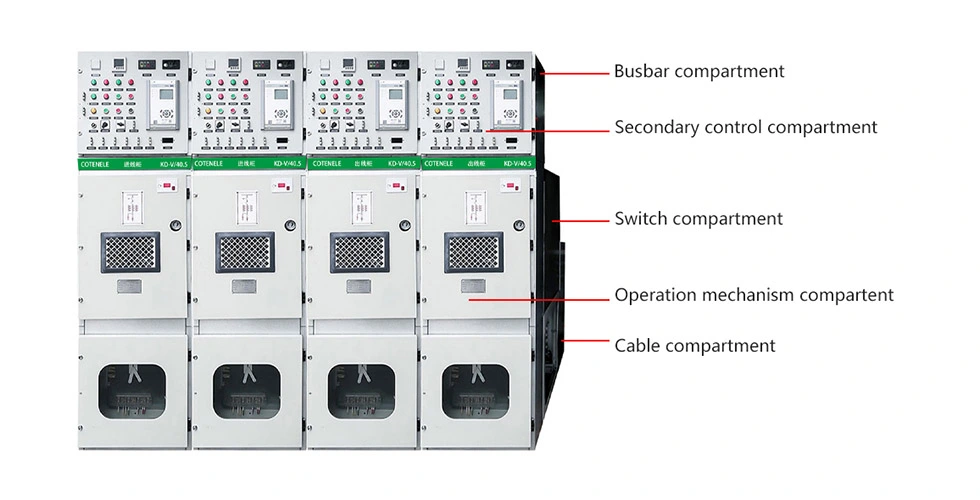

33KV 중압 가스 절연 시스템은 2차 제어실, 모선실, 회로 차단기실, 회로 차단기 작동 메커니즘실, 케이블실 등 여러 개의 개별 구획으로 나눌 수 있으며, 케이블 연결 높이가 최대 700mm에 달해 유지 관리 및 설치가 편리합니다. 완전한 개폐 장치에는 완전한 접지 보호 시스템이 장착되어 있습니다.

또한 스위칭 구획, 버스바 구획, 케이블 구획 및 보조 회로 채널과 같은 기능 구획은 서로 격리되어 있으며 각각은 접지된 금속 파티션으로 분리되어 독립성을 보장합니다.

33kv Medium Voltage Gas Insulated System

1. 버스바 구획:

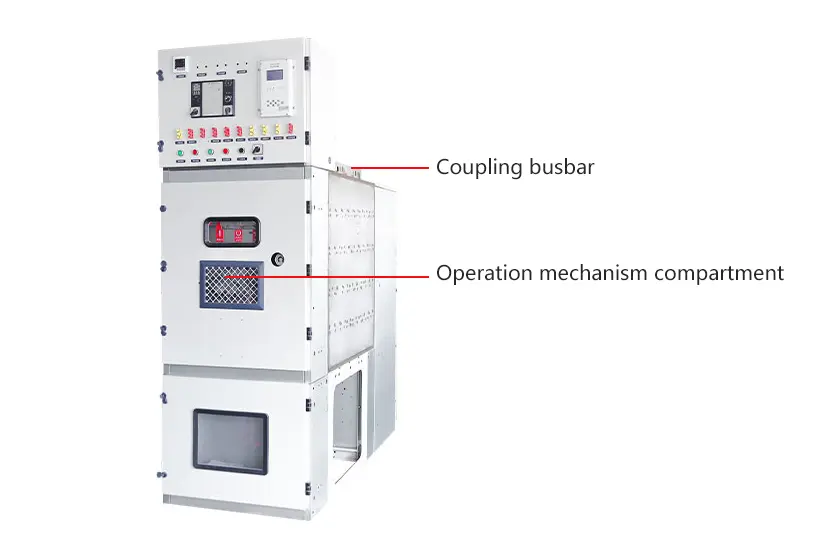

부스바 구획은 절연 메커니즘도 수용하는 상부 가스 탱크 내에 포함되어 있습니다. 개폐 장치가 기초 베이스 위로 내려지면 인접한 캐비닛 섹션이 결합 과정을 통해 함께 결합되어 왼쪽 및 오른쪽 회로 장치와 버스바가 통합 어셈블리로 단단히 연결됩니다.

33kv Medium Voltage Gas Insulated System

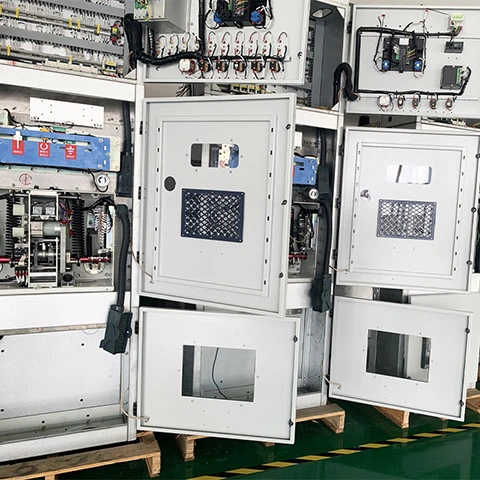

2. 보조 제어실:

보조 제어실은 스위치기어 엔클로저 바로 위에 있습니다. 내부에는 배선 단자, 소형 버스바 단자, 통합 보호 장치 및 기타 제어 및 작동 부품을 수용할 수 있는 부품 장착 플레이트와 단자대 고정 브래킷이 장착되어 있습니다. 이를 통해 원격 제어, 원격 측정, 원격 신호 및 로컬 모니터링과 같은 시스템 기능이 가능해집니다. 좌우 측면 패널의 단자대 위치에 소형 버스바 연결용 원형 구멍을 마련하여 인접 캐비닛 결합 시 배선이 편리합니다.

33kv Medium Voltage Gas Insulated System

보조 제어실

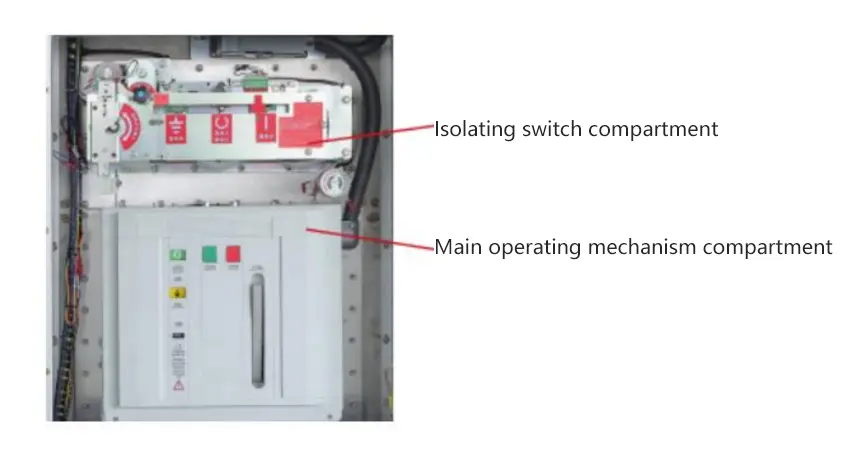

3. 스위치 구획:

스위치 구획은 엔클로저의 중간 부분에 있습니다. 이 캐비닛은 상단과 하단에 각각 2개의 가스 구획이 있는 플레이트형 가스 절연 개폐 장치 구조를 채택합니다. 상부 가스실에는 3위치 단로기가 있고, 하부 가스실에는 진공 회로 차단기가 있습니다. 버스바, 3위치 단로기 및 진공 회로 차단기는 "상부-중간-하부" 구성으로 배열됩니다. 단일 가스 격실 설계는 구조가 간단하고 제조가 용이하며 비용이 저렴합니다.

그러나 모든 구성 요소가 하나의 구획에 함께 배치되기 때문에 상호 간섭이 발생하기 쉽고 결과적으로 신뢰성이 떨어집니다. 이와 대조적으로 다중 가스 구획 설계를 사용하면 개별 모듈을 더 쉽게 교체할 수 있고 여러 구성 요소 간의 상호 간섭을 방지하며 더 높은 안전성을 제공합니다. 그럼에도 불구하고 다중 구획 구조는 더 복잡하고 제조가 더 어렵고 비용도 더 많이 듭니다.

33kv Medium Voltage Gas Insulated System

4. 작동 메커니즘 구획

스프링 작동 메커니즘은 단로기 메커니즘과 회로 차단기 메커니즘이 별도로 수용된 평면 레이아웃으로 배열됩니다. 진공 단속기의 메커니즘과 절연 당김 막대는 전면에서 후면 구성으로 통합되어 전송 체인을 단순화합니다. 결과적으로 메커니즘의 출력 특성이 회로 차단기의 개폐 특성과 더 잘 일치하여 전력 소비를 줄이면서 기계적 신뢰성과 유연성을 향상시킵니다.

33kv Medium Voltage Gas Insulated System

5. 케이블 구획:

케이블 구획은 스위치기어 하부에 위치하며 독립적인 압력 방출 채널을 가지고 있습니다. 지면에서 케이블 연결 단자의 높이는 최대 700mm에 달할 수 있습니다. 필요에 따라 케이블 구획 내부에 접지 인터록이 설치되며 각 회로는 2개의 케이블과 서지 어레스터를 수용할 수 있습니다. 또한, 입출력 케이블과 서지 어레스터는 모두 내부 콘 플러그인 연결 방식을 사용하여 연결됩니다.

33kv Medium Voltage Gas Insulated System

가스 절연 개폐 장치의 몇 가지 일반적인 회로 구성 및 치수

이름	RMU 유닛	차원
C	부하 차단 스위치 유닛	(폭=600/800mm)
D	유닛을 통한 부스바	(폭=600/800mm)
F	스위치 퓨즈 조합 장치	(폭=600/800mm)
G	절연 스위치 유닛	(폭=600/800mm)
V	회로 차단기 장치	(폭=600/800mm)
씨엘	부하 차단 스위치 부스바 라이저 장치	(폭=600/800mm)
VL	회로 차단기 부스바 라이저 장치	(폭=600/800mm)
나	계량 장치	(폭=800/1200mm)

33kv Medium Voltage Gas Insulated System

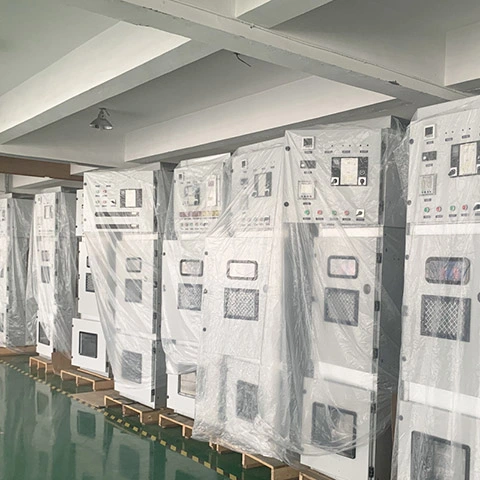

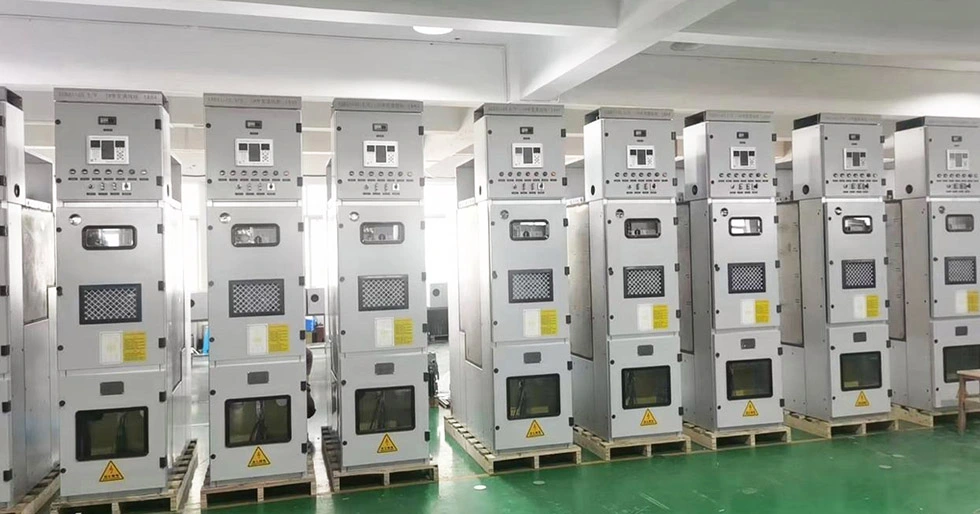

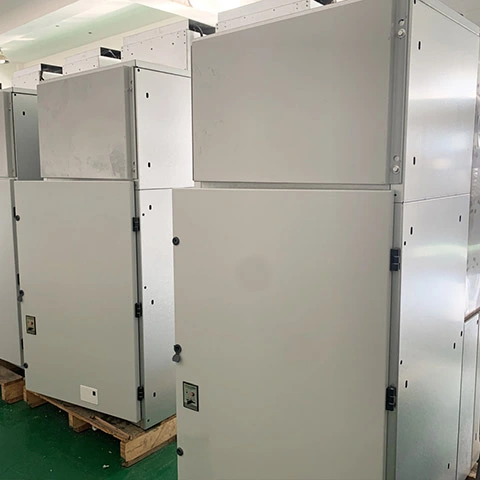

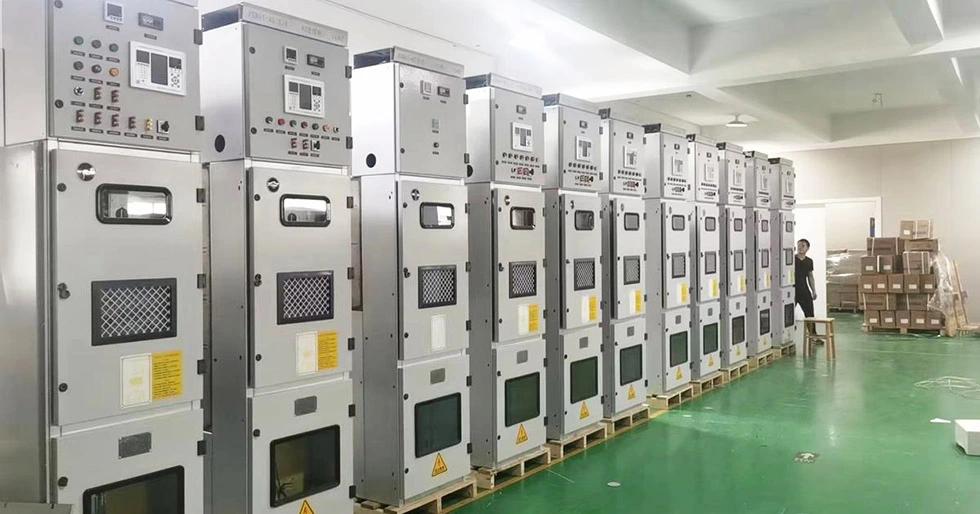

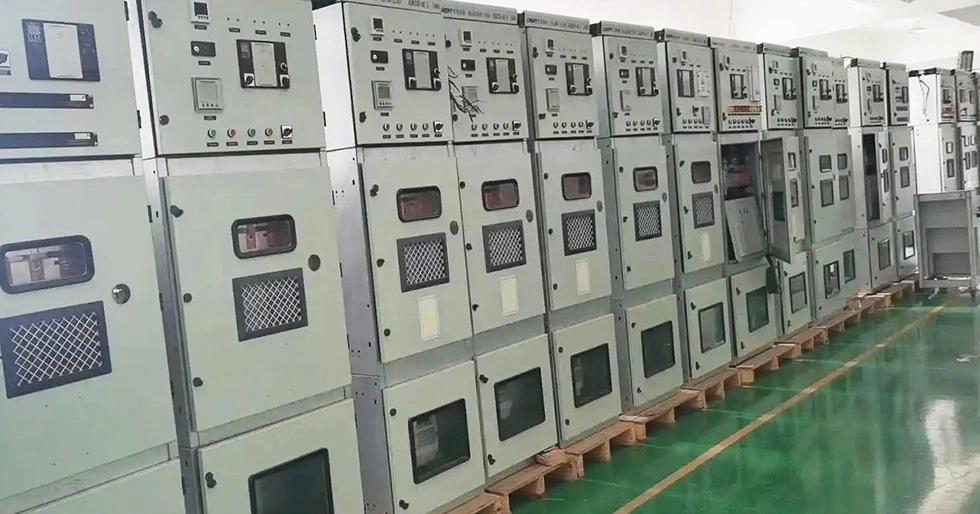

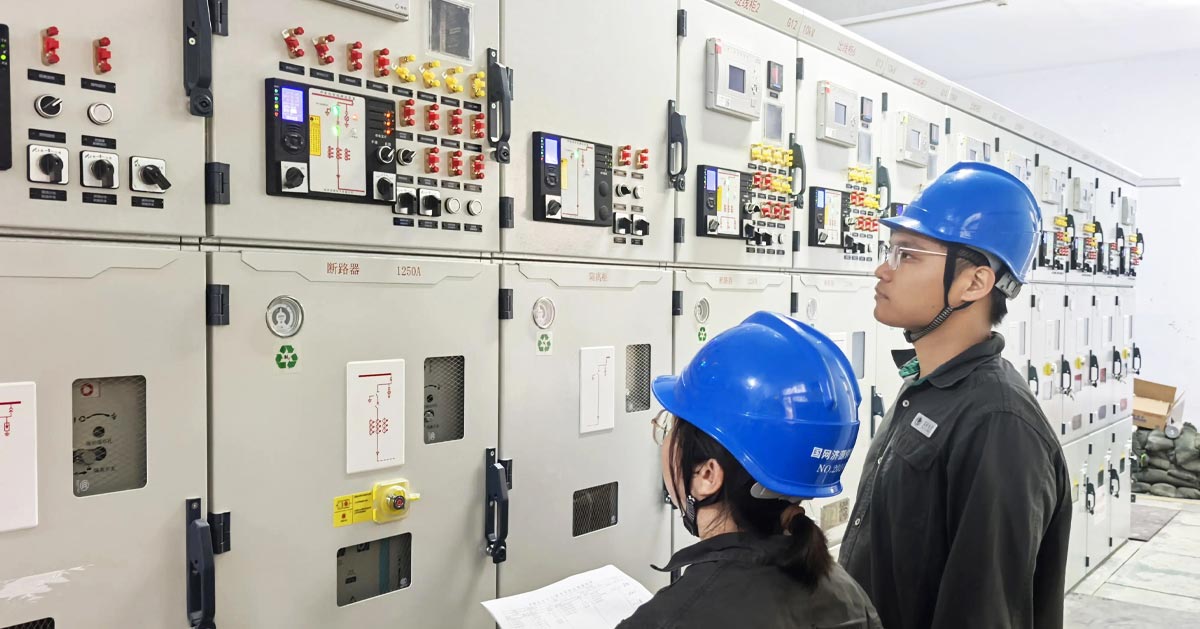

제품 쇼
