중압 배전반의 유형은 무엇입니까?

중압 배전반배전망에서 정격 전압이 3.6kV ~ 40.5kV인 전기 장비의 제어, 보호 및 절연을 위한 필수 전기 장치입니다.

인출형(중간 장착형) 개폐 장치, 고정 개폐 장치, 링 메인 장치(RMU), 가스 절연 개폐 장치 및 고체 절연 개폐 장치를 포함하여 용도, 비용 및 환경 조건에 따라 여러 유형이 있습니다.

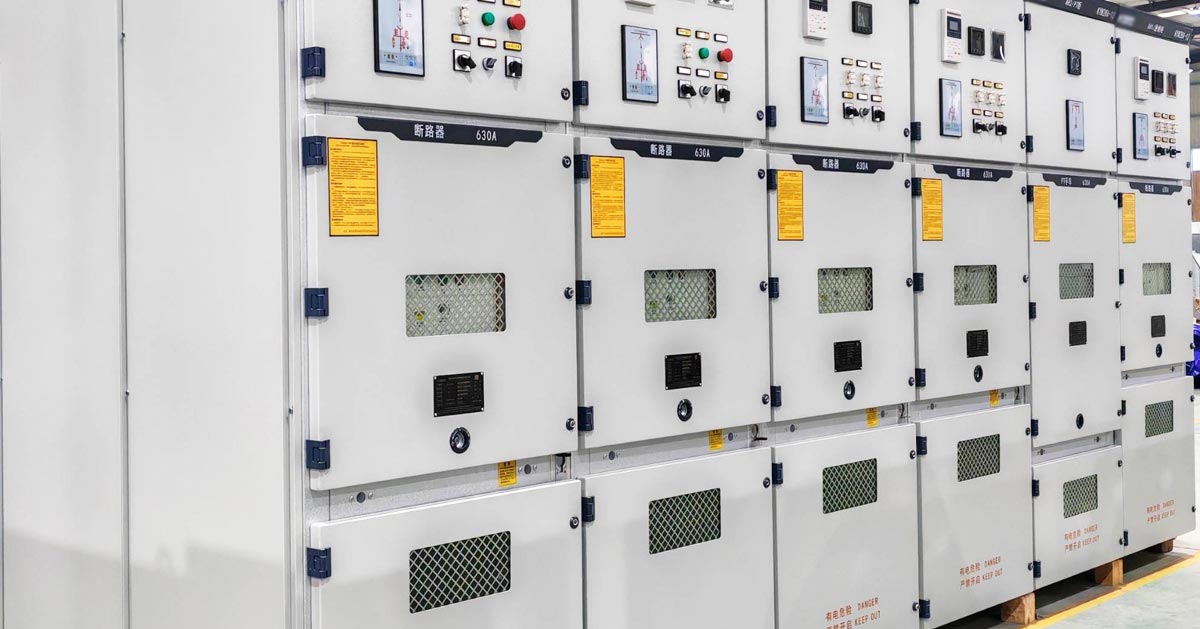

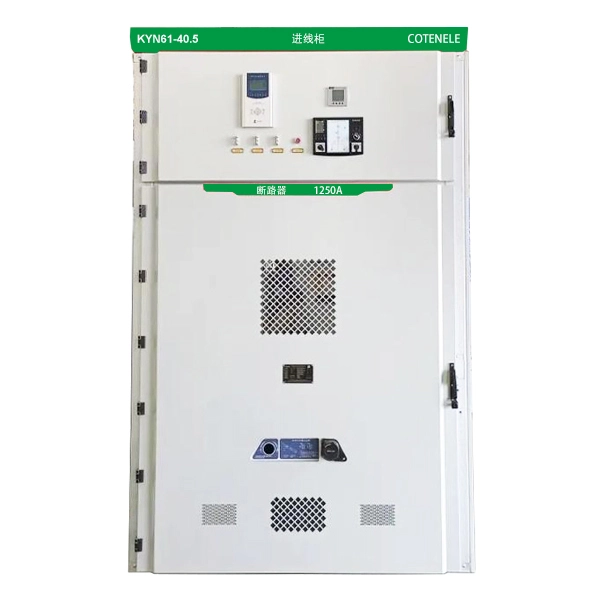

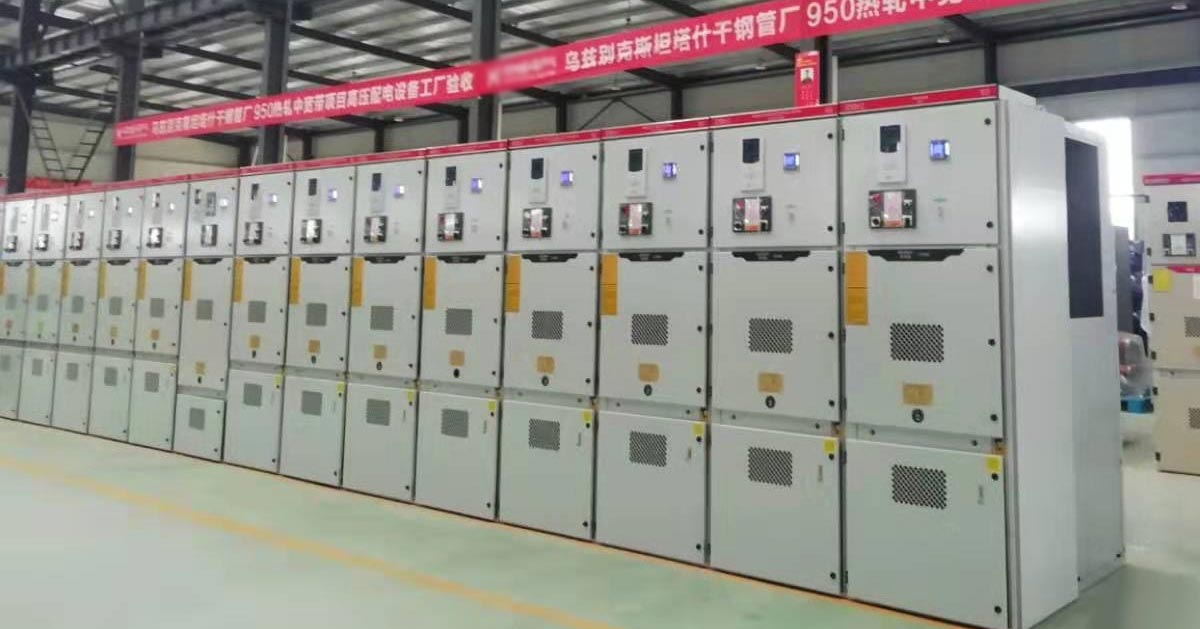

1. 인출형 배전반

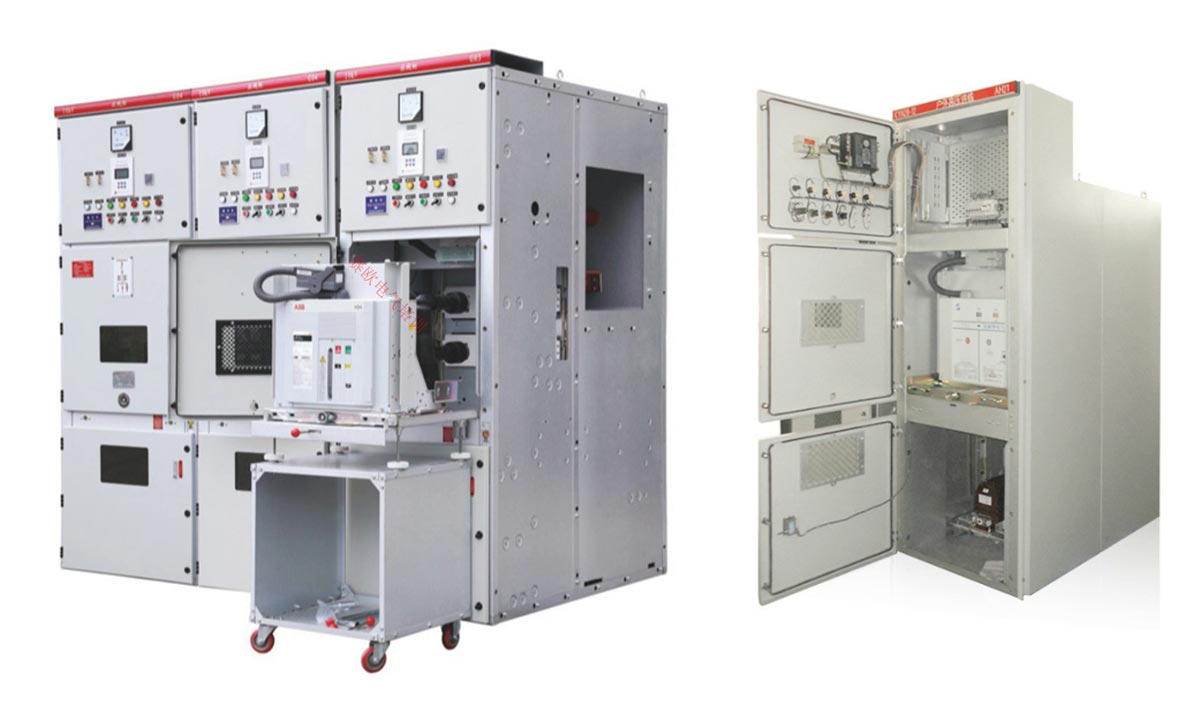

이 개폐 장치의 진공 회로 차단기는 일반적으로 캐비닛 안팎으로 쉽게 이동할 수 있는 이동식 손수레에 설치됩니다.

가장 큰 장점은 빠른 유지 관리 및 교체입니다. 결함이 있는 차단기는 몇 분 안에 예비 장치로 교체할 수 있어 가동 중지 시간이 크게 줄어듭니다.

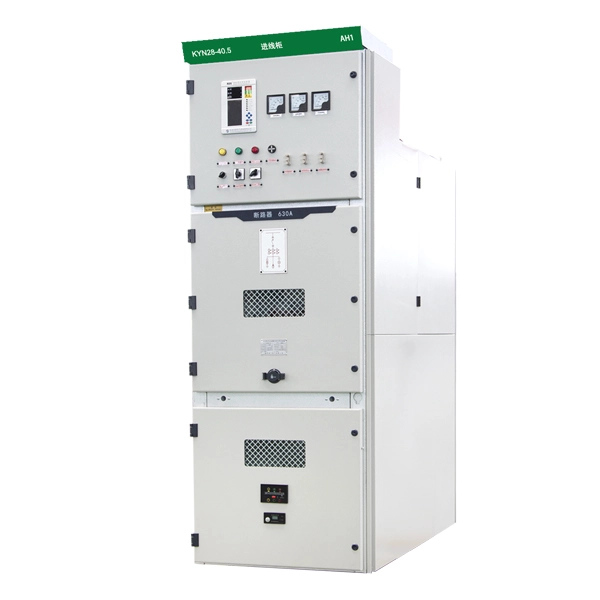

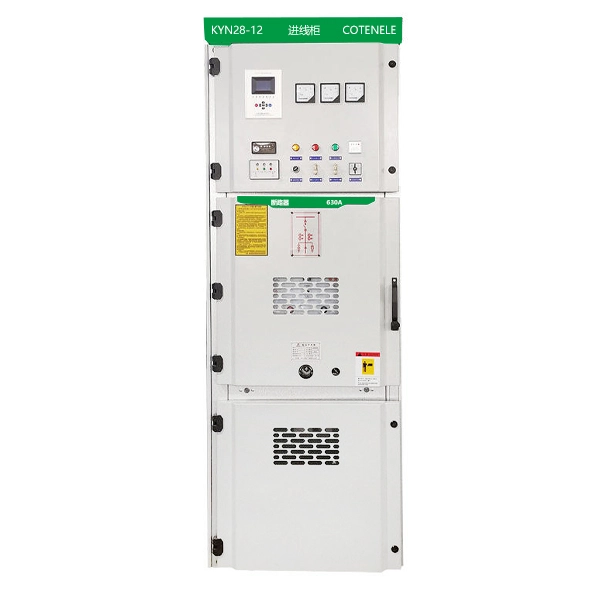

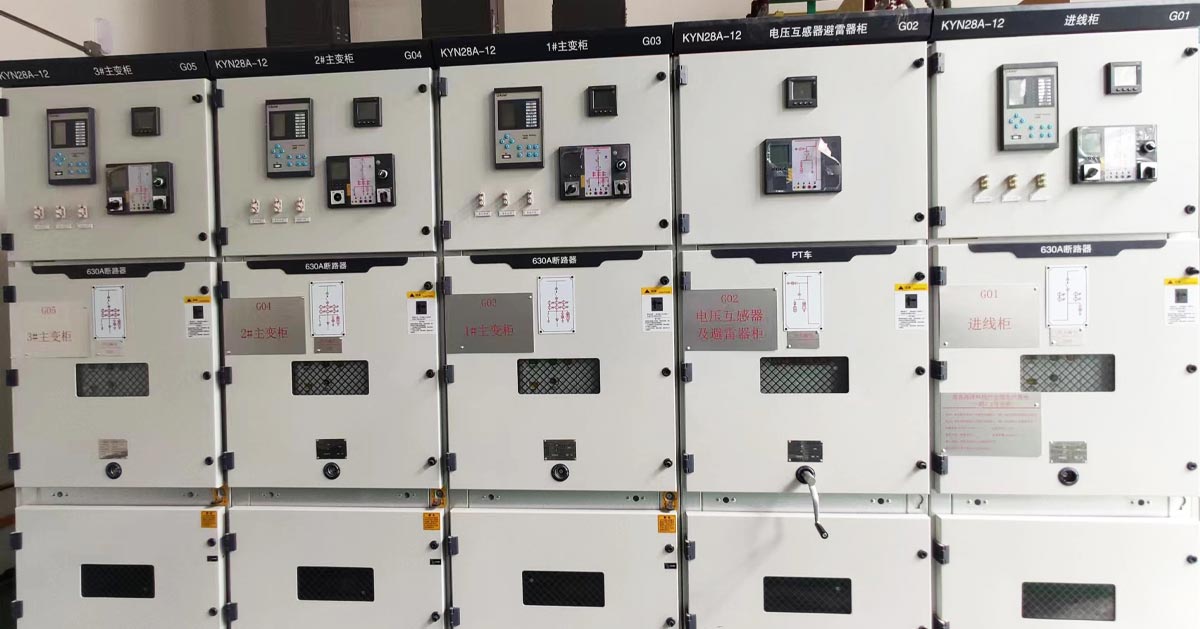

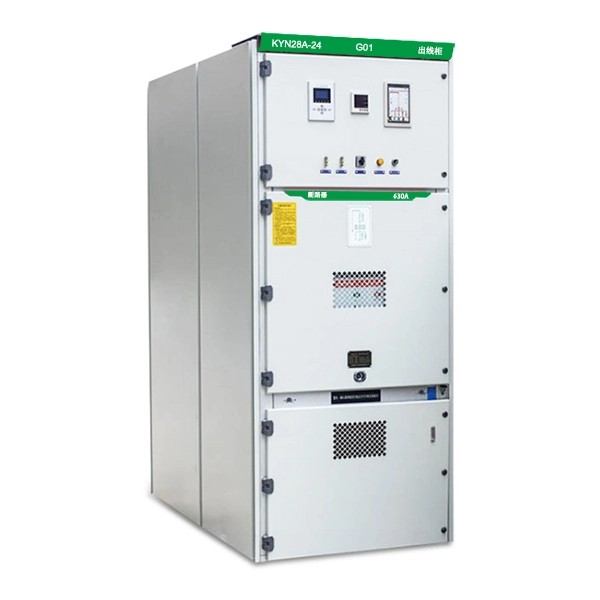

KYN28 12와 같은 인출형 유형도 유연한 구성과 안정적인 기계적 인터록을 제공합니다. 높은 신뢰성과 손쉬운 유지 관리가 요구되는 변전소, 산업 플랜트 및 유틸리티 배전 시스템에 널리 사용됩니다.

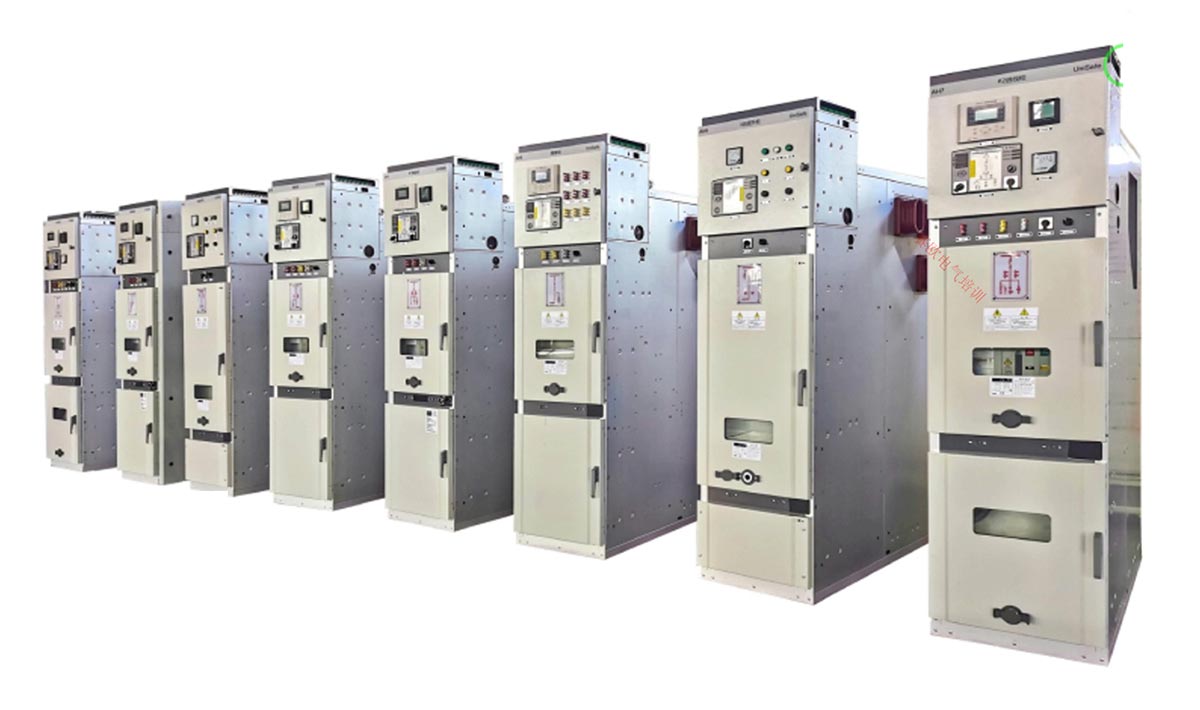

2. 고정배전반

고정 개폐 장치는 모든 주요 구성 요소를 패널 내부에 영구적으로 설치해 유지합니다.

이 구조로 인해 인출형보다 재료 및 제조 비용이 30~50% 더 저렴해집니다.

결함이 발생하면 전체 섹션의 전원을 차단해야 하므로 수리 시간이 더 길어집니다.

고정형(예: XGN2 12)은 예산이 제한된 프로젝트, 보조 회로 또는 전환 작업이 자주 발생하지 않는 위치에서 여전히 널리 사용됩니다.

3. 링 메인 유닛(RMU)

RMU는 주로 2차 배전망에 사용되는 공장에서 조립된 소형 개폐 장치입니다.

회로 차단기 대신 대부분의 RMU는 변압기 보호를 위해 퓨즈와 결합된 부하 차단 스위치를 사용합니다.

크기가 작고 비용이 저렴하기 때문에 링 메인 네트워크, 소형 변전소 및 실외 캐비닛 설치에 적합합니다.

주요 제한은 높은 단락 전류를 독립적으로 차단할 수 없으며 오류 보호를 위해 퓨즈 또는 업스트림 차단기에 의존한다는 것입니다.

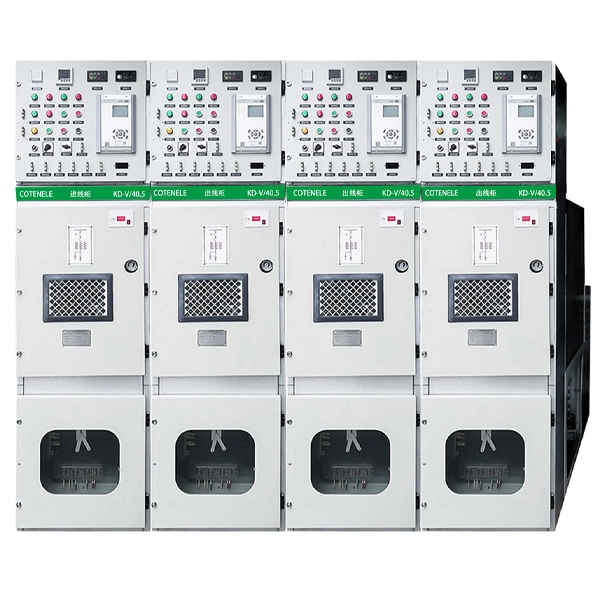

4. 가스절연개폐장치(GIS)

가스 절연 개폐 장치는 일반적으로 SF6 이상의 친환경 건조 공기 또는 플루오르니트릴 혼합물과 같은 절연 가스로 채워진 밀봉된 탱크에 모든 충전부를 에워쌉니다.

가스는 공기보다 유전 강도가 훨씬 높기 때문에 GIS 장비는 공기 절연 개폐 장치보다 50~70% 더 작을 수 있습니다.

습기, 먼지, 염분으로부터 완전히 밀봉되어 해안 지역, 지하 변전소 또는 해양 플랫폼과 같은 열악한 환경에 적합합니다.

단점은 초기 비용이 더 높고 SF6 기반 시스템에서는 환경 문제가 있다는 것입니다.

5. 고체절연배전반

고체 절연 설계에서는 고전압 도체가 에폭시 수지 또는 유사한 고체 재료에 내장됩니다.

이는 완전히 밀봉되고 접촉에 안전한 구조를 제공하여 공극이나 가스 압력에 대한 의존성을 제거합니다.

고체 절연 개폐 장치는 고도, 습도 및 오염에 영향을 받지 않으며 SF6가 없어 환경 친화적입니다.

기존 공기 절연 개폐 장치보다 비용이 높지만 안전성, 소형화 및 지속 가능성의 균형이 잘 잡혀 있어 그린 빌딩 및 스마트 그리드 프로젝트에 널리 사용됩니다.

주요 차이점

• 구조:인출형 vs 고정형 vs 소형 RMU vs 밀폐형 탱크 vs 주조 고체
• 절연 매체: 공기, 가스 또는 고체 에폭시
• 주요 구성 요소:회로 차단기 및 부하 차단 스위치
• 적용 우선순위:유지보수 편의성, 비용 효율성, 공간 절약, 환경 적응성

엔지니어는 이러한 분류를 이해함으로써 예산, 신뢰성, 공간 조건 및 운영 환경에 따라 가장 적합한 고압 개폐 장치를 선택할 수 있습니다.

중압 배전반의 내부 구조와 핵심 구성 요소는 무엇입니까?

4개의 기능적 구획

• 부스바 구획: 패널 후면 상단에 위치하며 메인 부스바에서 전력을 수집 및 분배합니다.
• 회로 차단기/손수레 칸: 정상 작동 및 고장 차단을 위한 핵심 영역인 회로 차단기 트럭을 보관합니다.
• 케이블 구획: 들어오고 나가는 케이블을 연결하고 변류기 및 접지 스위치를 수용합니다.
• 저전압/계기실: 보조 제어, 보호 및 모니터링 장치를 설치합니다.

핵심 기능 구성 요소

• 메인 버스바: 전기 에너지를 수집하고 분배합니다.
• 회로 차단기/접촉기: 정상 또는 오류 조건에서 전류를 차단합니다.
• 단로기/부하 차단 스위치: 부하 시 절연 또는 스위칭 제공
• 변류기/전압 변환기: 측정을 위해 고전류 및 전압을 변환합니다.
• 접지 스위치: 유지 관리 중 안전한 접지를 보장합니다.
• 서지 피뢰기: 낙뢰 및 스위칭 과전압으로부터 보호
• 보호계전기: 결함을 감지하고 트립 신호를 보냅니다.

5개의 보호 안전 연동

• 차단기의 오작동 방지
• 부하시 차단기 이동 방지
• 회로가 작동 중일 때 접지 스위치가 닫히는 것을 방지합니다.
• 접지 스위치가 닫힐 때 회로 통전 방지
• 라이브 구획에 대한 접근을 방지합니다.

주요 응용 시나리오

• 전력 시스템:도시 및 산업 배전망의 핵심
• 산업분야: 철강, 석유화학, 광산업의 안정적인 전력 공급
• 상업 및 기반 시설: 건물, 병원, 공항, 데이터 센터
• 재생 가능 에너지: 그리드 시스템에 태양광 및 풍력 통합
• 특수 환경:해양 플랫폼, 고도가 높고 습도가 높은 지역

적합한 중압 배전반을 선택하는 방법은 무엇입니까?

1. 애플리케이션 및 네트워크 역할

1차 배전반에는 높은 고장 용량과 빈번한 작동이 필요합니다. 2차 유통은 컴팩트한 크기와 저렴한 비용에 중점을 둡니다.

2. 유지 관리 및 가동 중지 시간

인출형은 빠른 유지관리를 지원합니다. 고정 유형은 수리 중에 더 긴 가동 중지 시간이 필요합니다.

3. 환경조건

깨끗한 실내 공간을 위해 공기 단열이 되어 있습니다. 열악한 환경을 위한 GIS 또는 고체 절연.

4. 공간 가용성

공기 절연에는 더 많은 공간이 필요합니다. GIS 또는 고체 단열재는 공간을 50~70% 줄입니다.

5. 결함 수준

높은 결함 수준에는 회로 차단기 기반 시스템이 필요합니다. 중간 수준에서는 RMU 솔루션을 사용할 수 있습니다.

6. 예산 및 수명주기 비용

고정 및 RMU 유형은 초기 비용을 절감합니다. 인출형, GIS 및 견고한 단열재는 장기적인 가치를 제공합니다.

7. 환경 및 안전 요구 사항

SF6 프리 시스템은 고체 또는 친환경 가스 단열재를 사용합니다. 완전히 밀폐된 디자인은 공공 안전을 향상시킵니다.
