11KV 실내 금속 클래드 중압 배전반

제품 모델

주요 기술 매개변수

근무 조건

1. 주변 공기 온도: 최대 +40°C, 최소 –15°C.

2. 상대 습도: 일일 평균 ≤95%, 해당 일일 평균 수증기압은 2.2KPa를 초과하지 않습니다. 월 평균 90% 이하, 해당 월 평균 수증기압은 1.8KPa를 초과하지 않습니다.

3. 고도: 해발 1000m를 초과하지 않습니다.

4. 진도 : 진도 8 이하

5. 주변 공기는 부식성 또는 가연성 가스, 수증기 또는 이와 유사한 물질로 인해 심각하게 오염되지 않아야 합니다.

6. 설치장소는 진동이 심한 곳이 아니어야 합니다.

7. 작동 조건이 GB3906에 명시된 정상 한도를 초과하는 경우, 사용자와 당사는 협의를 통해 필요한 조항에 대해 상호 합의해야 합니다.

인출형 금속폐쇄배전반이란?

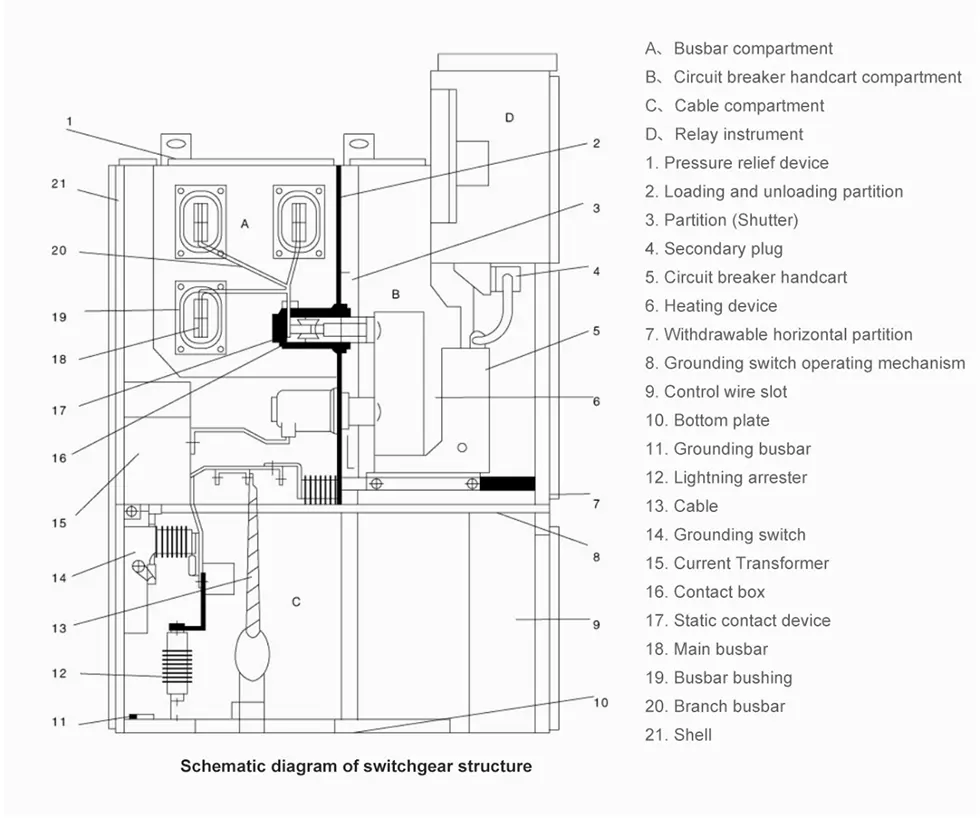

KYN28-12 11KV 실내 금속 클래드 중전압 개폐 장치는 회로 차단기 트럭이 개폐 장치의 중간 구획에 설치되는 전기 장치입니다. 전체 인클로저는 금속 파티션에 의해 4개의 독립적인 구획으로 구분됩니다.

1. 차단기 구획(가운데):진공 회로 차단기 트럭(예: VS1 또는 VD4)을 수용합니다. 트럭에는 서비스, 테스트/격리, 제거의 세 가지 위치가 있습니다. 쉽게 랙에 넣거나 뺄 수 있어 유지 관리가 편리합니다. 차단기 교체 시 전체 패널의 전원을 차단할 필요가 없습니다.

2. 버스바 구획:상단 후면 부분에 위치합니다. 여러 스위치기어 패널을 연결하는 메인 버스바와 분기 버스바가 포함되어 있습니다.

3. 케이블 수납공간:후면 하단에 위치합니다. 나가는 케이블, 서지 방지기 및 접지 스위치를 연결하는 데 사용됩니다.

4. 저전압(기기) 구획:전면 상단에 위치합니다. 보호 계전기(마이크로컴퓨터 기반), 계측기, 표시등 및 기타 보조 구성 요소를 수용합니다.

관찰 창:각 구획은 접지된 금속 파티션으로 완전히 분리되어 있어 한 구획의 내부 아크 결함이 인접한 구획에 영향을 미치는 것을 효과적으로 방지합니다. 전면 패널에는 트럭 위치와 격리 접촉 상태를 볼 수 있는 관찰 창이 있습니다.

주요 구성 요소 구성

KYN28-12 인출형 금속 폐쇄형 배전반의 장점은 무엇입니까?

1. 높은 신뢰성:강력한 내부 아크 내성을 갖춘 금속 피복 구조로 안전성을 보장합니다.

2. 유지관리가 용이합니다.인출형 설계 – 차단기 교체가 단 몇 분만에 완료되므로 정전 시간이 크게 단축됩니다.

3. 5중 방지 인터록:기계적/전기적 인터록은 5가지 유형의 오작동을 방지합니다(예: 부하 차단 전환 없음, 우발적인 작동실 진입 방지).

4. 높은 표준화:많은 국내 제조업체의 성숙한 생산, 우수한 예비 부품 호환성, 낮은 조달 및 유지 관리 비용.

5. 유연한 구성:다양한 주요 연결 방식에 맞게 수신, 송신, 미터링, PT, 버스 타이 패널 등으로 조립할 수 있습니다.

KYN28-12 인출 금속 폐쇄 개폐 장치 VS 기타 개폐 장치

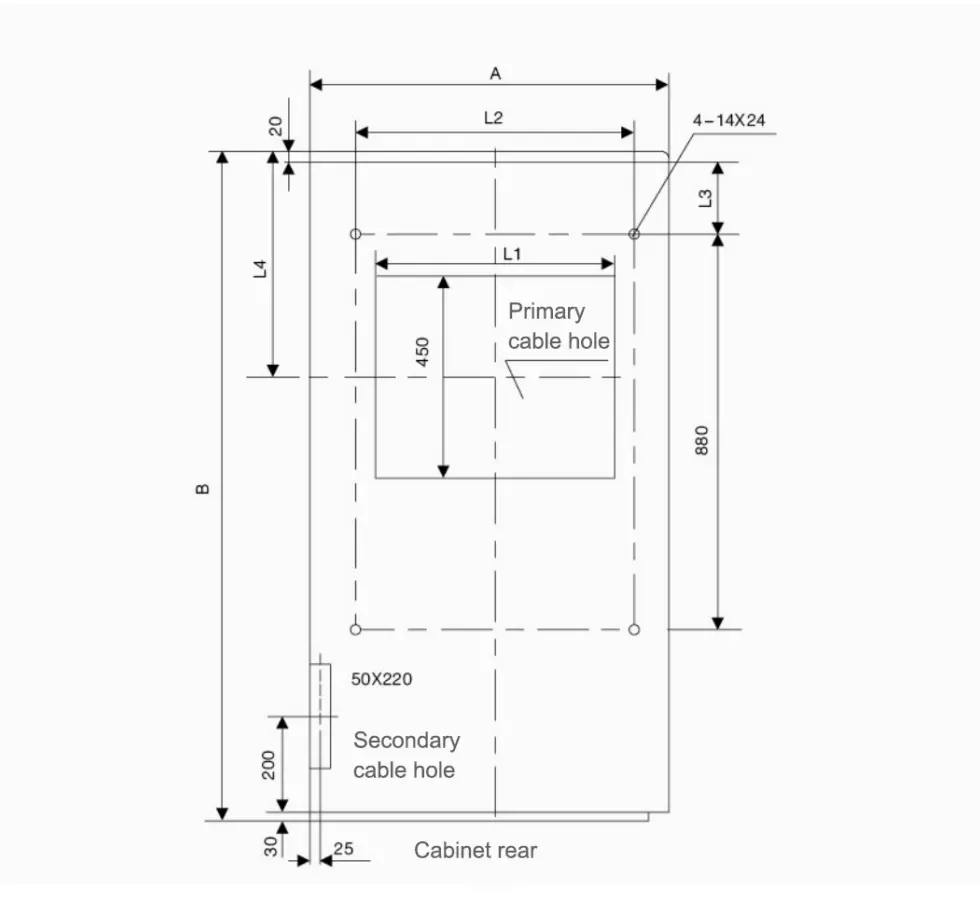

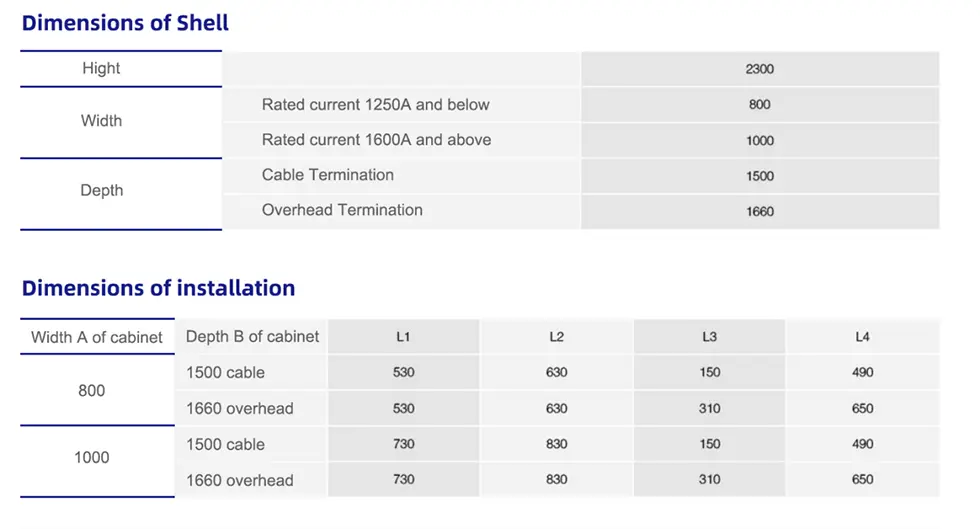

개폐 장치 구조 및 설치의 개략도

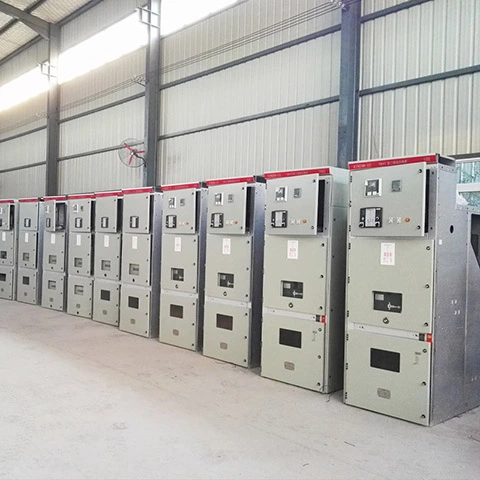

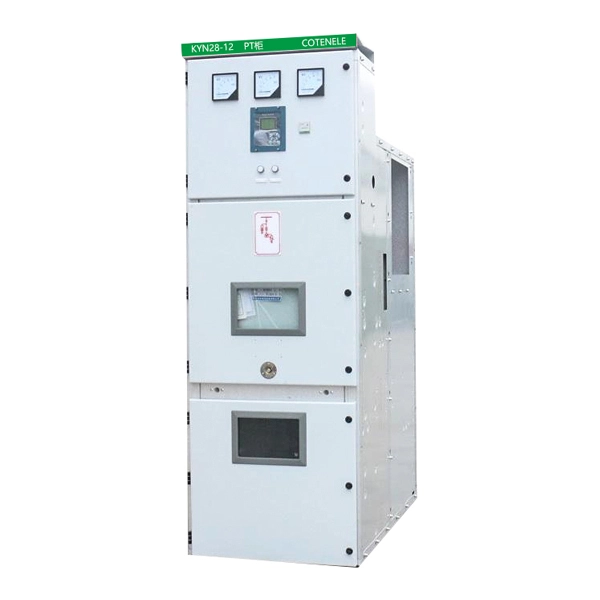

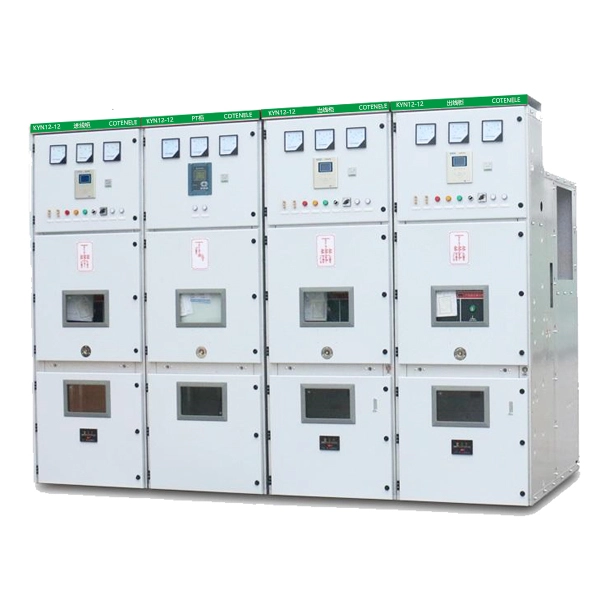

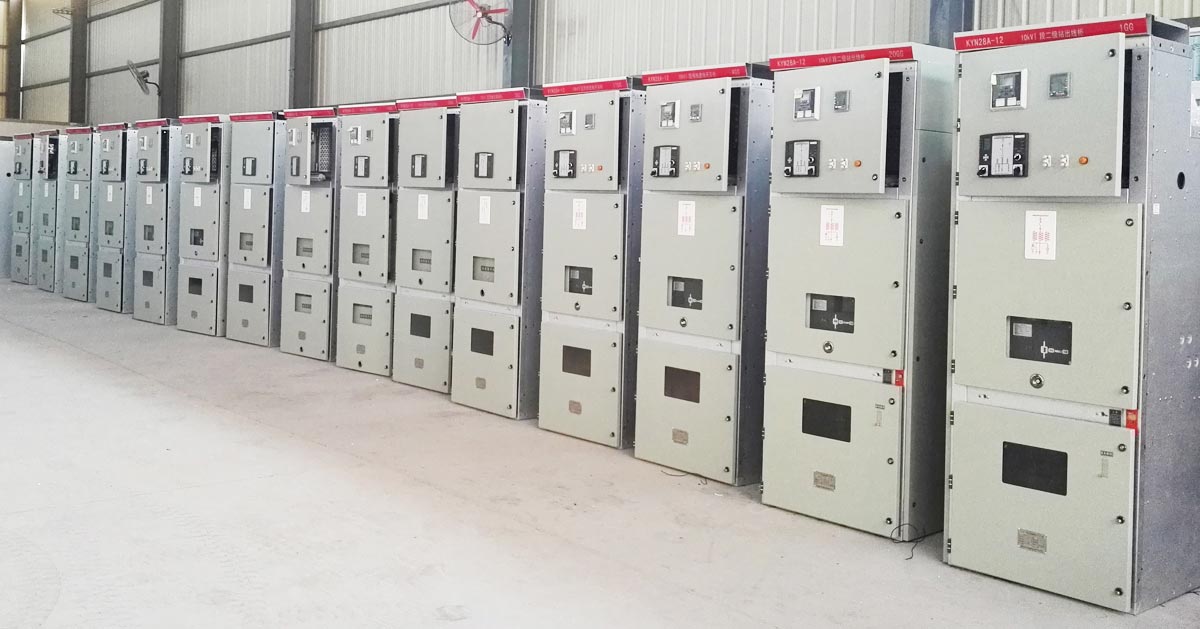

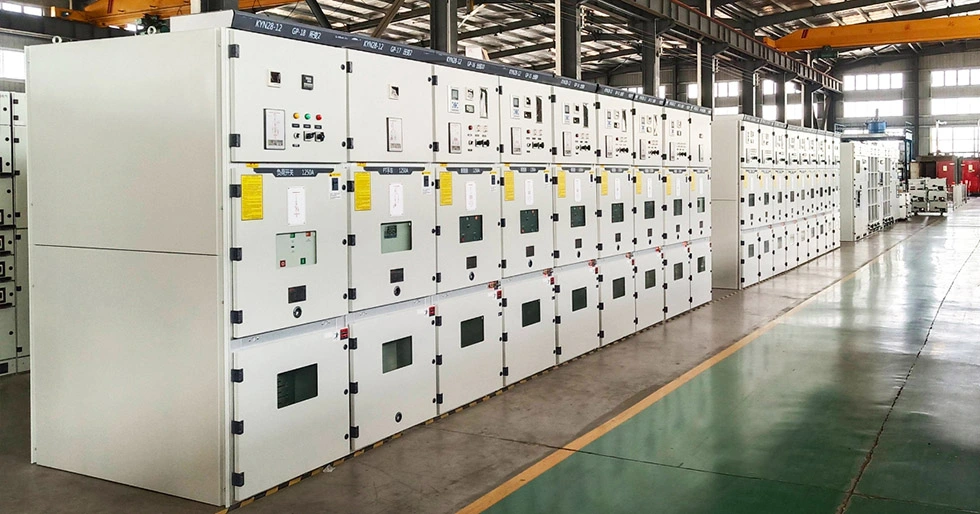

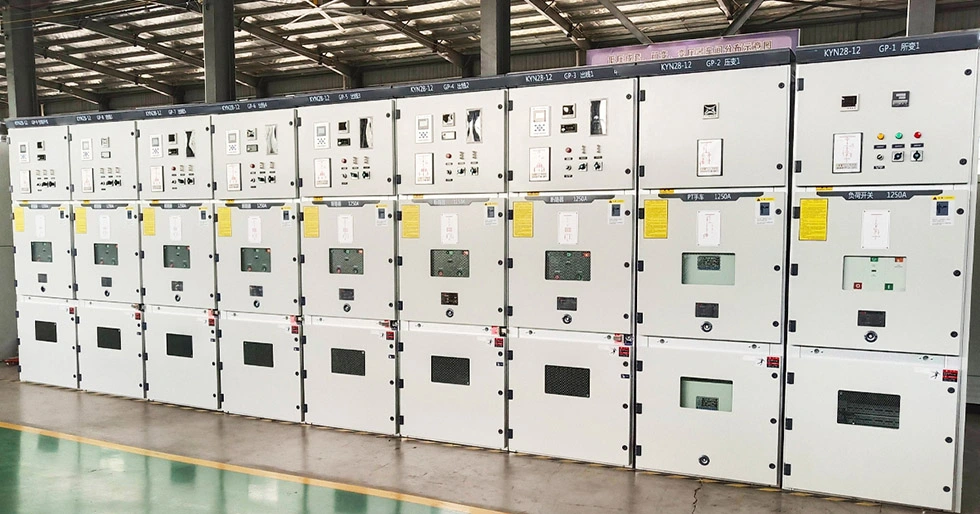

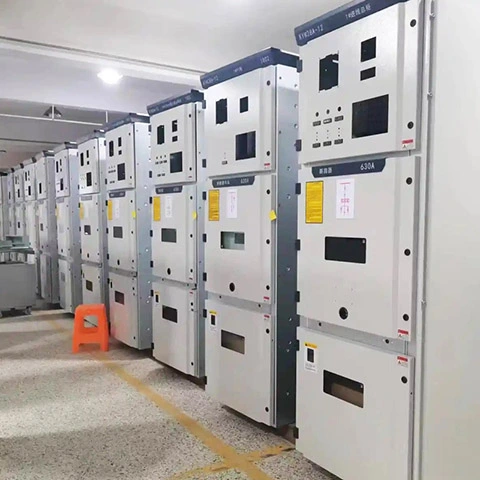

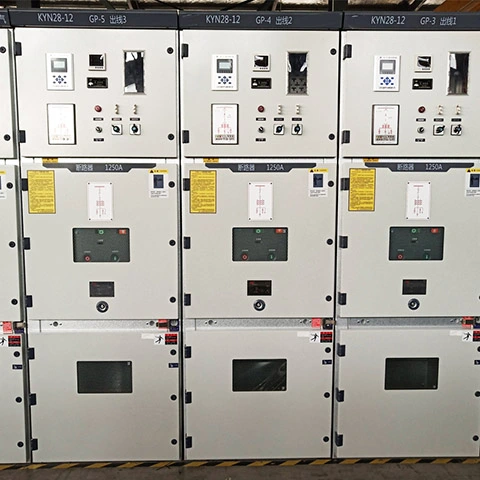

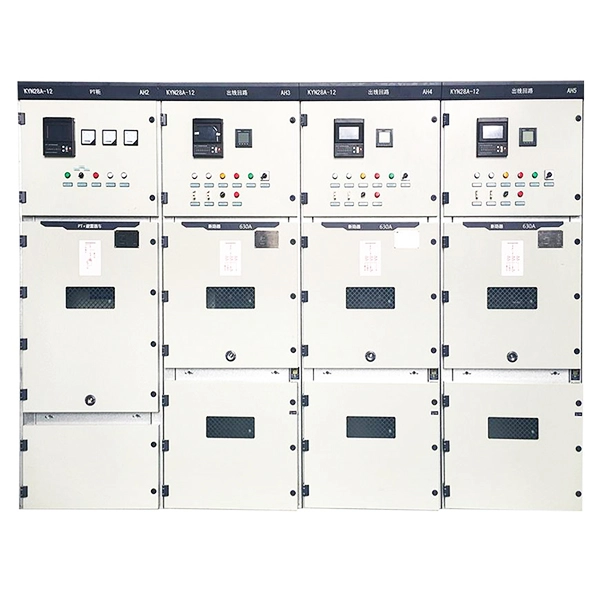

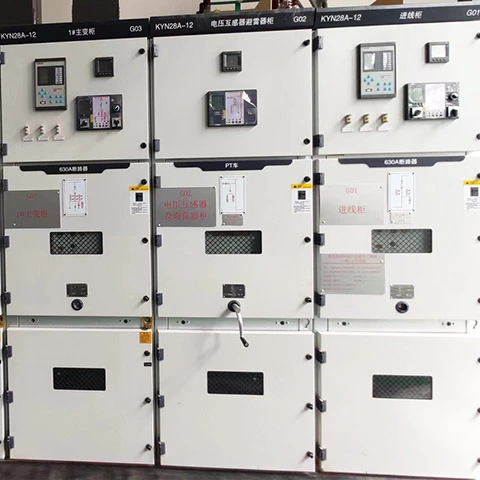

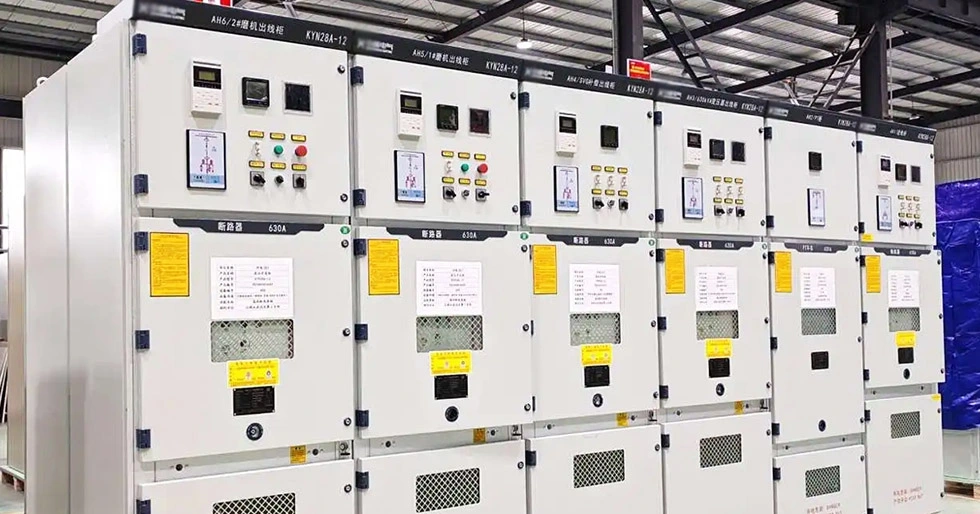

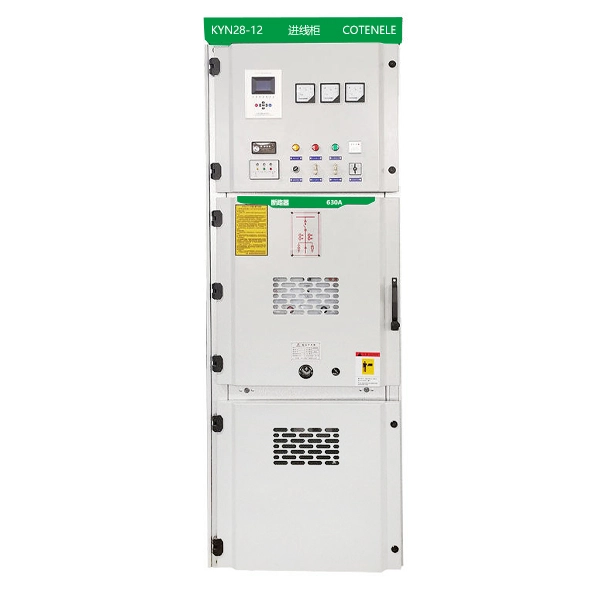

제품 쇼
