11KV 중압 가스 절연 개폐 장치

Cotenele은 중국 배전 장비의 주요 제조업체 중 하나이며 당사 제품에는 LV 및 MV 개폐 장치, 링 메인 장치 및 내부 핵심 구성 요소가 포함됩니다. 11KV 중전압 가스 절연 개폐 장치는 컴팩트한 구조로 견고하고 내구성이 뛰어나며 안전하고 안정적인 성능을 가지고 있습니다. 도시 배전, 상업용 건물, 풍력 및 태양광 발전소, 공간이 제한된 산업 현장에 널리 사용됩니다.

문의 보내기

제품 설명

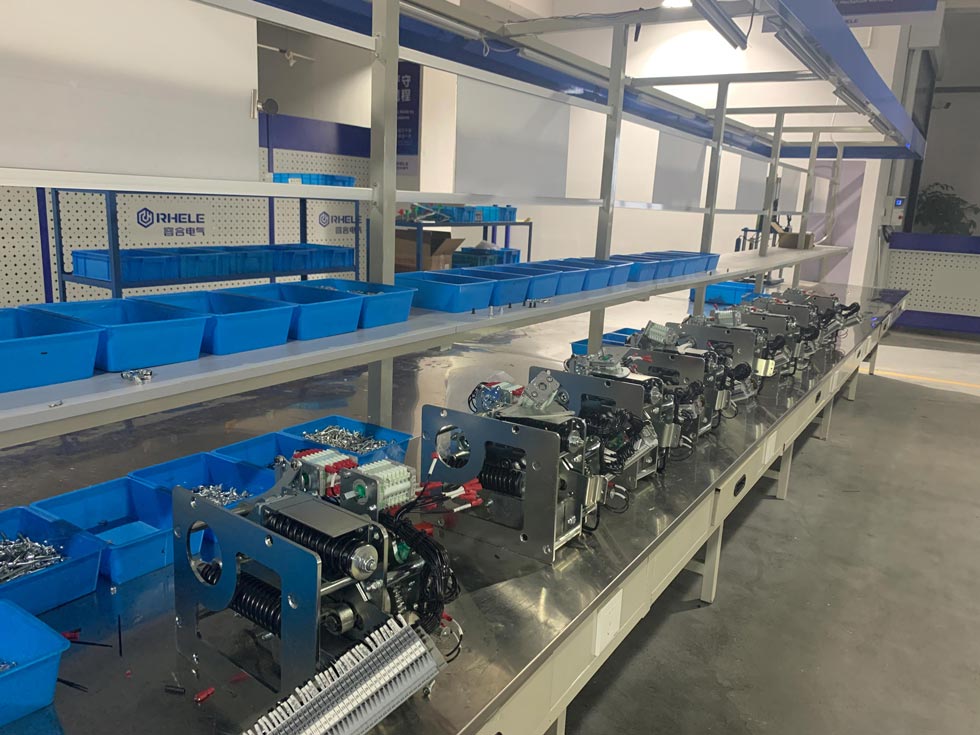

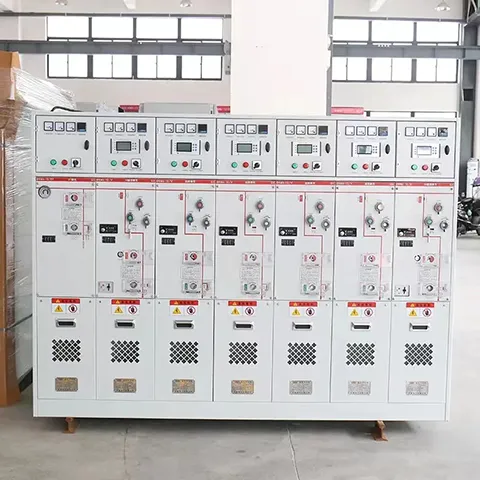

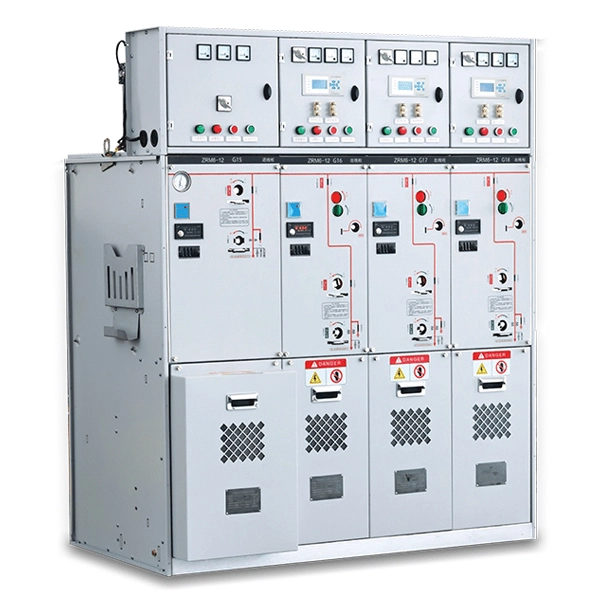

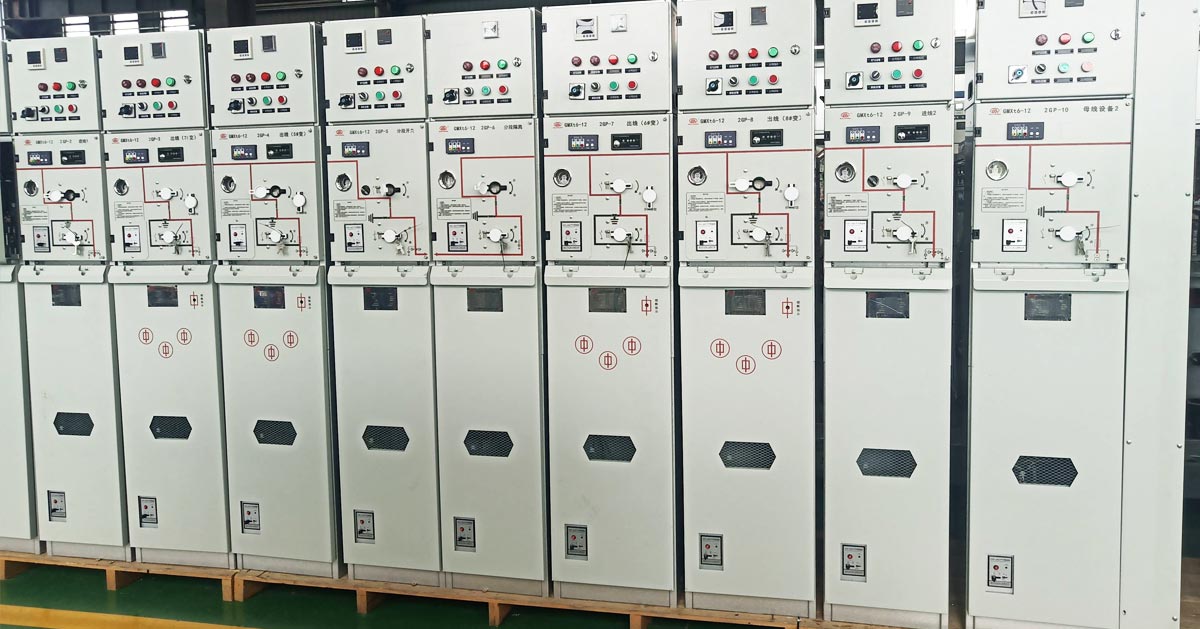

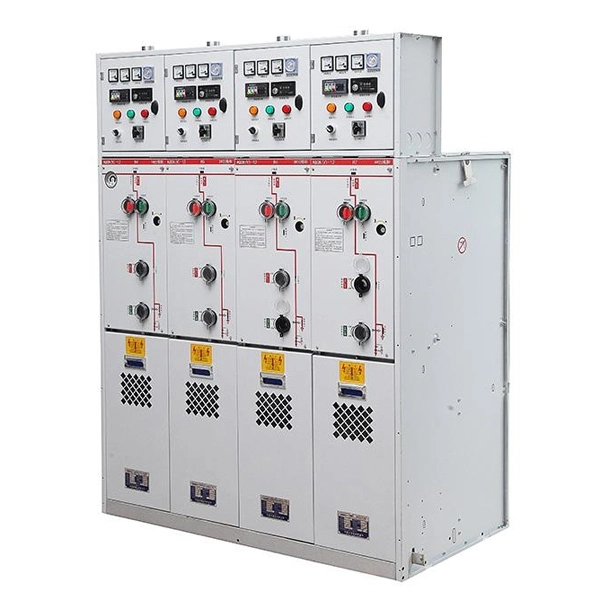

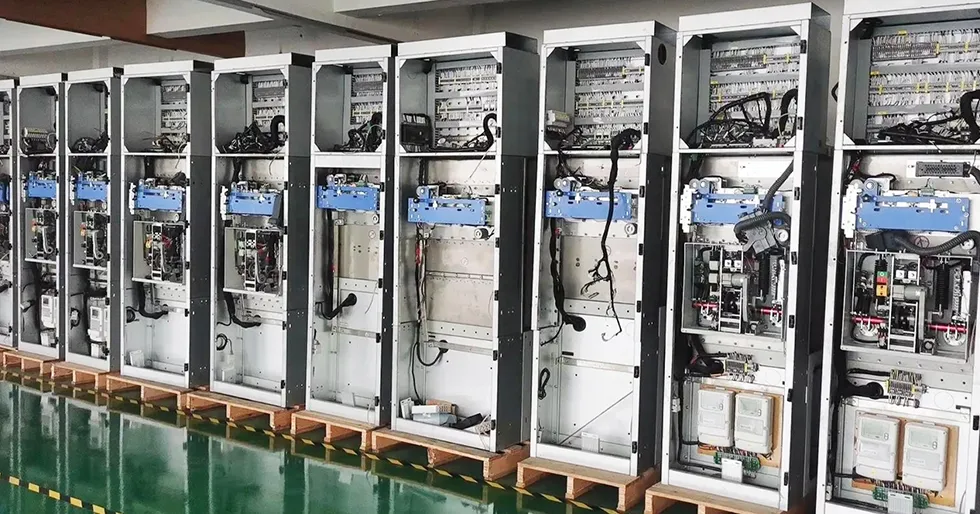

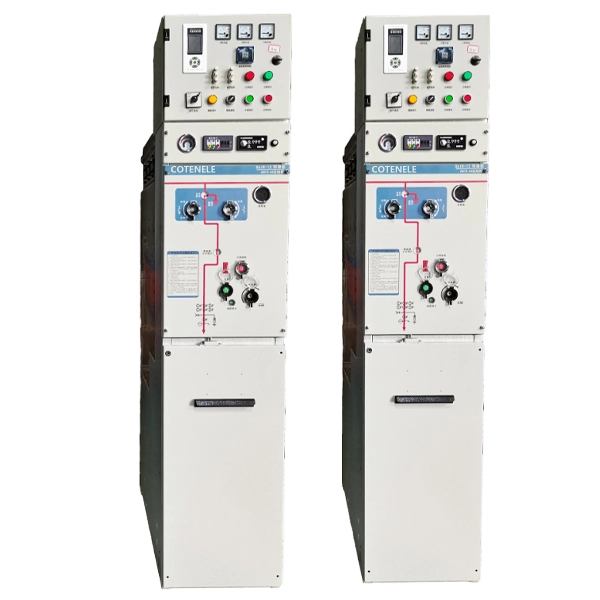

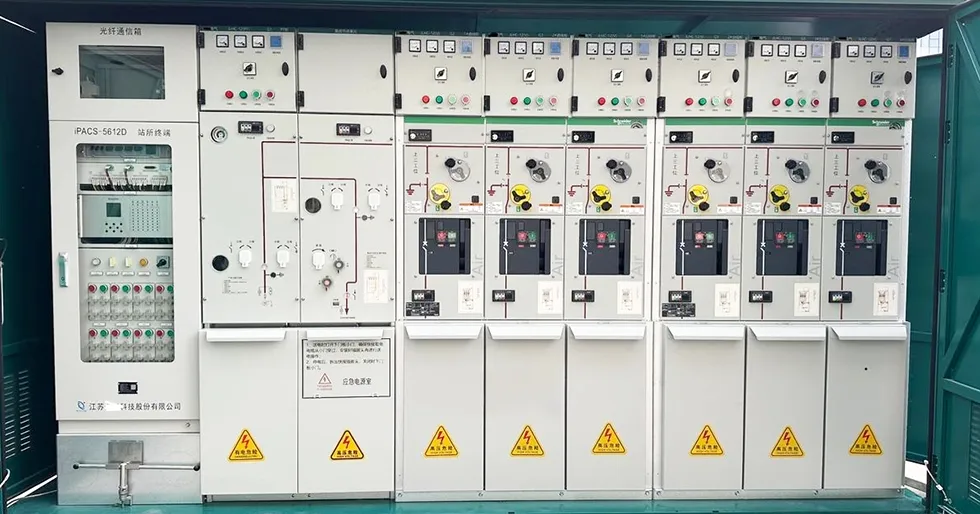

가스절연 개폐장치는 Cotenele의 주요 제품 중 하나입니다. 11KV 중압 가스 절연 개폐 장치는 회로 차단기, 단로기 및 모선을 포함한 모든 활성 구성 요소가 절연 가스로 채워진 기밀 스테인리스 스틸 탱크 내부에 밀봉되어 있는 소형 금속 밀폐형 중압 배전 솔루션입니다. 이 완전히 밀봉된 설계는 습기, 염무, 먼지 및 작은 동물과 같은 환경 요인에 대한 탁월한 보호 기능을 제공하여 C-GIS가 열악한 조건에서도 안정적으로 작동하도록 보장합니다.

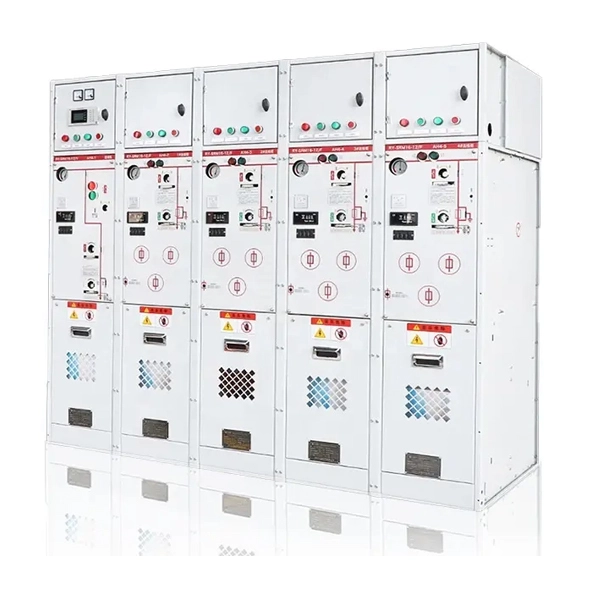

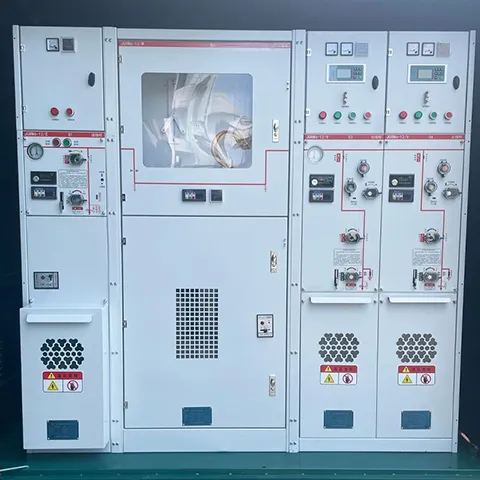

11kv Medium Voltage Gas Insulated Switchgear

C-GIS는 공간이 제한적이고 신뢰성이 중요한 도시 배전망, 고층 빌딩, 지하 변전소, 풍력 발전 단지, 태양광 발전소, 산업 시설에 널리 사용됩니다. 소형성, 견고성 및 낮은 수명주기 비용이 결합되어 중전압 배전 시스템에 선호되는 선택입니다.

Cotenele의 C-GIS 제품은 다음과 같은 주요 국내 및 국제 표준을 준수합니다.

GB/T 11022

GB 3906

IEC 62271-200

IEC 62271-100

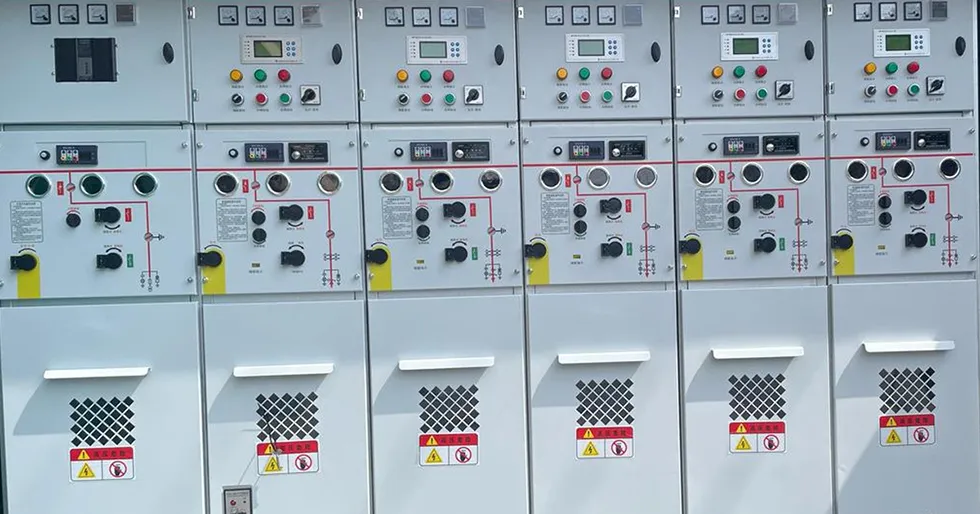

11kv Medium Voltage Gas Insulated Switchgear

가스 절연 개폐 장치의 기술 변수

매개변수 카테고리	매개변수 이름	값	비고
기본 전기	정격전압	12KV
	정격 주파수	50/60Hz	선택 과목
	정격전류	630~3150A	특수 설계의 경우 최대 4000A
절연 수준	1분 전력-주파수 내전압 (상간 및 접지)	42KV	격리 휴식: 48KV
	낙뢰 충격 내전압(상- 위상 및 접지)	75KV	격리 휴식: 85KV
	보조 회로 전력 주파수 내성 전압	2KV	제어 및 보조 회로
스위칭 기능	정격 단락 차단 전류	25/31.5/40 카	회로 차단기
	정격 단시간 전류 / 지속	20~40KA/3~4s
	정격 피크 내전류	50~100KA	복원력
	정격 단락 전류 만들기	50~100KA
	정격 전달 전류(스위치 퓨즈 콤비네이션)	1750A
기계 및 밀봉	기계적 수명(차단기)	≥10,000 작업	진공형
	기계적수명(부하스위치)	≥5,000 작업	SF₆ 퍼퍼 또는 진공청소기
	기계적 수명(단로기/접지 스위치)	≥3,000 작업	3위치 스위치
	SF₆Gas 정격압력(20℃ 기준)	0.02~0.05MPa
	SF₆Gas 연간 누출율	≤0.01%~0.1%	업계 최고: ≤0.01%
보호 및 안전	가스실 보호 등급	IP67	방진, 임시 침수
	인클로저 보호 등급	IP4X/IP41	보호 >1mm 고체
	내부 아크 결함 내성	31.5KA/0.5~1초
환경 조건자	주변 온도	-25℃~+40℃	요청 시 더 넓은 범위
	고도	≤3000m	1000m 이상에서 등급 감소
	상대습도	일일 평균≤95%	월간 평균≤90%
일반적인 치수	폭×깊이×높이	~375~600×750~1400×1300~2500mm	현재 등급에 따라 다름

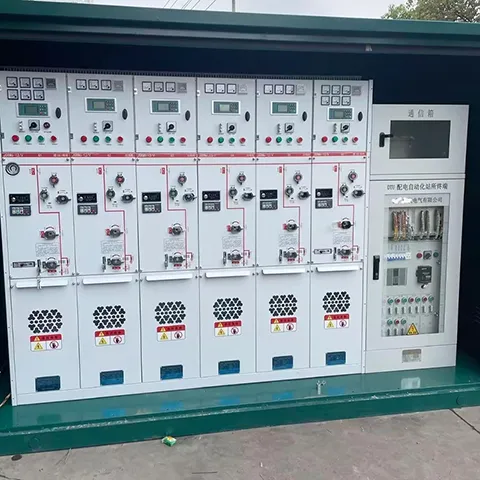

11kv Medium Voltage Gas Insulated Switchgear

가스절연개폐장치의 원리는 무엇입니까?

11KV 중압 가스 절연 개폐 장치 및 링 메인 장치의 주요 작동 원리는 충전부를 외부 환경으로부터 물리적으로 격리하는 것입니다.

작동 원리:회로 차단기, 단로기, 모선과 같은 가스 절연 스위치기어 또는 링 주요 장치의 작동 부분은 기존의 공기를 절연 매체로 대체하는 가압 절연 가스로 채워진 기밀 스테인리스 스틸 가스 상자 내부에 밀봉되어 장비가 환경 영향에 영향을 받지 않도록 합니다.

절연 및 아크 소화: 가스박스의 절연 가스(예: SF₆, N2, 건조 공기)는 탁월한 절연 기능을 제공합니다. 회로가 열리면 아크가 생성되고 진공 차단기가 아크를 효과적으로 소멸시켜 안전한 연결 해제를 보장합니다.

주요 구성 요소: 일반적인 C-GIS 장치는 주로 가스 탱크, 스위칭 요소(진공 회로 차단기, 단로기 등), 작동 메커니즘, 저전압 제어 구획 및 케이블 구획으로 구성됩니다.

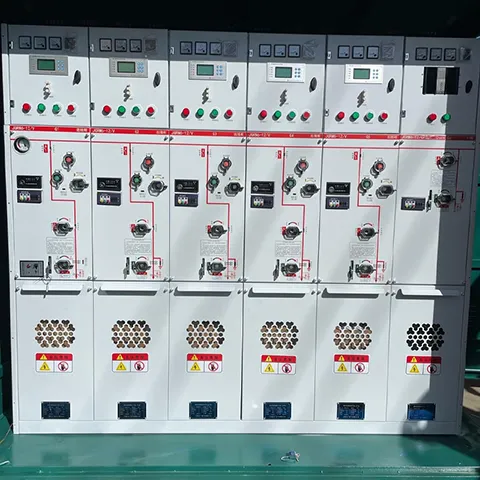

11kv Medium Voltage Gas Insulated Switchgear

가스절연개폐장치나 링메인유닛의 장점은 무엇입니까?

기존의 공기 절연 개폐 장치와 비교하여 11KV 중압 가스 절연 개폐 장치는 많은 중요한 장점을 가지고 있습니다.

첫째, 가압절연가스는 공기에 비해 절연내력이 2~3배 정도 강하며, 이러한 SF₆, N2 등의 가스를 이용하면 건조공기의 절연성능을 대폭 향상시킬 수 있습니다. 더 높은 전압 레벨에서 이러한 이점은 더욱 두드러지며, 이는 더 작은 크기의 특징을 가지며 더 작고 공간 절약적인 장치를 개발하는 데 도움이 될 것입니다.

둘째, 우수한 절연 성능 외에도 가압 가스는 아크 소화 능력을 향상시켜 회로 차단 성능을 향상시킵니다.

셋째, 완전밀봉 및 기밀구조로 배전반 자체가 결로, 오염, 소형동물, 화학오염물질 등 외부 유해환경 요인에 저항할 수 있다. 따라서 가혹하거나 까다로운 환경에서도 안정적으로 작동할 수 있습니다. 2002년 독일 엘베강에 대규모 홍수가 발생했지만 침수된 팽창식 개폐 장치는 빠르게 작동을 재개하여 열악한 환경에서도 가스 절연 캐비닛의 안정적이고 안전한 작동 능력을 입증했습니다.

기존 AIS와 비교하여 C-GIS는 여러 차원에서 상당한 이점을 보여 주지만 몇 가지 제한 사항도 있습니다.

KYN61-40.5 스위치기어의 제품 장점은 무엇입니까?

측면	C-GIS	AIS
크기 및 설치 공간	콤팩트함: AIS 부피의 약 1/3로 변전소 바닥 공간을 크게 절약합니다.	대형: 위상 간 및 위상 간 간격을 위한 상당한 공간이 필요합니다.
환경 적응성	우수함: 완전 밀봉, 높은 보호 등급, 결로, 오염, 염수 안개 및 소형 동물에 대한 저항력이 있습니다. 열악한 환경(야외, 해안, 높은 고도)에 이상적입니다.	나쁨: 개방형 구조, 환경 조건에 취약함, 습한 지역에서 응결 결함이 발생하기 쉬움.
유지관리 비용	매우 낮음: 핵심 구성 요소는 유지 관리가 필요하지 않으므로 수동 검사 및 유지 관리 작업이 크게 줄어들고 수명 주기 비용이 낮아집니다.	높음: 정기적인 청소, 검사 및 유지 관리가 필요합니다.
안전	매우 높음: 충전부가 완전히 밀폐되어 있어 작업자의 감전 위험이 감소하고 작동 안전성이 높습니다.	보통: 충전부가 노출되어 특정 안전 위험이 있습니다.
환경 우정	동향: 기존 SF₆는 지구 온난화 가능성이 높지만, 새로운 친환경 가스(건조공기,N2)가 주류로 자리잡고 있어 "그린" 그리드를 가능하게 합니다.	더 나은 점: 온실가스 배출이 없습니다.
초기투자	높음:복잡한 기술과 높은 제조 정밀도로 인해 AIS보다 조달 비용이 높아집니다.	낮은: 성숙한 기술, 상대적으로 저렴한.
유지 편의	불편함: 내부 구성 요소가 보이지 않습니다. 내부 결함을 찾아 수리하기가 더 어려워서 정전 시간이 길어집니다.	편리성: 구성 요소가 눈에 보이고 결함을 쉽게 찾아서 교체할 수 있습니다.
