구매하기 전에 고압 배전반의 품질을 평가하는 방법은 무엇입니까?

소개: 품질은 납품 전에 얻어지는 것이지 납품 후에 발견되는 것이 아닙니다.

브로셔에서 고압 배전반 패널이 인상적으로 보입니다. 스테인레스 스틸 인클로저가 빛납니다. 데이터 시트의 사양은 모든 올바른 상자를 선택합니다. 그러나 30년 동안 안정적으로 작동하는 패널과 콜백, 가동 중지 시간 및 값비싼 개조를 생성하는 패널 간의 차이는 PDF에서 볼 수 없습니다. 이는 장비가 프로젝트 현장에 도달하기 오래 전에 내려진 제조 프로세스, 테스트 규율 및 엔지니어링 결정에 포함되어 있습니다.

조달 전문가, 컨설팅 엔지니어 및 자산 관리자의 경우 구매 전 스위치기어 품질을 평가하는 것은 명판이 주문과 일치하는지 확인하는 것이 아닙니다. 이는 제조업체가 전체 서비스 수명 동안 약속대로 작동할 장비를 제공할 수 있는 프로세스, 테스트 역량 및 품질 문화를 갖추고 있는지 여부를 결정하는 것입니다.

이 기사에서는 구매 주문이 발행되기 전에 고압 개폐 장치 품질을 평가하기 위한 구조화된 프레임워크를 제공합니다. 공장 생산 능력과 유형 테스트 검증부터 구성 요소 품질 및 문서화 규율에 이르기까지 가장 중요한 영역을 다루고 각 영역에서 무엇을 찾아야 하는지 설명합니다.

1. 데이터시트가 아닌 공장에서 시작하세요

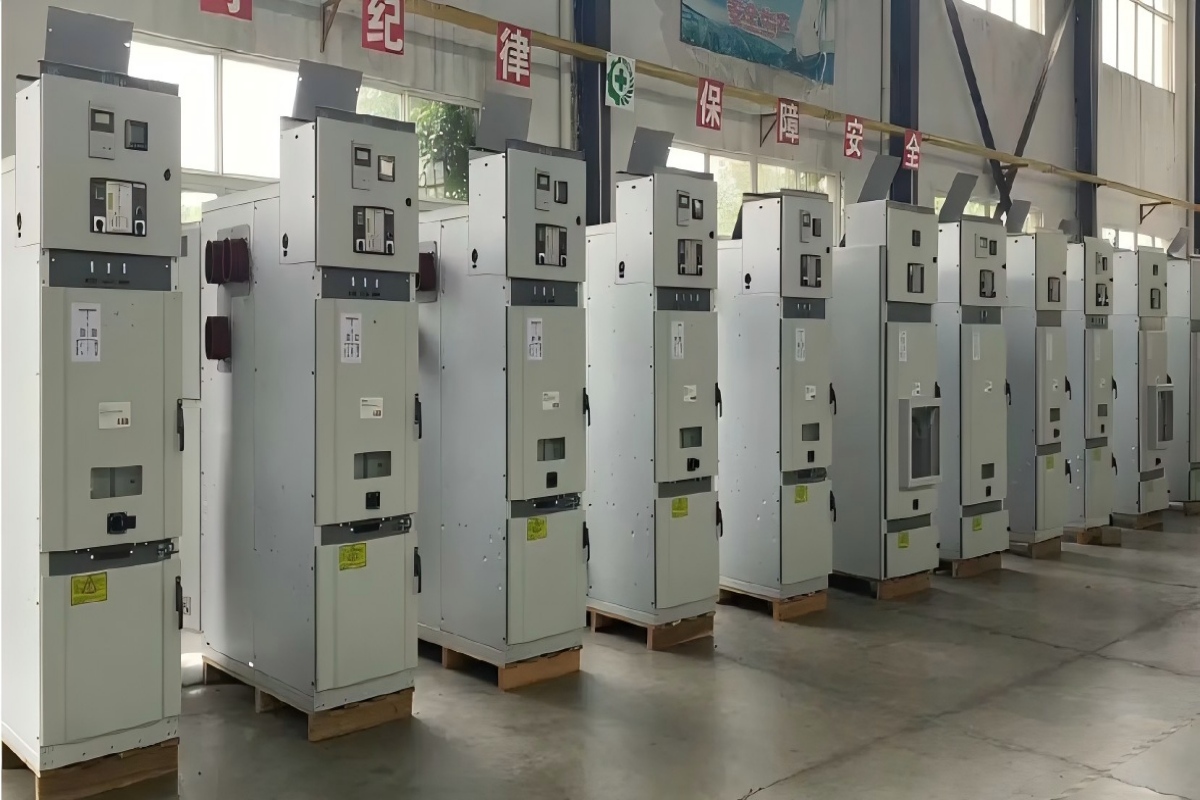

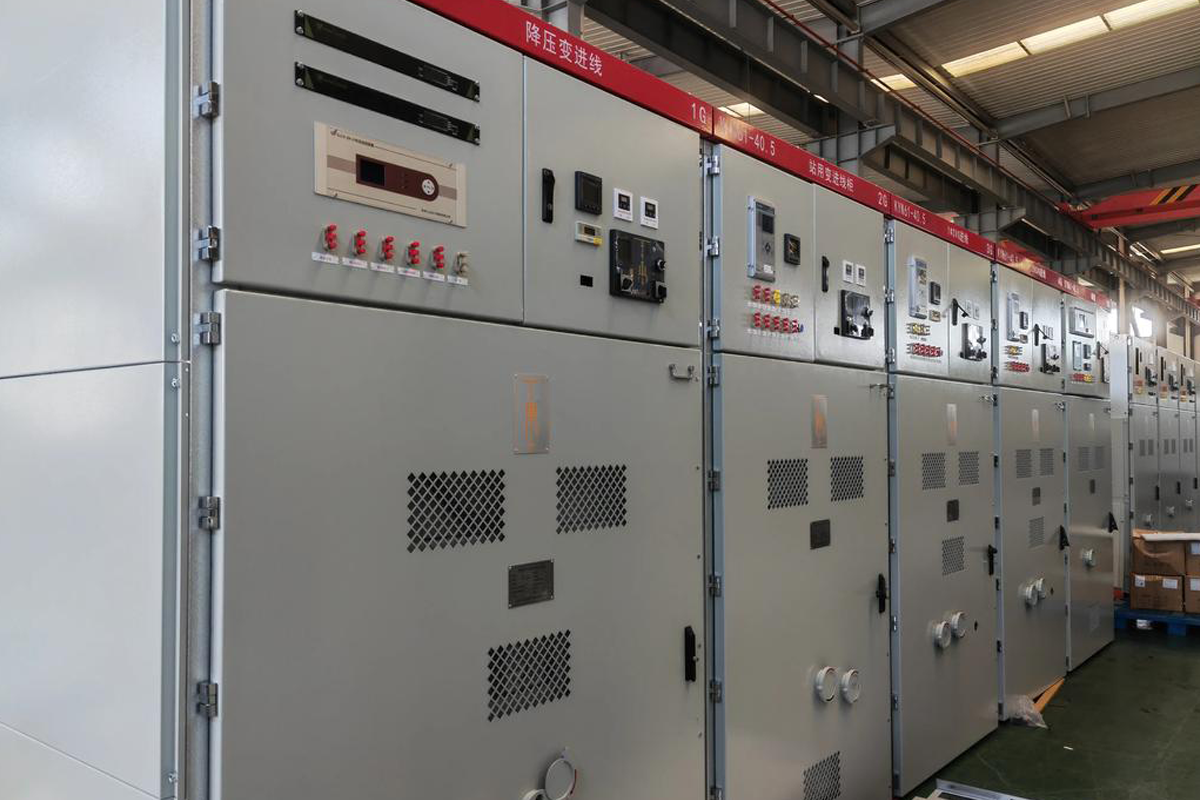

스위치기어 품질을 평가할 때 가장 눈에 띄는 단계는 스위치기어가 어디서 어떻게 만들어졌는지 확인하는 것입니다. 공장 방문은 어떤 문서가 전달할 수 있는 것보다 제조업체의 품질 역량에 대해 더 많은 것을 알려줍니다. 방문이 불가능할 경우 생산라인, 테스트 시설, 최근 완료된 주문에 대한 자세한 사진과 영상을 요청하는 것이 차선책입니다.

공장을 평가할 때 인상보다는 프로세스 지표에 중점을 둡니다. 생산 현장이 명확하게 정의된 워크스테이션으로 구성되어 있습니까? 아니면 패널이 무질서한 레이아웃으로 조립되고 있습니까? 작업자가 보정된 설정의 토크 렌치를 사용하고 있습니까, 아니면 느낌으로 볼트를 조이고 있습니까? 진공 차단기, 에폭시 수지 폴, 보호 계전기 등 들어오는 구성 요소가 통제된 조건에 보관되고 공급업체를 추적할 수 있습니까? 이러한 프로세스 세부 사항은 완제품의 품질을 대표하는 것입니다.

COTENELE의 고압 스위치기어 생산은 각 단계에서 공정 중 품질 검사를 통해 정의된 제조 순서를 따릅니다. 진공 차단기용 에폭시 수지 극은 자동 압력 겔화 장비를 사용하여 사내에서 주조됩니다. SF₆ 없는 RMU용 스테인리스 스틸 탱크는 통제된 조건에서 용접, 누출 테스트 및 밀봉됩니다. 완성된 패널은 공장에서 출고되기 전에 정기적인 테스트를 거칩니다.

2. 유형 테스트 검증 - 완전하고 독립적으로

IEC 62271-200에 따른 유형 테스트는 스위치기어 품질 보증의 기초입니다. 이는 설계가 서비스 중에 직면하게 되는 전기적, 기계적, 열적 응력을 견딜 수 있음을 보여줍니다. 그러나 "유형 테스트"는 업계에서 부정확하게 사용되는 용어입니다. 제조업체에 물어볼 질문은 "이 장비는 형식 테스트를 거쳤습니까?"가 아닙니다. "독립적인 IEC 공인 연구소에서 완전한 형식 테스트 보고서를 지금 당장 제공할 수 있습니까?"입니다.

고압 개폐 장치의 형식 테스트 프로그램에는 단락 차단 및 투입 테스트, 단시간 내전류 테스트, 온도 상승 테스트, 절연 테스트 및 내부 아크 테스트가 포함됩니다. 이들 각각은 제공되는 특정 패널 구성 및 모듈 조합에서 수행되어야 합니다. 전체 프로그램을 완료한 제조업체는 주저 없이 보고서를 제공합니다. "IEC 표준에 따라 검증된 설계" 또는 "진행 중인 테스트 보고서"와 같은 문구를 사용하는 제조업체는 문서가 아직 존재하지 않는다는 신호입니다.

보고서의 존재 외에도 해당 범위를 검토합니다. 테스트된 구성이 견적된 구성과 일치하는지 확인하세요. 단락 정격, 내부 아크 분류 및 기계적 내구성 등급이 프로젝트 요구 사항을 충족하는지 확인하십시오. 테스트 연구소가 사내 시설이 아닌 진정으로 독립적이고 IEC 인증을 받았는지 확인하세요.

COTENELE은 모든 입찰 제출 시 공인된 제3자 연구소로부터 IEC 62271-200 형식 테스트 인증서를 제공합니다. 보고서는 전체 테스트 시퀀스를 다루며 주문 후가 아닌 주문이 이루어지기 전에 제공됩니다.

3. 핵심 스위칭 및 절연 부품 검사

진공 차단기와 절연 시스템은 모든 고압 배전반 패널의 핵심입니다. 이러한 구성 요소의 품질은 장비의 신뢰성, 유지 관리 프로필 및 서비스 수명을 결정합니다.

진공 차단기의 경우 진공 차단기는 가장 중요한 구성 요소입니다. 인터럽터의 원산지와 제조 혈통을 평가합니다. 고압 애플리케이션 분야에서 실적이 있는 인정받은 제조업체에서 생산됩니까? 어떤 접점 재료가 사용됩니까? 구리-크롬은 전도성과 아크 침식 저항성을 결합한 업계 표준입니까? 단속기는 수명 동안 밀봉되어 서비스 수명 동안 유지 관리가 필요하지 않습니까, 아니면 주기적인 진공 무결성 검사를 요구하도록 설계되어 있습니까?

단열 시스템도 마찬가지로 중요합니다. 공기 절연 개폐 장치의 경우 위상 간 및 위상 간 간격이 IEC 요구 사항을 충족하거나 초과하는지 확인하십시오. 가스 절연 장비의 경우 절연 매체(지구 온난화 가능성이 전혀 없는 건조한 공기 또는 질소, 또는 현재 및 예측 가능한 환경 규정을 충족하는 대안)를 확인하십시오. 스테인리스강 가스 탱크는 가스 모니터링이나 재충전이 필요 없는 평생 밀봉된 압력 용기로 설계 및 테스트되어야 합니다.

COTENELE의 VS1 진공 회로 차단기는 자격을 갖춘 공급업체의 평생 밀봉된 진공 차단기와 내부 주조된 에폭시 수지 극 절연체를 함께 사용합니다. 당사의 SF₆ 프리 RMU는 전체 30년 설계 수명 동안 용접, 누출 테스트 및 밀봉된 스테인리스 스틸 탱크의 절연 매체로 건조한 공기를 사용합니다.

4. 작동 메커니즘 및 기계적 인터록 평가

작동기구는 차단기가 열리거나 닫힐 때마다 움직이는 부품입니다. 디자인과 제작 품질은 장비의 기계적 내구성과 장기적인 신뢰성에 직접적인 영향을 미칩니다.

현대식 고압 회로 차단기는 에너지 저장 스프링 메커니즘을 사용합니다. 작은 모터가 몇 초에 걸쳐 닫힘 스프링을 충전합니다. 닫기 명령이 주어지면 저장된 에너지가 거의 즉시 방출되어 접점을 닫습니다. 투입되는 동안 개폐 스프링이 동시에 충전되므로 차단기는 즉시 트립될 준비가 됩니다. 이 메커니즘은 IEC 62271-100에 따라 M2 클래스 기계적 내구성(고장 없이 10,000회 작동) 등급을 받아야 합니다.

메커니즘의 구성을 평가합니다. 스프링, 연결 장치 및 래치는 피로와 부식에 저항하는 재료로 만들어졌습니까? 패널에서 차단기를 제거하지 않고도 검사를 위해 메커니즘에 접근할 수 있습니까? 여러 작업에 걸쳐 기계적 작업이 원활하고 일관성이 있습니까? 아니면 바인딩이나 변형의 징후가 보입니까?

안전한 작동 순서를 시행하는 기계적 연동 시스템도 마찬가지로 중요합니다. 부하 시 닫힘 방지, 부하 시 단로기 열림 방지, 통전 접지 방지, 접지 적용 시 닫힘 방지, 충전실로의 진입 방지 등 "5가지 방지" 인터록은 보조 전원에 의존하지 않고 안정적으로 작동해야 합니다. 공장 방문 중에 이러한 인터록을 테스트하거나 정기 테스트 중에 인터록 확인에 대한 비디오 증거를 요청하십시오.

5. 저전압 구획 및 배선 검사

저전압 구획에는 스위치기어에 지능을 부여하는 보호 계전기, 제어 배선, 단자대 및 통신 장치가 들어 있습니다. 이 부분의 제작 품질은 제조업체가 세부 사항에 대한 전반적인 관심을 나타내는 신뢰할 수 있는 지표입니다.

저전압 도어를 열고 배선을 검사합니다. 도체가 케이블 덕트나 직기에 깔끔하게 배선되고 고정되어 있습니까? 전선의 양쪽 끝에 명확하고 내구성 있는 마커로 라벨이 붙어 있습니까? 터미널의 페룰 번호가 일관되고 읽기 쉬운가요? 예비 컨덕터가 감겨져 고정되어 있습니까, 아니면 느슨하게 매달려 있습니까? 이는 미용상의 문제가 아닙니다. 잘못된 배선 관행으로 인해 연결이 느슨해지고 간헐적인 오류가 발생하며 시운전 후 수년 동안 엔지니어링 시간을 낭비하게 되는 문제 해결의 악몽이 발생합니다.

보호 계전기는 애플리케이션에 맞게 올바르게 장착, 배선 및 구성되어야 합니다. 계전기 유형, 변류기 비율 및 보조 전압이 프로젝트 사양과 일치하는지 확인하십시오. 스위치기어에 통신 기능이 포함된 경우 배송 전에 통신 배선 및 프로토콜 구성이 문서화되고 테스트되었는지 확인하십시오.

6. 문서 패키지 검토

문서는 제품의 일부입니다. 입찰 단계에서 완전하고 정확하며 잘 구성된 문서 패키지를 제공할 수 없는 스위치기어 제조업체는 주문 후 더 나은 문서를 제공할 가능성이 없습니다.

최소한 구매 전 문서 패키지에는 독립적인 IEC 공인 연구소의 형식 테스트 인증서, 배송 전 모든 패널에서 테스트할 내용을 보여주는 정기 테스트 보고서 템플릿, 해당 표준 및 규정에 대한 적합성 선언, 유사한 설치에 대한 참조 목록, 설치 및 작동 매뉴얼이 포함되어야 합니다. 유럽 ​​프로젝트의 경우 장비에 SF₆가 없는 경우 EU F-가스 규정 준수를 입증하는 문서가 포함되어야 합니다.

문서를 비판적으로 검토하십시오. 테스트 보고서는 완전하고 읽기 쉽습니까, 아니면 누락된 페이지가 있는 부분 요약입니까? 귀하의 프로젝트와 유사한 애플리케이션 및 지역에 참조 설치가 있습니까? 문서가 명확한 기술 영어로 작성되어 있습니까? 아니면 원어민 엔지니어의 검토 없이 번역된 흔적이 있습니까?

COTENELE은 모든 주문과 함께 유형 테스트 인증서, 정기 테스트 보고서, 규정 준수 선언 및 운영 매뉴얼 등 완전한 문서 패키지를 제공합니다. 우리는 컨설팅 엔지니어와 유틸리티 평가자가 계약 체결 전에 기술 검토를 완료할 수 있도록 입찰 단계에서도 동일한 문서를 제공합니다.

7. 판매 후 지원 및 예비 부품 가용성 평가

스위치기어 품질은 장비 자체를 넘어 수십 년 동안 작동을 지원하는 제조업체의 능력까지 확장됩니다. 구매하기 전에 판매 후 지원, 예비 부품 공급 및 기술 지원에 대한 제조업체의 접근 방식을 평가하십시오.

제조업체가 현장 또는 원격으로 시운전 지원을 제공합니까? 명확한 응답 시간 약속과 함께 배송 후 기술 문의에 대해 정의된 프로세스가 있습니까? 표준 예비 부품(퓨즈 링크, 보조 접점, 작동 핸들, 릴레이 모듈)은 재고로 제공됩니까, 아니면 리드 타임이 연장된 상태로 주문하여 제조됩니까?

수출 운영이 확립된 제조업체는 국제 택배를 통해 예비 부품을 발송하고 유럽 또는 아시아 업무 시간 동안 영어로 기술 지원을 제공할 수 있어야 합니다. 제조업체의 주요 사업이 국내이고 수출이 그 규모의 작은 부분인 경우 국제 프로젝트에 대한 판매 후 지원이 부족할 수 있습니다.

결론: 품질은 겉모습이 아니라 과정이다

구매하기 전에 고압 배전반의 품질을 평가하려면 장기적인 성능을 결정하는 제조 공정, 테스트 규율, 구성 요소 혈통 및 엄격한 문서화에 대한 세련된 외관을 살펴봐야 합니다. 데이터시트의 매개변수는 결승선이 아닌 시작점입니다. 중요한 것은 제조업체가 데이터시트가 약속하는 것을 일관되게 제공하는 생산 시스템과 품질 문화를 구축했는지 여부입니다.

공장 기능, 유형 테스트 검증, 핵심 구성 요소 품질, 메커니즘 및 인터록 평가, 배선 기술, 문서 완전성, 판매 후 지원 등 구조화된 평가는 공급업체를 비교하고 수십 년 동안 예상대로 작동할 장비를 선택할 수 있는 신뢰할 수 있는 기반을 제공합니다.

COTENELE은 문의 단계에서 유형 테스트 인증서를 제공하고 생산 시설에 대한 고객 검사를 환영하며 모든 견적과 함께 완전한 문서 패키지를 제공함으로써 이러한 평가 프로세스를 지원합니다. 당사의 진공 회로 차단기 및 SF₆ 프리 링 메인 장치는 정의된 제조 공정을 기반으로 제작되고 IEC 표준에 따라 테스트되었으며 국제 프로젝트의 요구 사항을 이해하는 엔지니어링 팀의 지원을 받습니다.
