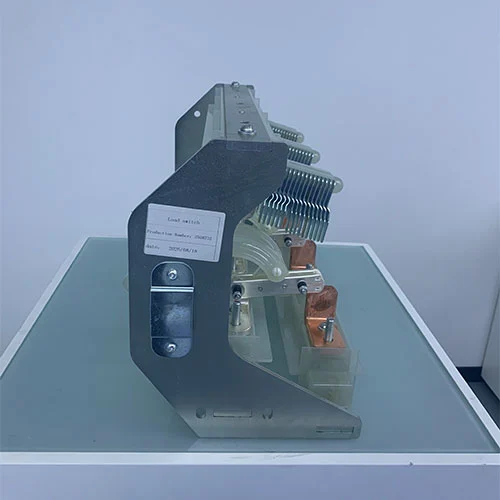

중압 링 메인 유닛용 11KV 부하 차단 스위치

중간 전압 링 메인 유닛용 KDK-12D/800-20 시리즈 11KV 부하 차단 스위치는 Cotenele 회사의 중요한 제품이며, 이러한 부하 차단 스위치는 GB3804-2017 "3.6kV~40.5kV 고전압 AC 부하 스위치", GB16926-2009 "AC 고전압 부하 스위치 - 하나의 퓨즈 조합 장치"와 같은 관련 표준 및 사양의 요구 사항을 준수합니다. GB/T1985-2023 "고전압 AC 절연 스위치 및 접지 스위치". 주회로의 단기 내전류는 20kA(4s), 25kA(3s)를 충족해야 하며, 부하 스위치의 기계적 수명은 5000회 이상이어야 합니다. 접지 스위치의 단기 내전류는 20kA(4s)를 충족하고 기계적 수명은 3000회입니다.

문의 보내기

제품 설명

중압 링 메인 유닛용 11kV 부하 차단 스위치는 전기 에너지 흐름의 안전한 제어를 위해 설계된 핵심 구성 요소입니다. 단로기와 회로 차단기 사이에 위치하며 Type C 부하 차단 링 네트워크에 이상적이며 Type F 링 네트워크의 중전압 퓨즈와 함께 사용하여 안정적인 보호 및 작동을 보장할 수 있습니다.

이 스위치는 6kV~40.5kV의 시스템을 지원하며 산업, 도시, 재생 에너지 및 상업용 배전 네트워크에 적합합니다.

모델과 의미

KD	K	12	D	800	20
회사 암호	부하 차단 스위치	정격 전압	접지 유형	정격 현재의	정격 단시간 내전류

제품 응용

중전압 링 메인 유닛용 11KV 부하 차단 스위치는 링 메인 유닛의 핵심 구성 요소입니다. HXGN15-12, HXGN15-40.5와 같은 장치는 보조 배전 시스템에 광범위하게 배포됩니다. 링 메인 유닛의 주요 용도는 다음과 같습니다.

변압기 보호:컴팩트하고 경제적인 방식으로 배전 변압기(일반적으로 최대 1250/1600kVA)를 전환하고 보호합니다.

케이블 루프 스위칭:전체 루프에 대한 전원 공급을 중단하지 않고 유지 관리를 위해 케이블 세그먼트를 분리하는 순환 네트워크 연결을 생성하고 관리합니다.

산업 및 상업 전력 센터:공장, 아파트 단지, 상업용 건물의 전원 입구에 대한 주요 스위칭 및 보호 지점 역할을 합니다.

제품특성

부하 차단 스위치는 일련의 고유한 설계 및 기능적 특성으로 정의됩니다.

부하 전류 처리

정상 부하 전류 및 지정된 과부하 전류를 안전하게 닫고 열 수 있는 전용 아크 소호 시스템(공기, 가스, 진공 또는 SF6 기반)을 보유하고 있습니다.

단락 차단 능력 부족

본질적으로 단락 사고 전류를 차단하지 않도록 설계되었습니다. 이 중요한 기능은 관련 퓨즈에 의해 달성됩니다.

가시적 파손 분리

부하 차단 스위치의 구성에는 개방 위치에 있을 때 눈에 띄고 명확한 절연 간격이 있어 다운스트림 회로에서 작업하는 유지 보수 인력의 안전을 보장할 수 있습니다.

다양한 아크 담금질 매체

다양한 환경 요구 사항 및 성능 요구 사항을 충족시키기 위해 부하 차단 스위치는 압축 공기를 사용하여 아크를 소멸시키는 공기 또는 퍼퍼형과 밀폐된 챔버에서 우수한 아크 소멸을 위해 진공 차단기를 사용하는 진공형 등 다양한 기술을 제공할 수 있습니다.

SF6 가스 유형

육불화황 가스를 사용하여 절연성과 소호성이 뛰어납니다.

컴팩트하고 통합된 디자인:그 구조는 특히 RMU 인클로저 내의 단일 기능 장치에 퓨즈와 결합할 때 작은 설치 공간을 허용합니다.

제품 장점

중전압 링 메인 유닛(RMS)에서는 부하 차단 스위치가 일반적으로 퓨즈와 함께 사용됩니다. 이 일반적인 애플리케이션에서 중압 링 메인 유닛용 11kV 부하 차단 스위치는 회로 차단기를 사용하는 것보다 상당한 이점을 제공합니다.

상당한 경제적 효율성

"부하 스위치 + 퓨즈" 조합은 표준 배전 변압기 보호를 위한 매우 비용 효율적인 솔루션입니다. 제조 및 설치 비용은 회로 차단기 기반 RMU보다 훨씬 낮으며 기본 기능을 저하시키지 않으면서 프로젝트 예산을 크게 절감할 수 있습니다.

우수한 보호 특성

탱크 파열과 같은 내부 변압기 결함 발생을 방지하려면 개입 속도가 중요합니다. 중전압 퓨즈는 처음 10밀리초 내에 오류를 제거할 수 있으며 이는 대개 회로 차단기의 작동 시간(일반적으로 약 60ms)보다 빠릅니다. 이 응답 속도는 변압기에 대한 보호를 강화했습니다. 또한 부하 차단 스위치와 퓨즈의 이러한 조합은 링 네트워크의 조정을 단순화하며 회로 차단기의 조정은 달성하기 어려울 수 있습니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	정격 주파수	HZ	50
2	정격전류	A	800
3	정격 단시간 전류	카	20/25
4	정격 단락 기간	S	4
5	정격 단락 투입 전류	카	50

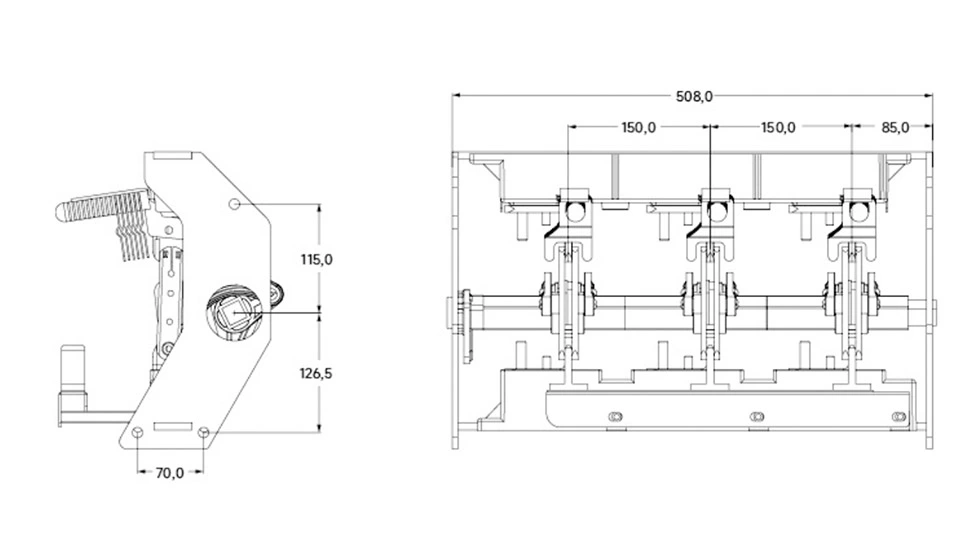

외관 및 치수

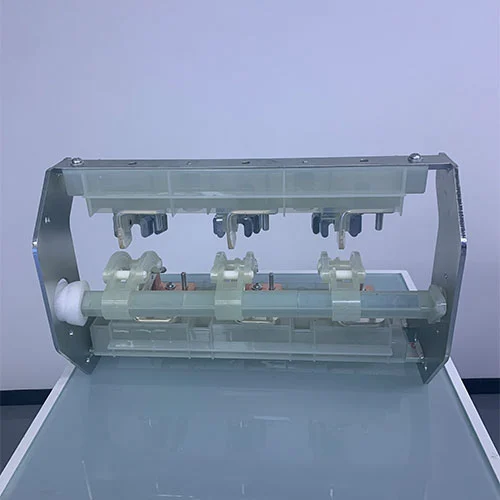

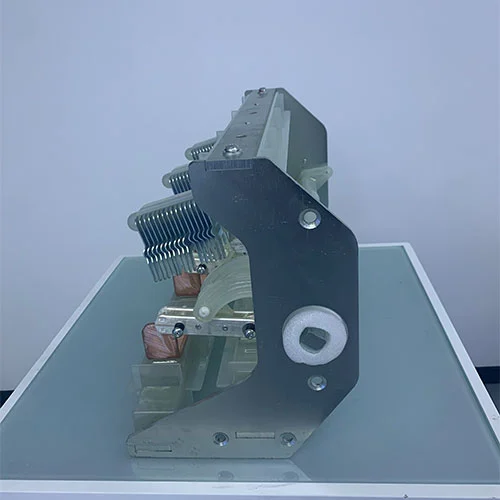

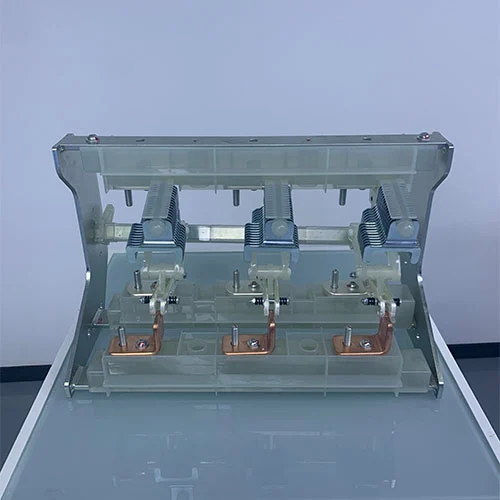

11kv Load Break Switch For Medium Voltage Ring Main Unit

FAQ

Q1: 중압 링 본체용 11kV 부하 개폐 스위치란 무엇입니까?

A: 중압 링 메인 유닛용 11kV 부하 차단 스위치는 중압 배전 시스템의 핵심 스위칭 장치입니다. 이는 전류 부하를 안전하게 연결하거나 분리하는 데 사용되며 일반적으로 RMU(Ring Main Unit) 내에 설치됩니다. 단순 단로기와 복합 회로 차단기 사이에 위치하여 정상 부하 및 과부하 전류를 견딜 수 있지만 단락 사고 전류를 직접 차단할 수는 없습니다. 단락 보호는 일반적으로 퓨즈나 회로 차단기를 통해 이루어집니다.

Q2: 평소 배달 시간은 얼마나 됩니까?

A: 주문 수량에 따라 다르지만 일반적으로 영업일 기준 15일 이내에 처리됩니다. 귀하의 주문이 긴급한 경우, 논의해 드릴 수 있습니다.

Q3: 어떤 지불 방법을 받아들이시겠습니까?

A: 당사의 일반적인 지불 방법은 30%를 계약금으로 지불하고 나머지 70%는 배송 전에 전액 지불하는 것입니다. 일반적으로 EXW방식으로 견적을 내드립니다. 다른 요구 사항이 있는 경우 의사소통도 가능합니다.

Q4: 장거리 해상 운송 중에 상품이 손상되지 않을 것이라고 보장할 수 있습니까?

A: 일반적으로 우리는 '충격 저항'을 보장하기 위해 전문 포장을 사용하고 '안전망'을 제공하기 위해 운송 보험을 사용할 것입니다.
포장 정보: 당사의 모든 화물은 "해양에 적합한 수출 표준 포장"으로 포장됩니다. 이러한 포장 방법은 패키지 상자 내부에 두꺼운 폼/거품 기둥을 사용하거나 패키지 외부에 고품질 수출 등급 골판지 상자/나무 선반/팔레트를 사용하는 것과 같은 것입니다. 이러한 포장 방법은 장기간의 테스트와 실제 운송 검증을 거쳤으며 해상 운송 중 일반적인 충격, 적재 압력 및 습한 환경에 효과적으로 대처할 수 있습니다.
보험 관련: 당사의 포장은 손상 위험을 최대한 최소화할 수 있지만, 긴 국제 운송 체인으로 인해 예측할 수 없는 요인(예: 극한 기후, 거친 취급 등)이 있습니다. 귀하의 상품을 100% 보호하려면 화물 운송 보험에 가입하실 것을 적극 권장합니다. 그렇지 않으면 당사가 귀하를 대신해 조치를 취하겠습니다. 운송으로 인한 피해가 발생한 경우, 보험 서류를 바탕으로 보험사에 보상을 청구할 수 있는데, 이는 현재 국제 무역에서 가장 일반적인 관행입니다.
