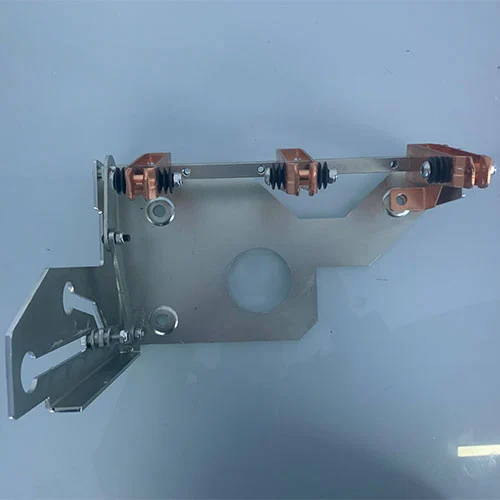

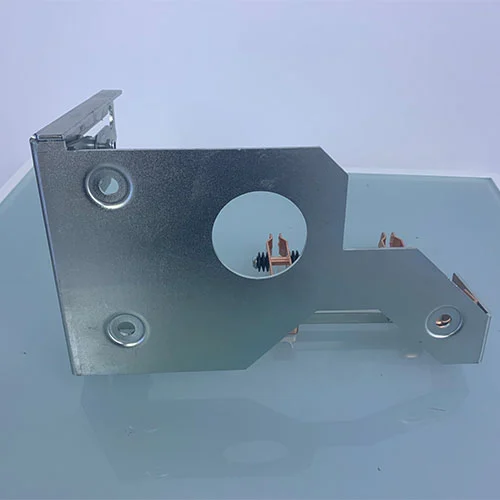

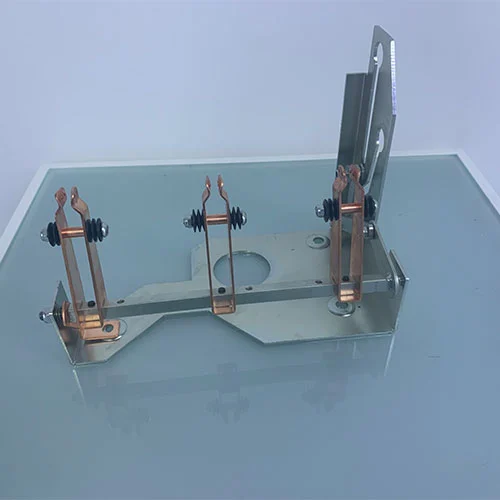

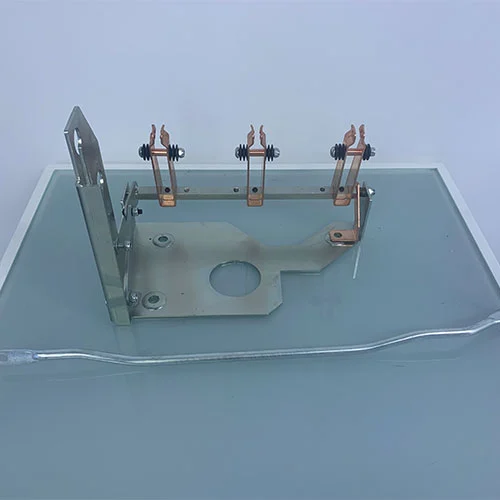

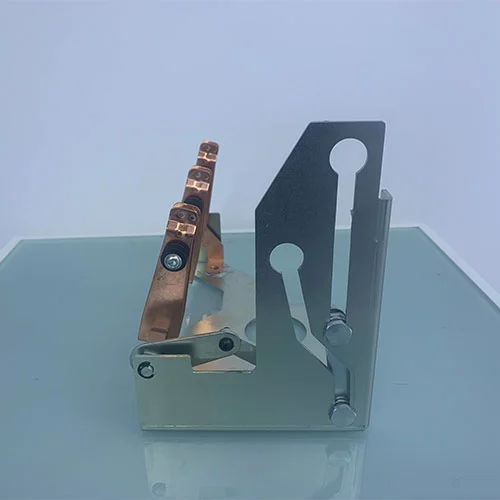

RMU용 11KV 중전압 실내 접지 스위치

RMU(Ring Main Unit)는 현대 배전 네트워크에서 최종 사용자에게 안정적이고 지속적인 전기 공급을 보장하는 데 필수적인 전력 장비입니다. 접지 스위치는 일반적으로 보조 배전 변전소의 RMU에 장착됩니다.

RMU는 컴팩트한 크기와 다기능이라는 특징을 갖고 있으며, 링 메인 장치의 유지 관리가 필요하고 오류 상태에 있을 때 인력과 장비의 안전이 가장 중요합니다. RMU용 11KV 중전압 실내 접지 스위치는 구체적이면서도 중요한 구성 요소입니다. 접지 스위치의 구조는 간단하지만 전기 회로의 전원이 차단된 부분과 접지 사이에 검증 가능하고 안전한 연결을 제공할 수 있는 안전한 작동 절차의 초석입니다.

모델과 의미

접지 스위치란 무엇입니까?

RMU용 11KV 중전압 실내 접지 스위치는 일반적으로 RMU, 친환경 개폐 장치 및 가스 절연 개폐 장치와 같은 개폐 장치 어셈블리의 중전압 구성 요소에 통합된 기계식 스위치입니다. 주요 목적은 케이블 피더 또는 모선과 같은 회로의 특정 부분을 접지에 직접 연결하는 것입니다. 접지 스위치는 진공 회로 차단기 또는 부하 차단 스위치와 다르며 접지 스위치는 정상적인 상황에서 부하 전류 또는 고장 전류를 차단하도록 설계되지 않았습니다. 대신, 1차 스위칭 장치에 의해 회로의 전원이 차단된 후에만 작동하는 안전 장치입니다. 이는 네트워크의 다운스트림 부분이 접지되어 있다는 가시적이고 긍정적인 표시를 제공하여 기술자가 안전하게 작업할 수 있도록 보장합니다.

이 제품은 어떻게 작동하나요?

RMU용 11kV 중전압 실내 접지 스위치는 낮은 임피던스 접지 경로를 구축하여 안전한 유지 관리 및 시스템 보호를 보장합니다. 해당 작업은 세 가지 주요 단계로 구성됩니다.

1. 기계적 작동:접지 스위치는 일반적으로 원격 작동을 위해 수동 핸들이나 전기 장치를 사용하는 외부 메커니즘을 통해 작동됩니다. 이 메커니즘은 고정 접점 세트를 향해 움직이는 접점 세트를 구동합니다. 작동은 일반적으로 "만들기 방지" 유형입니다. 즉, 스위치는 오류 발생 시 오류 전류에 대해 닫힐 수 있는 기계적 강도를 갖지만 오류 발생 시 열릴 수는 없습니다.

2. 지상 경로 설정:움직이는 접점이 고정 접점과 결합되면 연속적인 금속 경로가 생성됩니다. 이 경로의 한쪽 끝은 고전압 도체(예: 케이블 종단)에 연결됩니다. 다른 쪽 끝은 RMU의 접지 바에 단단히 볼트로 고정되어 있으며, 이는 다시 스테이션의 접지 그리드에 연결됩니다. 이는 위상 도체를 접지로 효과적으로 단락시킵니다.

3. 안전 연동:작동의 기본 측면은 엄격한 기계적 인터록("5예방" 논리의 일부)입니다. 이러한 인터록은 주 스위치(부하 차단기 또는 회로 차단기)가 폐쇄 위치에 있는 동안 접지 스위치가 닫히는 것을 방지하고, 반대로 접지 스위치가 작동되는 동안 주 스위치가 닫히는 것을 방지합니다. 이는 치명적인 "Dead-Short" 오류를 방지합니다.

이 제품의 기능은 무엇입니까?

RMU용 11kV 중전압 실내 접지 스위치는 중요한 안전 및 작동 기능을 제공합니다.

1.인명안전

다운스트림 케이블과 버스바를 접지하여 잠재적인 작업 환경을 보장합니다.

역공급, 유도 전압, 낙뢰 또는 잔류 전하와 같은 예상치 못한 전기적 조건으로부터 유지 관리 인력을 보호합니다.

2.잔류 전하 소산

중전압 케이블은 용량성 에너지를 저장합니다.

스위치는 전원 공급 장치에서 분리된 후 제어된 방전 경로를 제공하여 감전 위험을 제거합니다.

3.상태 표시 및 확인

RMU 패널에 명확한 시각적 표시를 제공합니다.

전압 존재 표시기와 결합하여 기술자는 작동 전에 회로 안전을 확인할 수 있습니다.

4. 케이블 테스트 활성화

절연 저항이나 VLF 테스트와 같은 전기 테스트를 안전하게 용이하게 합니다.

테스트 후 스위치는 케이블 커패시턴스에서 축적된 테스트 전압을 안전하게 방전합니다.

어떻게 진행해야 하나요?

1. 접지 스위치 분리:작동 핸들을 접지 스위치 작동 구멍에 삽입하고 역방향 핀을 돌려 분리합니다.

2. 로드스위치 조작구멍 내부에서 시계방향으로 돌려(전동조작은 닫힘버튼을 누름) 스위치를 닫아줍니다.

3. 부채꼴 접점을 사용할 경우 하단 접지 스위치의 접지 접점은 위치 1, 4, 6에 조립됩니다.

4. 중첩을 위해 구리 막대를 사용할 경우 하단 접지 스위치의 접지 접점은 위치 2, 3, 5에 조립됩니다.

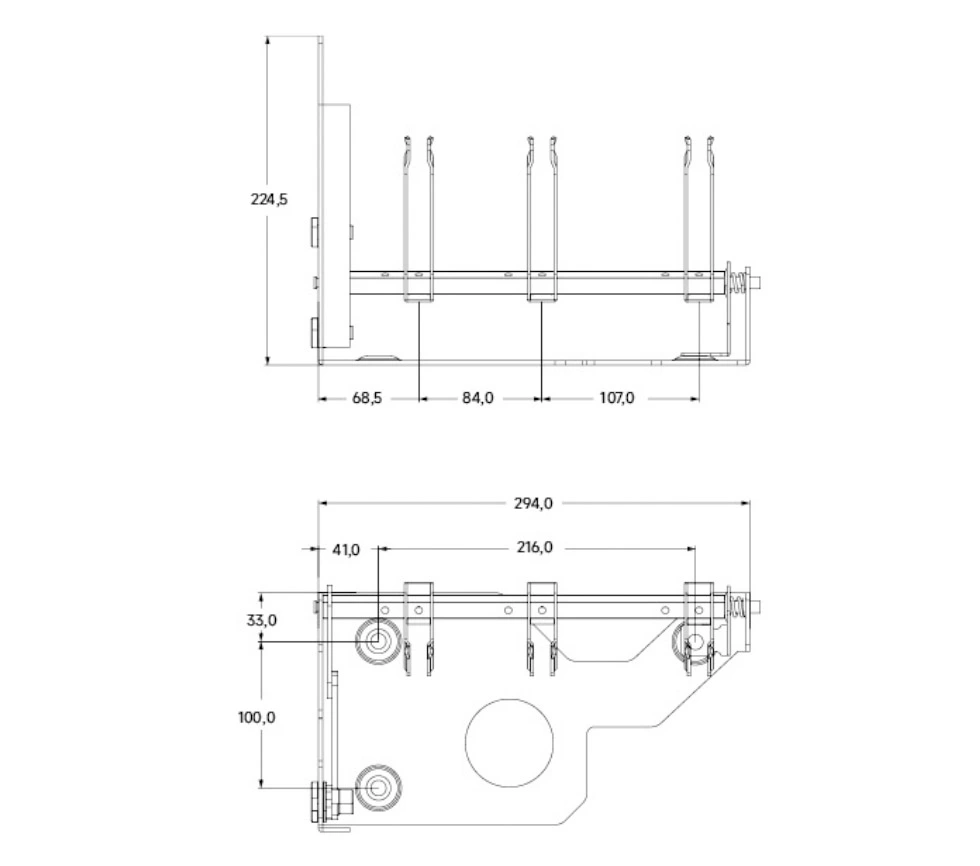

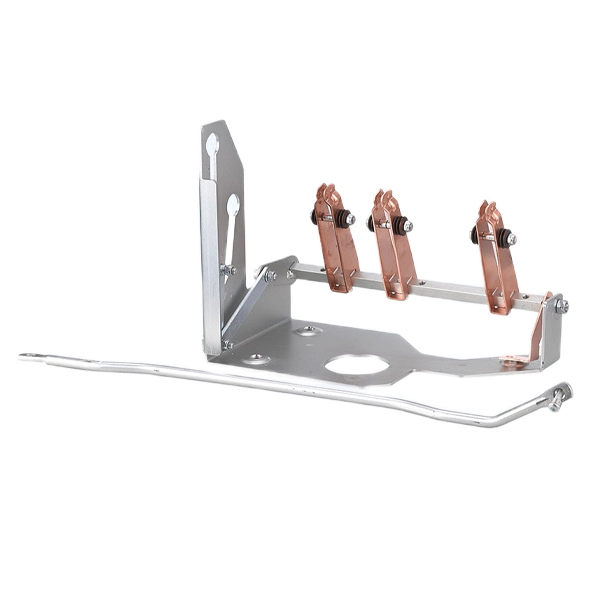

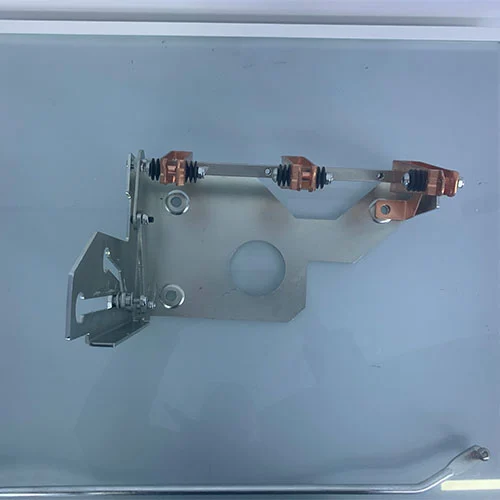

외관 및 치수

왜 코테넬레를 선택해야 할까요?

1. 중국 제조 업체, 합리적인 가격, 신뢰할 수 있는 품질.

2. 핵심 구성 요소에 대한 광범위한 경험과 독립적인 R&D를 통해 RMU의 효율적이고 안전한 작동이 보장됩니다.

3. 포괄적인 애프터 서비스 및 기술 지원, 고객에게 설치 안내 및 현장 시운전 제공.

4. 현대적인 녹색 전기 요구 사항을 충족하는 환경 친화적이고 에너지 절약형 제품입니다.
