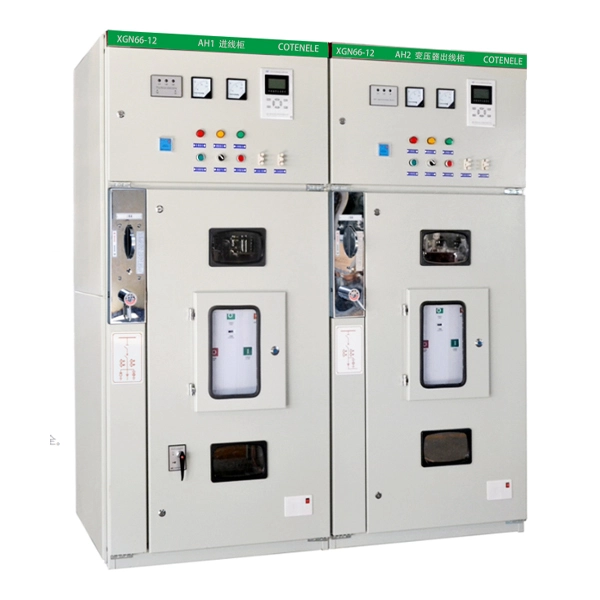

11KV RMU 중압 링 메인 유닛 MV 개폐기

Cotenele는 중국의 중전압 링 기본 장치 및 내부 핵심 구성 요소의 대규모 제조업체이자 공급업체입니다. 당사의 중전압 RMU는 주로 유럽 및 중동과 같은 지역으로 수출됩니다. XGN66-12 시리즈 11KV RMU 중전압 링 기본 장치 MV 스위치기어는 3.6~40.5kV, 50Hz 3상 전력 시스템용으로 설계된 실내 고정 AC 금속 폐쇄형 스위치기어입니다. 변전소, 산업 플랜트, 고층 건물, 주거 지역, 패드 장착 변압기 등의 응용 분야에서 배전, 회로 제어 및 보호에 널리 사용됩니다.

더보기 >> 문의 보내기 >>

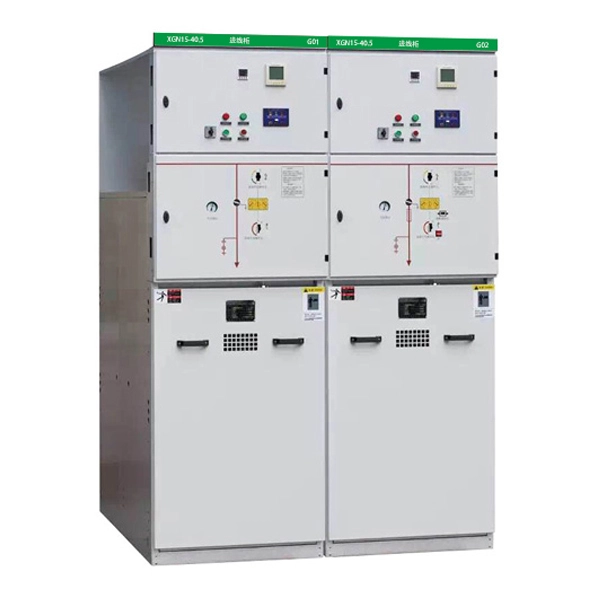

33KV RMU MV 가스 절연 링 주 배전반

Cotenele은 중국 State Grid Corporation에 HXGN-40.5 시리즈 33KV RMU MV 가스 절연 링 주 개폐 장치를 공급하는 주요 공급업체 중 하나입니다. 당사의 링 본체 제품은 국내 판매는 물론 아프리카, 유럽, 중동 등 여러 국가와 지역으로 수출되고 있습니다. HXGN-40.5 시리즈 35KV 중전압 링 기본 장치는 50Hz AC 3상 실내 중전압 배전 장비입니다. 기후에 영향을 받지 않고 안전하게 사용할 수 있으며, 설치가 용이하고, 유지보수가 최소화되며, 컴팩트한 크기가 특징이며 박스형 변전소에 설치하기에 적합합니다.

더보기 >> 문의 보내기 >>

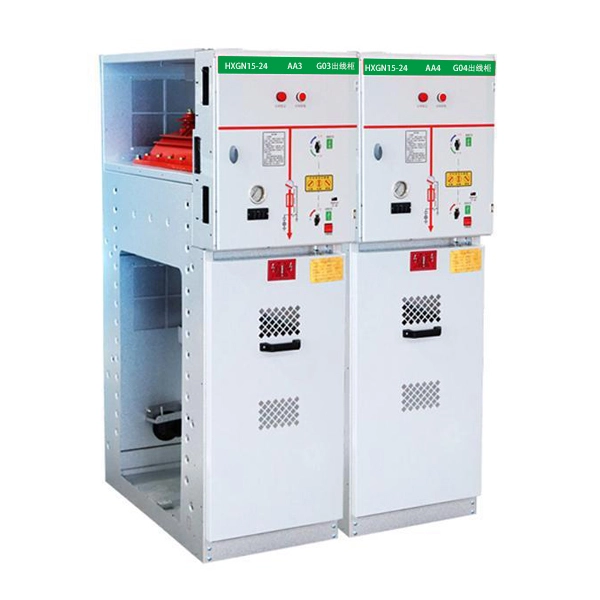

22KV 중전압 링 메인 유닛 RMU 패널

Cotenele는 중국의 중전압 링 메인 유닛과 개폐 장치를 위한 대규모 제조업체이자 공급업체입니다. 이러한 중전압 개폐 장치의 모든 내부 구성 요소도 자체 제작합니다. XGN15-24 시리즈 22KV 중압 링 메인 유닛 RMU 패널은 20kV 전압 레벨 분배 시스템에 널리 사용되는 박스형 고정 금속 밀폐형 링 네트워크 개폐 장치입니다. 링 메인 유닛은 컴팩트한 구조, 모듈식 설계, 우수한 작동 안전성 등의 특징을 갖고 있으며 많은 산업 및 민간 배전 프로젝트에 널리 사용됩니다.

더보기 >> 문의 보내기 >>

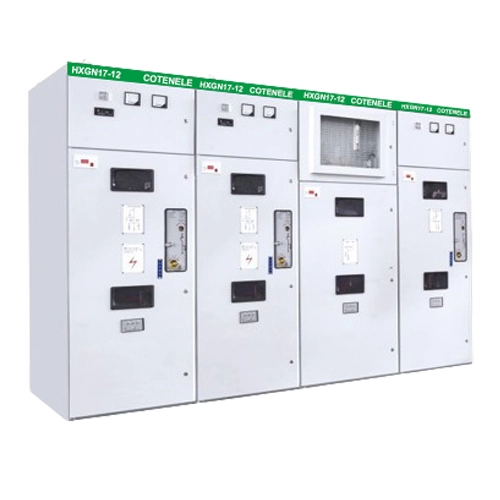

11KV 중간 전압 RMU 전기 패널

Cotenele은 중전압 개폐 장치 및 내부 핵심 구성 요소 제조업체이며, 당사의 제품에는 중 전압 패널, 링 메인 장치, 진공 회로 차단기, 부하 차단 스위치 및 작동 메커니즘이 포함됩니다. HXGN17-12 시리즈 11KV 중 전압 RMU 전기 패널은 널리 사용되고 기술적으로 성숙한 10kV 실내 박스형 고정 AC 금속 폐쇄형 링 네트워크 개폐 장치입니다. 주로 전기 에너지의 수신, 분배, 제어 및 보호를 담당하는 3상 AC 50Hz, 정격 전압 12kV 배전 시스템에 사용되며 링 네트워크 전원 공급 장치 및 터미널 전원 공급 장치 시나리오에 널리 사용됩니다.

더보기 >> 문의 보내기 >>

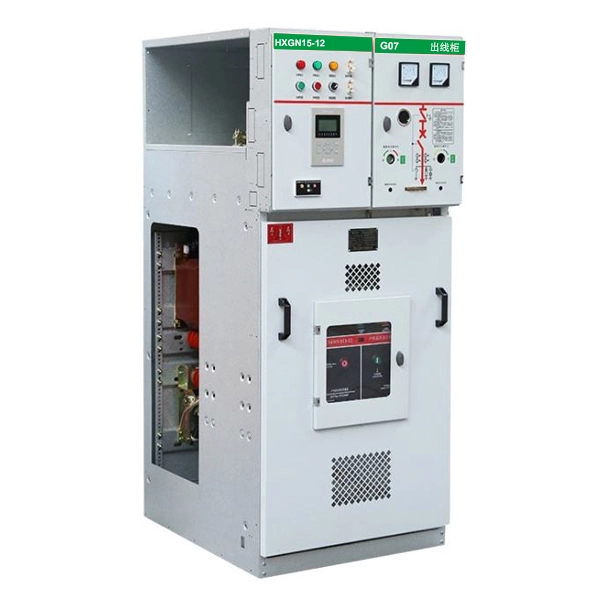

11KV 중전압 링 메인 유닛 MV 패널

11KV 중압 링 메인 유닛 MV 패널은 주로 실내 또는 실외 변전소에 설치되며 일반적으로 변압기를 제어하는 데 사용되는 소형 배전 개폐 장치입니다. Cotenele은 중국 국가 전력망(China State Grid) 및 남부 전력망(Southern Power Grid)의 주요 공급업체 중 하나입니다. 당사가 생산하는 링메인유닛에는 주로 친환경 링메인유닛과 가스절연 링메인유닛이 포함됩니다. HXGN15-12는 가스 절연 RMU로, 이 모듈식 링 메인 유닛은 간단한 구조, 유연한 작동, 안정적인 연동, 쉬운 설치 및 자유로운 조합을 갖추고 있습니다. 높은 배전 자동화가 필요한 공항, 철도 등의 경우에 적합합니다.

더보기 >> 문의 보내기 >>

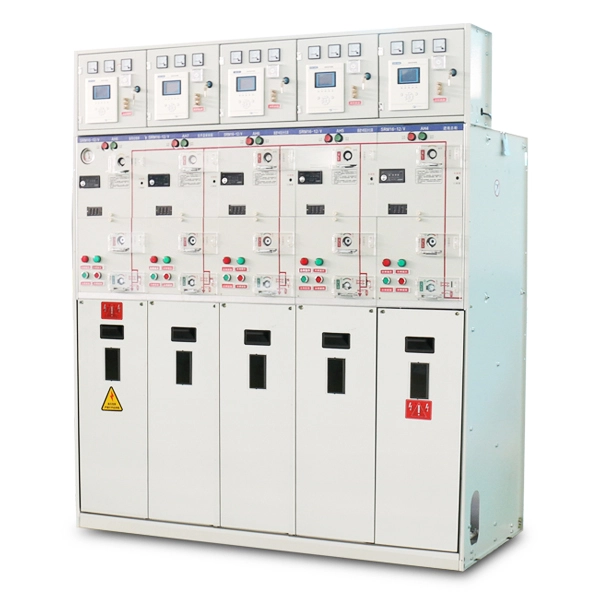

22KV MV 가스 절연 Gis 개폐 장치

Cotenele는 12kV 전압 레벨의 개폐 장치뿐만 아니라 24kV 가스 절연 링 메인 유닛을 포함하여 3.6kV ~ 40.5kV 범위의 전압 레벨을 갖는 중압 개폐 장치도 제조합니다. 22KV MV 가스 절연 Gis 개폐 장치는 정격 전압 24kV 가스 절연 링 메인 유닛(RMU)으로 컴팩트하고 완전 밀봉된 개폐 장치를 특징으로 합니다. RMU는 환경 오염, 습도, 먼지에 대한 내성을 갖고 있어 높은 신뢰성과 안전성을 보장합니다.

더보기 >> 문의 보내기 >>

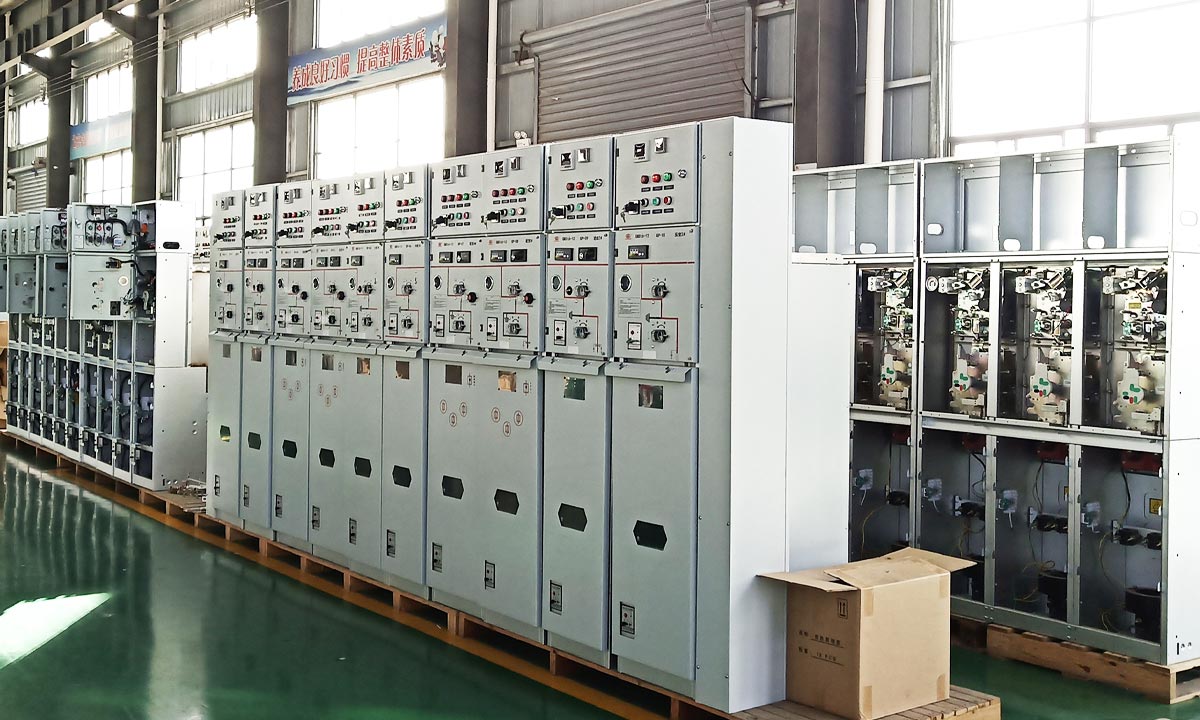

링메인유닛이란?

RMU(Ring Main Unit)는 배전망에 사용되는 중전압 개폐 장치 세트입니다. 로드 스위치 및 퓨즈와 같은 주요 구성 요소를 금속 또는 비금속 인클로저에 통합합니다.

높은 전원 공급 신뢰성을 제공하는 링형 배전 네트워크에 일반적으로 적용되는 이름을 따서 명명되었습니다. 이러한 링 구성에서는 배전선이 폐쇄 루프를 형성하여 양방향에서 전력을 공급할 수 있습니다.

선로의 한 구간에 결함이 발생하면 결함이 있는 구간을 신속하게 격리하고 반대편에서 전력을 복구할 수 있어 정전 범위가 최소화됩니다.

RMU 절연 유형

SF₆ 가스절연형(성능은 우수하지만 온실가스 영향이 높아 아직도 널리 사용되고 있음)
고체절연형(친환경적이고 안전하며 점차 SF₆를 대체)
공기절연형(저비용, 대형화)
친환경 가스절연형(향후 개발동향)

RMU는 도시 배전망, 상업용 건물, 산업 및 광업 기업, 인프라 프로젝트, 재생 에너지 시스템에 널리 사용됩니다.

내부 핵심 구성요소

부하 차단 스위치(부하 전류 투입 및 차단용)
퓨즈(사고 전류 차단용)
접지 스위치(유지보수 안전용)

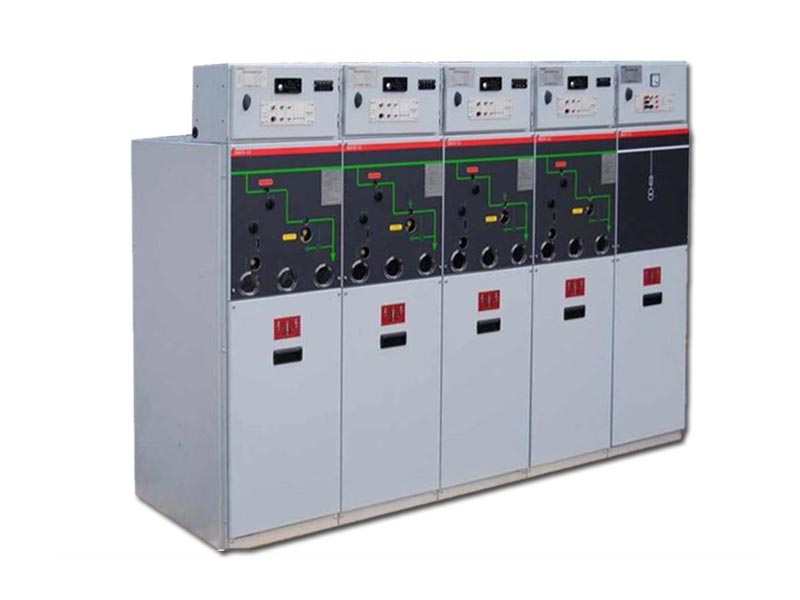

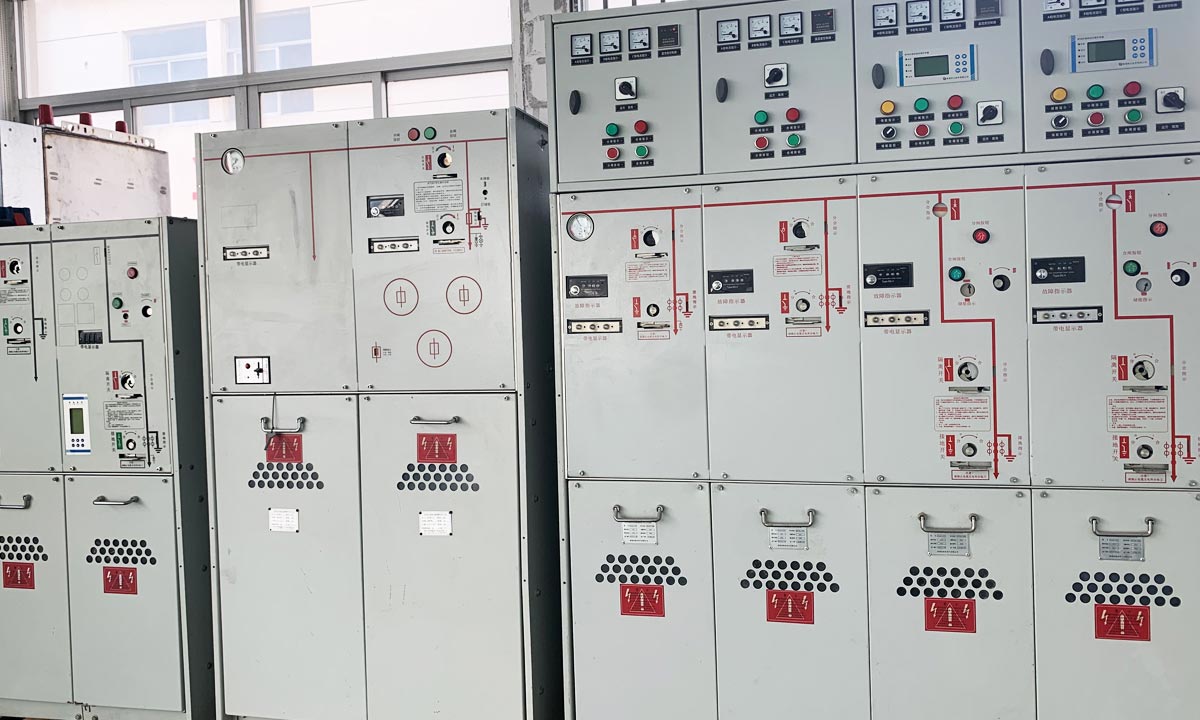

Ring Main Unit

링 네트워크라고 불리는 이유는 무엇입니까?

전통적인 배전 시스템에서는 단일 변전소에서 방사형 구조로 전기가 공급됩니다. 오류가 발생하면 다운스트림 사용자는 중단을 경험합니다.

링 네트워크는 여러 RMU 캐비닛을 폐쇄 루프 회로에 연결합니다. 정상 작동 시 시스템은 개방 루프 상태로 작동하므로 단락 없이 양방향에서 전원 공급이 가능합니다.

고장이 발생하면 고장난 부분을 격리하고, 상시 개방점을 닫아 반대 방향에서 전력을 복구해 신뢰성과 유연성을 높인다.

구성 및 주요 구성 요소

부하 차단 스위치(C-유닛)

정상적인 부하 전류를 안전하게 만들고 차단할 수 있지만 단락 전류를 차단할 수는 없습니다.

퓨즈(F-유닛)

변압기 보호를 위해 부하 차단 스위치와 결합됩니다. 오류 상황에서는 퓨즈가 작동하고 스위치를 트립합니다.

회로 차단기(V-유닛)

진공 회로 차단기를 사용하여 오류 전류를 차단합니다. 일반적으로 들어오는 회로 및 중요 부하에 사용됩니다.

완전 절연 및 밀봉 설계

최신 RMU는 밀폐된 탱크 구조에서 SF₆ 가스 또는 환경 친화적인 가스를 사용합니다. 이는 컴팩트한 디자인, 높은 신뢰성, 먼지, 습기 및 오염에 대한 저항성을 보장합니다.

주요 응용 분야

주거단지
상업용 건물
도시 유통 네트워크
산업단지 및 공장

링 메인 유닛의 분류

절연 매체별

SF₆ 가스 절연형
고체절연형
공기절연형
친환경 가스절연형

유형	절연 매체	주요 특징	환경 참고 사항
SF₆ 절연 RMU	육불화황(SF₆)	컴팩트하고 완전 밀봉되어 환경 조건의 영향을 받지 않으며 유지 관리 간격이 길다.	SF₆는 지구 온난화 가능성이 높습니다. 유틸리티가 대안으로 전환되고 있습니다.
친환경 가스절연 RMU	천연 가스 또는 저GWP 가스(건조 공기, 질소, 플루오로니트릴/플루오로케톤 혼합물)	SF₆ 장치와 동일한 컴팩트한 설치 공간으로 환경에 미치는 영향을 크게 줄였습니다.	종종 "녹색 가스" 또는 "친환경"RMU라고 합니다.
공기 절연 RMU(AIR)	주변 공기	더 큰 설치 공간, 더 낮은 초기 비용, 손쉬운 시각적 검사.	일반적으로 공간이 중요하지 않은 실내에서 사용됩니다.
고체 절연 RMU	고체 유전체 재료(예: 에폭시 수지)	온실가스 없음, 습기 및 오염으로부터 완전히 밀봉됨, 소형, 최소한의 유지보수.	흔히 친환경 카테고리로 분류됩니다.

기능 단위별

C-유닛: 부하 차단 스위치 유닛
F-유닛: 스위치-퓨즈 조합 유닛
V-유닛: 진공 차단기 유닛
G-단위: 단면화 장치 또는 격리 장치

단위 유형	핵심 구성요소	기능
C-유닛	회로 차단기	정상 부하 전류와 단락 전류를 모두 생성, 전달 및 차단합니다. 빈번한 오류 중단이 필요한 피더 보호에 사용됩니다.
F-유닛	부하 차단 스위치 + 퓨즈 조합	부하 차단 스위치는 정상 부하 전류를 처리하며 퓨즈는 단락 보호 기능을 제공합니다. 변압기 피더 장치에 일반적으로 사용됩니다.
V-유닛	진공 차단기	C와 유사하지만 특히 진공 차단기를 사용합니다. 빠르고 안정적인 오류 제거가 필요한 애플리케이션에 적합합니다.
G-유닛	단로기(Isolator)	눈에 보이는 절연 및 접지 기능을 제공하지만 부하 전류나 고장 전류를 차단할 수는 없습니다. 들어오고 나가는 격리 지점으로 사용되거나 단면화를 위해 사용됩니다.
SL/S-유닛	부하 차단 스위치(독립형)	일반 부하 전류를 만들고 차단하지만 퓨즈는 포함되어 있지 않습니다. 루프의 링인/링아웃 장치에 사용됩니다.

RMU 대 금속 클래드 개폐 장치

금속 클래드 스위치기어는 부스바, 회로 차단기 및 케이블 섹션을 위해 완전히 분리된 구획을 사용하여 절연 지점에 대한 높은 안전성과 가시성을 제공합니다.

반면에 RMU는 신뢰성, 작은 설치 공간 및 최소한의 유지 관리가 필요한 유통 네트워크용으로 설계된 컴팩트하고 완전 밀봉된 시스템입니다.

특징	링메인유닛(RMU)	금속 클래드 개폐 장치(예:KYN)
발자국	소형, 폭은 일반적으로 300-600mm	더 큼, 너비는 일반적으로 800-1000mm
격리	밀봉된 탱크 내 대부분 가스 절연(SF₆ 또는 대체품)	눈에 보이는 모선으로 대부분 공기 절연됨
기본 스위치	부하 차단 스위치 + 퓨즈(주로)	진공차단기(주로)
비용	단순성과 소형화로 인해 더 낮음	더 높은 수준의 보호 기능을 갖춘 더 높은 수준의 보호 기능
일반적인 역할	2차 배전, 링 네트워크, 소형 변전소	1차 배전반, 변전소 피더, 대형 모터 직접 시동
