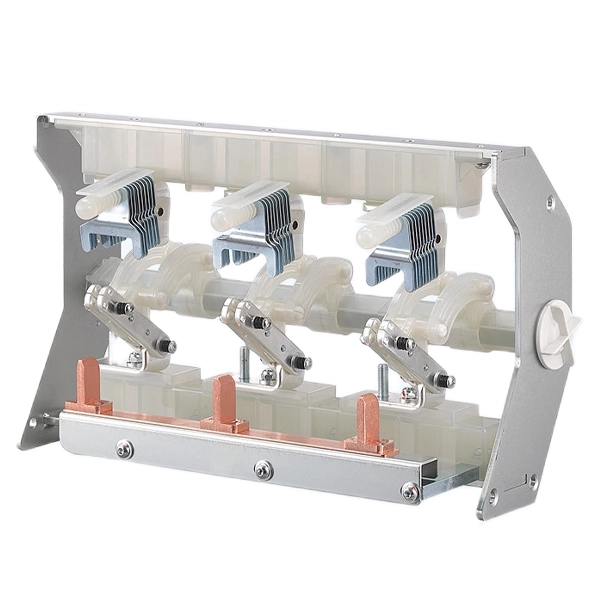

11KV 중전압 링 메인 유닛 부하 스위치

11kV 중압 링 본체 부하 스위치는 정격 전류 스위치를 제어하는 ​​데 사용되는 링 네트워크 장치의 핵심 구성 요소입니다. Cotenele은 신뢰성이 높은 로드 스위치와 링 네트워크 장치 솔루션을 제공합니다.

단시간 내전류: 최대 20kA(4s), 25kA(3s)의 주 회로 단시간 내전류; 접지 스위치 단시간 내 전류 20kA(4s).

기계적 수명: 부하 스위치 5000회 작동, 접지 스위치 3000회 작동.

표준 준수: GB3804-2017, GB16926-2009, GB/T1985-2023.

모델과 의미

부하 차단 스위치란 무엇입니까?

일반적으로 링 본체 또는 가스 절연 스위치 기어에 장착되는 기계식 스위칭 장치로 정상적인 회로 조건에서 전류를 생성, 전달 및 차단할 수 있습니다. 여기에는 부하 전류, 무부하 조건 또는 작은 유도 전류(예: 변압기에 전원 공급)와 같은 조건에서 작동하는 것이 포함됩니다.

부하 차단 스위치는 단로기와는 다르며, 일반적으로 시스템이 정상적으로 작동할 때 전력 흐름을 방해하는 전기적 스트레스를 처리하는 데 사용됩니다. 부하가 걸려 접점이 분리될 때 발생하는 전기 아크를 안전하게 소멸시키는 아크 소화 시스템이 장착되어 있습니다. 일반적인 아크 소멸 방법에는 진공 중단, SF6 가스 침지 또는 공기 압축(퍼퍼 유형)이 포함됩니다.

부하 개폐기의 주요 기능 및 역할

부하 차단 스위치의 가장 중요한 기능은 고장 보호가 아닌 작동 제어 봇입니다. 핵심 기능은 다음과 같습니다:

스위칭 부하 전류:부하 차단 스위치의 핵심 기능은 정상 작동 전류가 흐르는 회로를 안전하게 연결하고 분리하는 것입니다. 운영자는 일상적인 유지 관리 또는 재구성을 위해 변압기나 케이블 링과 같은 전력망의 섹션에 전원을 공급하거나 전원을 차단해야 합니다.

현재 운반:부하 차단 스위치는 닫혀 있을 때 과열 없이 정격 전류를 지속적으로 전달할 수 있어 RMU를 통한 효율적인 전력 전송을 보장합니다.

견딜 수 있는 결함:부하 차단 스위치는 업스트림 보호 장치(퓨즈나 차단기 등)가 단락 오류를 차단할 수 없기 때문에 오류를 해결할 때까지 이를 통해 흐르는 오류 전류의 막대한 전자기 및 열 스트레스를 견딜 수 있을 만큼 견고해야 합니다. 이를 " 오류 발생" 기능이라고 합니다.

격리 제공:많은 부하 스위치는 눈에 보이거나 신뢰할 수 있는 격리 지점을 제공하도록 설계되어 유지 관리 중에 다운스트림 장비가 전원에서 안전하게 연결 해제되도록 보장합니다.

이 제품은 어디에 사용할 수 있나요?

11KV 중전압 링 메인 유닛 부하 스위치는 링 메인 유닛의 주력 제품이며 중압 배전망(일반적으로 최대 24kV 또는 40.5kV)에서 광범위하게 사용됩니다.

변압기 보호(퓨즈 포함):부하 차단 스위치는 배전 변압기를 보호하기 위해 F-유닛 링 메인 유닛의 중압 퓨즈와 결합되는 경우가 많습니다. 부하 차단 스위치는 정상적인 작동 회로를 처리하고 퓨즈 핸들은 오류 전류를 차단합니다.

케이블 전환:부하 차단 스위치는 링인 및 링아웃 전원 케이블을 통해 폐쇄 루프 네트워크를 생성합니다.

현대 단열재와의 호환성:

SF6 절연 RMU:부하 차단 스위치는 육불화황 가스 절연 링 메인 유닛에 일반적으로 사용됩니다. SF6은 우수한 절연 성능을 갖고 있으며 아크 소거에 도움을 주며 컴팩트한 크기와 밀폐형 인클로저가 특징입니다.

친환경 RMU:SF6 배출을 줄이려는 노력으로 이제 로드 스위치는 건조 공기, 질소 또는 플루오르니트릴 혼합물과 같은 대체 절연 매체를 사용하여 "친환경" 또는 환경 친화적으로 성공적으로 배포되었습니다. 현대적인 설계는 이러한 환경 친화적인 가스에서 안정적인 아크 소멸을 보장하기 위해 접점 구조를 최적화합니다.

부하 차단 스위치 VS 진공 회로 차단기 VS 단로기

부하개폐기, 진공차단기, 단로기는 모두 RMU와 친환경 수배전반, 가스절연 수배전반의 핵심 부품이지만, 이 세 가지 구성품은 기능과 구조에 있어서 많은 차이가 있습니다.

11KV 중전압 링 메인 유닛 부하 스위치는 링 메인 유닛 내 전력 흐름의 일상적인 제어를 위한 기본 장치입니다. 이는 기존 SF6 가스를 사용하든 새로운 환경 친화적인 대안을 사용하든 상관없이 현대식 밀폐형 인클로저에 적합한 소형 폼 팩터를 유지하면서 라이브 회로를 안전하게 관리하는 중요한 기능을 제공합니다. 그 기능은 순전히 안전 지향적인 단로기 및 보호 회로 차단기와는 다릅니다.

기술적인 매개변수

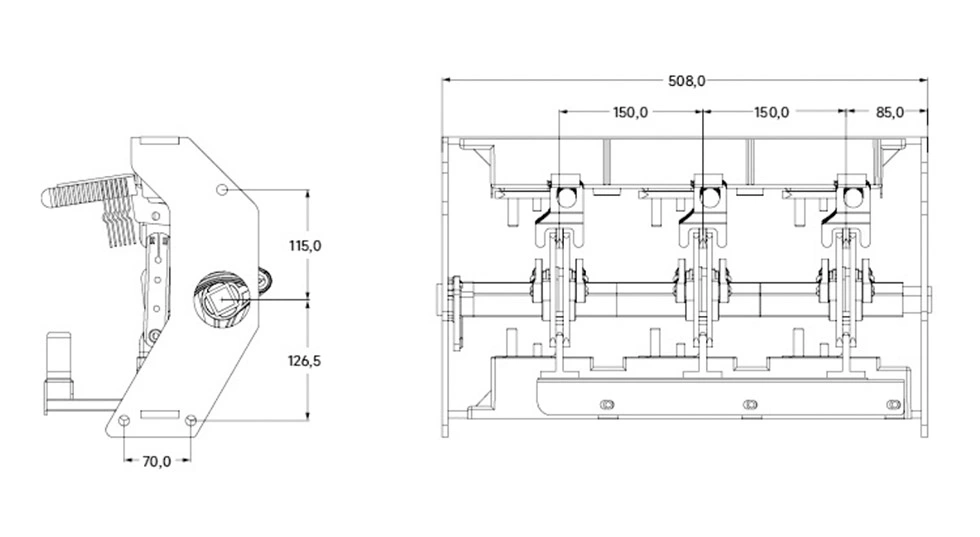

외관 및 치수

FAQ

Q1:11kV 중압 링 본체 부하 스위치란 무엇입니까?

A: 11kV 중압 링메인유닛 부하개폐기는 링메인유닛(RMU), 가스절연개폐장치(GIS) 또는 친환경 개폐장치에 설치되는 기계식 개폐장치입니다. 중전압 전류를 안전하게 연결하고 분리하는 데 사용됩니다. 정격 부하 전류를 전달하고 정상 작동 조건에서 회로를 분리할 수 있지만 큰 단락 전류를 직접 차단하는 데는 적합하지 않습니다.

Q2:링 메인 유닛과 메탈 클래드 개폐 장치의 차이점은 무엇입니까? 우리는 그 중에서 어떻게 선택해야 할까요?

A: 가장 큰 차이점은 적용 구조와 범위에 있습니다.
링 본체: 구조가 콤팩트하고 크기가 작으며 주요 내부 구성 요소는 일반적으로 부하 차단 스위치와 퓨즈를 조합하여 사용합니다. 링 네트워크 전원 공급 장치 및 케이블 태핑에 중점을 두고 변압기 제어 및 보호를 담당하는 배전 네트워크(예: 주거용 배전, 소규모 변전소)의 끝 부분에 주로 사용됩니다.
금속 피복 배전반: 부피가 크며 일반적으로 차단 용량이 매우 높은 회로 차단기가 장착됩니다. 주로 변전소 주회로 또는 대규모 산업 부하에 사용되며 대용량 배전 및 단락 보호를 담당합니다.
선택 제안: 1250kVA 이하 용량의 변압기 또는 공간이 제한되어 링 네트워크 전원 공급 장치가 필요한 상황에서는 링 메인 장치를 사용할 수 있습니다. 고용량 수신 라인이나 중요한 장비의 경우 Metal-cladswitchgear가 더 적합합니다.

Q3:SF6는 환경에 해로운 가스인가요? 지금 환경 친화적인 대안이 있나요?

A: 예, SF6는 알려진 가장 강력한 온실가스 중 하나입니다. 환경 요구 사항을 충족하기 위해 성숙한 환경 친화적인 가스 절연 링 메인 유닛 제품이 현재 시장에 출시되어 있습니다.
• 대안: 건조 공기, 질소 또는 친환경 가스 혼합물을 절연 매체로 채택하는 링 기본 장치.
• 성능: 이 친환경 링 메인 유닛은 소형화 및 신뢰성 측면에서 SF6 절연 RMU에 매우 가깝고 환경 보호에 크게 도움이 됩니다. 녹색인증이나 환경친화를 원하신다면 친환경 RMU를 선택하시면 됩니다.

Q4:링 메인 유닛 내부에 어떤 구성 요소가 더 잘 장착됩니까? 로드 스위치와 퓨즈 조합 또는 회로 차단기입니까?

A: 둘 다 괜찮습니다. 기능만 다릅니다.
부하 스위치-퓨즈 조합: 변압기 보호용으로 설계되었습니다. 퓨즈는 높은 전류 제한 기능, 빠른 작동 및 저렴한 비용을 제공합니다. 단점은 작동 후 퓨즈 요소를 교체해야 한다는 것입니다.
회로 차단기: 고용량 입/출고 라인 또는 매우 높은 공급 연속성을 요구하는 애플리케이션에 사용됩니다. 부품을 교체하지 않고도 결함이 발생한 후 다시 닫을 수 있지만 비용이 더 높습니다.
결론: 조합 장치는 일반적으로 변압기 보호를 위해 선택됩니다. 회로 차단기는 주 라인 입/출고 피더용으로 선택됩니다.

품질 보증 및 판매 후 서비스

1. 우리는 고객의 기술 인력을 대상으로 원격 온라인 비디오 안내와 무료 전문 기술 교육을 제공합니다. 제품 시운전 후 1년 이내에 무료 유지보수 서비스를 제공합니다. 그 이후에도 계속해서 지원을 받기를 원하는 고객은 유료 유지 관리 서비스를 계속 이용할 수 있습니다.

2. 우리는 장기적이고 열정적이며 사려 깊은 서비스를 제공하기 위해 최선을 다하고 있습니다. 고객 요청을 받으면 1시간 이내에 이메일이나 전화를 통해 응답하여 시기적절한 의사소통과 효율적인 처리를 보장합니다.

3.우리는 고객을 위한 상설 기술 상담 채널을 구축합니다. 우리는 항상 제품 사용과 관련된 문제나 시스템 작동 중에 발생하는 기술적인 어려움에 대해 전문적인 지원과 솔루션을 제공할 의향이 있습니다.

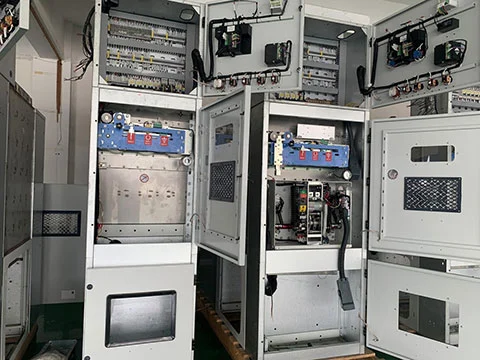

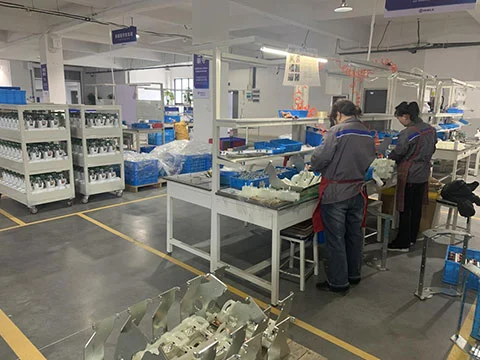

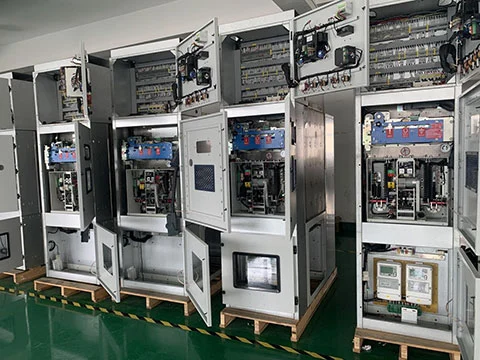

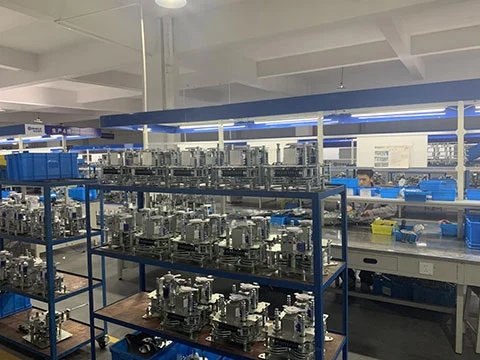

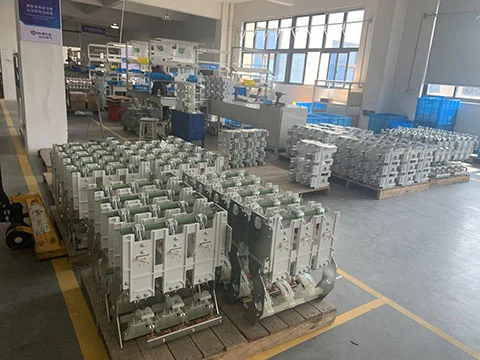

공장 작업장

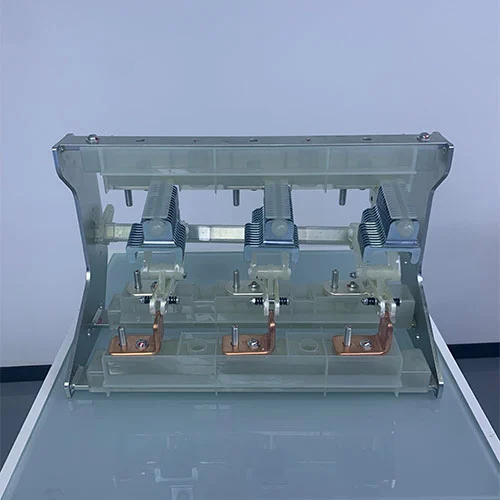

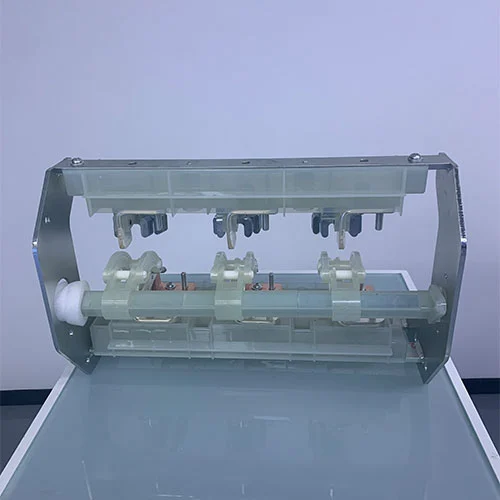

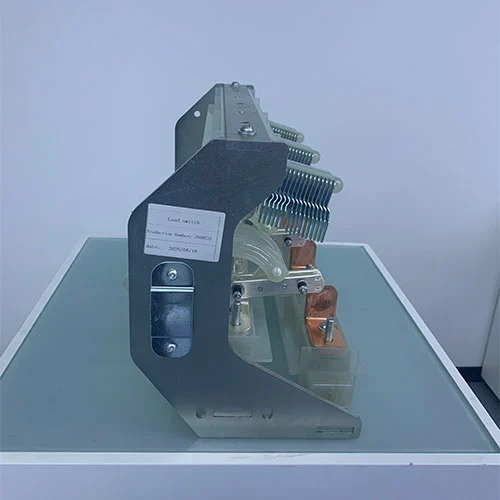

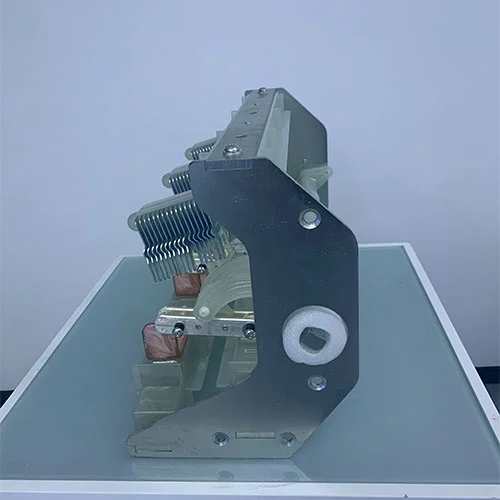

제품 쇼
