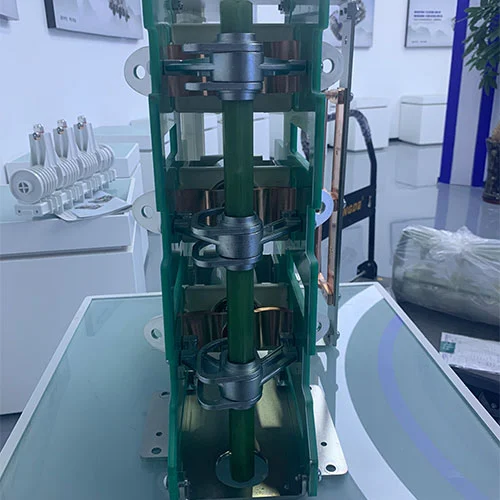

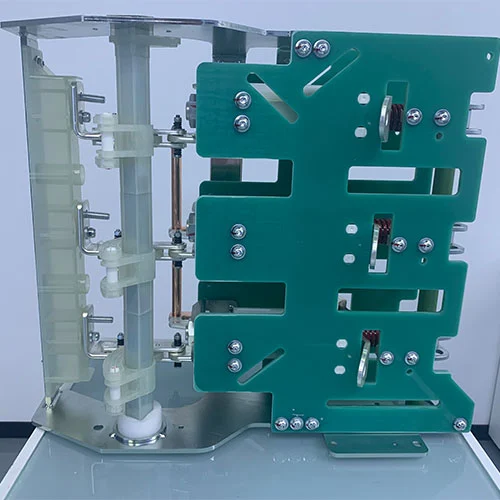

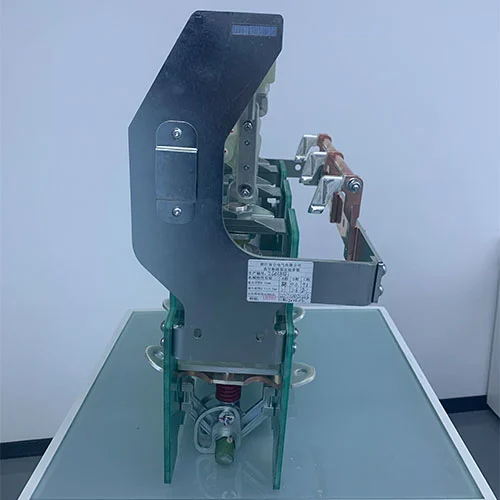

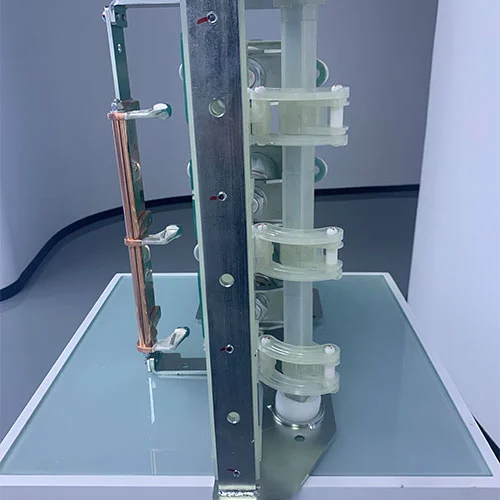

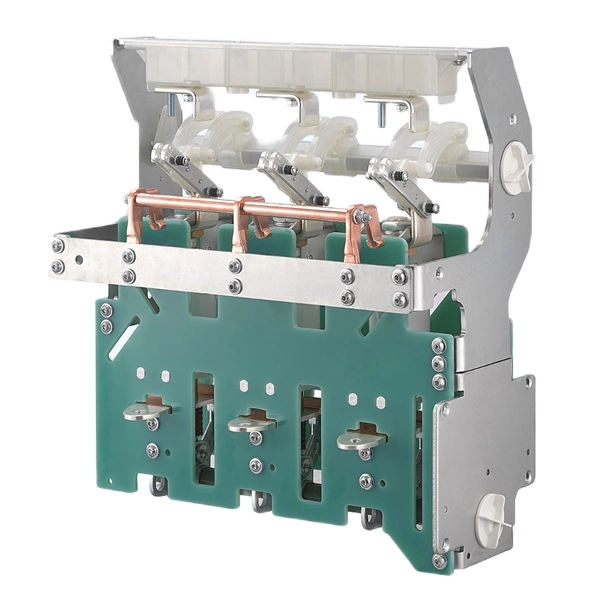

11KV 링 메인 유닛 진공 회로 차단기 단로기

Cotenele은 현대 중전압 배전망의 가스 절연 링 메인 유닛(RMU) 및 환경 친화적인 스위치기어용 부품 전문 제조업체입니다. 당사의 제품 정격 전압은 12kV ~ 40.5kV입니다. KDV-12D/630-20-S 시리즈 11KV 링 메인 유닛 진공 회로 차단기 단로기는 안전하고 안정적인 작동을 보장하면서 쉬운 설치, 최소한의 유지 관리 요구 사항, 긴 서비스 수명, 컴팩트한 크기 및 비용 효율성을 특징으로 합니다. 우리가 제조한 모든 부품은 고전압 AC 차단기용 GB1984-2014, 고전압 AC 단로기 및 접지 스위치용 GB/T1985-2023과 같은 국가 표준을 완벽하게 준수합니다.

문의 보내기

제품 설명

링 본체는 컴팩트한 크기, 유연한 기능, 안정적인 작동 등의 특징을 갖춘 소형 전기 장비입니다. 친환경 개폐장치는 건조한 공기나 질소를 절연매체로 사용하는 개폐장치입니다. 주요 장점은 환경 보호에 더 도움이 되는 무료 SF6 가스라는 것입니다. 절연 스위치를 통합한 Cotenele Company에서 생산한 KDV-12D/630-20-S 시리즈 11KV 링 메인 유닛 진공 차단기 단로기는 이 두 가지 유형의 중압 배전반의 핵심 구성 요소입니다. 이 장치는 진공 차단기 주 회로의 단시간 내 전류가 20kA(4s) 및 25kA(3s)를 충족하며 차단기의 기계적 수명은 10000회이며 기계적 수명은 격리 스위치의 3000배입니다. 접지 스위치의 단기 내전류는 20kA(4s)를 충족하고 기계적 수명은 3000회입니다.

모델과 의미

KD	V	12	D	630	20	S
회사 암호	절연 스위치가 있는 진공 회로 차단기	정격 전압	접지 유형	정격 현재의	정격 단시간 내전류	상부 아이솔레이터

진공 차단기의 제품 특징

진공 회로 차단기는 중전압 RMU 및 친환경 스위치기어의 핵심 구성 요소이며 뛰어난 성능과 환경적 이점으로 인해 현대 전력 분배 그리드에서 선호됩니다.

우수한 아크 담금질:VCB의 핵심기술은 주로 진공차단기를 기반으로 합니다. 접촉면이 분리되면 생성된 아크는 진공 환경에서 이온화된 금속 입자가 냉각 및 재응축되는 동안 거의 즉시 소멸됩니다. 이 프로세스는 매우 빠르고 효율적이므로 접촉 표면의 마모가 최소화됩니다.

유지 관리가 거의 필요 없음:오일이나 가스를 절연 매체로 사용하는 회로 차단기와 달리 VCB에는 아크 소화 매체가 없습니다. 이를 통해 유지 관리 작업, 인건비 및 서비스 중단이 크게 줄어들어 비용 효율성이 높아집니다.

환경 친화적인 운영:VCB는 육불화황(SF₆)을 절연 매체로 사용하지 않고 작동합니다. 이는 환경 보호에 매우 우호적이며 글로벌 지속 가능성 개념에 부합합니다.

컴팩트하고 작은 크기:진공 회로 차단기 구조는 간단하고 콤팩트하며 설치 공간이 작기 때문에 변전소, 산업 플랜트, 상업용 건물과 같이 공간이 제한된 환경에서 설치가 단순화됩니다.

높은 기계적 및 전기적 내구성:VCB는 내구성이 매우 뛰어나며 성능 저하 없이 빈번한 스위칭 작동을 견딜 수 있어 까다로운 애플리케이션에 대한 장기적인 신뢰성을 보장합니다.

스위치 단로기의 제품 특징

단로기는 다양한 용도에 맞게 사용할 수 있는 다용도성과 안전성을 갖추고 있습니다.

부하 차단 기능:절연 스위치의 주요 기능은 부하 전류를 안전하게 켜고 끄는 것이며, 신뢰할 수 있는 회로 제어 수단을 제공합니다.

눈에 보이는 고립:절연체 스위치의 주요 기능은 회로에 눈에 보이는 간격을 제공하여 유지 관리를 수행하는 직원의 안전을 보장하는 것입니다.

견고한 단락 내성:제한된 시간 동안 높은 단락 전류의 열적, 기계적 스트레스를 견딜 수 있는 높은 결함 수준의 견고성을 갖추고 있습니다.

이중 절연 옵션:

공기 절연 스위치 단로기:이 옵션은 비용 효율적입니다. 이 솔루션은 케이블 단면화, 변압기 스위칭 및 모터 회로와 같은 애플리케이션에 적합합니다. 변압기 보호 강화를 위해 퓨즈와 통합할 수 있으며 금속 폐쇄 개폐 장치 및 광산 응용 분야에 사용됩니다.

가스 절연 스위치 단로기:이러한 종류의 디커넥터는 밀폐형 압력 SF6 또는 SF6 프리 기술을 활용하며 매우 작은 설치 공간 내에서 고성능과 긴 작동 수명을 가지며 컴팩트한 공간에 설치하는 데 적합합니다.

이 조합의 장점은 무엇입니까?

11kV 링 메인 유닛 진공 회로 차단기 단로기는 링 메인 유닛 또는 환경 친화적인 배전반의 핵심 구성 요소이며 많은 장점을 가지고 있습니다.

기능성과 안전성의 결합

이 통합으로 완전한 스위칭 및 보호 장치가 생성됩니다. 일반적으로 VCB는 모든 자동 오류 중단을 처리하는 반면, 진공 회로 차단기와 통합된 격리 스위치는 가장 엄격한 안전 규정을 충족하면서 안전한 유지 관리를 위해 가시적이고 검증 가능한 격리 지점을 제공합니다.

공간 및 비용 효율성

이 두 가지 핵심 구성 요소를 결합하여 독립적인 구성 요소를 형성하면 스위치기어의 전체 크기가 최소화됩니다. 이는 패널 공간을 줄이고 내부 케이블링 및 버스바 연결을 단순화하며 설치 비용을 낮출 수 있습니다.

향상된 운영 보안

이 두 구성 요소를 결합한 솔루션에는 위험한 작동을 방지하는 기계적 인터록이 있습니다. 예를 들어, 인터록은 VCB에 전류가 흐를 때 단로기가 열리지 않도록 보장할 수 있으며, 이는 장비와 작업자 모두의 안전을 보장합니다.

단순화된 유지관리

진공 회로 차단기와 단로기가 전체 구성 요소에 통합되면 근접하고 기계적으로 연결되므로 유지 관리 작업이 더욱 간단해집니다. 유지보수 작업자는 단로기로 회로를 안전하게 분리하고 VCB도 열려 전원 시스템의 전원을 차단하는지 확인할 수 있습니다.

향상된 시스템 수명

진공 회로 차단기와 절연체 스위치의 조합은 전체 보호 및 스위칭 프로세스를 최적화하여 각 개별 구성 요소의 불필요한 작동을 줄이고 RMU 및 전체 배전 시스템의 장기적인 신뢰성과 내구성에 기여합니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1.1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

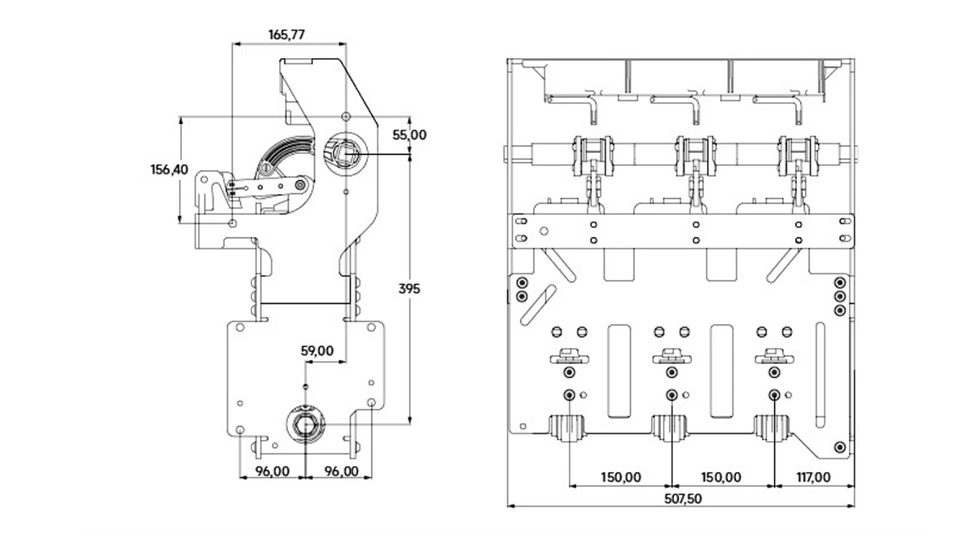

외관 및 치수

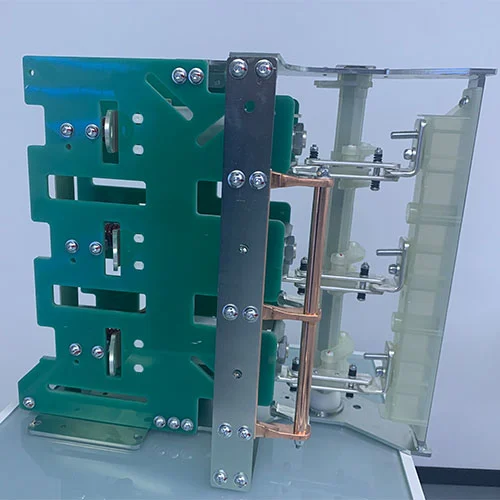

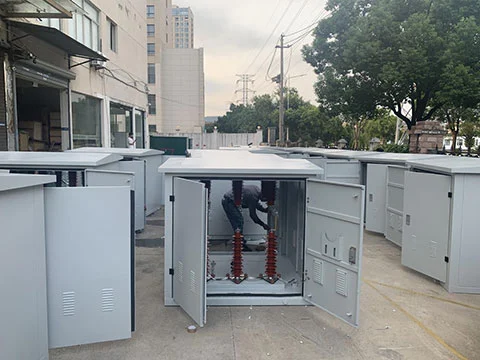

11kv Ring Main Unit Vacuum Circuit Breaker Disconnector

FAQ

Q1: OEM/ODM 서비스를 제공합니까?

A: 그렇습니다, 우리는 당신의 필요조건에 근거를 둔 OEM/ODM 서비스를 제공합니다, 우리는 엔지니어링 도면도 디자인할 수 있습니다. 명판이나 상표는 당신이 제공하는 회사 정보를 채울 수 있습니다. 또한 당신은 당신이 지역이나 국가의 대리인으로 신청할 수 있습니다.

Q2: 샘플을 제공합니까? 샘플은 무료인가요?

A:예, 우리는 개폐 장치 구성 요소의 일부 무료 샘플을 제공할 수 있지만 RMU 또는 개폐 장치와 같은 완전한 장비를 제공할 수는 없습니다. 배송비는 귀하가 부담해야 합니다.

Q3: 공장은 어디에 있습니까?

A: 저희 공장은 중국 절강성 원저우시에 위치하고 있습니다. 상세 주소는 절강성 원저우시 Yueqing시 Liushi Town, Liule Road 6호 빌딩입니다. 이 사이트는 Wenzhou Longwan 공항에서 불과 20KM 떨어져 있습니다. Whenzhou에 오시면 저희에게 말씀해 주시면 Longwan 공항에서 픽업해 드리겠습니다.

Q4:검사를 위해 귀사를 방문할 수 있습니까?

A: 물론입니다. 귀하의 방문을 진심으로 환영합니다.

Q5:귀사 제품의 최고 정격 전압과 최고 정격 전류는 얼마입니까?

A: 당사 제품의 최대 정격 전압은 40.5kv이고 최대 정격 전류는 3150A입니다.

Q6:11kV 링 본체 진공 회로 차단기 단로기란 무엇입니까?

A: 진공차단기(VCB)와 단로기를 일체화한 중압 링메인유닛(RMU)의 핵심부품이다. 스위치 제어, 오류 보호 및 안전한 격리 작업을 달성하기 위해 배전 시스템에 사용되며 산업, 도시 배전, 풍력 및 태양광 발전 시나리오에 적합합니다.
