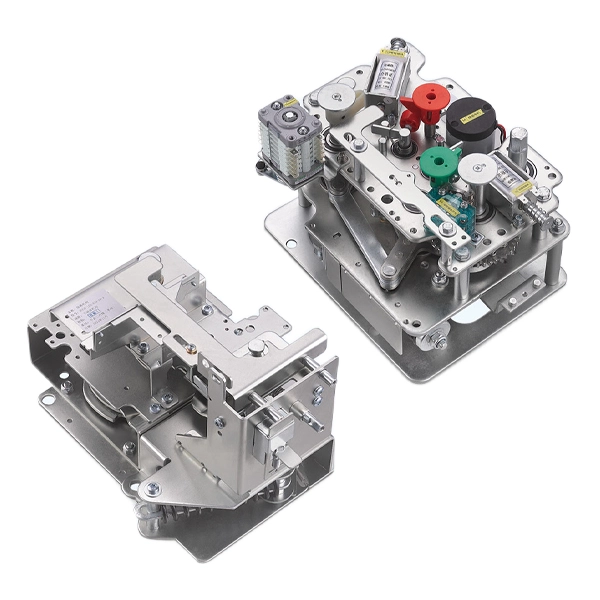

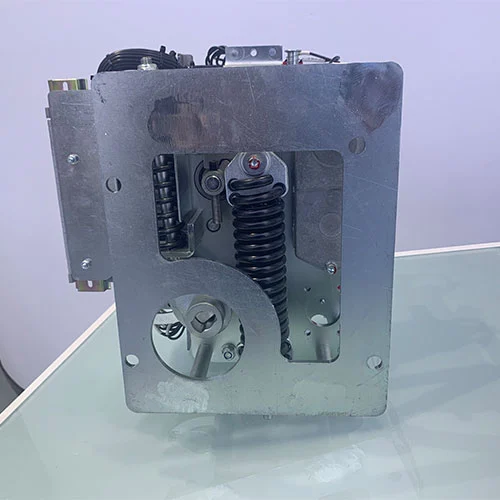

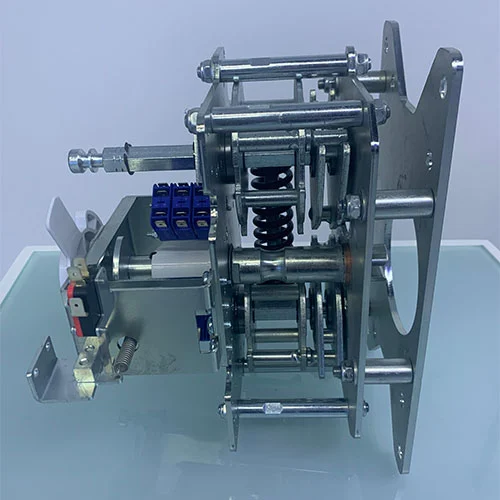

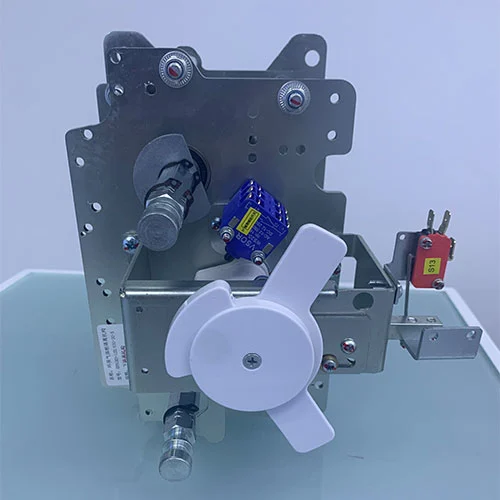

회로 차단기 분리 스위치의 11KV 전기 작동 메커니즘

회로 차단기 분리 스위치의 11KV 전기 작동 메커니즘은 다음 두 가지를 모두 제어하기 위해 중간 전압 개폐 장치에 사용되는 결합 구동 시스템입니다.

회로 차단기 전환(부하 및 고장 차단)

절연 스위치 작동(안전한 가시적 절연)

이는 개폐기의 핵심 실행 장치 역할을 하여 정확하고 안전하며 조화로운 스위칭 작업을 보장합니다.

애플리케이션

회로 차단기 분리 스위치의 11KV 전기 작동 메커니즘은 다음 분야에서 널리 사용됩니다.

배전망

링 메인 유닛(RMU)

가스절연개폐장치(GIS / C-GIS)

풍력 및 태양광 발전 프로젝트

철도 및 지하철 시스템

산업 및 광산 전력 시스템

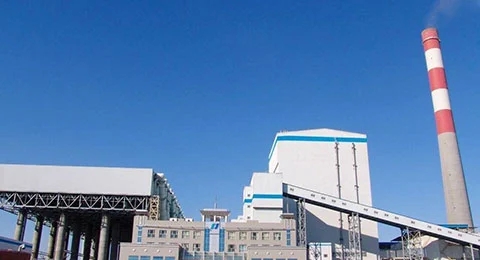

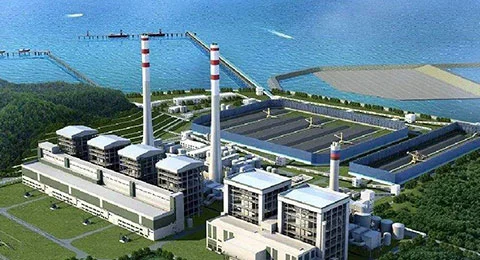

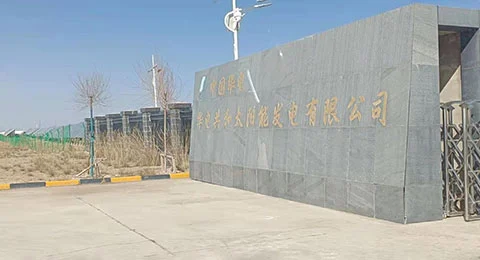

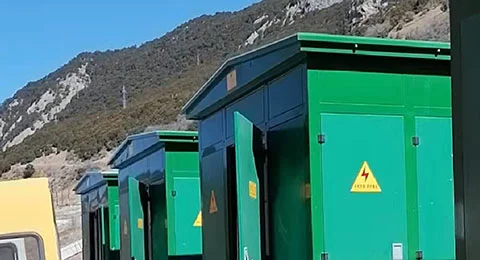

프로젝트 사례

Cotenele 메커니즘은 다음 분야에 적용되었습니다.

110kV 변전소 프로젝트

CR Power 해상풍력발전사업

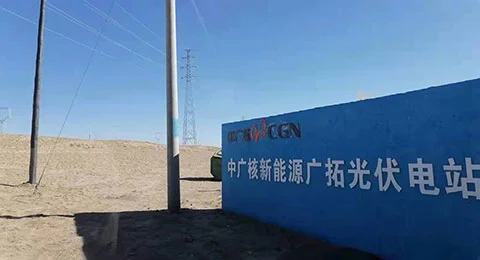

칭하이 1600MW 태양광발전 기지

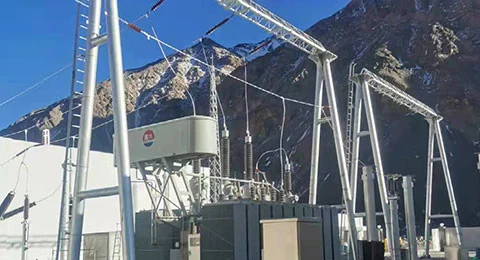

쓰촨-티베트 철도 전력 시스템

타지키스탄 110kV 변전소 증설

모델과 의미

회로 차단기 작동 메커니즘이란 무엇입니까?

차단기 작동 메커니즘은 에너지의 생성, 저장, 방출을 통해 차단기의 접점을 개폐하는 기계적 작동 시스템입니다. 이 작동 메커니즘의 주요 기능은 단락 및 과전류 조건과 같은 전기적 결함에 대한 신속한 대응을 보장하고 영향을 받는 부분을 신속하게 격리하여 시스템 손상을 방지하는 것입니다.

작동 메커니즘은 외부 조건에 관계없이 항상 차단기를 트립할 수 있어야 합니다. 힘 요구 사항에 따라 차단기는 위상당 개별 메커니즘 또는 3개 위상을 모두 동시에 작동하는 단일 메커니즘을 특징으로 할 수 있습니다. 메커니즘은 에너지 저장 매체, 작동 회로 및 연동 시스템이라는 세 가지 필수 하위 시스템으로 구성됩니다.

여러 가지 작동 메커니즘이 있습니다.

스프링 작동 메커니즘은 기계적 에너지를 저장하기 위해 스프링을 채택합니다. 일반적으로 전기 모터는 잠금 장치에 의해 압축된 상태로 고정되는 폐쇄 스프링을 충전합니다. 닫힘 신호가 수신되면 래치가 해제되어 트립 스프링을 충전하는 동안 스프링이 접점을 닫도록 구동할 수 있습니다. 폐쇄 스프링은 후속 작업을 위해 즉시 다시 재충전됩니다.

유압 장치는 가압 가스를 사용하여 오일 흐름을 유도하고 회로 차단기에 연결된 커넥팅 로드를 구동합니다. 공압 시스템은 압축 공기를 에너지원으로 사용하는 반면, 자기 장치는 전류가 증가함에 따라 장력이 증가하는 전자기 코일 또는 전자석을 사용합니다. 일부 디자인은 전자기력과 스프링 보조를 결합합니다.

2005년 CIGRE 회로차단기 조사에서는 구동장치의 중요성이 강조되었는데, 부품 고장의 70%가 구동장치와 관련이 있고, 주요 차단기 고장의 50% 이상이 구동장치와 관련이 있는 것으로 나타났다.

절연 스위치 작동 메커니즘이란 무엇입니까?

단로기(격리 스위치라고도 함)는 중전압 링 주 장치의 핵심 구성 요소입니다. 이러한 종류의 스위치는 유지 관리 및 안전 목적으로 전기 회로를 시각적으로 격리할 수 있습니다. 단로기는 회로 차단기와 다르며 단로기는 부하 전류 또는 오류 전류를 차단하도록 설계되지 않았지만 회로의 전원이 이미 차단되었을 때 작동합니다.

단로기 작동 메커니즘은 수동 또는 전동식 입력을 주 접점을 열거나 닫는 데 필요한 정밀한 기계적 움직임으로 변환합니다. 이러한 절연 스위치 작동 메커니즘의 주요 특징은 작동 속도가 회로 차단기 작동 메커니즘보다 낮고 눈에 보이는 접점 위치를 제공한다는 것입니다.

최신 단로기 메커니즘에는 종종 다음이 포함됩니다.

다중 모션 운동학:많은 디자인에서는 메인 블레이드가 먼저 수평 위치로 낮아지고 회전하여 힌지와 턱 끝 부분에 접촉 압력을 가하는 복합 동작을 사용합니다. 이 "역 루프" 접점 설계는 높은 단락 전류를 수용합니다.

독립적인 수동 조작:고급 메커니즘을 통해 추가 장치 없이 전면 및 측면 수동 조작이 가능합니다. 서로 반대되는 돌기를 가진 캠 휠 설계로 운전자 속도에 관계없이 부드러운 작동이 가능하고 일관된 기계적 성능이 보장됩니다.

위치 표시:드라이브 메커니즘 내의 보조 접점은 현대 감시 제어 시스템에 필수적인 원격 위치 표시를 제공합니다.

단로기 메커니즘은 단일 드라이브가 사용될 때 극을 상호 연결하는 커플링 로드를 사용하여 단극 또는 3극 작동으로 구성될 수 있습니다. 일반적으로 용융 아연 도금 강철인 프레임은 절연체와 회전 요소를 장착하여 장기적인 내구성을 보장합니다.

결합된 회로 차단기 및 단로기 메커니즘의 특징

현대 배전 계통에서는 중압 RMU를 위한 회로 차단기 및 단로기 작동 메커니즘과 친환경 개폐 장치를 결합하는 것이 일반적인 기술입니다. Cotenele에서 제조한 환경 친화적 개폐 장치용 회로 차단기 격리 스위치용 11KV 전기 작동 메커니즘은 몇 가지 독특한 기능을 제공합니다.

통합된 운동학적 시퀀스:결합된 메커니즘은 차단기 작동과 단로기 이동 사이의 타이밍을 조정합니다. 개방 작업 중에 단로기는 아크 차단이 완료된 후 접점을 분리하는 반면, 폐쇄 작업은 주 접점 폐쇄 전에 적절한 정렬을 확인합니다.

컴팩트한 기계적 연동:통합 설계에는 부적절한 작동 순서를 방지하는 내장 인터록이 통합되어 있습니다. 예를 들어, 메커니즘은 차단기가 전류를 전달하는 동안 단로기 작동을 방지하거나 격리가 ​​완료될 때까지 재폐로를 차단할 수 있습니다. 이는 배전 시스템에 대한 "5가지 예방" 요구 사항을 충족합니다.

스프링 기반 에너지 저장:많은 결합 메커니즘은 중앙 지점에서 작동하는 인장 스프링을 사용하여 닫힘 동작을 제어하는 ​​반면 압축 스프링은 열림 에너지를 관리합니다. 이 구성의 기계적 수명은 10,000사이클을 초과할 수 있습니다. 저장된 에너지 원리는 작동 메커니즘의 작동 속도가 작업자 작업과 독립적으로 유지되도록 보장하여 일관된 오류 차단 성능을 보장합니다.

재폐쇄 기능:회로 차단기와 단로기의 작동 메커니즘의 현대적인 조합은 자동 재폐로 시퀀스를 지원합니다. 이 두 구성 요소 작동 메커니즘은 모두 중간 재충전 없이 폐쇄-개방-폐쇄 작동에 충분한 에너지를 저장합니다.

공간 최적화:이 두 가지 작동 메커니즘의 조합은 컴팩트한 크기의 RMU에 적합합니다. 예를 들어 Contenele RMU의 폭은 375mm이며, 이 구성은 다른 제조업체 제품에 비해 상당한 공간 절약을 달성하며 공간이 제한된 도시 환경에 설치하는 데 적합합니다.

국제 표준 준수:이 두 가지 스위치 작동 메커니즘의 결합 메커니즘은 고전압 AC 회로 차단기용 GB1984-2014 및 단로기 및 접지 스위치용 GB/T 1985-2023을 포함한 표준을 준수합니다.

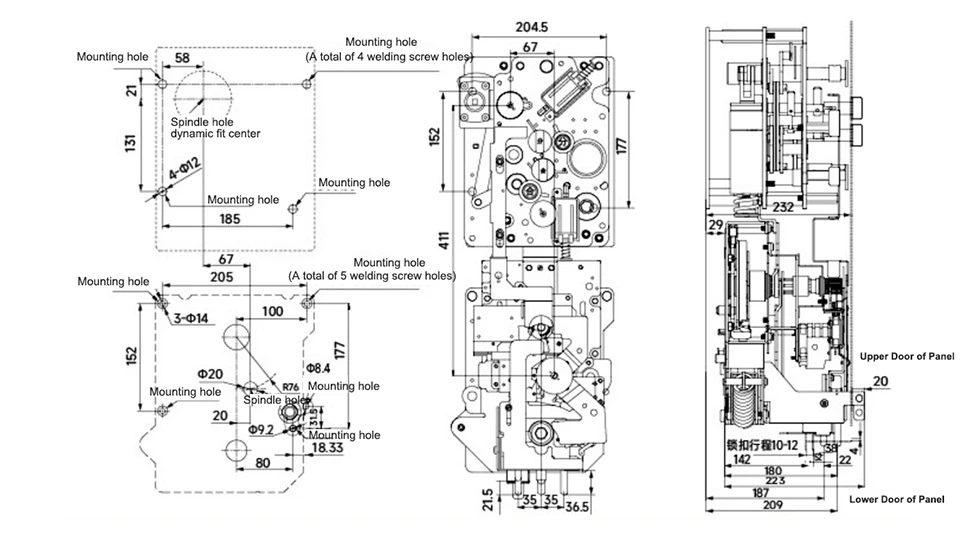

외관 및 치수

회사 소개

Cotenele International Trade (Wenzhou) Co., Ltd:

30,000㎡ 제조기지

12kV~40.5kV 배전반 핵심부품에 집중

ISO9001 / ISO14001 / ISO45001 인증

녹색공장 인정(2025년)

배송 및 운송

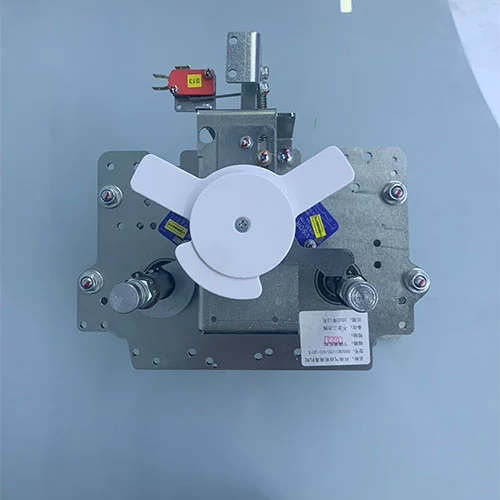

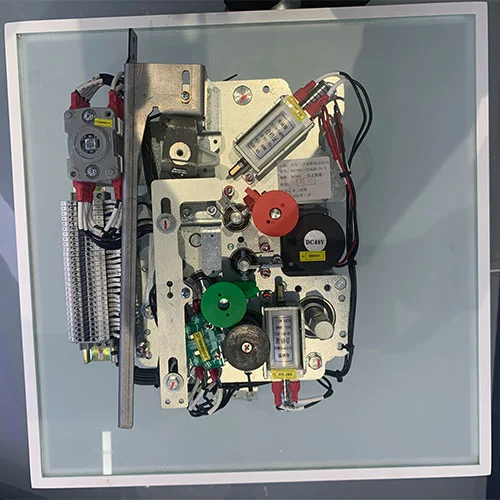

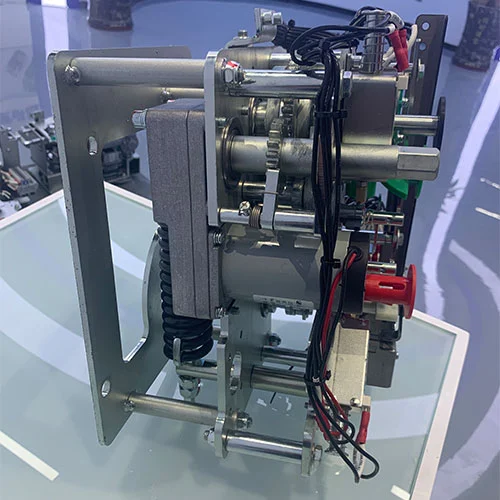

제품 쇼
