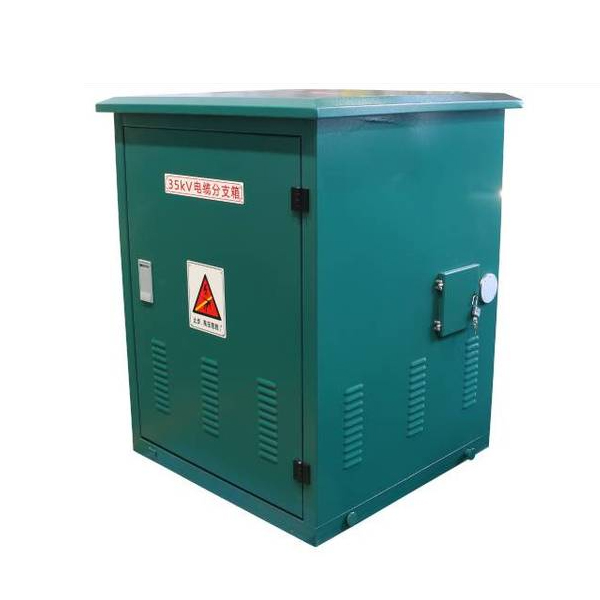

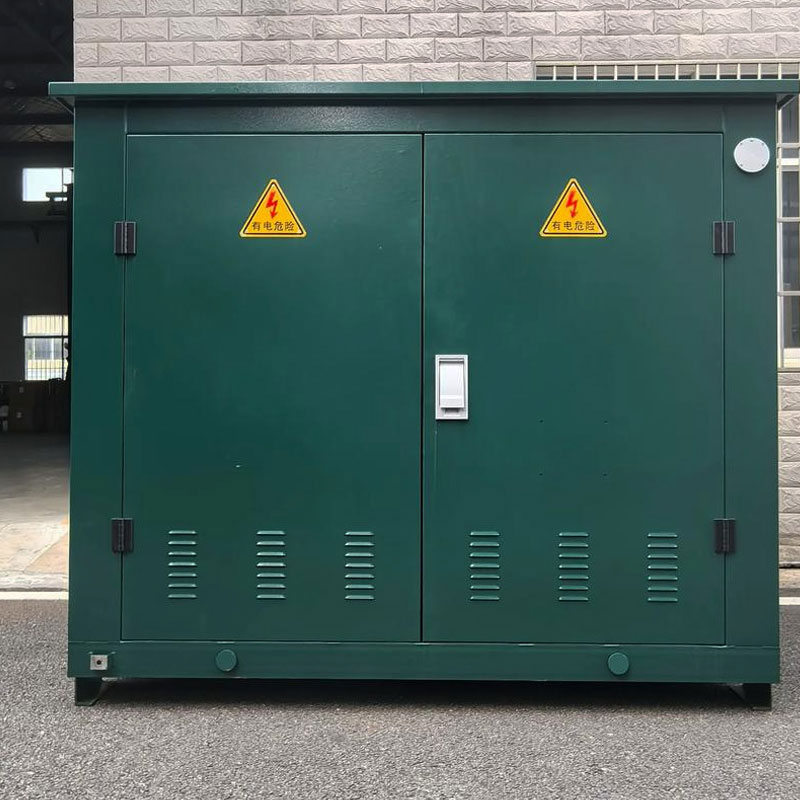

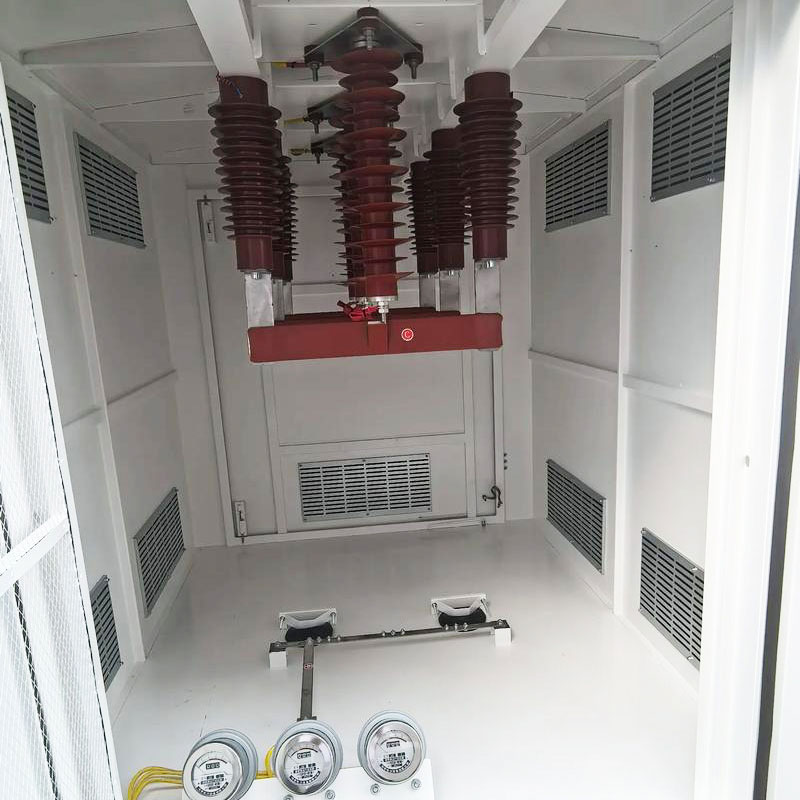

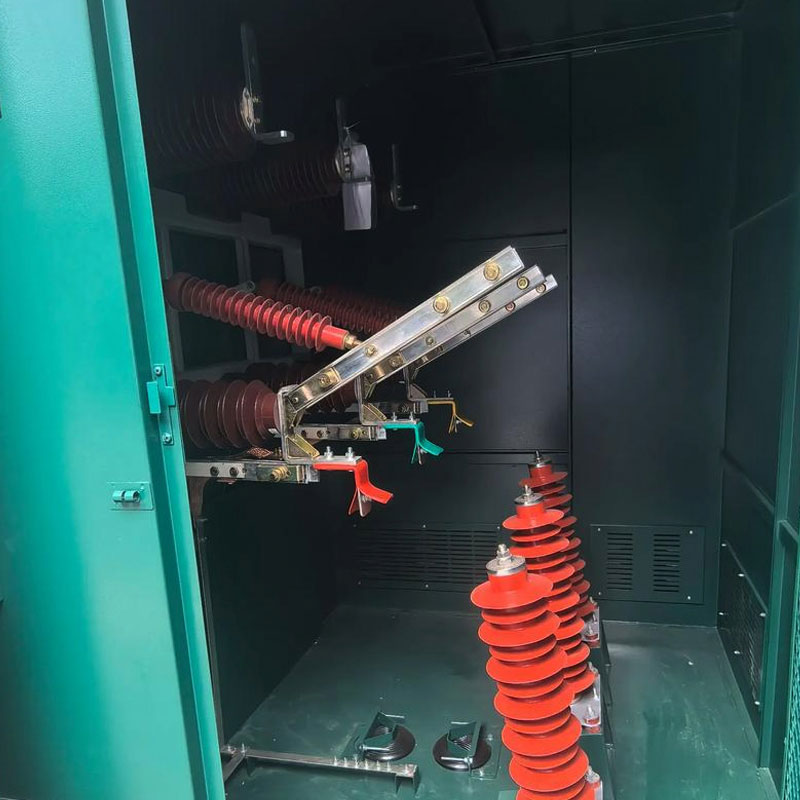

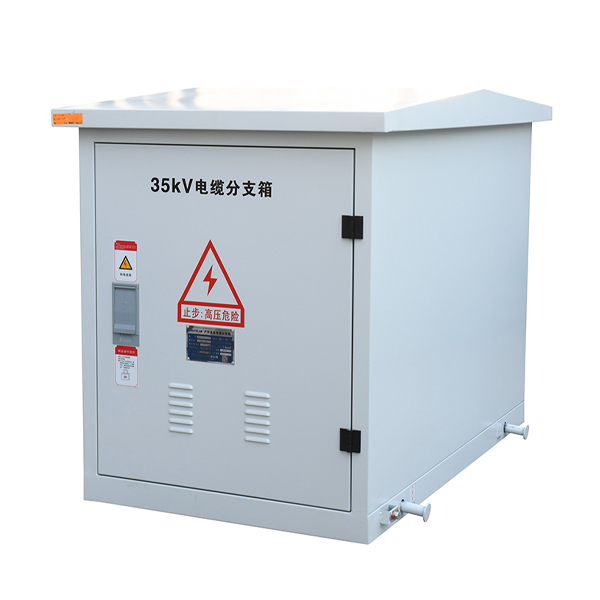

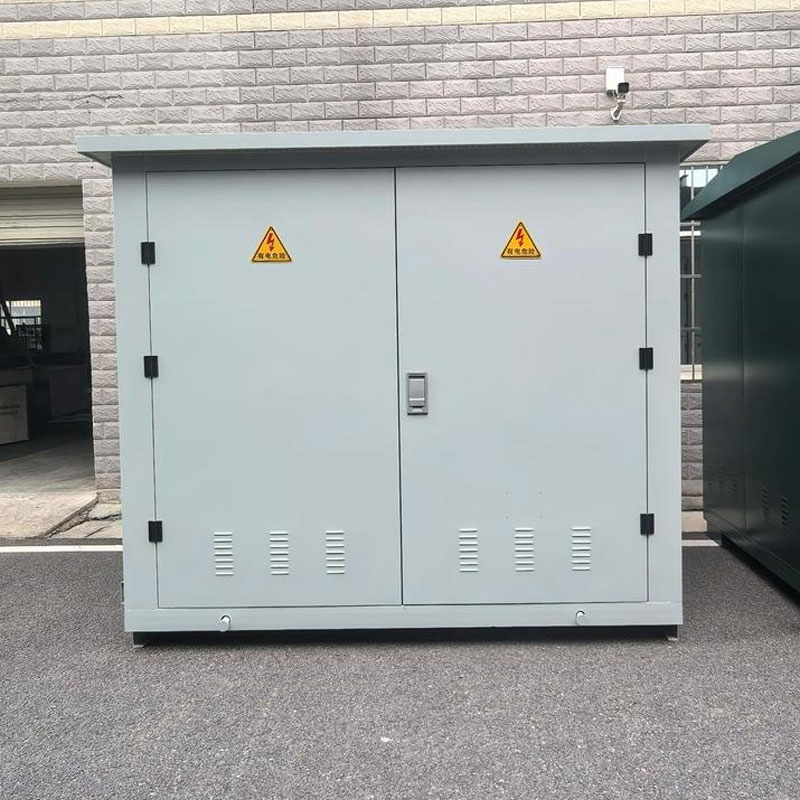

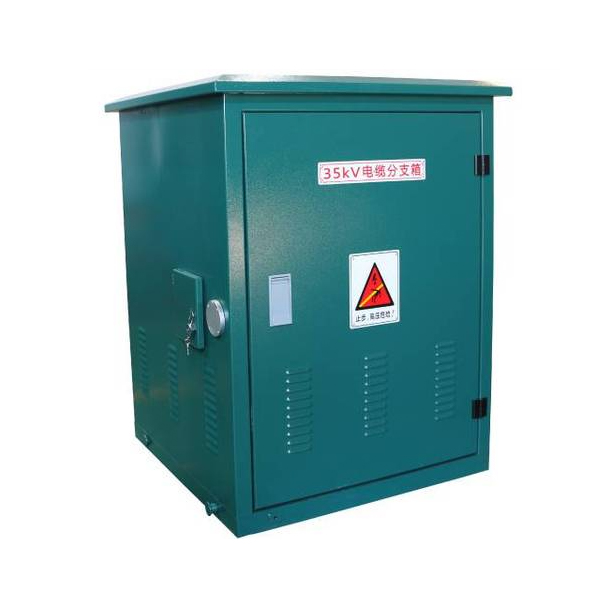

33KV 전기 조인트 박스 케이블 배전 개폐 장치

Cotenele은 중국의 잘 알려진 전기 장비 제조업체 중 하나입니다. 당사의 33KV 전기 조인트 박스 케이블 배전 개폐 장치는 33kV 전송 및 배전 네트워크에서 널리 사용되는 실외 또는 실내 배전 장치입니다. 주요 기능은 케이블 라인에서 전기 에너지의 분기, 전송 및 결합뿐만 아니라 (특정 모델의 경우) 라인 분할 및 제어를 가능하게 하는 것입니다. 고전압 전력 시스템에서 이는 케이블 라인의 노드 지점 역할을 하여 하나의 메인 라인에서 들어오는 전력을 여러 나가는 라인으로 분배함으로써 전원 공급 장치 반경을 확장하고 전체 프로젝트 비용을 줄이며 공급 유연성과 신뢰성을 향상시킵니다.

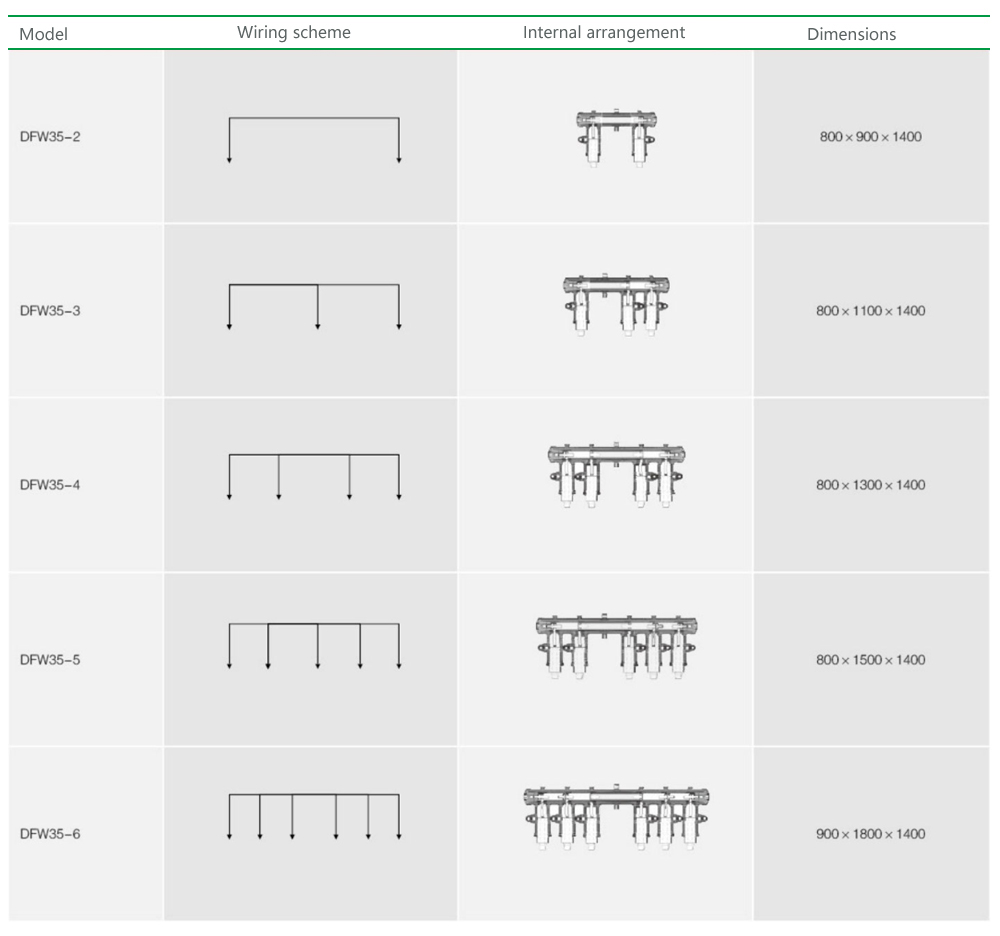

주요 기술 매개변수

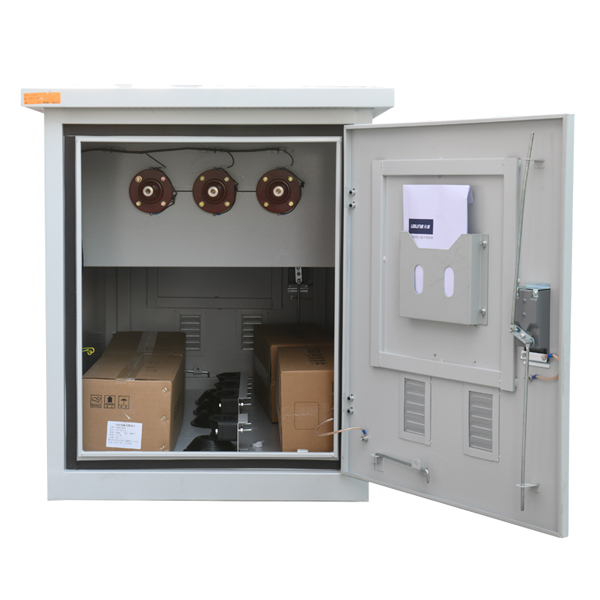

제품 작동 원리

33KV 전기 조인트 박스 케이블 배전 개폐 장치의 작동 원리는 병렬 회로의 전류 분할 동작을 기반으로 합니다.

1. 전원 입력: 고전압 케이블은 들어오는 부속품을 통해 전기 에너지를 도입하고 상자 내부의 버스바(구리 막대) 또는 SF6 스위치의 들어오는 단자에 공급합니다.

2. 부스바 수집: 박스 내부의 3상 부스바에 전기 에너지가 수집됩니다.

3. 분기 출력: 여러 개의 인출 케이블이 케이블 피팅을 통해 동상 부스바에 동시에 연결되거나(기본형) 스위치의 인출측에서 인출됩니다(스위치 유형).

4. 보호 및 모니터링: 작동 중에 피뢰기는 과전압을 실시간으로 억제합니다. 전압 표시기 및 (옵션) 오류 표시기는 회로 상태를 모니터링하는 데 사용됩니다. 부하 절연 스위치가 장착된 경우 유지 관리 중에 회로를 분리하여 명확한 절연 지점을 형성할 수 있습니다.

33KV 전기 조인트 박스 케이블 배전 개폐 장치의 작업 범위

33kV 전압 레벨은 이 장비가 주로 대규모 배전 시스템에 사용된다는 것을 결정합니다.

• 도시 핵심 배전 네트워크: 33kV 링 메인 박스를 보완하는 33KV 전기 조인트 박스는 일반적으로 번화가와 상업 중심지의 케이블 배전 네트워크 노드로 사용되어 토지 점유를 줄입니다.
• 산업 및 광업 기업: 일부 대규모 공장에서 사용자는 33kV 케이블 분기 상자를 통해 주 33kV 변전소에서 각 작업장의 변전소로 전력을 분배할 수도 있습니다.
• 재생 에너지 플랜트:

1. 풍력 발전: 풍력 발전소에서는 33KV 전기 조인트 박스가 여러 풍력 터빈의 수집 라인을 연결하는 데 사용됩니다.
2. 태양광발전: 대형 태양광 발전소에서 중압 케이블 분기함은 33kV 박스형 변압기와 그 사이의 선로를 연결하고 승압 변전소에 연결하는 데 사용됩니다.

• 운송 및 인프라: 33kV 케이블 분기 상자는 고속도로, 터널, 공항과 같은 인프라 건설을 위한 전력 시스템의 장거리 케이블 라인에 대한 중간 전송 및 배전 지점으로도 사용됩니다.

33KV 전기 조인트 박스 사용 시 주의사항

1. 환경 적응성:

• 1000미터 이상의 고도에서는 외부 단열 강도를 줄이는 것을 고려하십시오. 제조업체에 고원형 설계를 지정합니다.
• 염수 분무량이 많거나 습도가 높은 지역에서는 33KV 전기 조인트 박스 케이블 분배 스위치기어의 인클로저를 316L 스테인레스 스틸 재질로 제작해야 하며, 부식 방지 조치를 통해 인클로저 코팅을 강화해야 합니다.

2. 방수 및 침수 방지: 이 케이블 분기 상자는 높은 수준의 보호 기능을 갖추고 있지만 케이블 트렌치나 기초 피트에 물이 쌓이면 케이블 액세서리가 오랫동안 물에 잠겨 오작동이 발생할 수 있습니다. 따라서 원활한 배수가 이루어지도록 하는 것이 필요합니다.

3. 오작동 방지: 부하 분리 스위치가 있는 33KV 전기 조인트 박스 케이블 배전 개폐 장치의 경우 작동 전에 회로의 현재 상태를 확인하는 것이 필요합니다. 스위치가 부하를 차단하도록 정격화되지 않은 경우 전원이 공급될 때 단로기를 열거 나 닫지 마십시오.

4. 접지 요구 사항: 33KV 전기 조인트 박스 케이블 분배 스위치기어의 인클로저는 안정적으로 접지되어야 하며 케이블 차폐층의 접지선 연결은 정확하고 표준화되어야 하며 이는 인원 안전을 보장합니다.

5. 습기 방지: 33KV 공기 절연 전기 조인트 박스 케이블 분배 스위치기어(노출된 구리 바)의 경우 응결로 인한 크리핑 또는 단락을 방지하기 위해 가열 및 제습 장치를 설치해야 합니다.

올바른 케이블 분배 스위치기어를 선택하는 방법은 무엇입니까?

선택할 때 다음 주요 기술 매개변수 및 구성을 확인하세요.

1. 정격 전압 : 케이블 배전 개폐기의 정격 전압은 시스템 공칭 전압 33KV/35kV와 일치해야 합니다(최대 전압은 40.5kV).

2. 정격 전류: 33kV 케이블 배전 개폐기의 주 부스바 정격 전류는 일반적으로 630A이지만 실제 부하 전류를 기준으로 적절한 전류를 선택해야 합니다. 더 높은 전류가 필요한 경우 먼저 제조업체에 문의하고 요구 사항에 따라 제품을 맞춤화하십시오.

3. 회로 수: 입력 1개, 출력 라인 수, 입력 라인 수, 출력 라인 수 등 필요한 라인 구성을 결정합니다.

4. 스위치 필요 여부:

• 작동 빈도가 낮은 순수 케이블 분기의 경우: 기본 케이블 분기 상자를 선택하십시오.
• 결함 격리, 링 네트워크 전원 공급 장치 또는 격리 지점 유지 관리를 위해 부하 격리 스위치 유형 케이블 분기 상자를 선택합니다.

5. 절연 방법: 높은 안전성을 보장하고 실외 사용에 적합하도록 완전히 절연되고 완전히 밀봉된 유럽식 케이블 분기 상자(조립식 실리콘 고무 또는 EPDM 커넥터 사용)를 사용하는 것이 좋습니다.

6. 쉘 재질: 일반적으로 실외 사용에는 스테인레스 스틸 케이블 분기 상자 쉘을 사용하는 것이 좋습니다. 부식성이 높은 지역의 경우 316 스테인리스 스틸 쉘을 선택해야 합니다.

7. 추가 기능: 배전 자동화에 피뢰기 보호, 오류 표시기 또는 지능형 모니터링(DTU/FTU 인터페이스)이 필요한지 여부를 결정합니다.

주문 번호 도표:
