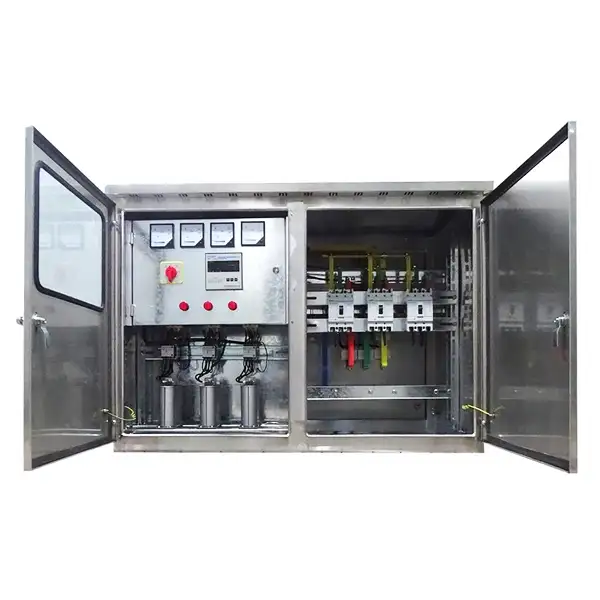

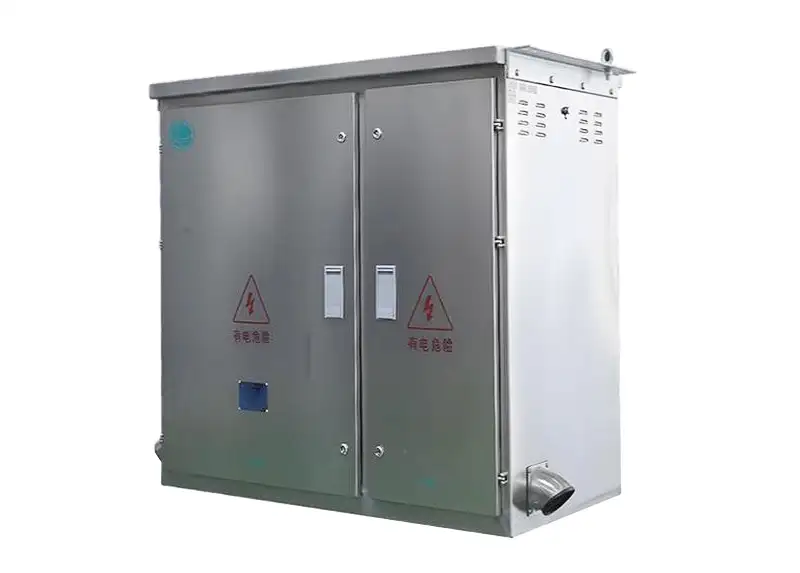

JP 저전압 배전함 LV 배전반

Cotenel JP 저전압 배전함 LV 스위치기어는 배전, 제어, 보호, 무효 전력 보상 및 에너지 계량과 같은 여러 기능을 요청 시 제공되는 누설 방지 모듈 옵션과 결합합니다. JP 시리즈 저전압 통합 배전함은 고품질 201 또는 304 스테인레스 스틸로 제조되며 정전기 분체 코팅 마감 처리되어 있습니다. 이 배전함은 풍화 작용에 강하고 시각적 눈부심을 줄이며 폼 도어 패널은 견고하고 내구성이 뛰어나며 오랫동안 모양을 변하지 않게 유지할 수 있습니다. JP 시리즈 저전압 배전함이 장착된 자물쇠는 조작 방지 보안을 강화하고 표준 측면 장착 리프팅 링은 현장 설치 및 취급을 단순화합니다. 이 저전압 배전함은 정격 전압이 0.4kV 미만인 50Hz AC 시스템에 매우 적합하며 GB7251.1-1997 및 ISO9001 표준을 준수합니다. JP 저전압 배전함은 설치 공간이 작고 설치가 용이하며 유지 관리 비용이 낮아 높은 보호 수준과 안정적인 장기 성능이 필요한 실외 또는 시골 환경에 이상적입니다. 현대 저전압 배전 네트워크를 위한 완벽한 선택입니다.

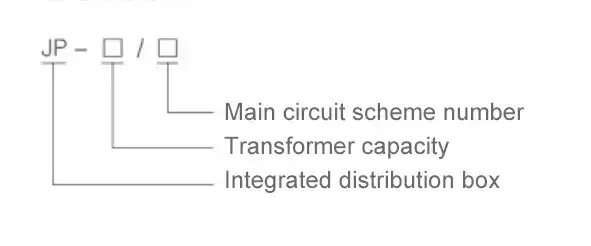

모델과 의미

주요 기술 매개변수

근무 조건

1. 환경 온도:-25℃+40℃;

2. 공기의 상대습도:일평균 90% 이하, 월평균 90% 이하

3. 고도:2000m를 초과하지 않음;

4. 진동, 충격이 심하지 않고 부식성 가스가 없는 곳에 설치하십시오.

JP 저전압 배전함 LV 배전반이란 무엇입니까?

JP 시리즈 저전압 통합 배전함의 핵심은 다음을 포함하여 전체 배전 영역에 필요한 모든 기능 모듈을 견고한 쉘에 통합하는 구조적 "통합"입니다.

1. 전력 분배:JP 저전압 배전함은 변압기에서 출력되는 전기 에너지를 다양한 분기 회로에 안전하고 안정적으로 배분할 수 있습니다.

2. 에너지 측정:JP 저전압 배전함은 내장된 계량실과 변류기를 통해 전력 소비를 정확하게 측정할 수 있으며 일반적으로 변조 방지 기능을 갖추고 있습니다.

3. 보호 기능:이 JP 배전함은 과부하, 단락, 누출, 과전압, 저전압, 위상 손실 및 서지 보호 기능을 제공하여 전기 안전을 보장합니다. 그리고 제어 및 무효 전력 보상.

4. 무효 전력 보상:JP 시리즈 저전압 통합 배전함의 무효 전력 보상 기능은 JP 캐비닛의 핵심 장점 중 하나입니다. 그리드 부하에 따라 커패시터 뱅크를 자동으로 전환하여 무효 전력을 보상하고, 역률을 크게 향상(최대 0.95)하고, 라인 손실을 줄이고, 전압 품질을 향상시킬 수 있기 때문입니다.

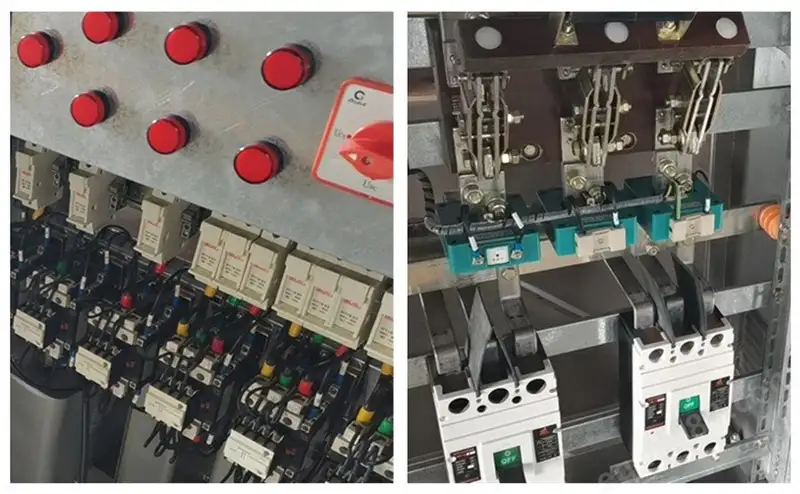

5. 내부구조 및 특징

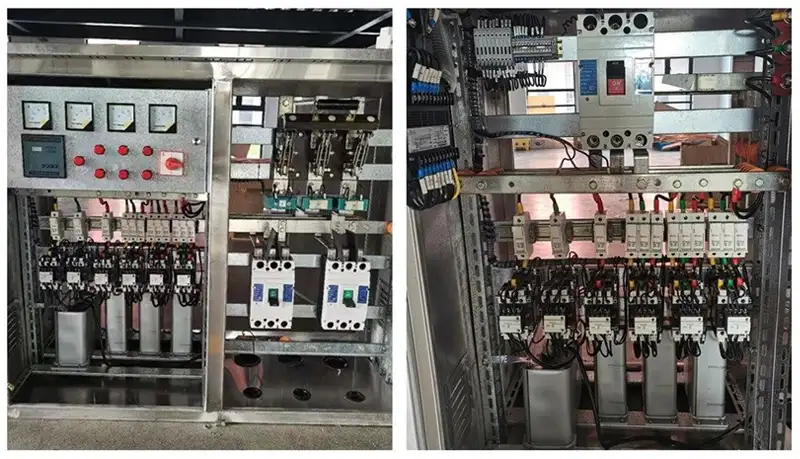

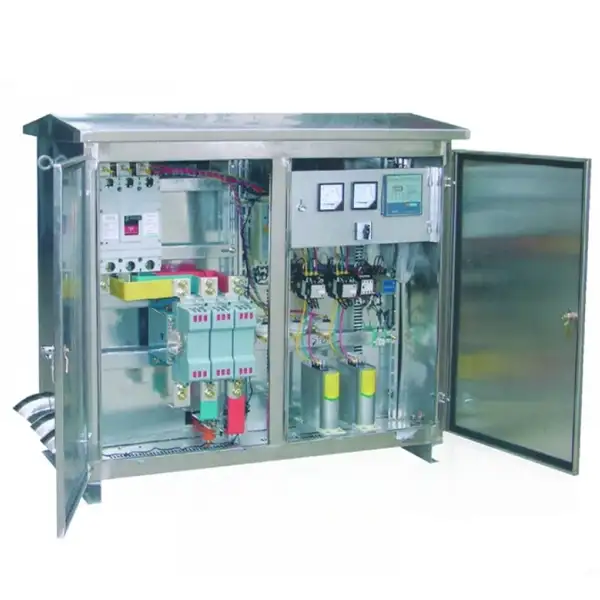

JP 저전압 배전함은 일반적으로 계량 구획, 수신 라인 구획, 피더 스위치 구획 및 무효 전력 보상 구획으로 구분되는 명확한 기능 구역 지정을 특징으로 합니다. 이러한 구조로 인해 설치, 점검, 유지보수가 매우 편리합니다. JP 배전함은 특히 실외 환경용으로 제작되었으며 인클로저는 일반적으로 빗물, 먼지 및 전자기 간섭을 효과적으로 방지할 수 있는 IP44(일부 모델은 IP65에 도달할 수 있음)의 공통 보호 수준을 갖춘 고품질 강철 또는 스테인레스 스틸로 만들어집니다. 캐비닛에는 케이블 입구 및 출구를 위한 전용 방수 굴곡부도 함께 제공됩니다. 인텔리전스 측면에서 차세대 JP 캐비닛은 스마트 그리드의 "주변 신경" 역할을 합니다. 데이터 수집, 원격 통신(GPRS/광섬유) 및 부하 모니터링을 위한 내부 모듈을 통합합니다. 이 모듈을 사용하면 전력 제어 센터에서 원격 원격 측정, 원격 신호 전달, 원격 제어 및 원격 조정("4가지 원격" 기능)을 수행하여 지능형 그리드 관리를 달성할 수 있습니다.

JP 패널의 일반적인 적용 범위

1. 농촌 그리드 혁신:JP 캐비닛은 원래 시골 전력 환경을 위해 설계되었습니다. 예를 들어, 북부 카운티의 시골 그리드 개조 프로젝트에서는 오래된 장비를 새로운 JP 캐비닛으로 균일하게 교체한 후 배전 영역의 역률이 0.75에서 0.95 이상으로 증가하고 평균 선로 손실률이 3~5% 포인트 감소했으며 저전압 트립 사고율이 60% 이상 감소하여 전원 공급 장치 신뢰성과 안전성이 크게 향상되었습니다.

2. 도시 노후 커뮤니티 재개발:증가하는 전력 부하로 인해 어려움을 겪고 있는 도시의 노후 배전 시설에 무효 전력 보상 및 지능형 모니터링 기능을 통합한 JP 캐비닛으로 개조하면 신규 용량을 추가하지 않고도 전력 공급 용량을 약 20% 늘리는 동시에 전압 불안정 문제를 효과적으로 해결할 수 있습니다.

3. 산업, 광업 기업, 상업 단지:공장, 가로등, 주거 단지 및 이와 유사한 장소에서 JP 캐비닛은 기본적인 전력 배분을 수행할 뿐만 아니라 무효 전력 보상 기능도 기본 전기 요금을 상당히 절약할 수 있습니다.

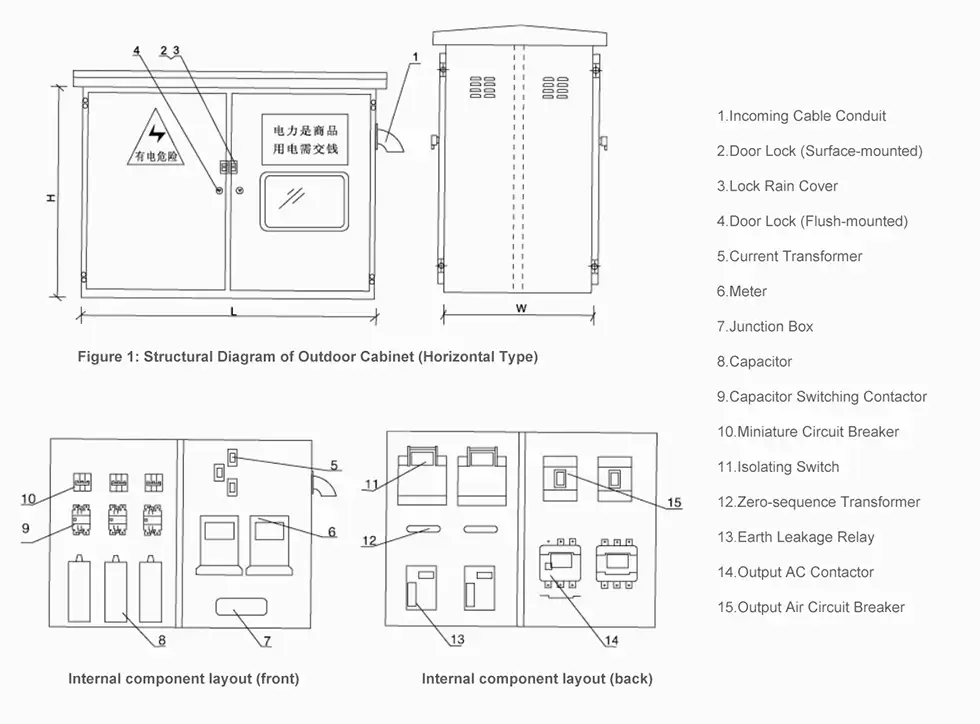

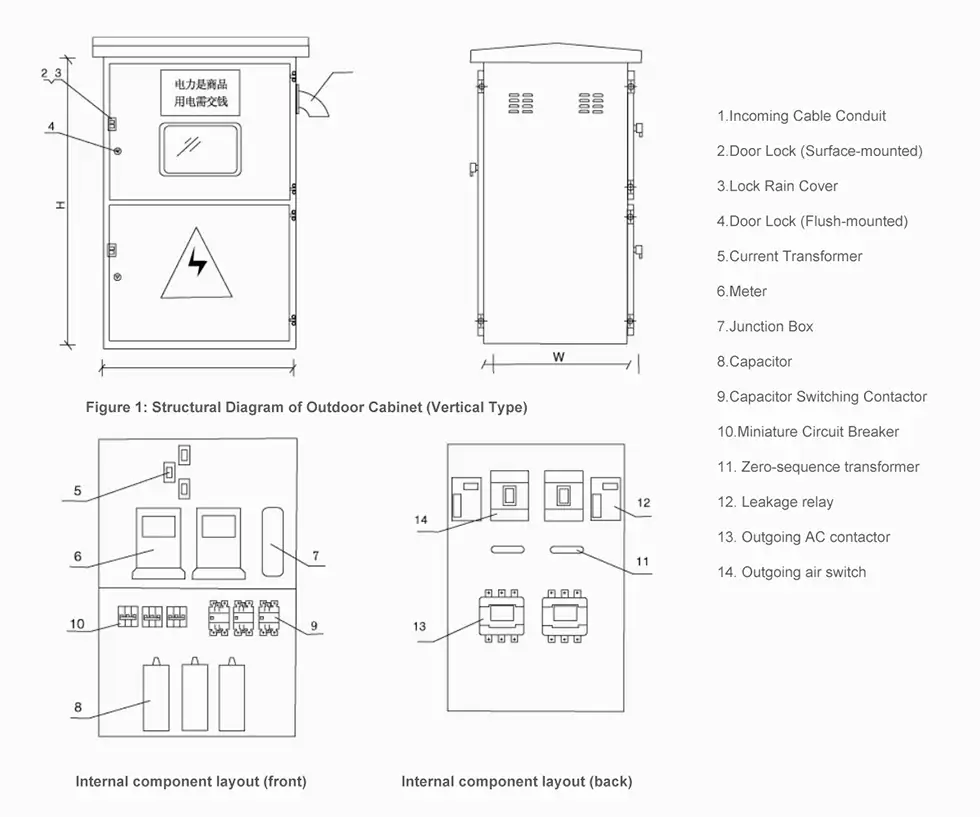

상자 구조 및 치수의 개략도

수평 상자의 크기

수직 상자 외부 치수

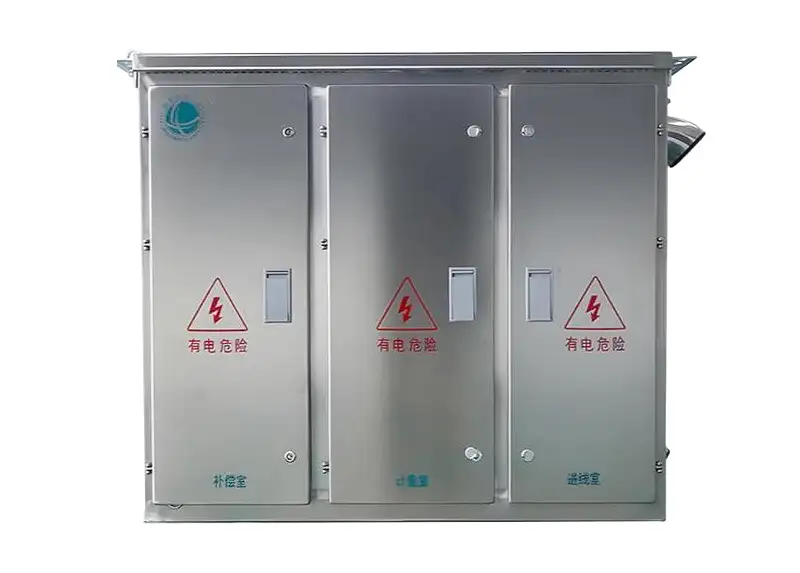

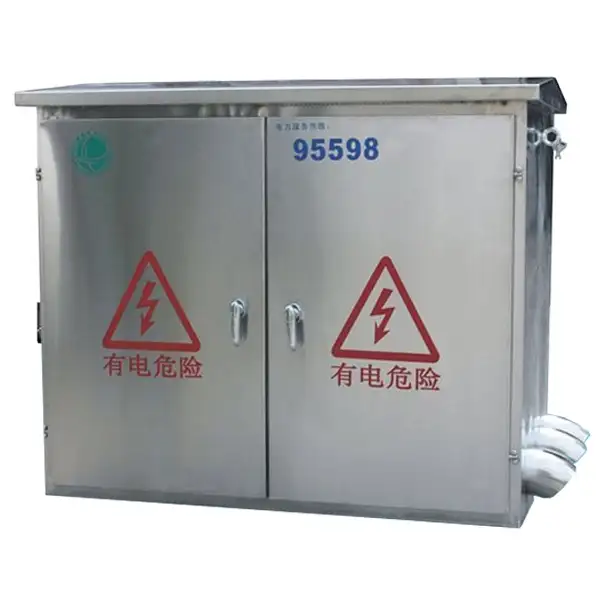

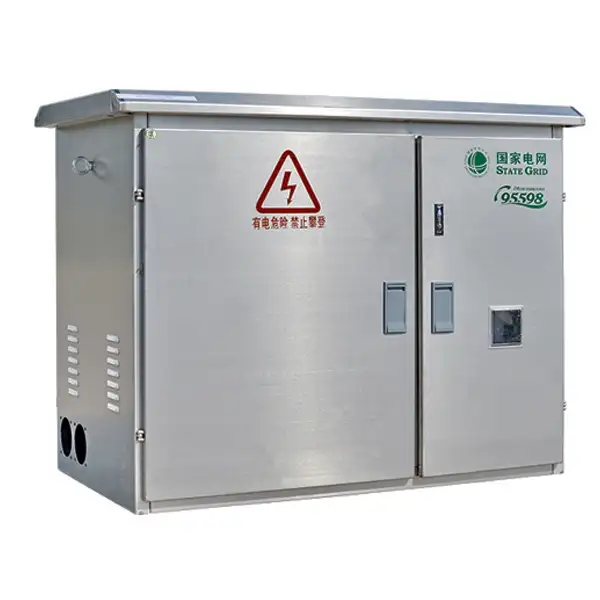

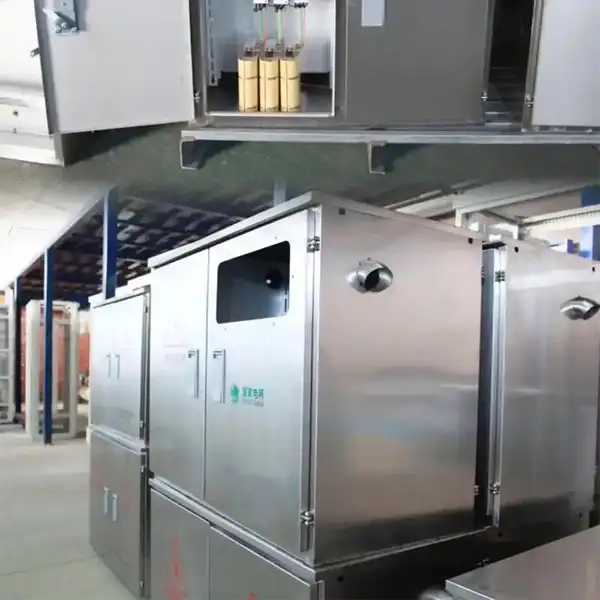

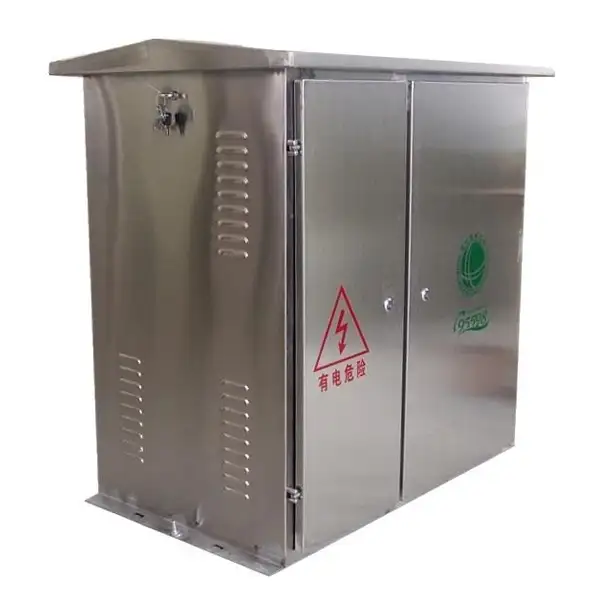

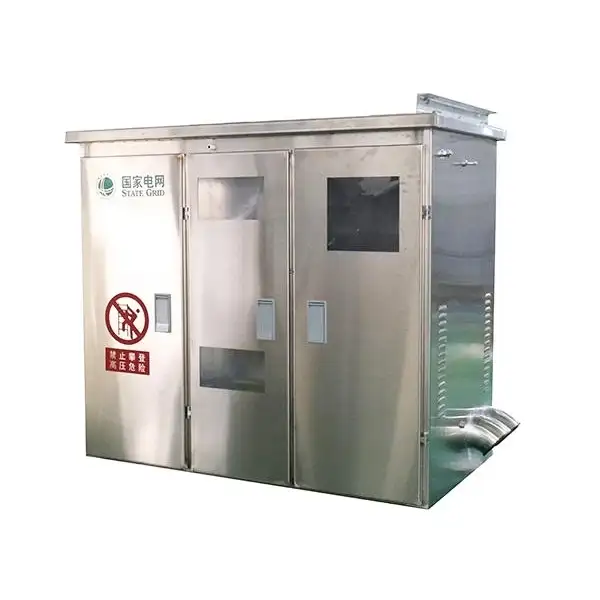

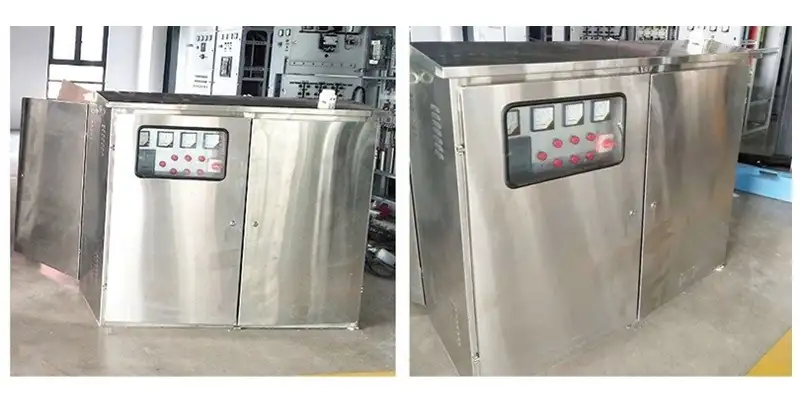

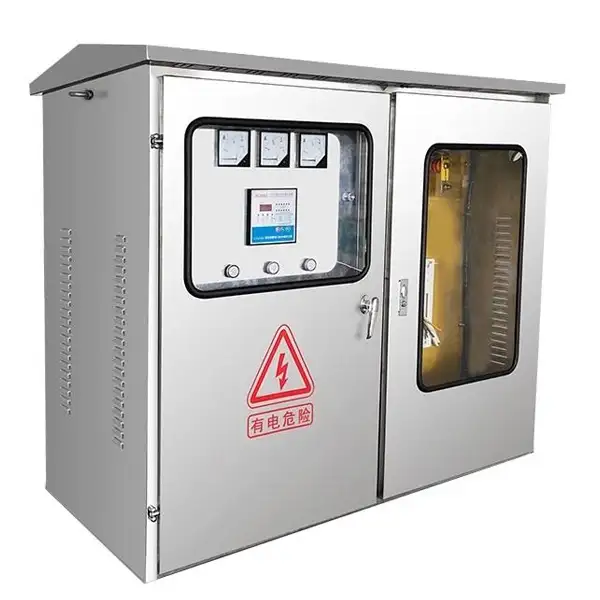

제품 쇼
