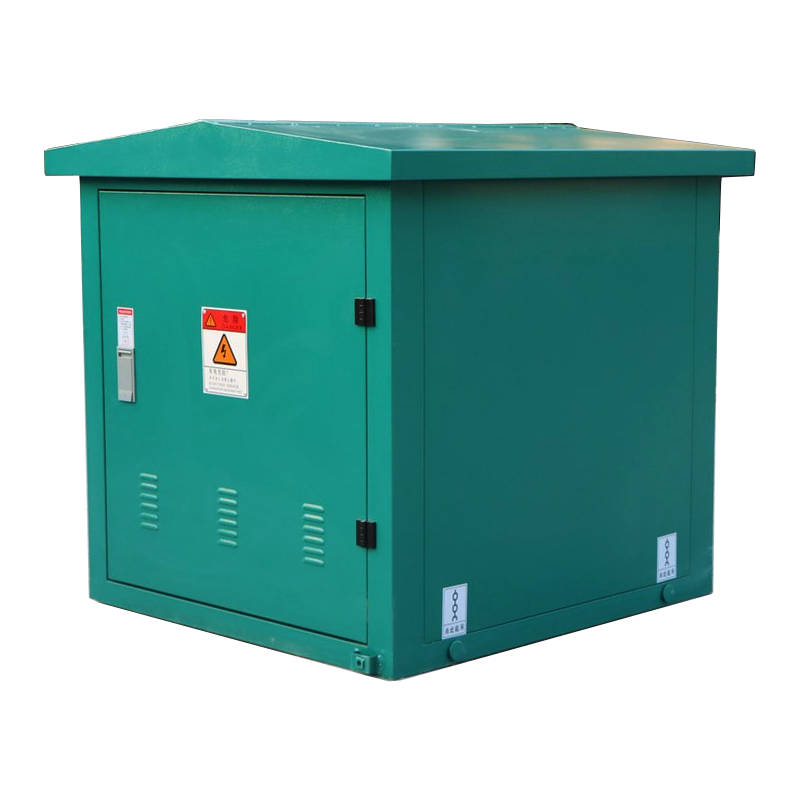

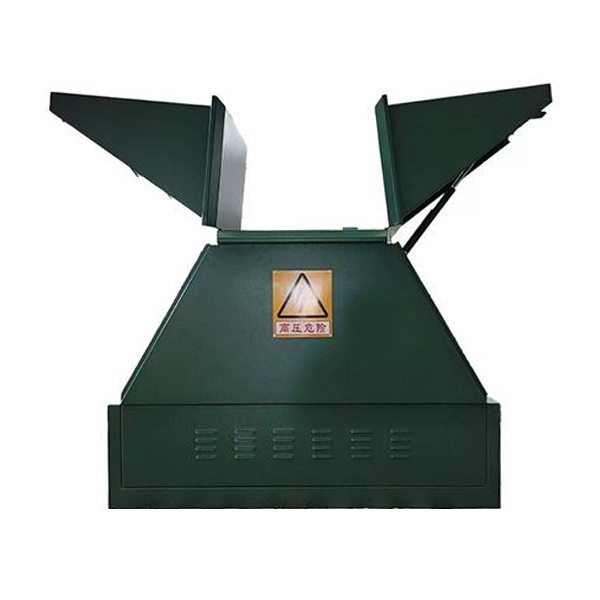

22KV 배선함 정션 케이블 배전반

Cotenele에서 제조한 22KV 배선 박스 정션 케이블 배전반은 신뢰성이 높고 완전 절연, 완전 밀봉된 옥외 배전 장치로, 전통적인 가공선의 대규모 토지 점유와 낮은 안전성 문제를 해결하여 전력망의 "지하 케이블링" 및 "오일 프리 변환"을 가능하게 합니다. 이 24kV 케이블 분기 상자는 정격 전압이 24kV이고 정격 주파수가 50Hz인 실외 중전압 배전 장치입니다. 이는 하나의 들어오는 피더를 여러 개의 나가는 피더에 분배하기 위해 전원 케이블의 노드 또는 분기점에 설치되며 일반적으로 링 네트워크 또는 방사형 분배 시스템에 사용됩니다.

구조 및 구성 요소

Cotenele Box 정션 케이블 배전반 인클로저 구조는 작고 견고하며 내구성이 뛰어나며 다음 두 부분으로 구성됩니다.

1. 인클로저

• 재질: 22KV 배선 상자의 쉘 재질은 일반적으로 스테인레스 스틸, 냉간 압연 강철 분말 코팅 또는 아연 도금 강철로 만들어지며 내식성과 기계적 충격 저항이 우수합니다.
• 보호 등급: 22KV 정션 케이블 배전반의 쉘 재질은 일반적으로 스테인레스 스틸, 냉간 압연 강철 분말 코팅 또는 아연 도금 강철로 만들어지며 내식성과 기계적 충격 저항이 우수합니다.
• 보호 등급: 케이블 분배 패널의 인클로저 보호 등급은 일반적으로 최신 표준을 기반으로 IP33 이상(예: IP34D)에 도달하며 열악한 실외 환경에 대한 비, 먼지 및 부식 방지 기능을 제공할 수 있습니다.
• 구조 설계: 이 중계 케이블 배전반은 기계적 강도가 충분히 높으며 방수 홈과 밀봉 개스킷 도어, 내부 케이블 클램프 및 접지 단자를 갖추고 있습니다.

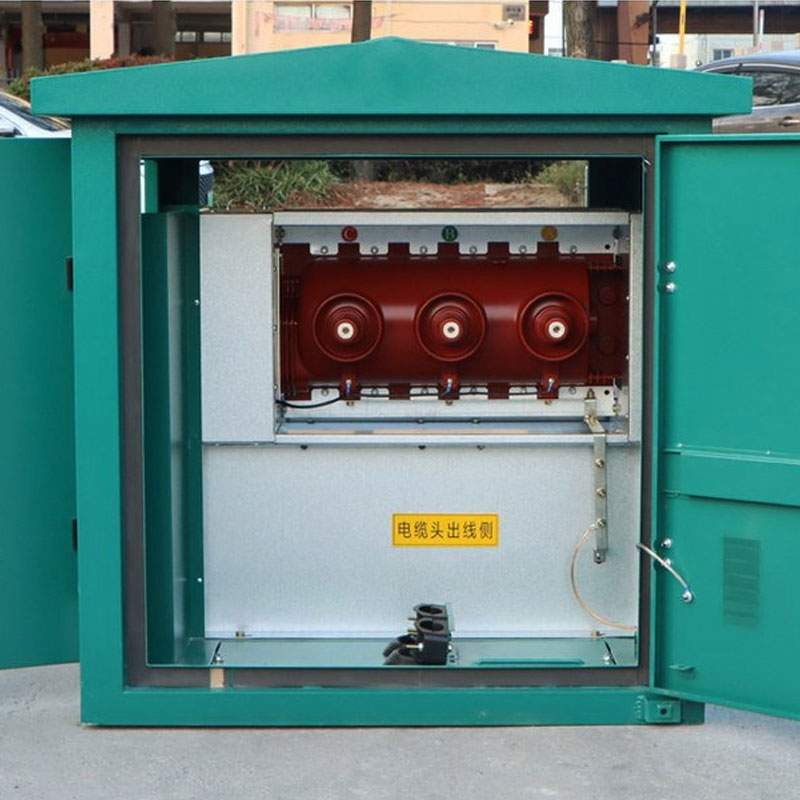

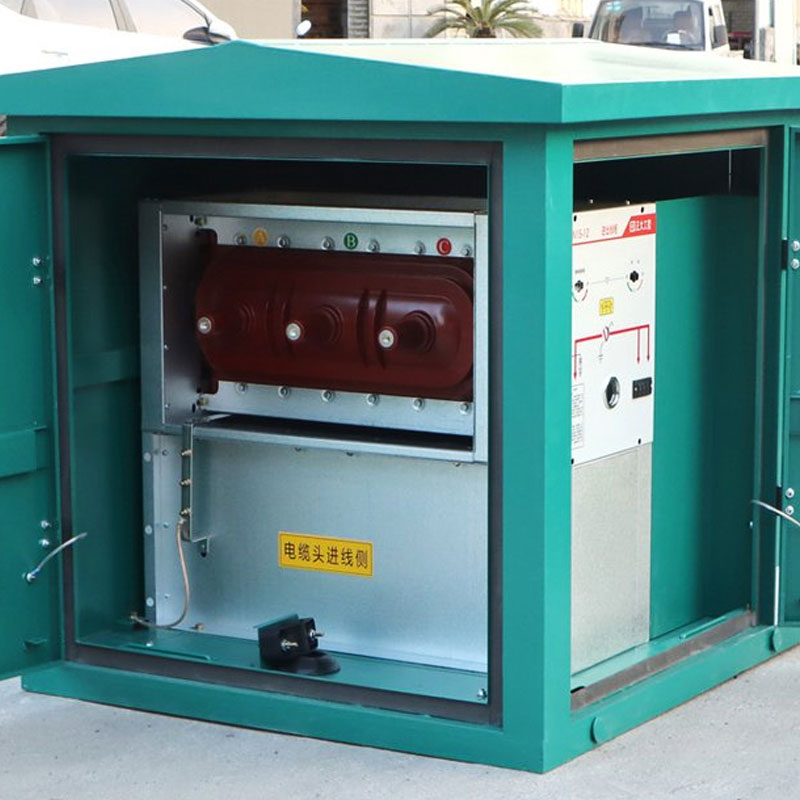

2. 내부 구획 및 구성 요소

• 버스바 구획(코어 커넥터): 22KV 정션 케이블 분배 패널은 일반적으로 도관(양단 커넥터) 또는 실리콘 고무 조립식 버스바를 전도성 커넥터로 사용합니다. 버스바 구조는 공기 또는 고체 절연체를 채택하여 넓은 범위 없이도 명확한 케이블 레이아웃을 얻을 수 있습니다.
• 케이블 커넥터(분리형 커넥터): 22KV Wiring Box의 핵심 구성품은 주로 볼트로 고정되어 메인 채널을 형성하는 630A 주회로 커넥터와 라이브 플러그를 통해 사용자 측에 연결되는 200A 분기 커넥터가 있습니다.
• 접지 시스템: 22KV 배선 상자 정션 케이블 배전반의 상자 내부에는 주 접지 부스바가 있습니다. 22KV 배선 상자 내부의 모든 금속 구성 요소와 케이블 차폐 층은 안전한 작동을 보장하기 위해 안정적으로 접지되어야 합니다.

선택적 기능 구성 요소:

• 전압 존재 표시기: 이 구성 요소의 주요 기능은 버스바 또는 케이블의 활성 여부를 표시하고 우발적인 접촉을 방지하며 인원 안전을 보장하는 것입니다.
• 서지 피뢰기: 낙뢰 과전압으로 인한 장비 손상을 방지하기 위해 유입 또는 유출 측에 피뢰기가 설치됩니다.
• 오류 표시기: 이 표시기는 장비 오류 위치를 신속하게 찾기 위해 케이블에 설치됩니다.
• 부하 차단 스위치 장치: 스위치 유형 케이블 분기 상자에서는 SF6 또는 진공 유형 부하 절연 스위치가 일반적으로 부하 전류를 차단하는 데 사용됩니다.

주요 기술 매개변수

자주 묻는 질문(FAQ)

1. Q: 24kV 케이블 분기 박스에서 "라이브 플러그 가능"을 어떻게 달성합니까?

A: 이는 주로 US형 분기 박스의 200A 커넥터에 적용됩니다. 이 커넥터는 내부 소호 기능 또는 특수 구조를 갖추고 있으며 전용 작동 도구를 사용하여 부하 상태에서 연결/분리할 수 있으며 부하 차단 스위치 역할을 합니다. 참고: 630A 주 회로 커넥터는 절대로 연결/분리해서는 안 됩니다. 전원을 차단한 후에만 공구를 사용하여 나사로 조이거나 빼야 합니다.

2. Q: 왜 일부 지점 상자는 비싸고 다른 지점 상자는 저렴합니까?

A: 가격 차이는 주로 내부 재질(수입 실리콘 고무 vs. 국산, 전체 구리 도체 vs. 기타), 인클로저 재질(스테인레스 스틸 vs. 일반 도장 스틸), 스위칭 장치 포함에서 발생합니다. SF6 스위치가 있는 분기 박스는 기본 유형보다 훨씬 더 비쌉니다.

3. 질문: 습기 침투로 인해 내부 커넥터가 고장나기 쉽습니까?

A: 고품질 분기 상자는 실리콘 고무 조립식 커넥터를 사용합니다. 실리콘 고무는 소수성이 우수하고 탄성이 높습니다. 적절하게 설치되면(깨끗한 인터페이스) 케이블을 사용한 밀봉이 매우 효과적이어서 단기간 물에 잠길 수 있습니다. 올바르게 설치하면 내습성이 매우 강해집니다.

4. Q: 케이블 분기 박스와 스위칭 스테이션(링 메인 유닛)의 차이점은 무엇입니까?

A: 중압 케이블 분기 상자에는 내부 스위치가 없으므로 단락 전류를 차단할 수 없으며 물리적 연결 지점 역할만 합니다. 링메인유닛(RMU)에는 보호, 제어, 계량 기능을 갖춘 스위치 장치(회로 차단기/부하 절연 스위치)가 장착되어 있습니다. 스위치형 케이블 분기 박스는 둘 사이에 위치하며 그 기능은 소형 실외 링 네트워크 장치와 유사합니다.

5. Q: 케이블 분기함을 설치하려면 기초가 필요한가요?

답: 그렇습니다. 장치 자체는 지상에 설치할 수 있지만 적절한 케이블 굽힘 반경, 방수, 먼지 방지 및 작동 편의성을 위해 일반적으로 콘크리트 받침대(약 30~50cm 높이)가 필요합니다. 상자는 받침대에 고정되어 있으며 케이블은 바닥에서 들어갑니다.

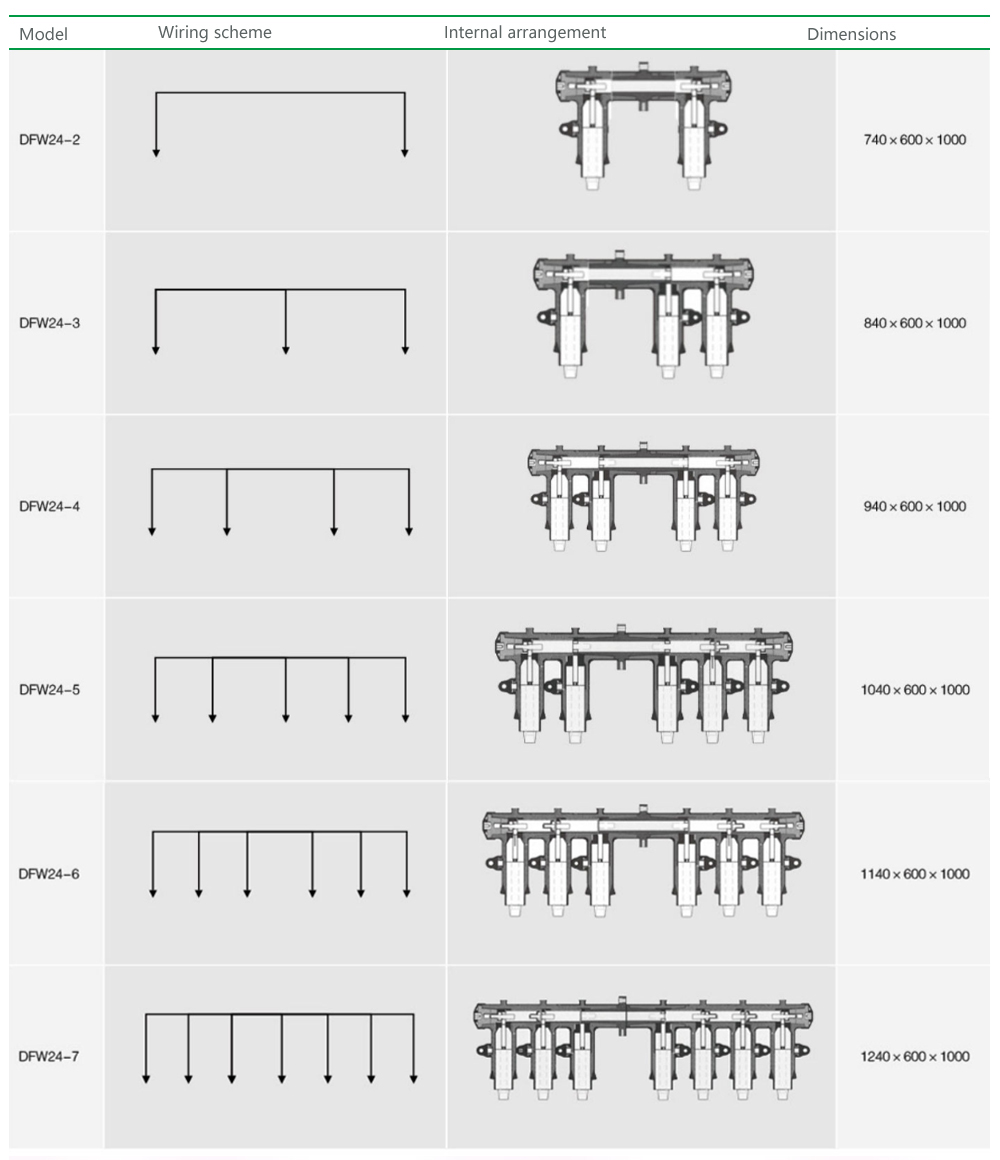

주문 번호 설명

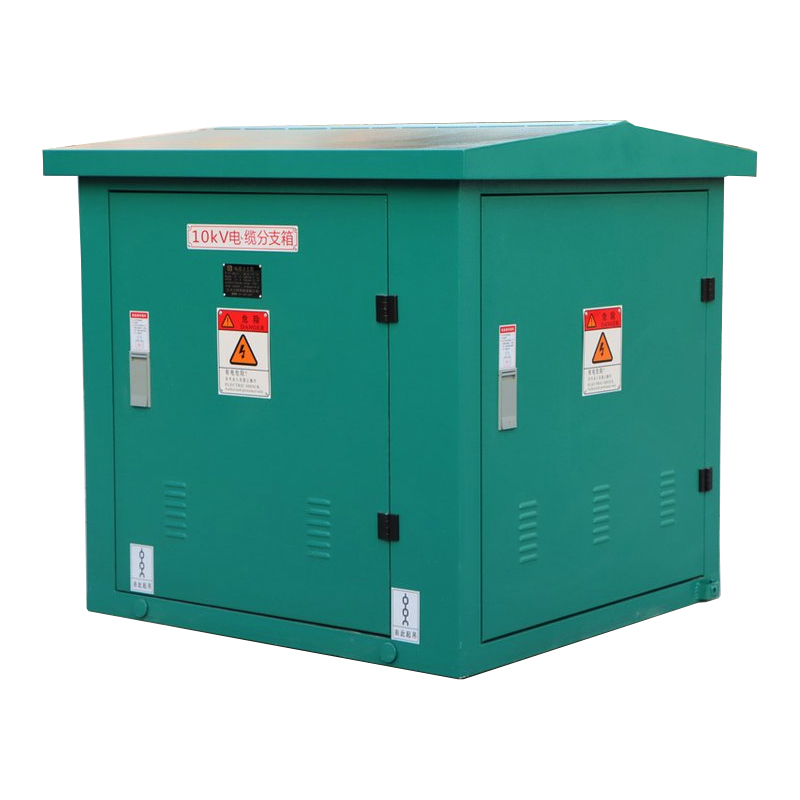

제품 쇼:
