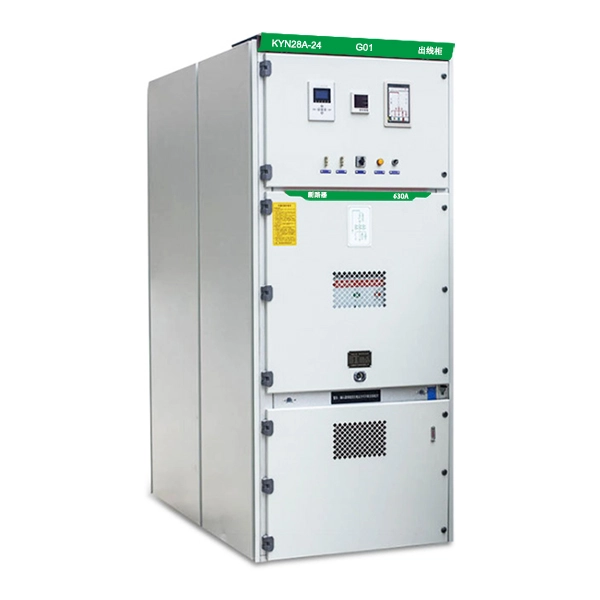

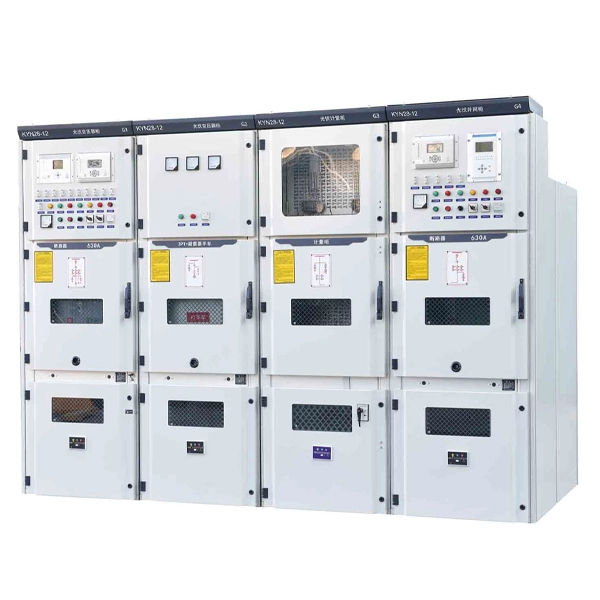

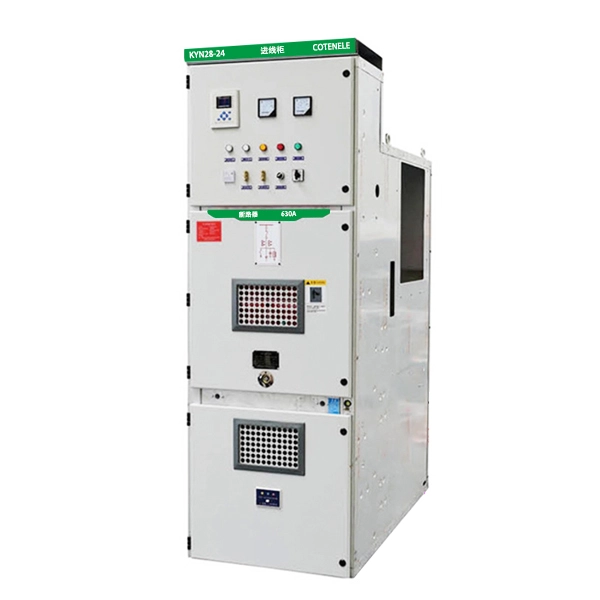

22KV 중압 금속 클래드 개폐 장치

모델과 의미

주요 기술 매개변수

1. 개폐 장치의 주요 기술 매개변수

2. VS1-24,VN2-24 진공 회로 차단기의 주요 기술 매개변수

근무 조건

정상 작동 조건

1. 주변 온도

최대: +40°C, 최소: –15°C. 24시간 동안 측정된 평균값은 +35°C를 초과해서는 안 됩니다.

2. 습도 조건

하루 평균 상대 습도: ≤95%

한 달 동안의 평균 상대 습도: ≤90%

하루 평균 수증기압: 2.2kPa 이하

한 달 동안의 평균 수증기압: ≤1.8 kPa

3. 고도

해발 1000m를 초과하지 않습니다.

4. 공기 순도

주변 공기는 먼지, 연기, 부식성 또는 인화성 가스, 증기 또는 염수 분무로 인해 심각하게 오염되지 않아야 합니다.

5. 진동 및 충격

스위치기어에 영향을 줄 수 있는 외부 진동이나 지면 움직임은 무시할 수 있습니다.

6. 2차 시스템의 전자기 간섭

유도된 전자기 간섭의 진폭은 1.6kV를 초과해서는 안 됩니다.

특수 작동 조건

22KV 중압 금속 클래드 개폐 장치가 GB/T 11022에 지정된 정상 한계를 초과하는 조건에서 작동해야 하는 경우 제조업체와 사용자는 특별 조치에 대해 협상하고 동의해야 합니다.

결로를 방지하기 위해 스위치기어에는 히터가 장착되어 있습니다. 이 히터는 스위치기어가 대기 모드에 있을 때마다 전원이 공급되어야 합니다. 정상 작동 중에도 필요에 따라 히터를 계속 작동하도록 주의를 기울여야 합니다.

KYN28-24의 주요 구조는 무엇입니까?

KYN28-24 개폐 장치는 주로 캐비닛과 트럭의 두 부분으로 구성됩니다.

캐비닛 구조

캐비닛은 금속 칸막이로 4개의 독립적인 구획으로 나누어져 있습니다.

1.버스바 구획

캐비닛 후면 상단에 위치하며 메인 버스바 설치에 사용됩니다.

2.회로 차단기 구획

캐비닛 중앙 부분에 위치하며 회로 차단기 트럭을 설치하는 데 사용됩니다.

3.케이블 수납공간

케이블룸은 캐비닛 후면 하단에 위치하며 들어오고 나가는 케이블을 연결하는 데 사용됩니다. 또한 변류기 및 접지 스위치와 같은 구성 요소를 수용할 수도 있습니다.

4.릴레이 및 장비실

Cabinet 전면 상단에 위치하며, 보호, 제어, 측정장치 등의 보조 구성품을 장착하는데 사용됩니다.

트럭 종류

트럭은 핵심 요소를 운반하는 이동식 구성 요소입니다. 나사 메커니즘을 통해 안팎으로 움직입니다. 기능에 따라 트럭은 주로 다음과 같은 유형으로 분류됩니다.

1. 회로 차단기 트럭: 정상 부하 전류 및 고장 전류를 만들고 차단하는 데 사용되는 가장 일반적인 유형입니다.

2. 전압 변압기(PT) 트럭: 측정 및 보호 목적으로 전압 신호를 제공하는 데 사용됩니다.

3. 계량 트럭: 전기 에너지 계량에 사용됩니다.

4. 차단 트럭: 일반적으로 회로에 눈에 보이는 분리 지점을 생성하는 데 사용되는 분리기 트롤리로 유지 관리 중 안전을 보장합니다.

선택하는 방법?

선택할 때 다음과 같은 주요 매개변수와 기능 요구 사항을 명확히 하는 것이 좋습니다.

1. 전기적 매개변수

주문하기 전에 시스템의 정격 전압, 정격 전류 및 정격 단락 차단 전류와 같은 주요 기술 매개변수를 아래에서 결정하십시오.

2. 기능적 구성

구매하기 전에 들어오는 피더 캐비닛, 나가는 피더 캐비닛, PT 캐비닛, 계량 캐비닛, 버스 타이 캐비닛 등과 같은 필요한 기능 구성을 확인하십시오.

3. 핵심 구성 요소

주문하기 전에 회로 차단기, 변류기, 전압 변압기, 접지 스위치 등을 포함한 핵심 구성 요소에 대한 브랜드 또는 기술 요구 사항을 확인해야 합니다.

4. 지능형 요구 사항

온라인 모니터링, 전력 IoT 센싱 등 지능형 기능이 필요한지 확인해주세요.

5. 특수 환경

높은 고도에서 사용하려면 고원형을 주문하고 특정 작동 조건을 충족하려면 제조업체에 문의하세요.

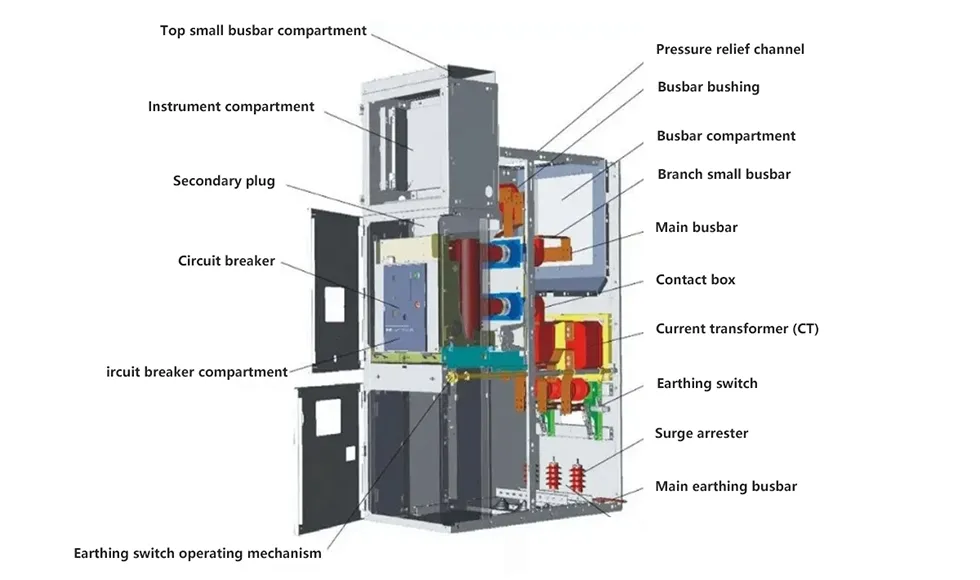

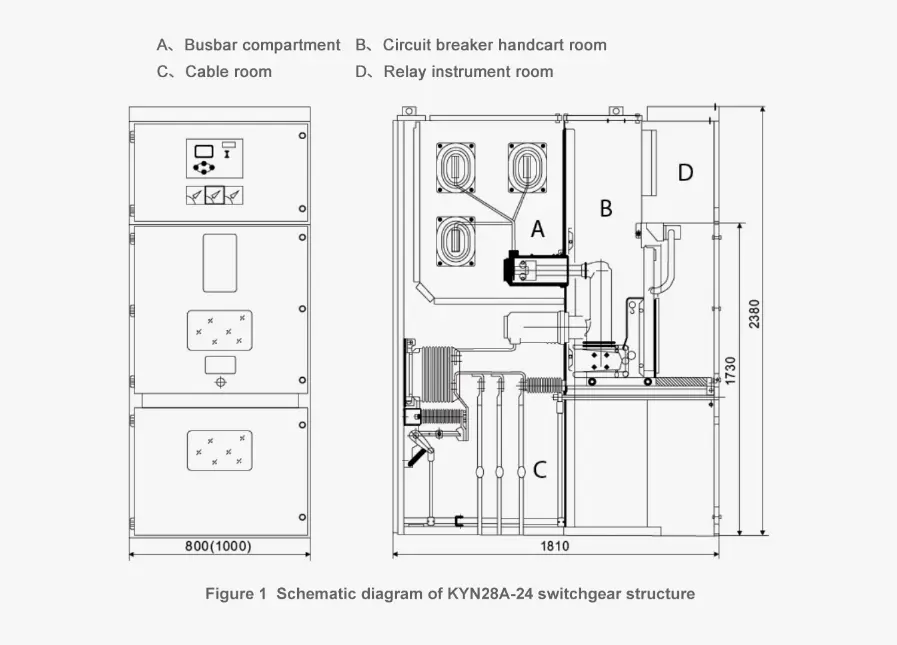

KYN28A-24 개폐 장치 구조의 개략도

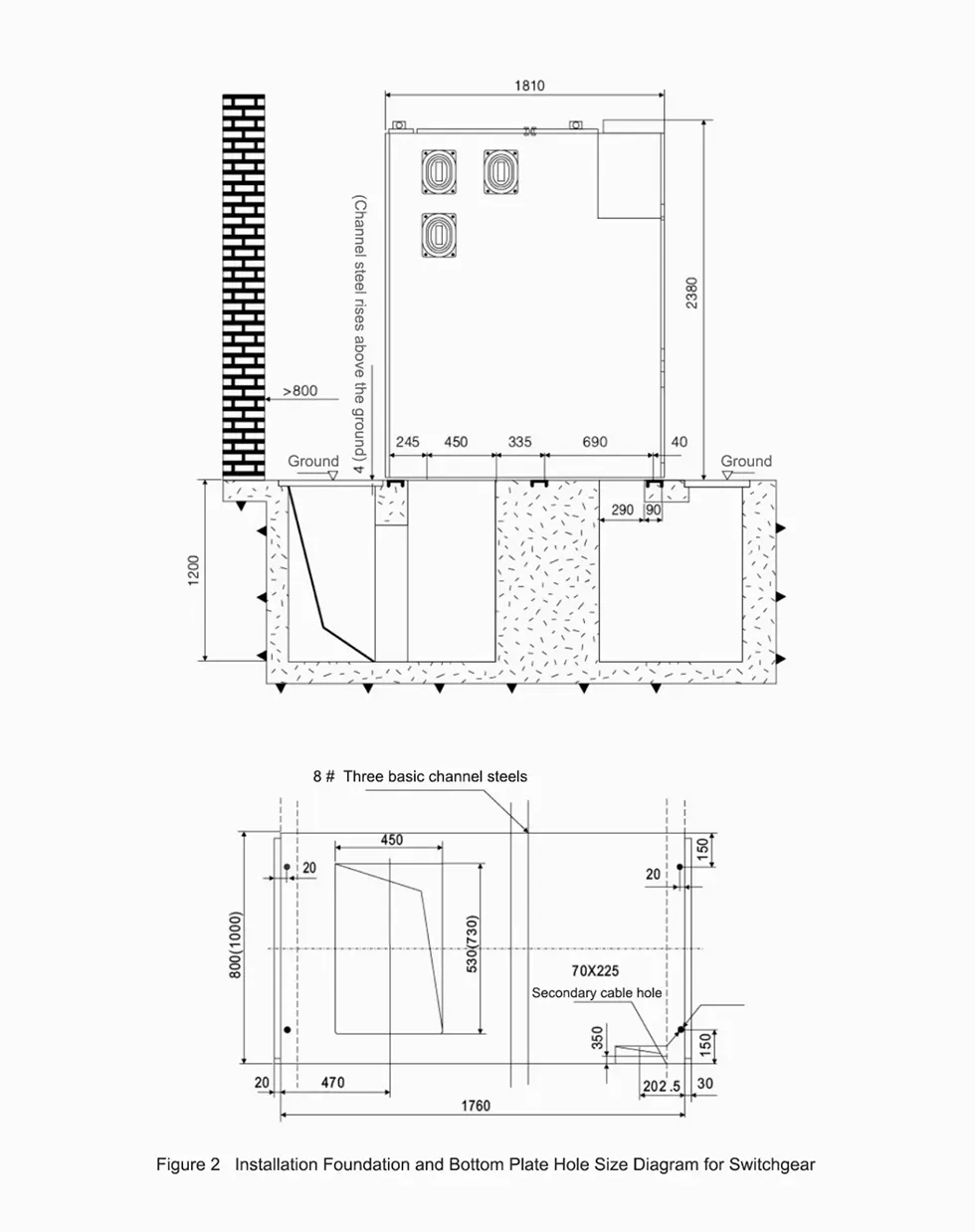

설치 기초 및 바닥판 구멍 크기 다이어그램

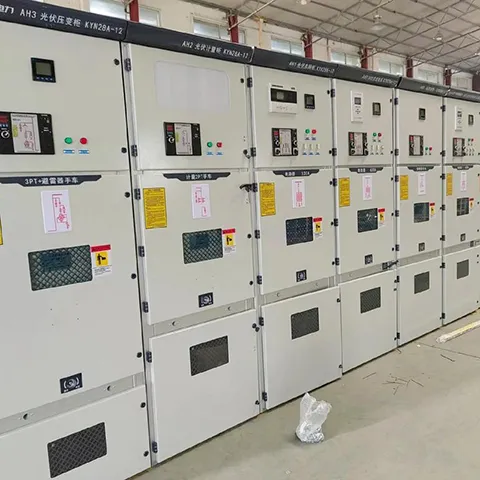

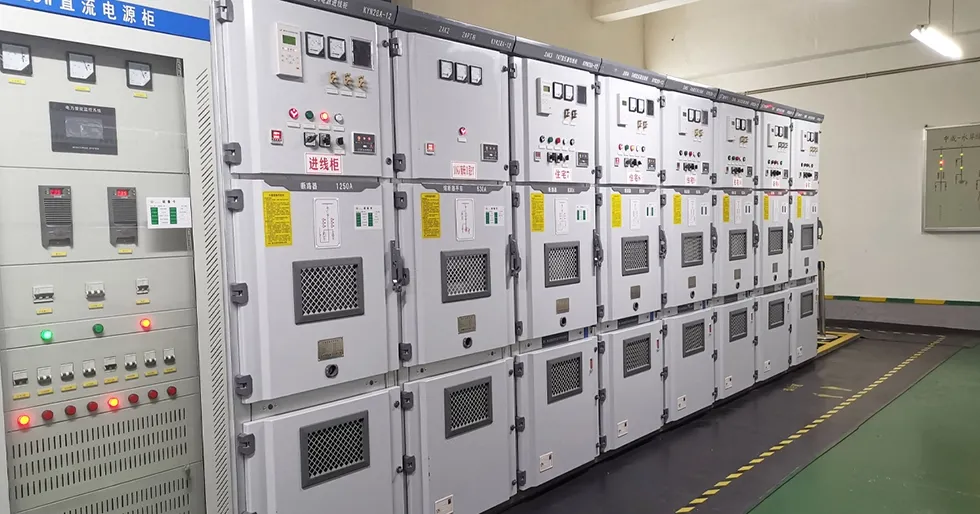

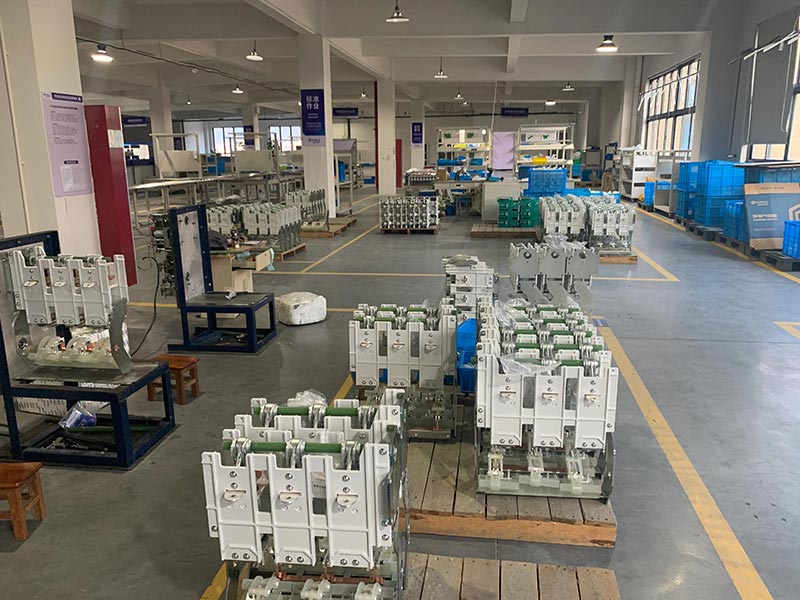

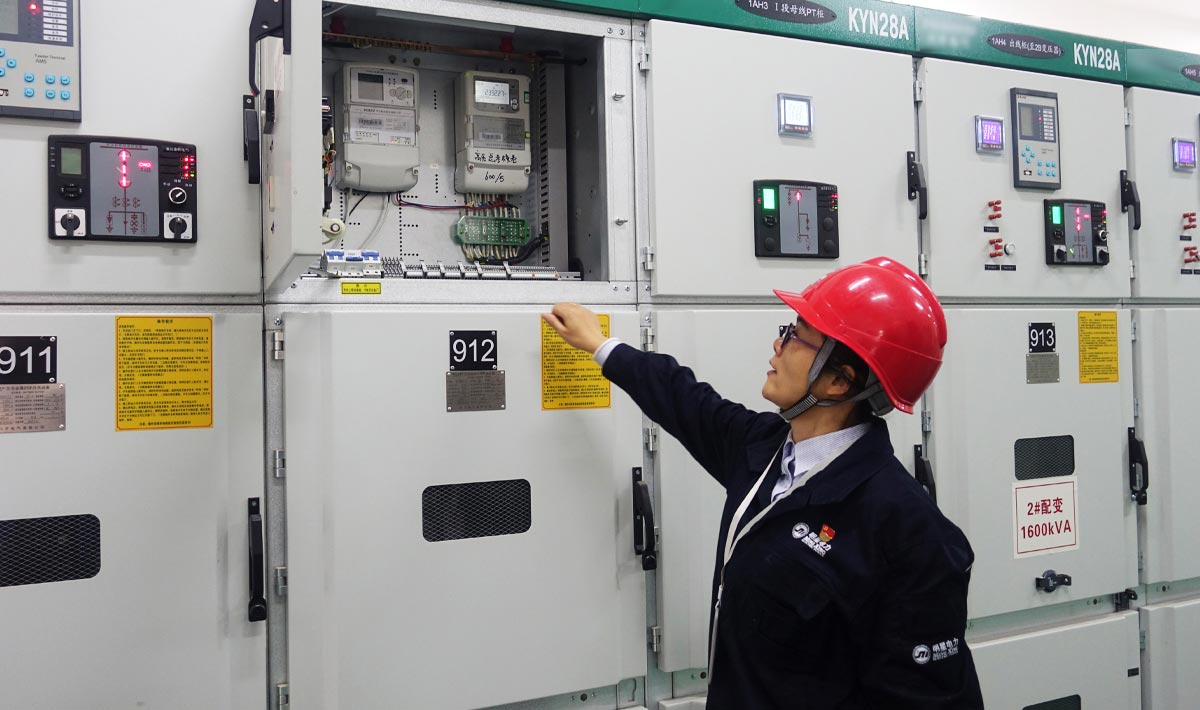

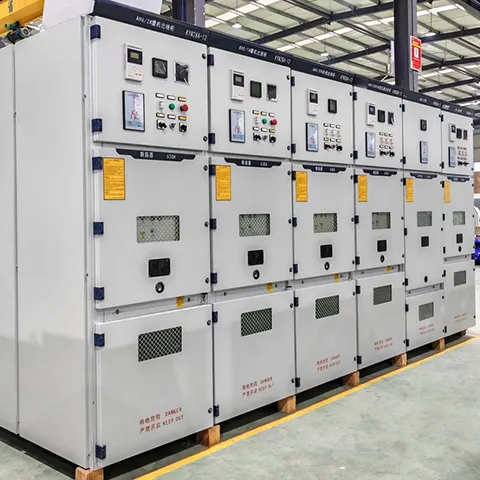

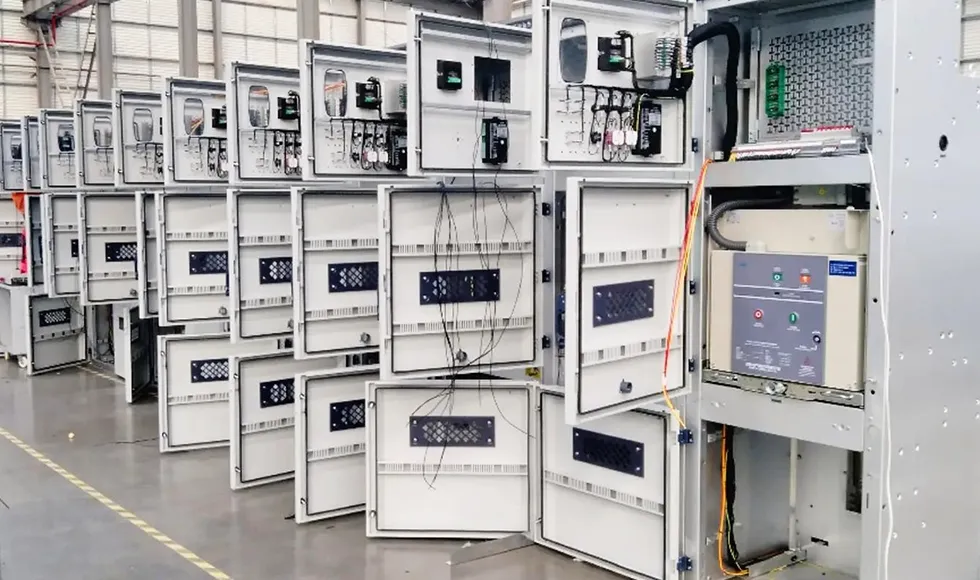

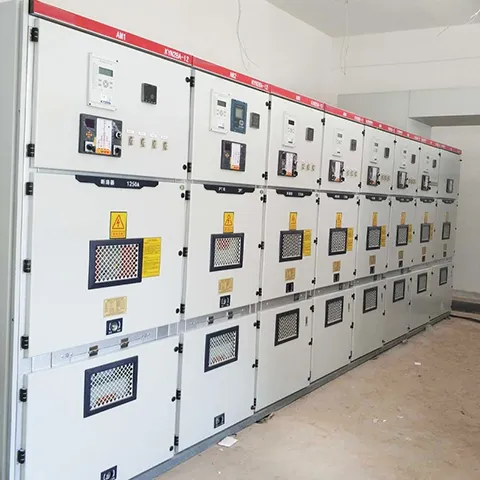

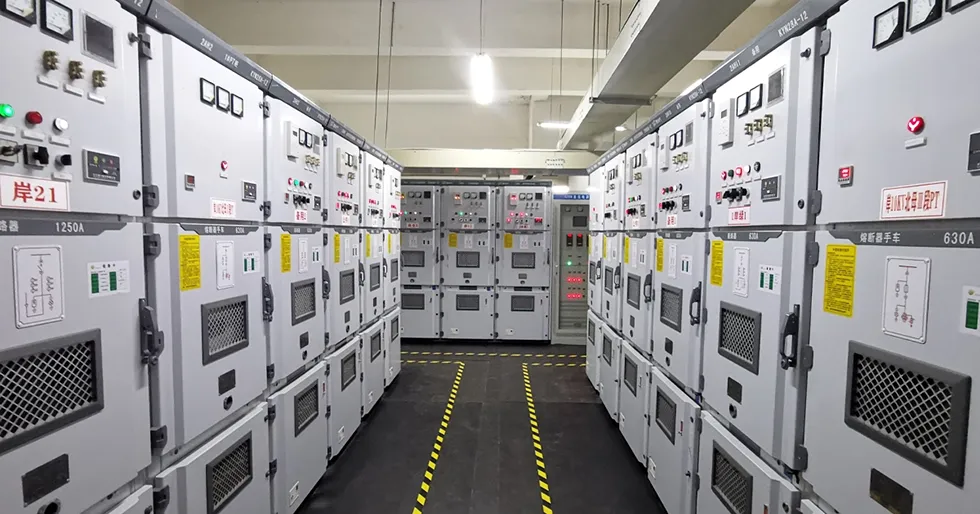

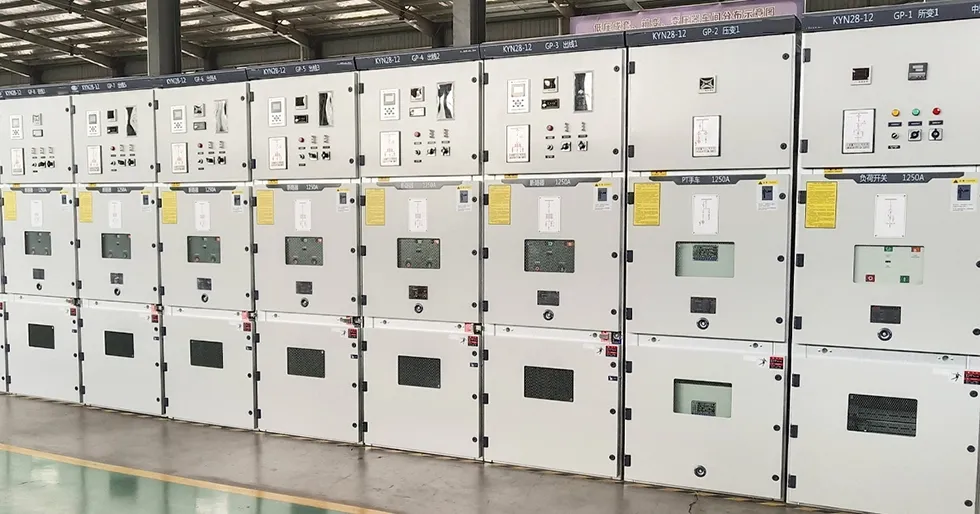

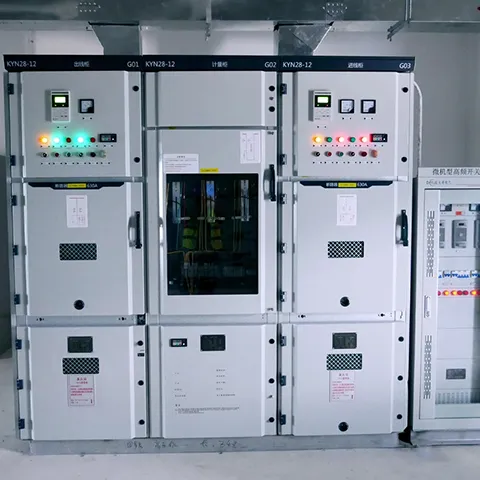

제품 쇼
