저전압 배전함

전기 기술의 발전으로 저전압 배전함은 점점 지능화, 모듈화, 소형화 및 높은 에너지 효율성을 향해 나아가고 있습니다. Cotenele에서 생산하는 저전압 배전함은 위 제품의 장점을 완벽하게 충족합니다. 우리가 생산하는 저전압 배전함은 주로 주거용 건물, 상업용 건물, 산업 플랜트, 인프라 및 재생 에너지 분야에 사용됩니다. cotenele 저전압 배전함은 품질이 신뢰할 수 있고 구조가 견고하며 크기가 작고 안전성이 높으며 오랫동안 많은 사용자로부터 칭찬을 받아 왔습니다.

저전압 배전함이란 무엇입니까?

저전압 배전함은 배전 시스템의 단자 배전 장치입니다. 저압 배전함은 저압 배전반이나 변전소 등 상류 배전 장비로부터 전력을 공급받아 인근 부하에 안전하게 배전하는 동시에 관련 회로 및 장비에 대한 보호, 모니터링, 제어 기능도 제공합니다. 여기서 "저전압"은 일반적으로 AC 전압이 380V 또는 220V인 시스템을 의미합니다.

주요 기능은 네 가지로 요약할 수 있습니다.

1. 배전 : 단일 입력 전원 공급 장치를 저압 배전함의 회로 차단기 등 스위치를 통해 여러 분기 회로에 안전하게 배분합니다.

2. 회로 보호: 저전압 배전함에 설치된 회로 차단기 또는 기타 스위치는 부하 라인에 과부하, 단락, 누출 또는 기타 상황이 발생할 경우 자동으로 회로를 차단하여 다운스트림 장비와 개인 안전을 보호합니다.

3. 제어 및 작동: 저전압 배전함을 설치하면 다운스트림 회로를 보다 중앙 집중화하고 편리하게 제어하고 작동할 수 있습니다.

4. 모니터링 및 계량: 저전압 배전함에 내장된 계측기는 전압, 전류 및 기타 작동 매개변수를 표시할 수 있으며 관련 계측기는 에너지 소비도 측정할 수 있습니다.

주요 구조 및 핵심 구성 요소

배전함은 인클로저와 내부 전기 구성 요소로 구성됩니다.

인클로저는 내부 구성 요소를 보호하고 필요한 먼지 및 습기 보호 기능을 제공합니다. 일반적으로 금속(예: 강철)으로 만들어지며, 기타 절연 재료도 사용됩니다. 설치 환경에 따라 인클로저의 IP(Ingress Protection) 등급이 다릅니다.

핵심 구성요소는 전기적 기능을 수행합니다.

저전압 배전함의 분류

저전압 배전함은 여러 가지 방법으로 분류될 수 있습니다.

1. 핵심 기능별(가장 일반적)

2. 장착 방법별

• 벽걸이형: 컴팩트하고 주거용/상업용 건물에 적합하며 공간을 거의 차지하지 않습니다.
• 플로어 스탠딩(자립형): 산업 환경에 맞게 설계되어 더 큰 하중을 운반할 수 있고 유지 관리가 쉽습니다.
• 매립형(매립형): 벽에 내장되어 심미적으로 아름답고 공간을 절약합니다(가정에서 일반적임).
• 옥외형 : 더 높은 IP 등급(예: IP54), 비, 먼지 및 부식에 강합니다.

3. 건축유형별

• 고정 패널(개방형) : 전면에서만 보호됩니다. 충전부는 측면/후면에서 접근할 수 있습니다. 낮은 보호 등급으로 요구 사항이 최소인 경우에 사용됩니다.
• 밀폐형(밀폐형) : 설치면을 제외한 모든 면이 밀폐형으로 되어 있어 안전성과 보호성능이 상대적으로 높은 저압 배전함입니다.
• 서랍 유형: 이 저전압 배전함의 기능 단위는 분리 가능한 서랍으로, 이는 우수한 호환성과 높은 신뢰성의 장점을 가지며 연속성 요구 사항이 높은 경우에 더 적합합니다.
• 모듈형: 이 유형의 배전함 내부 구조는 표준 모듈화를 채택하여 기능을 유연하게 축소 및 확장할 수 있습니다.

4. 전력 시스템의 계층 구조에 따라

• 1차 배전 장비: 이 유형의 저전압 배전함은 변압기에 직접 연결될 수 있으며 전력을 다양한 다운스트림 위치에 배분할 수 있습니다. 변압기의 정격값과 용량도 상대적으로 높아야 합니다.
• 보조 배전 장비: 전력을 업스트림에서 로컬 부하로 배분하여 보호, 모니터링 및 제어 기능을 제공합니다.
• 최종 배전 장비: 전원에서 멀리 떨어져 위치합니다. 최종 사용자에게 직접 서비스를 제공하는 소규모 분산형 장치입니다.

적합한 저전압 배전함을 선택하는 방법은 무엇입니까?

적합한 분전함을 선택하면 경제성과 안전성이 향상됩니다.

1. 먼저, 신청 요건과 부하 요건을 명확히 할 필요가 있습니다.

• 부하 특성: 둘째, 모든 기기의 전원, 전압(220V/380V), 전류를 명확히 할 필요가 있다. 모터 돌입 전류(정격 전류의 5-7배)에 특히 주의하십시오.
• 향후 확장: 향후 추가를 위해 10~20%의 예비 용량과 회로를 예약합니다.

2. 일치 키 매개변수

• 정격 전압: 시스템 전압(예: 380V/220V)과 일치해야 합니다.
• 정격 전류: 메인 부스바 및 인입 차단기 정격은 모든 부하의 총 작동 전류 이상이어야 합니다.
• 단락 차단 용량(Icu): 가장 중요한 안전 매개변수입니다. 설치 지점의 예상 단락 전류보다 높아야 합니다. 그렇지 않으면 장치가 파손되거나 화재가 발생할 수 있습니다.

3. 필요한 IP 등급을 결정합니다.

• 습도, 먼지, 부식성 가스 등을 기준으로 적절한 IP 코드를 선택하십시오. 예를 들어 건조한 실내 환경의 경우 IP30; 실외 또는 먼지가 많거나 습기가 많은 장소에서는 IP54 이상입니다.

4. 재료 및 제작 기술을 고려하세요.

• 인클로저: 강철 두께는 기계적 강도를 위해 충분해야 합니다(예: 메인 프레임 ≥2.0mm).
• 도체: 메인 버스바에 고품질 T2 구리를 사용합니다. 알루미늄이나 열등한 구리를 피하십시오.
• 브랜드 및 품질: 평판이 좋은 제조업체 및 브랜드를 선택하면 품질을 보장하고 판매 후 유지 관리 비용을 줄일 수 있습니다. 해당 제품이 유효한 CCC 인증 및 형식검사 성적서가 있는지 확인이 필요합니다.

우리 공장

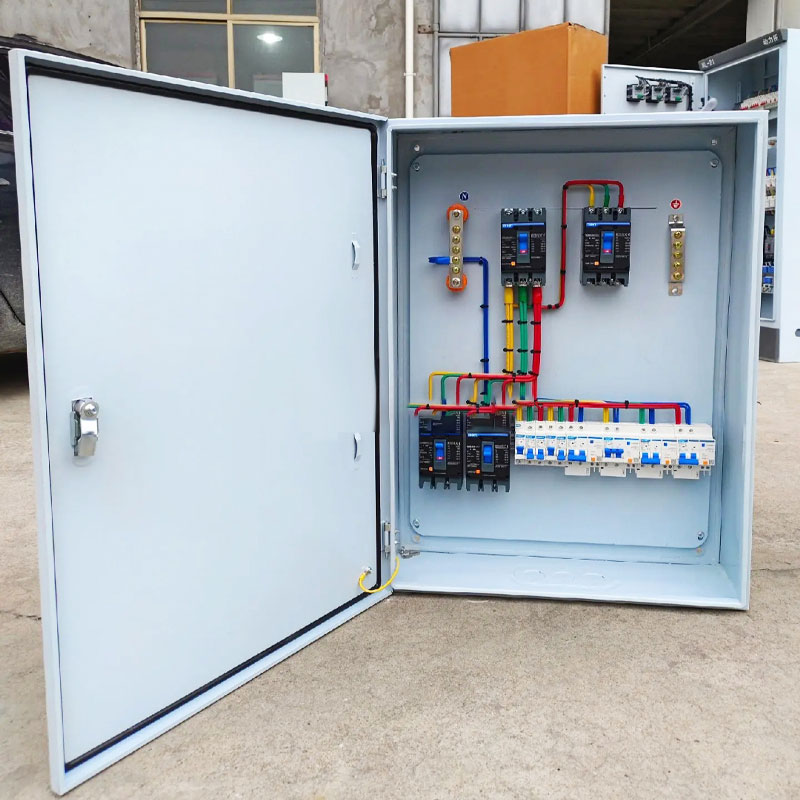

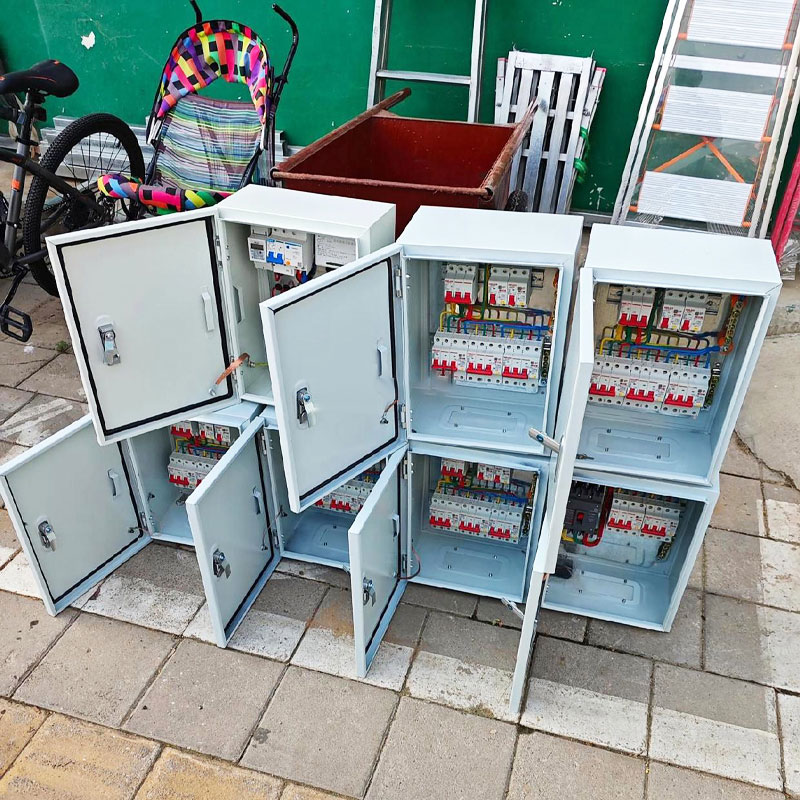

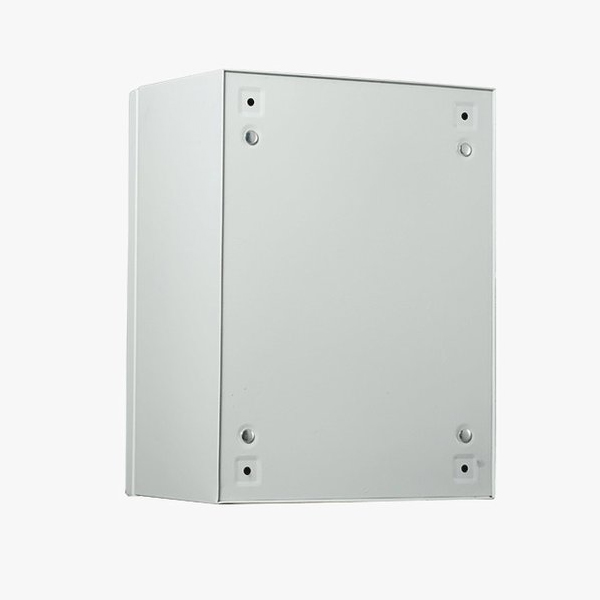

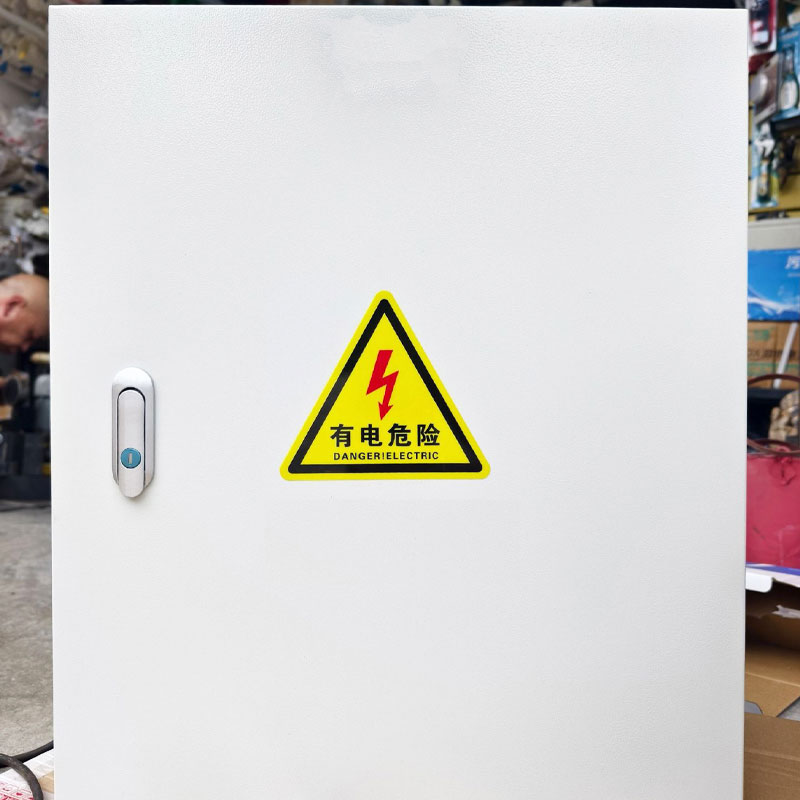

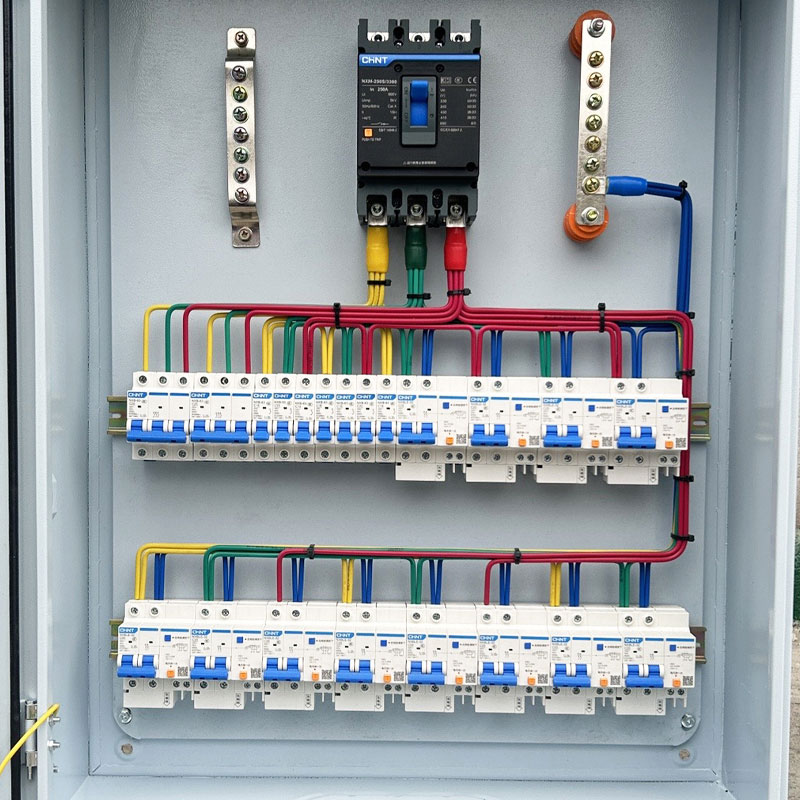

제품 쇼:
