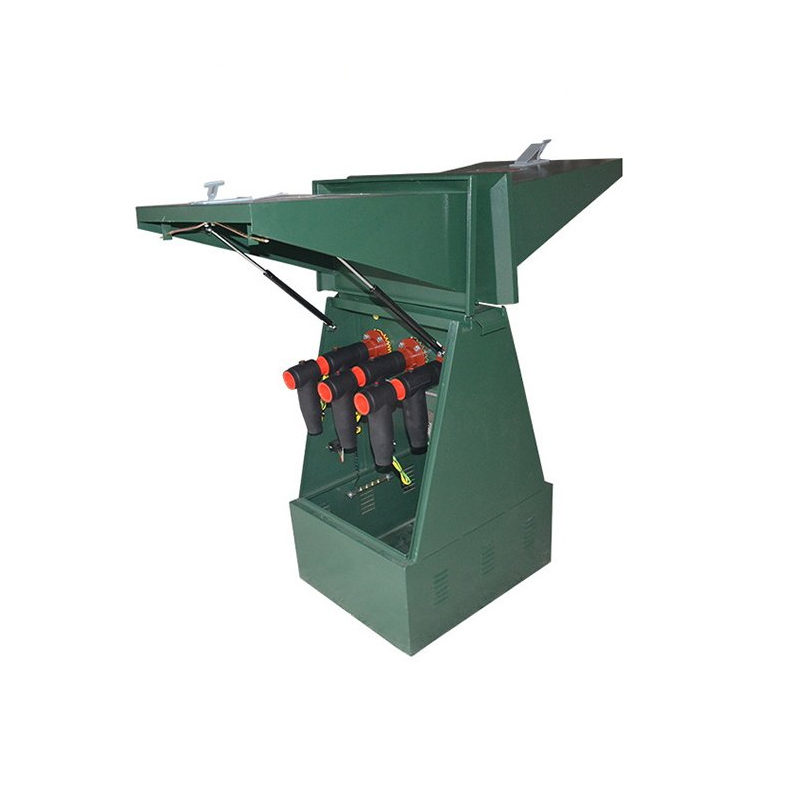

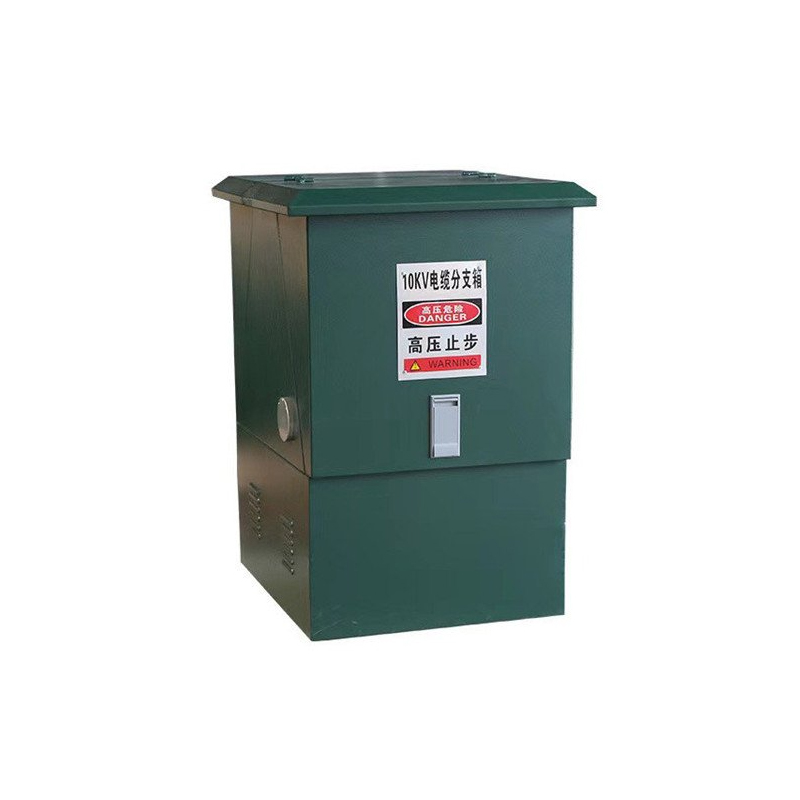

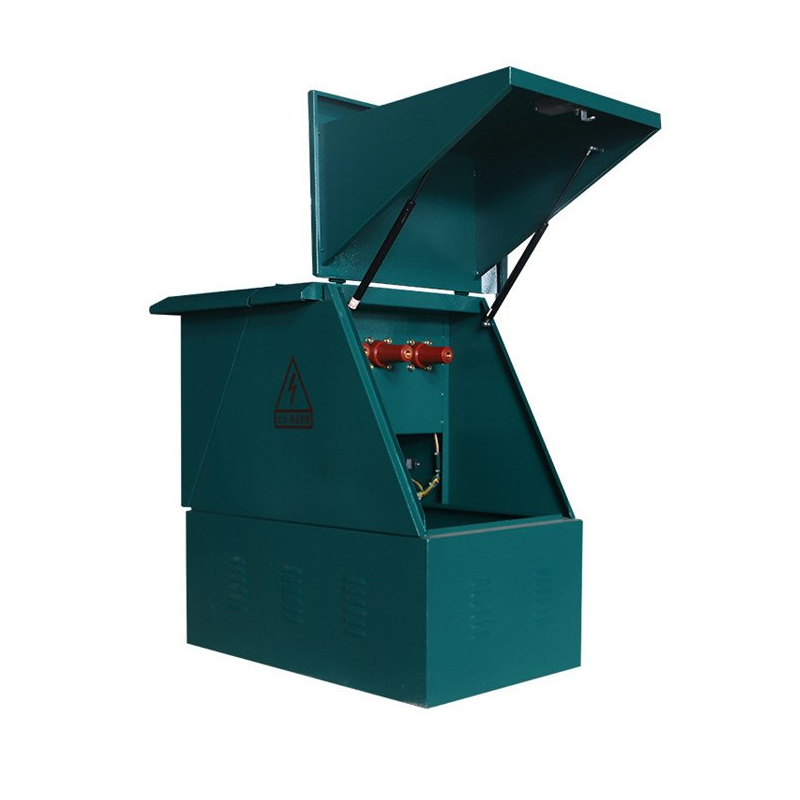

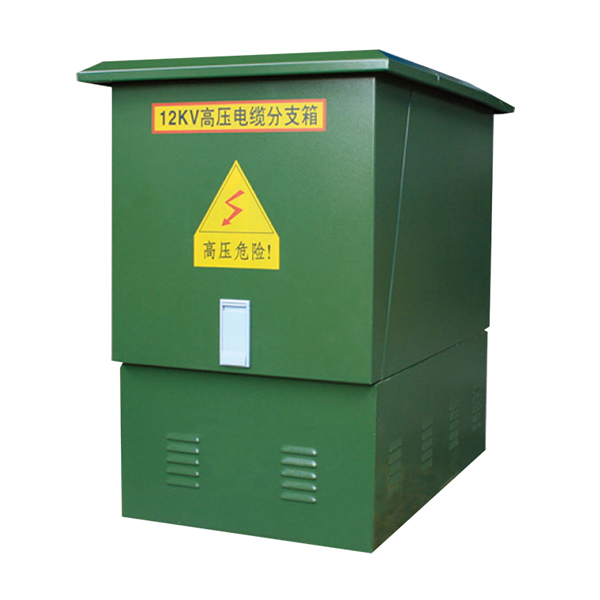

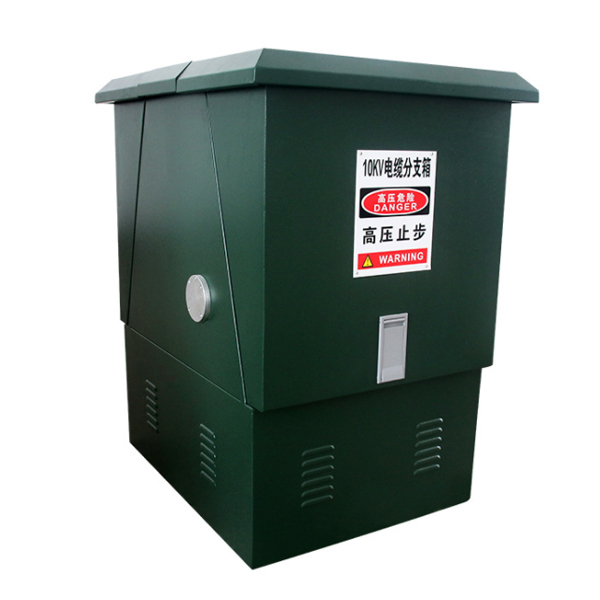

11KV 외부 전기 접속 캐비닛 케이블 종단 상자

Cotenle은 중국의 현대 도시 배전 네트워크 장비의 중요한 공급업체입니다. Cotenele에서 제조한 11KV 외부 전기 접속 캐비닛 케이블 종단 상자는 완전 절연, 완전 밀봉 및 컴팩트한 구조의 특성을 가지며 유연한 구성과 신뢰할 수 있는 케이블 연결 기술을 통해 케이블 태핑 및 전환 문제를 효율적이고 안전하게 해결합니다. 이 케이블 접속 상자는 일반적으로 DIN47636 표준을 준수하는 정격 전류 630A의 볼트 연결 케이블 조인트를 채택합니다. 도시에 이상적인 선택입니다. 네트워크 재구성 및 지하 케이블 전원 공급 장치.

모델과 의미

주요 기술 매개변수

근무 조건

1. 주변 온도: 최대 온도는 +40°C를 초과하지 않으며, 최소 온도는 -30°C 이상입니다.

2. 풍속: 34m/s에 해당합니다(풍압은 700Pa 이하).

3. 습도: 일일 평균 상대 습도는 95% 이하, 월 평균 상대 습도는 95% 이하입니다.

4. 내진성 및 설치 경사도: 수평 가속도 0.4m/s² 이하, 수직 가속도 0.15m/s² 이하; 설치 경사는 3° 이하입니다.

5. 설치환경 : 주변공기가 부식성, 인화성가스, 수증기에 의해 심하게 오염되지 않을 것, 설치장소에는 심한 진동이 발생하지 않을 것.

참고: 본 제품을 주문하기 위한 사용 조건이 위에 명시된 사양을 초과하는 경우 당사에 문의하십시오.

제품 장점

11KV 외부 전기 접속 캐비닛에는 다음과 같은 이점이 있습니다.

1. 완전 절연 및 완전 밀봉: 케이블 정션 캐비닛 내부의 모든 충전부는 엄격하게 절연되어 있으며(예: 실리콘 고무 사용) 노출된 도체가 없어 인원의 안전을 보장합니다.

2. 강력한 환경 적응성: 케이블 분기 상자의 쉘 구조는 먼지, 습기, 침수 및 부식에 강한 설계를 채택하고 옥외 또는 침수 환경에서도 작동할 수 있어 유지 관리가 필요 없는 작동을 실현합니다.

3. 유연하고 컴팩트한 구조: 케이블 분기함의 높이를 결합할 수 있으며 최대 8개의 입출력 라인을 수용할 수 있습니다. 케이블 분기 박스는 기존 분배 캐비닛보다 훨씬 작은 면적을 차지하며 도시 환경과 아름답게 조화를 이룹니다.

4. 경제성 및 신뢰성: 이 케이블 분기 상자는 메인 피더 케이블에 대한 투자를 줄일 수 있고 설치가 쉽습니다. 결함 표시기와 협력한 후 케이블 분기 상자는 결함을 신속하게 찾아 전원 공급 장치의 신뢰성을 향상시킬 수 있습니다.

5. 기능 확장 가능: 이 케이블 분기 상자에는 피뢰기, 전압 표시기, 변압기, RTU/FTU 및 다양한 센서와 같은 다양한 전기 구성 요소를 장착하여 배전 자동화 및 스마트 그리드 업그레이드를 지원할 수 있습니다.

12kv 케이블 분기 상자의 분류

12kV 케이블 분기 박스는 주로 기술 스타일과 기능에 따라 분류됩니다.

1. 미국식 분기 상자

• 특징: 수평 다방향 부스바, 단면 도어 개방, 컴팩트한 구조.
• 연결 방법: 주 회로용 600A 나사 체결 볼트 연결; 분기 회로용 200A 플러그인 연결(핫 스왑 가능)
• 장점: 작은 폭, 유연한 조합, 분기 커넥터를 부하 전환에 사용할 수 있습니다.

2. 유럽형 분지박스

• 특징: 피드스루 부싱을 모선으로 사용하고, 양면 도어 개방, 명확한 케이블 배열을 사용합니다.
• 연결 방법: 일반적으로 630A 볼트 고정 케이블 커넥터를 사용합니다.
• 장점: 케이블 라우팅이 명확하고 3개의 코어 케이블로 구성된 넓은 범위가 필요하지 않습니다.

3. 배전반형 분기함(링 네트워크형)

• 특징: 차단 용량이 내장된 SF6 부하 차단 스위치 또는 회로 차단기.
• 기능: 회로 전환을 허용하고 링 네트워크 전원 공급을 활성화하거나 유지 관리를 위해 섹션을 격리합니다.
• 장점: 저렴한 비용으로 링 메인 유닛의 일부 기능을 결합합니다. 전통적인 분기 상자에서 스마트 그리드로의 업그레이드 경로를 나타냅니다.

선택 참고사항: 주류 고품질 제품은 실리콘 고무를 케이블 커넥터의 기본 재료로 사용하므로 초기 열수축성 재료 또는 EPDM 재료에 비해 훨씬 우수한 절연 밀봉 및 내노화성을 제공합니다.

선택 지침:

1. 환경 요인: 케이블 분기 박스를 홍수가 발생하기 쉬운 지역이나 저지대에 설치해야 하는 경우 IP67 이상의 보호 수준(예: 매립형)을 갖춘 완전 밀봉형 방수 구조를 선택해야 합니다.

2. 유지 관리 요구 사항: 매우 컴팩트하고 유지 관리가 필요하지 않은 상황의 경우 미국 플러그인 케이블 분기 상자를 사용하는 것이 좋습니다. 그러나 배선 명확성에 대한 요구 사항이 높은 3심, 대형 단면적 케이블의 경우 유럽식 케이블 분기 박스를 사용하는 것이 좋습니다.

3. 네트워크 기능: 결함 격리가 필요한 링 네트워크 애플리케이션 시나리오의 경우 스위치 장비 유형 분배 상자를 선택해야 합니다.

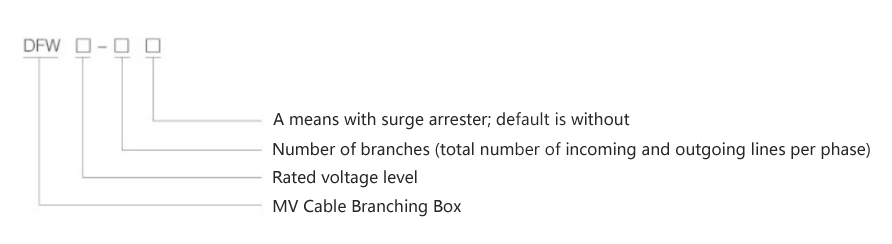

주문 번호 표시:

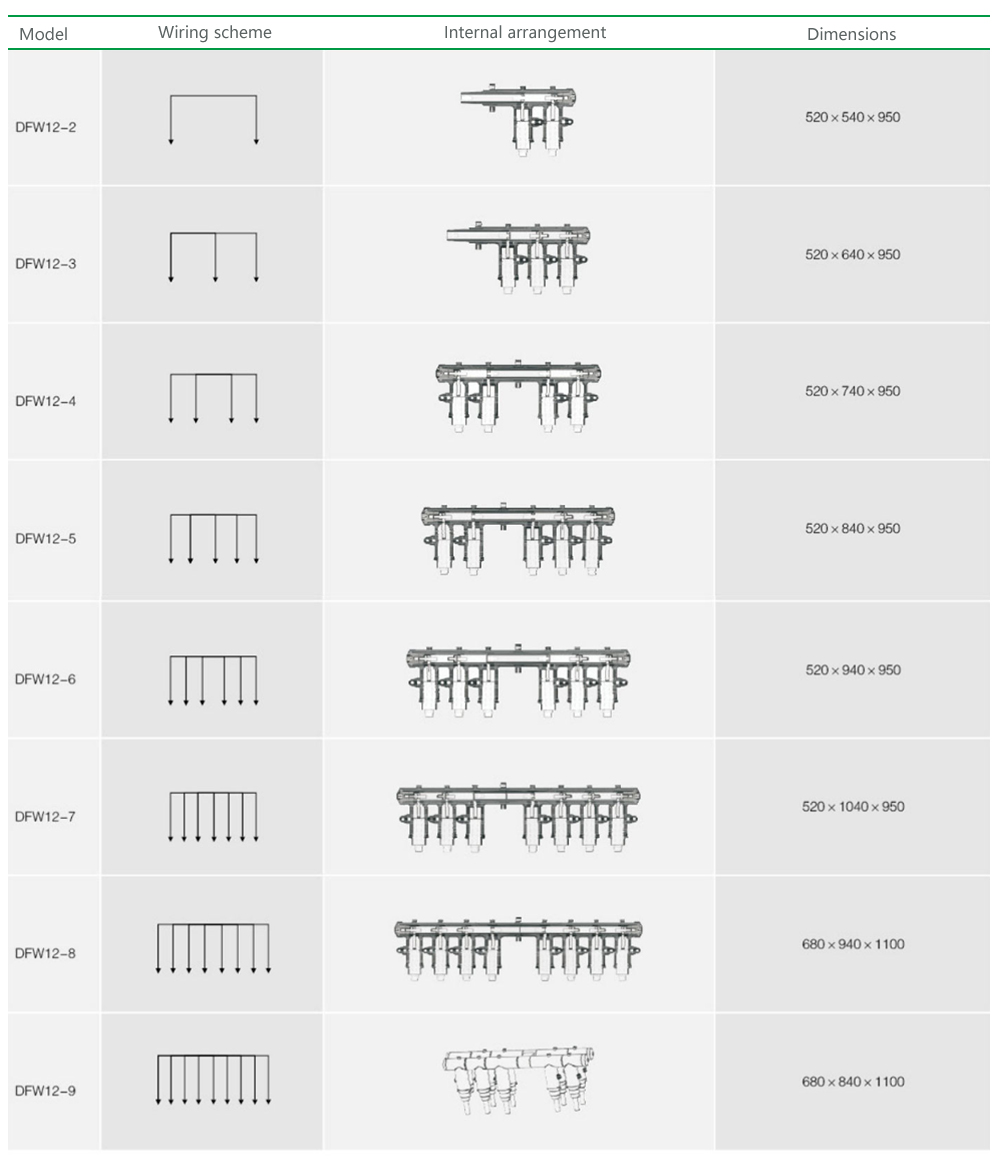

12kv 유럽 케이블 정션박스의 내부 배전 다이어그램

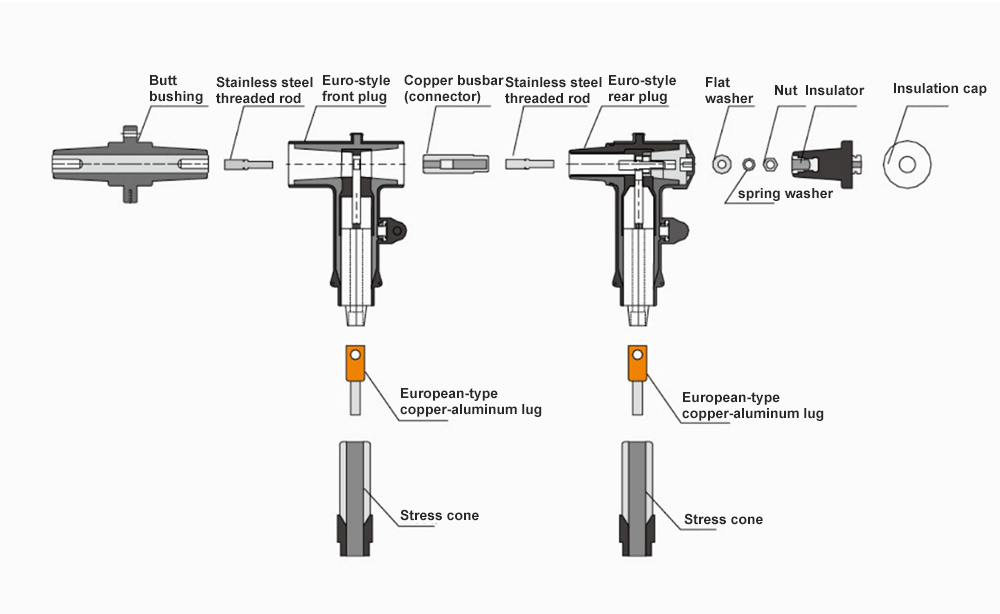

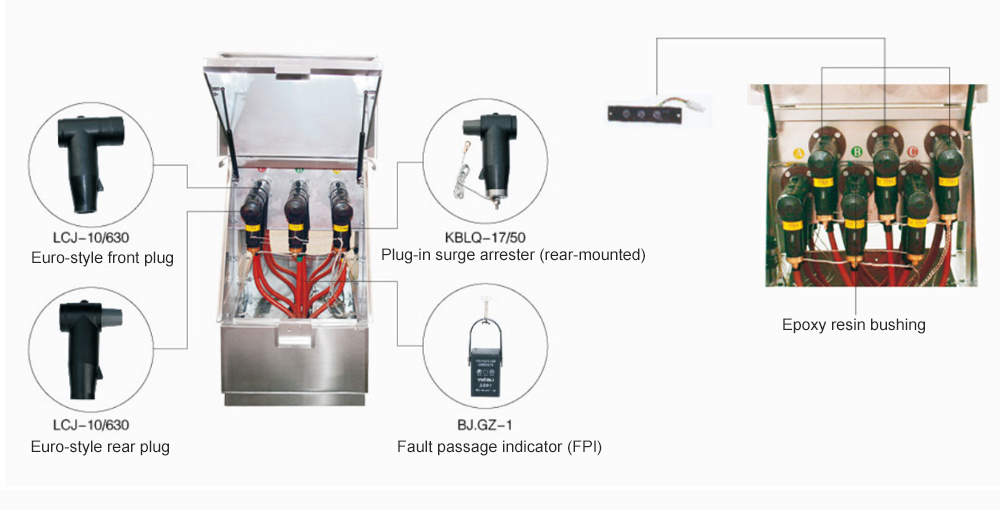

12kv 유럽 케이블 정션 박스 조인트의 개략도:

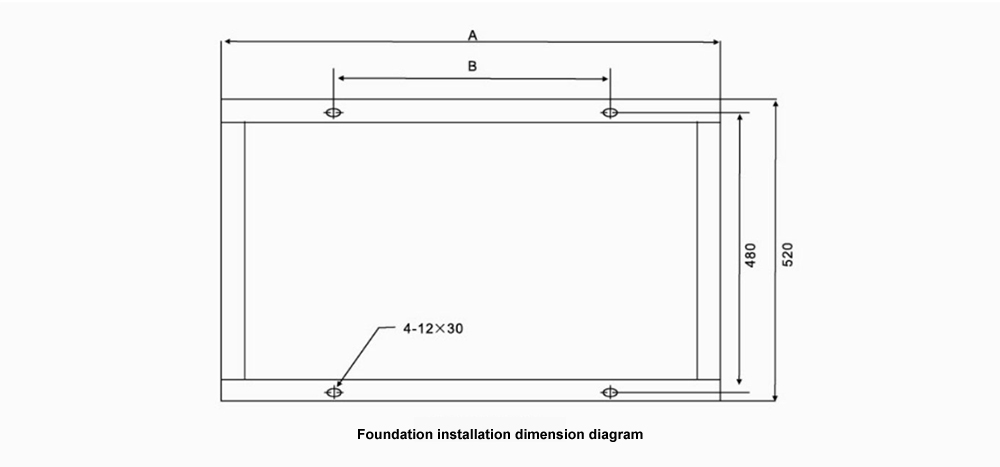

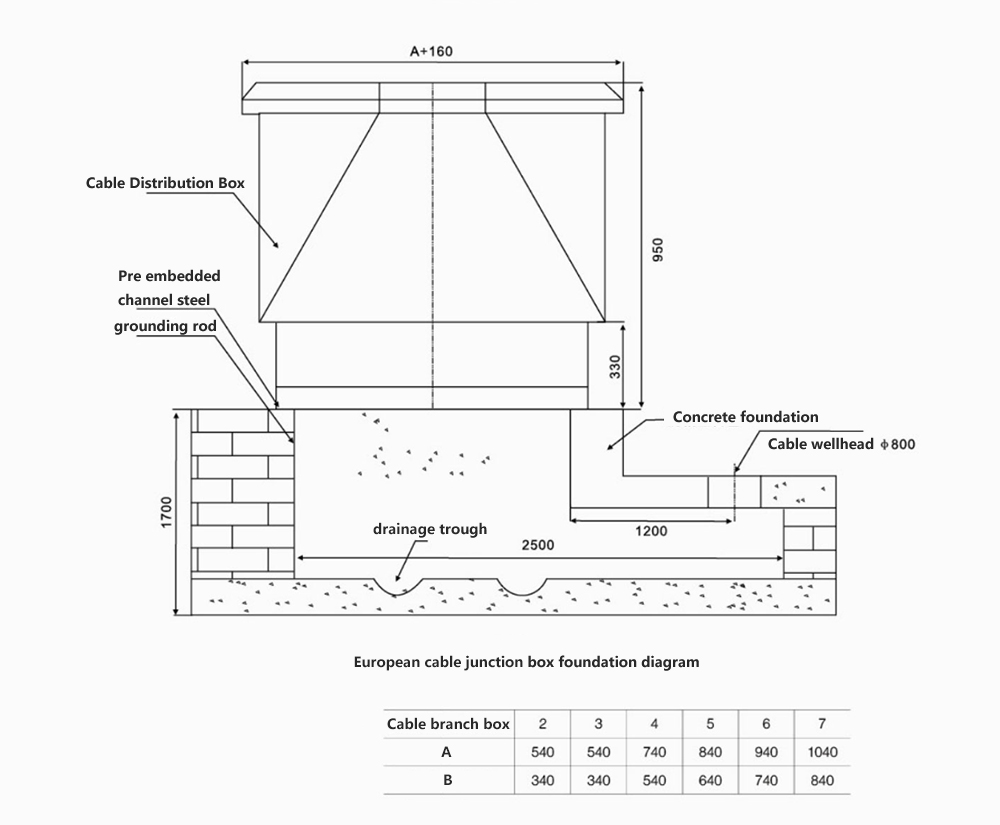

12KV 유럽 케이블 정션 박스 기초 다이어그램

우리 공장

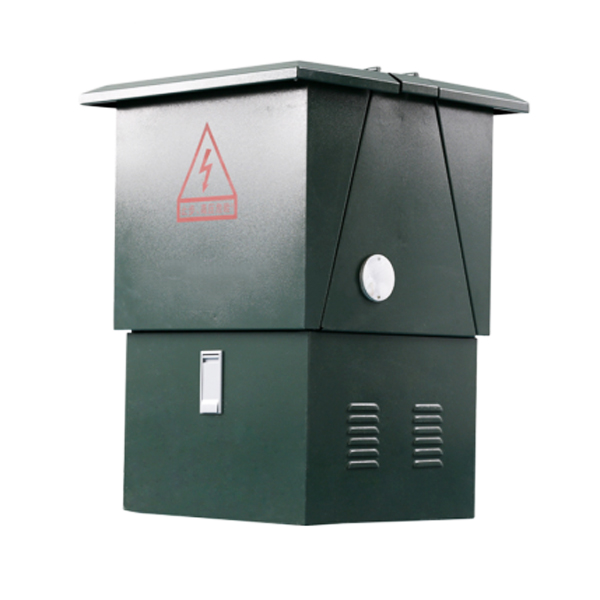

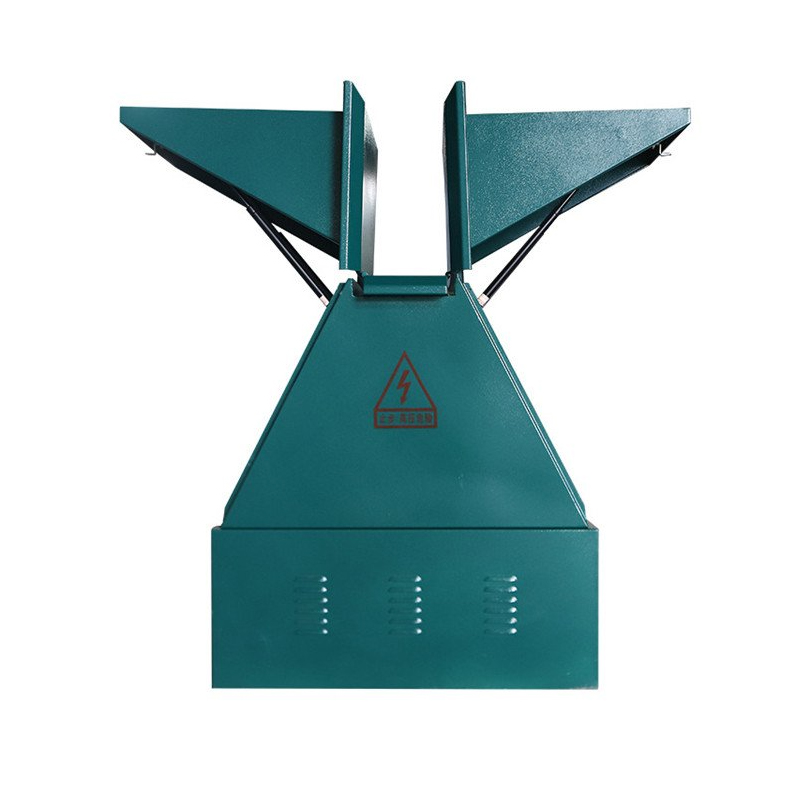

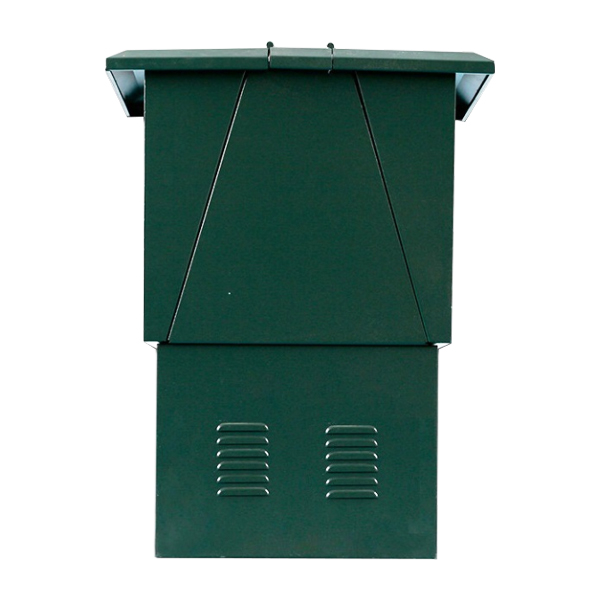

제품 쇼:
