11KV 중전압 절연 스위치 단로기

11KV 중전압 절연 스위치 단로기는 안전한 전기 절연 및 제어된 부하 스위칭을 제공하기 위해 배전 시스템에 사용되는 기계식 스위칭 장치입니다. 이는 링 주 장치(RMU), 가스 절연 개폐 장치 및 보조 변전소에 널리 적용됩니다.

회로 차단기와 달리 단로기는 오류 전류를 차단할 수 없습니다. 주요 역할은 가시적이고 안정적인 절연 간격을 보장하여 전기 시스템의 안전한 유지 관리 및 작동을 가능하게 하는 것입니다.

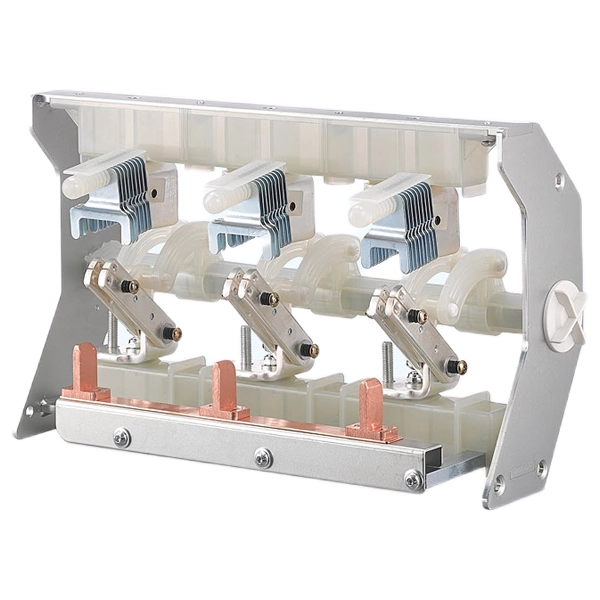

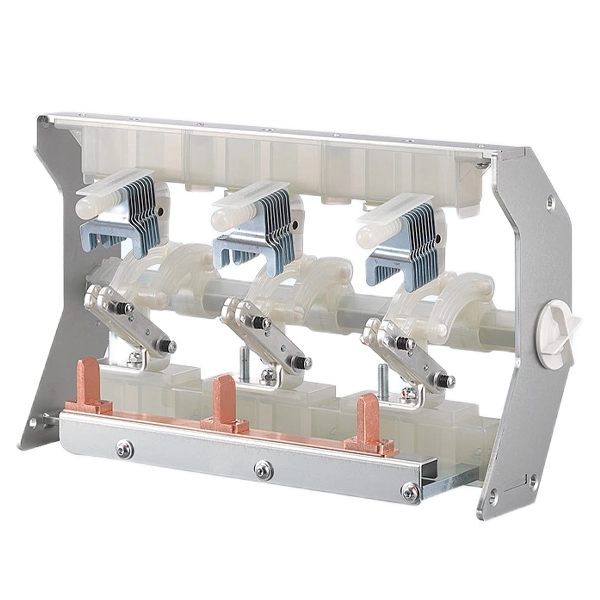

제품 모델

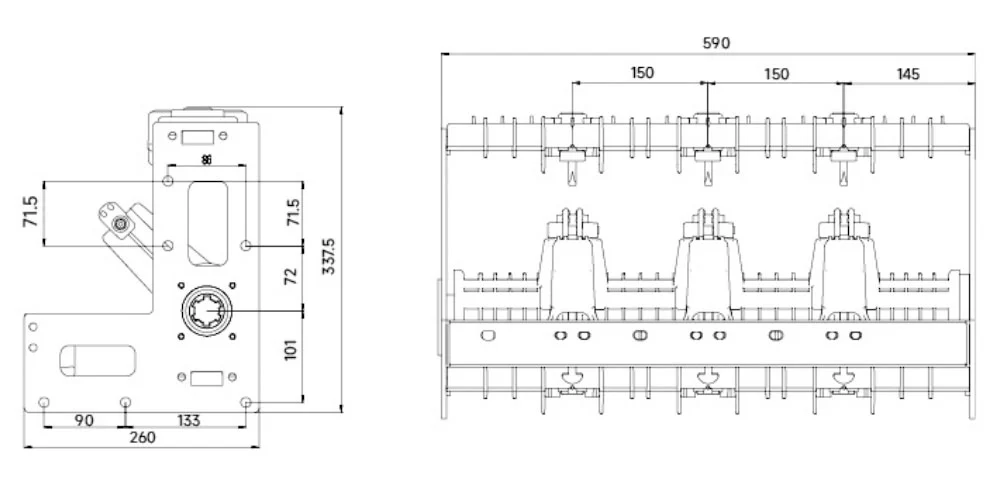

외관 및 치수

다양한 유형의 분리 스위치는 무엇입니까?

1. 공기 절연 단로기

공기 절연 개폐 장치에 설치됨

시각적으로 분리된 단순한 구조

표준 설치에 적합

2. 가스 절연 단로기

밀봉된 가스 탱크에 담겨 있음

컴팩트하고 유지보수가 필요 없음

도시 및 제한된 공간의 변전소에 이상적

3. SF₆ 없는 친환경 단로기

대체 절연 가스 또는 건조 공기를 사용합니다.

낮은 지구 온난화 가능성

현대 환경 규정을 충족합니다.

기술적인 매개변수

제품 장점

당사의 11KV 중전압 절연 스위치 단로기는 다음과 같은 장점이 있습니다.

환경 친화적

가장 중요한 이점은 SF₆를 줄이거나 없애는 것입니다. 이는 배전 계통의 온실가스 배출을 낮추는 데 직접적으로 기여합니다.

컴팩트한 설치

SF₆ 또는 대안을 사용하는 가스 절연 매체는 공기 절연 매체에 비해 훨씬 더 컴팩트하고 공간 절약형 솔루션을 제공하며, 이는 도시 변전소, 소형 보조 변전소(CSS) 또는 패드 장착형 기어에 매우 적합합니다.

높은 신뢰성과 긴 서비스 수명

안정적인 가스 절연을 갖춘 견고하고 밀봉된 구조는 단로기의 접점을 먼지, 습기 및 염분과 같은 환경 오염으로부터 보호하여 이러한 절연체 스위치의 일관된 성능, 최소한의 유지 보수 및 연장된 작동 수명을 보장할 수 있습니다.

안전성과 다양성

절연 스위치에는 안전을 위해 눈에 보이거나 규정된 절연 지점이 있습니다. 정상 부하 전류를 만들고 차단하여 회로 차단기 없이 배전 그리드 및 부하 관리를 위한 운영 유연성을 추가합니다.

적응성

일반적으로 다양한 구성, 전압 레벨 및 마이닝, 커패시터 스위칭 등과 같은 특정 애플리케이션에 사용되는 절연 스위치를 통해 재생 에너지 통합에서 산업용 전원 공급 장치에 이르기까지 광범위한 2차 배전 요구 사항에 적합할 수 있습니다.

회로 차단기와 차단 스위치의 차이점은 무엇입니까?

안전하고 효율적인 배전반 작동을 위해서는 회로 차단기와 단로기의 차이점을 이해하는 것이 필수적입니다.

1.주요 기능

회로 차단기(Circuit Breaker): 고장 전류 및 과부하를 자동으로 차단하여 장비와 전력 시스템을 보호하도록 설계된 보호 장치입니다.

단로기: 가시적인 절연을 제공하고 정상 조건에서 정격 부하 전류를 전환하는 데 사용되는 작동 및 안전 장치입니다.

2. 중단 기능

회로 차단기: 높은 오류 전류를 차단할 수 있습니다.

단로기: 결함 전류를 차단할 수 없습니다. 차단기가 오류를 해결할 때까지 제한된 시간 동안만 단락 전류를 견딜 수 있습니다.

3.작업 순서

일반적인 시스템에서는 두 장치가 함께 작동합니다.

분리 중: 회로 차단기가 먼저 열려 전류 흐름을 중지한 다음 분리기가 열려 안전한 절연을 제공합니다.

전원 공급 중: 단로기가 먼저 닫히고 회로 차단기가 닫힙니다.

4. 디자인 및 비용

회로 차단기: 아크 소멸 기술(진공, SF₆ 등)을 특징으로 하는 더욱 복잡하여 비용이 높아집니다.

단로기: 기계적 설계가 더 단순하여 절연 목적으로 더욱 경제적입니다.

회로 차단기는 전력 시스템을 보호하는 역할을 하며, 11KV 중압 절연 스위치 단로기는 안정적인 전기 절연을 제공하여 사람과 장비의 안전을 보장합니다.

올바른 11KV 중전압 절연 스위치 단로기를 선택하는 방법은 무엇입니까?

적합한 모델을 선택할 때 다음을 고려하십시오.

정격전압(11kV / 12kV)

정격전류(630A / 1250A)

설치 유형(RMU, GIS, AIS)

환경 조건(습도, 먼지, 온도)

친환경(SF₆-free) 솔루션 요구사항

소형 변전소의 경우 가스 절연 또는 친환경 솔루션을 권장합니다.

품질 보증 및 테스트

Cotenele는 생산 전반에 걸쳐 엄격한 품질 관리를 구현합니다.

유형 테스트 및 일상 테스트

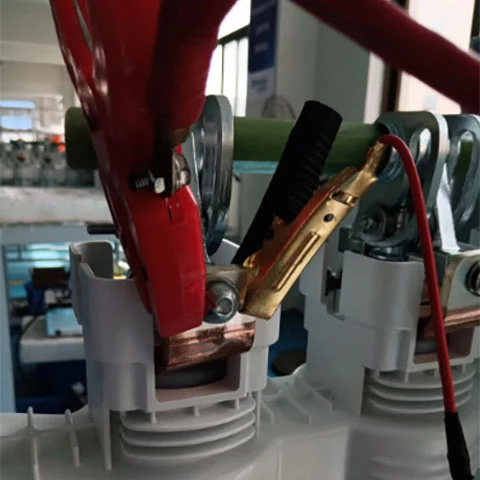

고전압 테스트

공장 검사 및 선택적인 제3자 검증

모든 제품은 ISO9001, ISO14001, ISO45001 표준을 준수합니다.

FAQ

1.11KV 중전압 절연 스위치 단로기란 무엇입니까?

스위치 단로기는 개방 위치에 있을 때 표준 스위칭 기능 외에도 절연을 제공하는 스위칭 장치입니다. 이는 정상적인 작동 조건에서 정격 부하 전류를 전달, 생성 및 차단하도록 설계되었습니다.

2.스위치 단로기는 어떻게 작동합니까?

닫히면 정격 전류가 주 절연 접점을 통해 흐릅니다. 부하 전류를 차단하려면 이러한 접점이 먼저 열리고 전류가 차단되는 차단 챔버(GSec 및 GSec Air 시리즈의 진공 차단기 등)로 전류가 전달됩니다. 닫히는 동안 차단 장치가 닫히기 전에 절연 접점이 회로를 구성합니다.

3.진공 차단기와 스위치 단로기의 차이점은 무엇입니까?

주요 차이점은 보호 기능입니다. 진공 회로 차단기는 오류 전류를 제거하여 전력 장비를 보호할 수 있습니다. 그러나 스위치 단로기는 오류 전류를 차단하는 데 사용되지 않습니다. 가장 중요한 기능은 회로가 열린 후 안전한 절연을 제공하여 연결이 끊긴 부분에서 작업을 수행하고 충전부로부터 절연을 보장하는 것입니다.

4.Cotenele는 다양한 유형의 스위치 단로기를 제공합니까?

예, Cotenele에는 두 가지 주요 분류가 있습니다.
2차 배전 변전소의 케이블 단면화, 변압기 및 모터 스위칭, 회로, 변압기 및 링 메인 그리드 네트워크 공급에 사용되는 공기 절연 스위치 단로기입니다.
가스 절연 스위치 단로기인 이 절연체는 유지 관리가 필요 없는 SF6 또는 SF6-free 기술의 특징을 갖고 있으며 컴팩트한 크기로 높은 성능, 신뢰성 및 긴 서비스 수명을 제공합니다.

5.Cotenele 스위치 단로기는 유지관리가 쉽나요?

예. Cotenele 제품에는 포괄적인 예비 부품 및 액세서리 지원과 함께 Cotenele의 자세한 서비스 및 유지 관리 지침이 함께 제공됩니다.

6.Cotenele 실내 공기 절연 부하 차단 스위치는 어떤 용도로 사용되나요?

이 제품은 중압 폐쇄 개폐 장치, 링 메인 장치 및 소형 변전소에 사용됩니다. 당사의 부하 차단 스위치는 안정적인 과부하 전류 제어, 최대 40.5kV의 전압, 최대 1250A의 전류라는 장점을 가지고 있습니다.

7.Cotenele 스위치는 어떻게 전력 품질과 신뢰성을 향상시키나요?

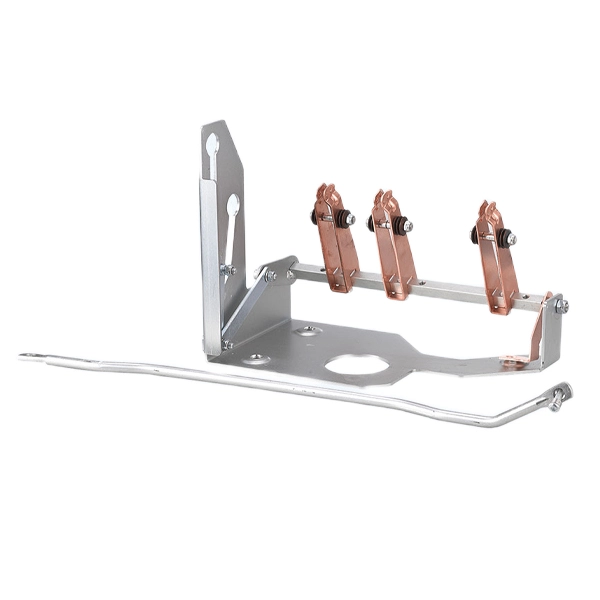

정격 전류에서 많은 수의 차단 작동이 가능하며 1초 동안 최대 31.5kA의 단락 전류를 견딜 수 있습니다. 용량을 갖춘 접지 스위치가 포함되어 있으며 넓은 온도 범위에서 작동이 보장되어 일관된 성능과 시스템 신뢰성에 기여합니다.

8.Cotenele 스위치가 안전하고 신뢰할 수 있는 것으로 간주되는 이유는 무엇입니까?

전류 제한 퓨즈와 함께 사용하면 단락 전류를 완벽하게 보호하고 안전하게 차단할 수 있습니다. 당사의 스위치는 가시적인 절연 간격을 제공하고 표준 IEC 62271-304의 클래스 2 요구 사항을 충족합니다.

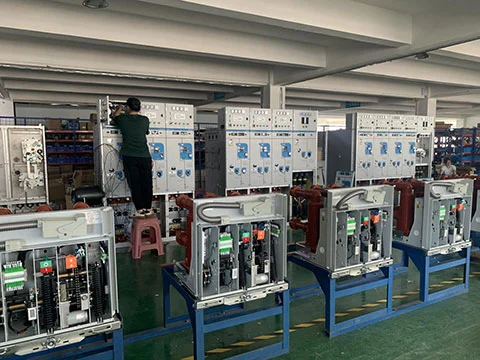

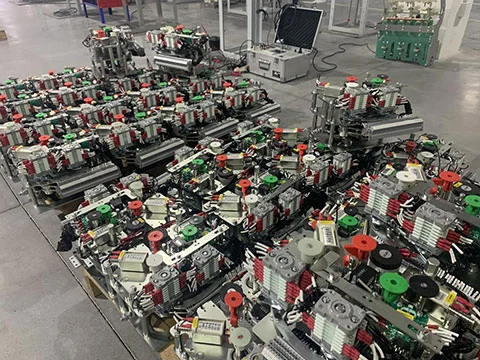

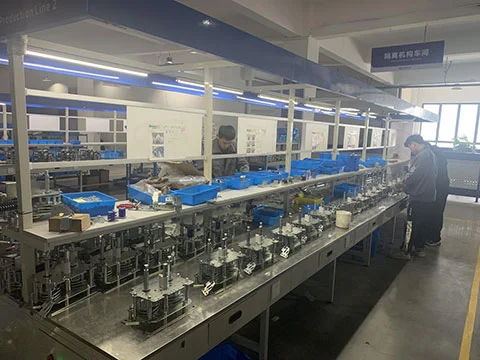

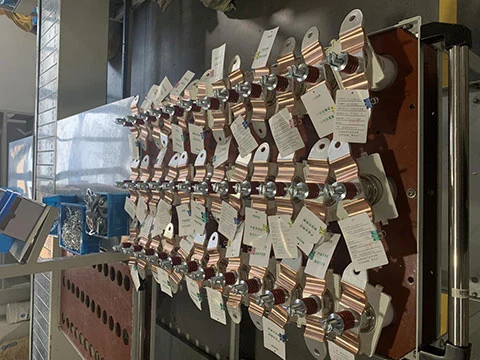

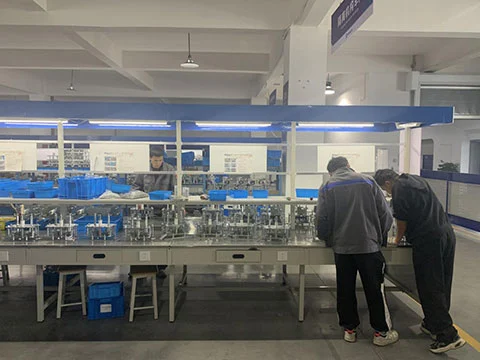

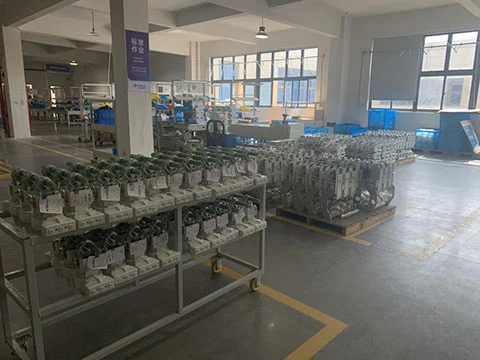

우리 공장

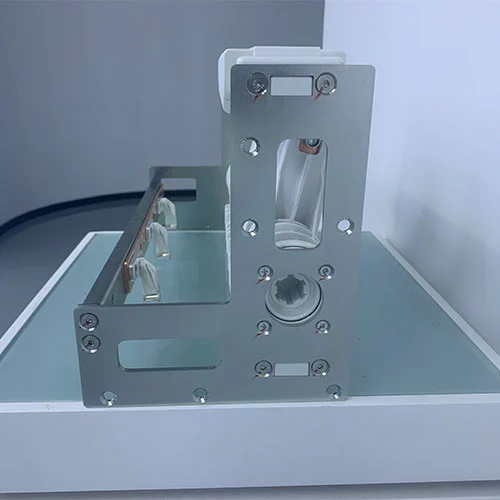

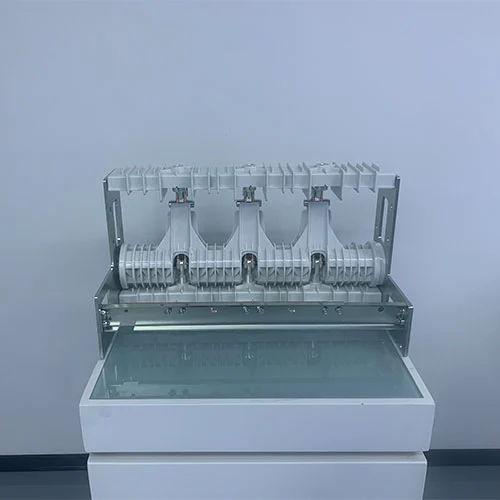

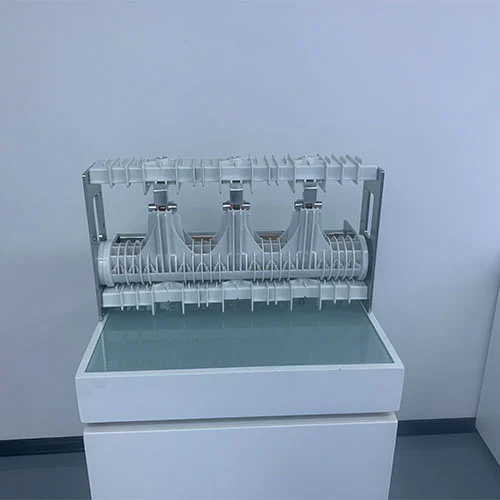

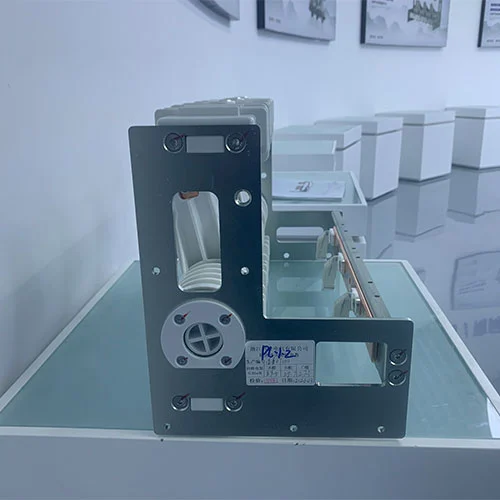

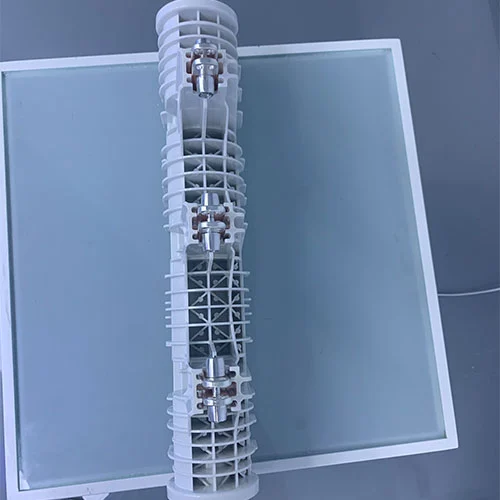

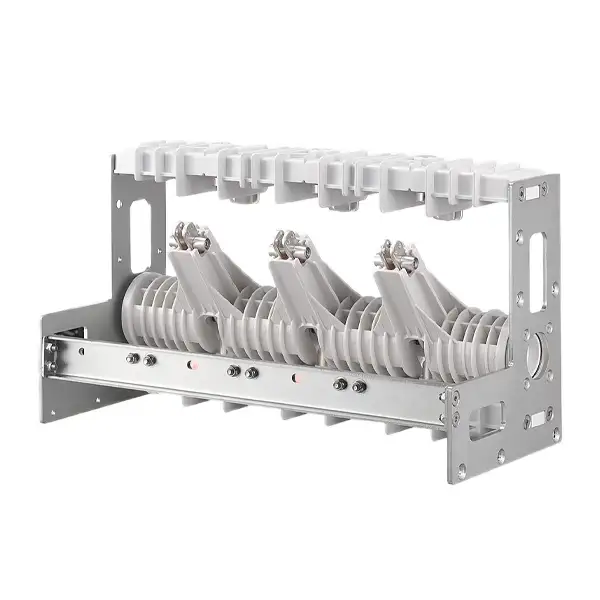

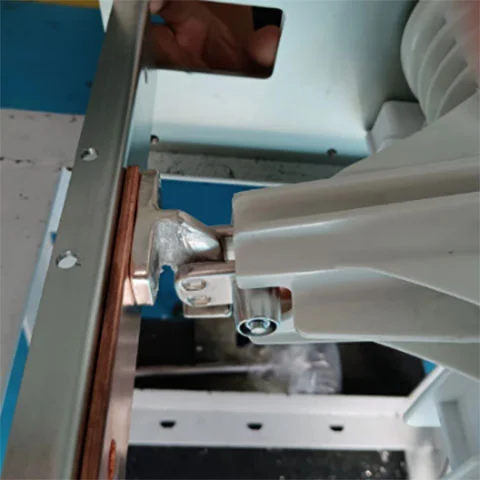

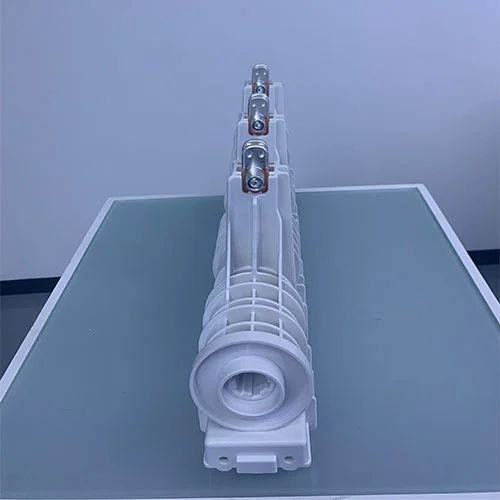

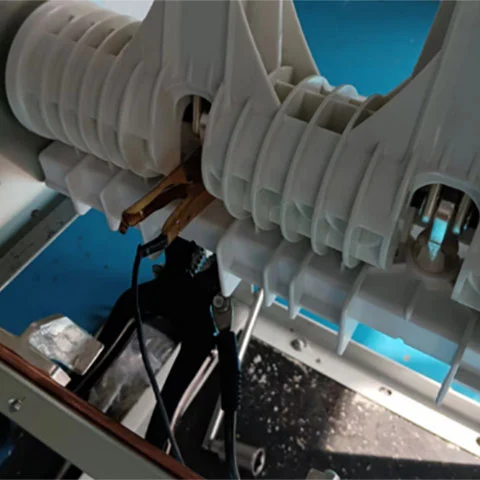

제품 쇼
