33KV RMU MV 가스 절연 링 주 배전반

Cotenele은 중국 State Grid Corporation에 HXGN-40.5 시리즈 33KV RMU MV 가스 절연 링 주 개폐 장치를 공급하는 주요 공급업체 중 하나입니다. 당사의 링 본체 제품은 국내 판매는 물론 아프리카, 유럽, 중동 등 여러 국가와 지역으로 수출되고 있습니다. HXGN-40.5 시리즈 35KV 중전압 링 기본 장치는 50Hz AC 3상 실내 중전압 배전 장비입니다. 기후에 영향을 받지 않고 안전하게 사용할 수 있으며, 설치가 용이하고, 유지보수가 최소화되며, 컴팩트한 크기가 특징이며 박스형 변전소에 설치하기에 적합합니다.

문의 보내기

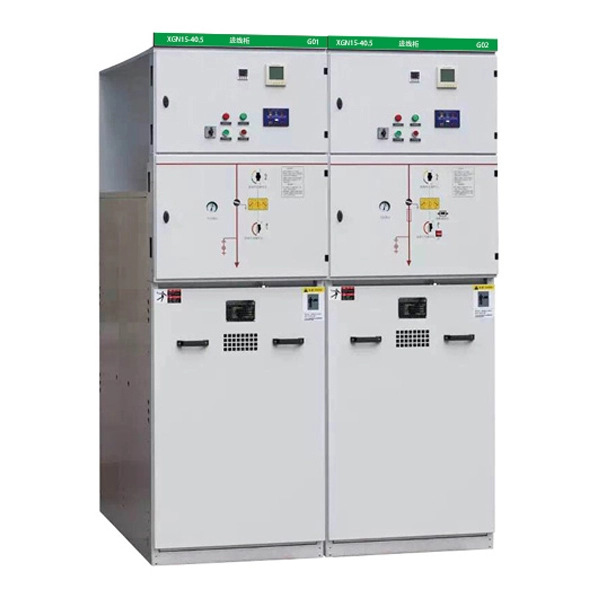

제품 설명

Cotenele 회사에서 제조한 XGN-40.5 시리즈 33KV RMU MV 가스 절연 링 주 개폐 장치는 모듈식 설계를 채택하여 고정적으로 설치하거나 유연하게 확장할 수 있습니다. XGN-40.5 시리즈 가스 절연 링 메인 유닛은 컴팩트한 구조, 완전 절연, 긴 서비스 수명, 유지 관리가 필요 없고 작은 설치 공간, 완벽한 솔루션, 강력한 확장성의 특성을 가지며 환경에 영향을 받지 않습니다.

이는 산업 및 민간 링 네트워크와 터미널 전원 공급 네트워크에 널리 사용될 수 있습니다. 소규모 2차 배전소, 스위치 스테이션, 산업 및 광업 기업, 공항, 철도, 고속도로, 지하철, 상업 지역, 주거 지역, 풍력, 광전자공학 및 기타 분야에 특히 적합합니다. XGN15-40.5 시리즈 중전압 링 메인 유닛은 GB3906 "3-35kV AC 금속 폐쇄 개폐기" 및 IEC62271-200 규정을 준수합니다.

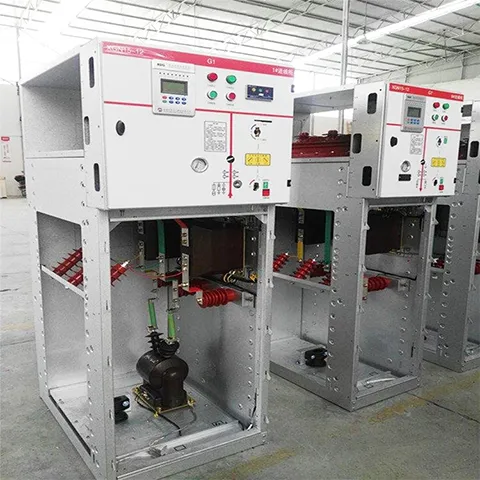

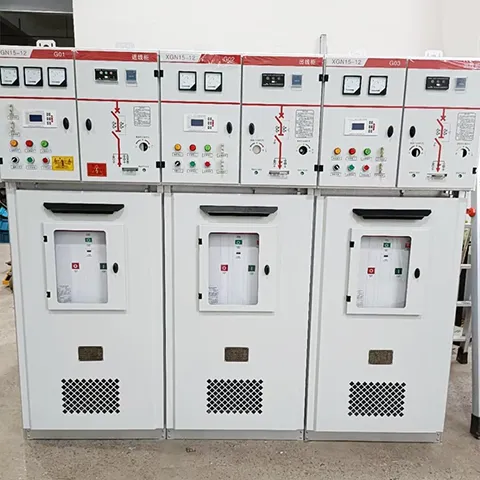

33kv Rmu Mv Gas Insulated Ring Main Switchgear

모델과 의미

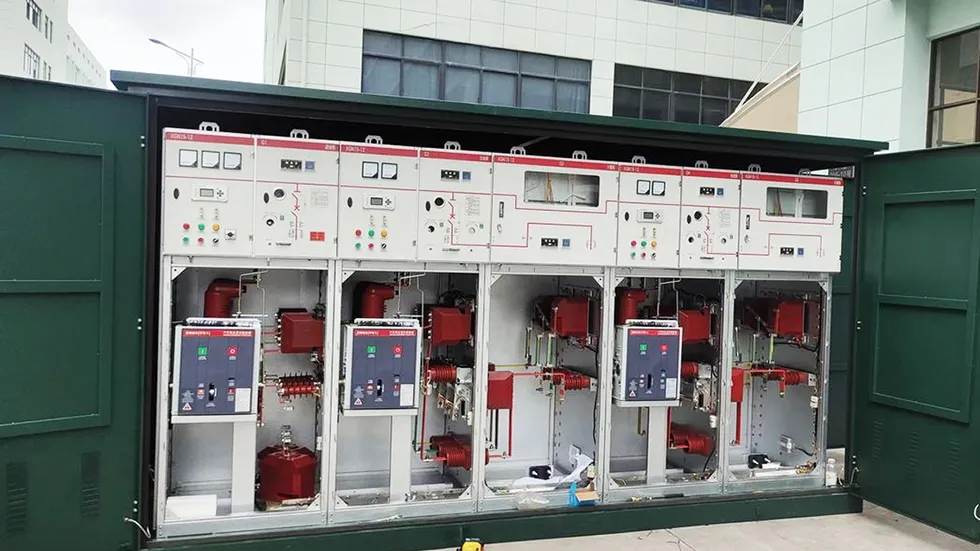

33kv Rmu Mv Gas Insulated Ring Main Switchgear

XGN15-40.5의 작동 조건은 무엇입니까?

1. 주변 공기 온도:최대 +40°C, 최소 -20°C.

2. 상대습도:월 평균은 95%를 초과하지 않으며, 일일 평균은 90%를 초과하지 않습니다.

3. 고도:최대 설치 높이는 해발 2500m입니다(더 높은 고도에는 맞춤화가 필요함).

4. 현장에는 인화성 또는 폭발성 물질, 심각한 오염, 화학적 부식 및 격렬한 진동이 없어야 합니다.

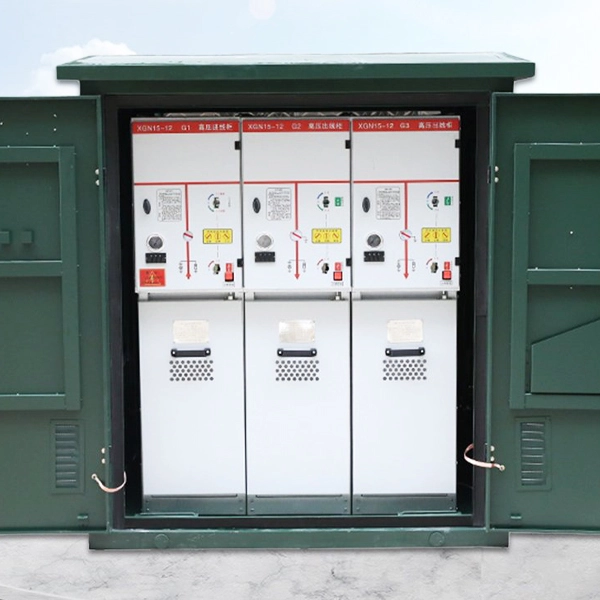

33kv Rmu Mv Gas Insulated Ring Main Switchgear

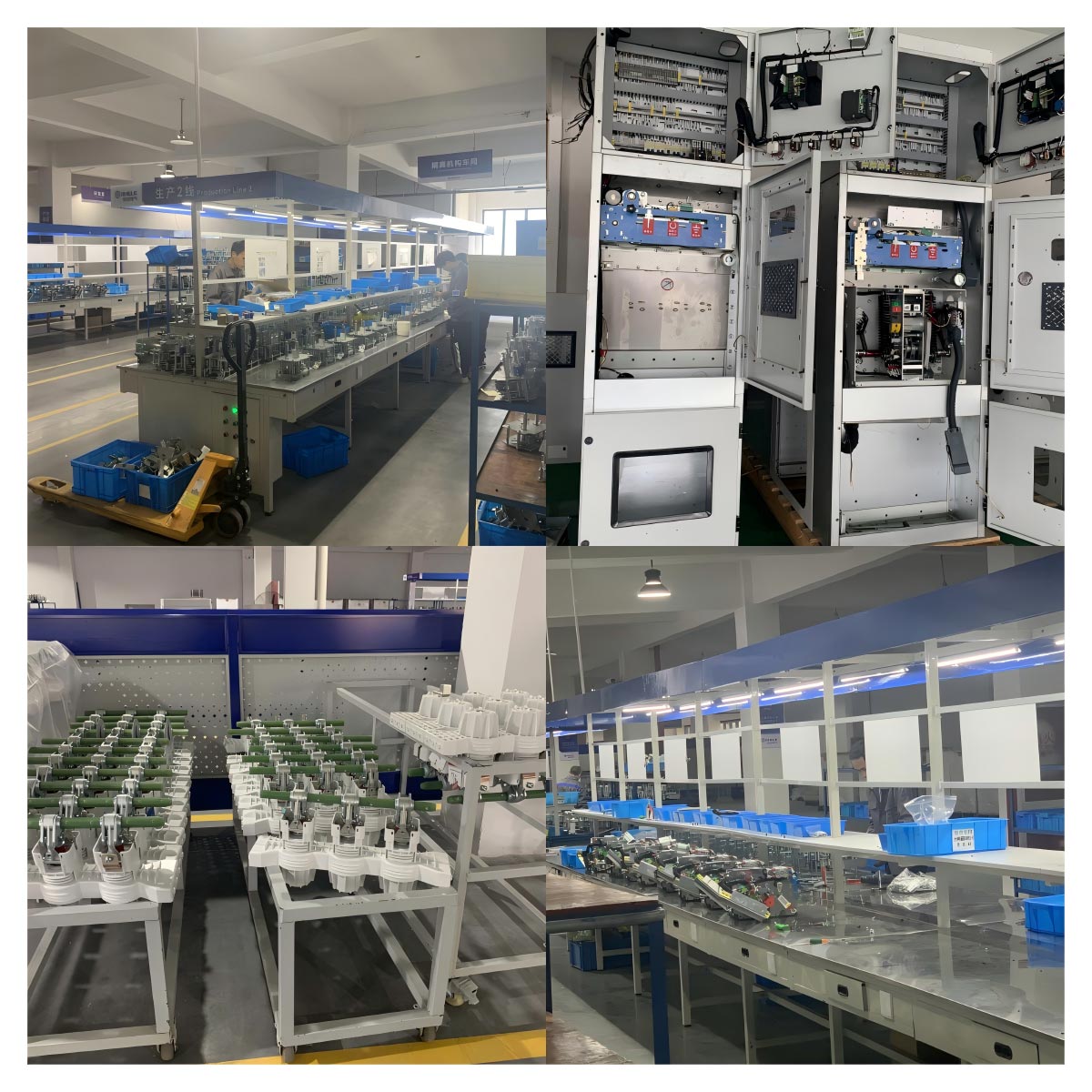

우리의 워크샵

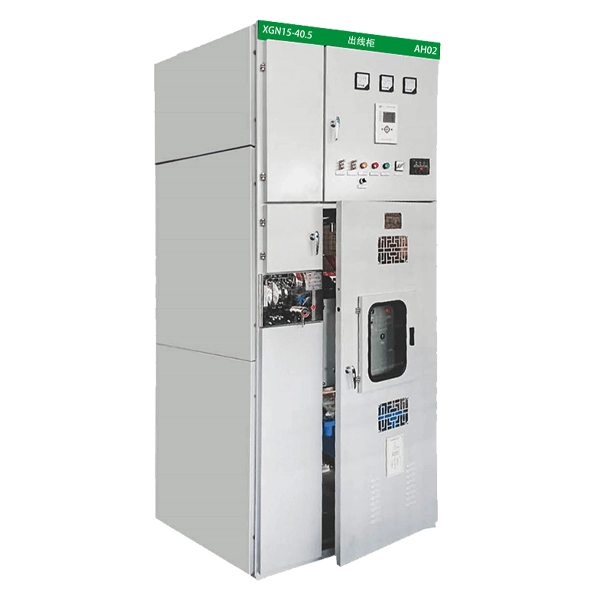

33kv Rmu Mv Gas Insulated Ring Main Switchgear

기술적인 매개변수

목		단위	C-unit(부하 개폐 장치)	F-유닛(퓨즈 및 부하 차단 스위치 조합 유닛)	V-유닛(차단기 유닛)
정격전압		kV	40.5
정격전류		A	630	63(퓨즈선 정격전류값 기준)	630
정격 주파수		헤르츠	50/60
정격 절연 수준	상용주파 내전압(위상 간 및 위상 대 접지 간)	k	95
	상용주파 내전압(개방 접점/분리 거리 전체)		110
	상용주파 내전압(제어 및 보조회로)		2
	낙뢰 충격 내전압(위상 간 및 위상 대 접지 간)		185
	낙뢰 충격 내전압(개방 접점 전체/격리 거리)		215
정격 단시간 내전류	주회로 / 4초	카	20	一	20
	접지회로 / 4초	카	20	一	20
	접지 연결 회로 / 4초	카	17.4	一	17.4
정격 피크 내전류	주회로	카	50	一	50
정격 피크 내전류	접지 회로	카	43.5	一	43.5
정격 단락 투입 전류		카	50	80	50
정격단락차단전류		카		31.5	20
정격 전송 전류		A	一	750	一
정격 유효 부하 차단 전류		A	630	一	一
정격 폐쇄 루프 차단 전류		A	630	一	一
케이블 충전 전류 테스트		A	21	一	31.5(C1)
장치 치수(너비 × 깊이 × 높이)		mm	450x885×2060	450x885x2060	450x885x2060
SF6 가스의 정격 압력(20°C에서의 상대값)	정격 가스 충전 압력	Mpa	0.04
SF6 가스의 정격 압력(20°C에서의 상대값)	최소 기능 압력	Mpa	0.02
보호 등급	밀봉된 인클로저		IP67
보호 등급	배전반 인클로저		IP4X
연간 상대 가스 누출률		%/와이	≤0.01

XGN15-40.5 링메인유닛의 제품특징은 무엇입니까?

1. 모듈식 4칸 디자인:이 장치는 스위치기어 구획, 퓨즈 구획, 작동 장치 구획, 케이블 구획(베이스 프레임) 등 명확하게 구분된 4개의 섹션으로 구성됩니다. 이 레이아웃은 유지 관리를 단순화하고 안전성을 향상시킵니다.

2. 견고한 밀폐형 스위치기어 구조:스위치기어 구획은 3L 냉간 압연강(또는 스테인리스강)을 용접한 금속 하우징으로 구성됩니다. 여기에는 부하 스위치, 접지 스위치 및 내부 모선을 포함한 모든 기능 회로가 포함되어 있습니다.

3. 수직 운동 부하 스위치:부하 스위치는 수직 이동 접점 시스템으로 작동합니다. 닫히면 이동 접점이 아래쪽으로 이동하여 회로를 연결합니다. 주 접점과 아크 접점이 모두 이동 접점과 고정 접점에 제공되어 안전한 차단 작업 횟수가 크게 늘어납니다.

4. 강력한 아크 소멸:자체 폭발(퍼퍼) 및 내부 흐름 아크 급냉 구조가 채택되었습니다. 이는 상간 또는 상간 절연을 손상시키지 않고 강력한 아크 소멸을 보장합니다.

5. 통합 접지 스위치:접지 스위치는 움직이는 블레이드와 고정 접점으로 구성됩니다. 스프링 힘에 의해 빠르게 닫혀 안정적인 접지를 보장합니다.

6. 간편한 시각적 상태 확인:전면 패널의 보기 창을 통해 접지 스위치 위치(열림 또는 닫힘)를 직접 관찰할 수 있습니다. 스위치기어 구획의 상단과 후면에는 조립 및 유지 관리를 위한 4개의 직사각형 접근 구멍이 있습니다.

7. 안전을 위한 압력 완화:안전 압력 완화: 33KV RMU MV 가스 절연 링 주 개폐 장치에는 내부 아크 결함이 발생할 경우 압력을 방출하기 위한 방폭 장치가 후면에 장착되어 있습니다.

8. 퓨즈 트립 메커니즘을 통한 변압기 보호:퓨즈 구획에는 에폭시 주조 절연 하우징 내에 고전압 전류 제한 퓨즈가 들어 있습니다. 퓨즈가 끊어지면 스트라이커 핀이 튀어나와 부하 차단 스위치를 기계적으로 트립하여 빠르고 안정적인 변압기 보호를 제공합니다.

9. 편리한 작동 메커니즘 레이아웃:모든 컨트롤은 전면 패널에 있습니다. 각 기능 회로에는 로드 스위치용 수동(또는 옵션으로 모터 충전식) 스프링 작동 메커니즘과 접지 스위치용 수동 스프링 작동 메커니즘이 장착되어 있습니다.

10. 명확한 사용자 인터페이스 및 표시:전면 패널에는 다음이 포함됩니다.

로드 스위치 닫기, 수동 열기 및 접지 스위치 작동을 위한 회전식 손잡이입니다.

부하 스위치 열림/닫힘 상태를 나타내는 표시 램프입니다.

전기 개폐용 푸시 버튼(모터 구동 장치가 장착된 경우).

추가 보안을 위한 모방 다이어그램, 위치 표시 라벨 및 자물쇠 위치.

11. 통합 연동(오작동 방지):부하 스위치와 접지 스위치 사이의 기계적 인터록은 잘못된 작동을 방지하여 완전한 "5 예방" 안전 준수를 보장합니다.

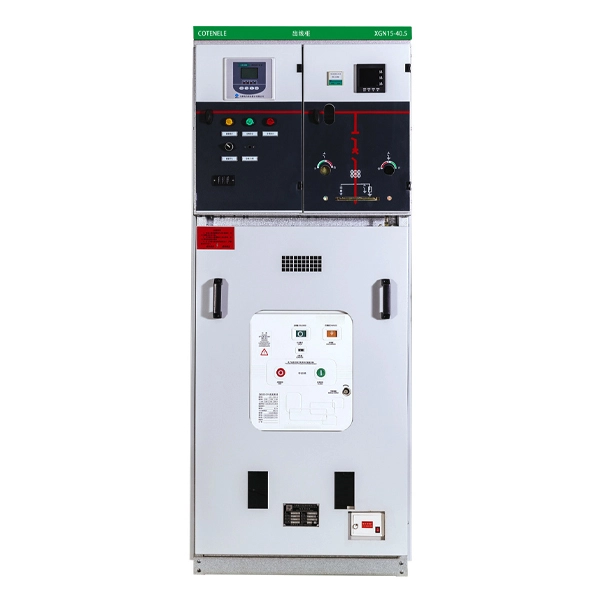

33kv Rmu Mv Gas Insulated Ring Main Switchgear

XGN15-40.5 링 메인 유닛을 구입하는 방법은 무엇입니까?

33KV RMU MV 가스 절연 링 메인 개폐 장치는 주문 프로세스를 원활하게 보장하기 위해 맞춤화해야 합니다. 다음 정보를 제공하십시오.

1. 기본 주문 또는 구매 정보:제품명, 사양, 모델, 수량, 퓨즈 정격 전압 및 요청 배송 날짜입니다.

2. 도면:링 본체의 단선도(1차 시스템도), 배치도 또는 평면도.

3. 필수 액세서리:가스 충전 및 방출 장치와 같이 필요한 예비 부품이나 특수 도구를 나열하십시오.

4. RMU의 쉘 색상:인클로저에 대해 원하는 RAL 코드 또는 색상 표준을 지정하십시오.

5. 특별한 요구사항:위의 정보가 귀하의 요구 사항을 충족할 수 없는 경우 추가 기술 또는 기능적 요구 사항을 알려주십시오. 별도로 논의하고 합의할 수 있습니다.

제품 쇼

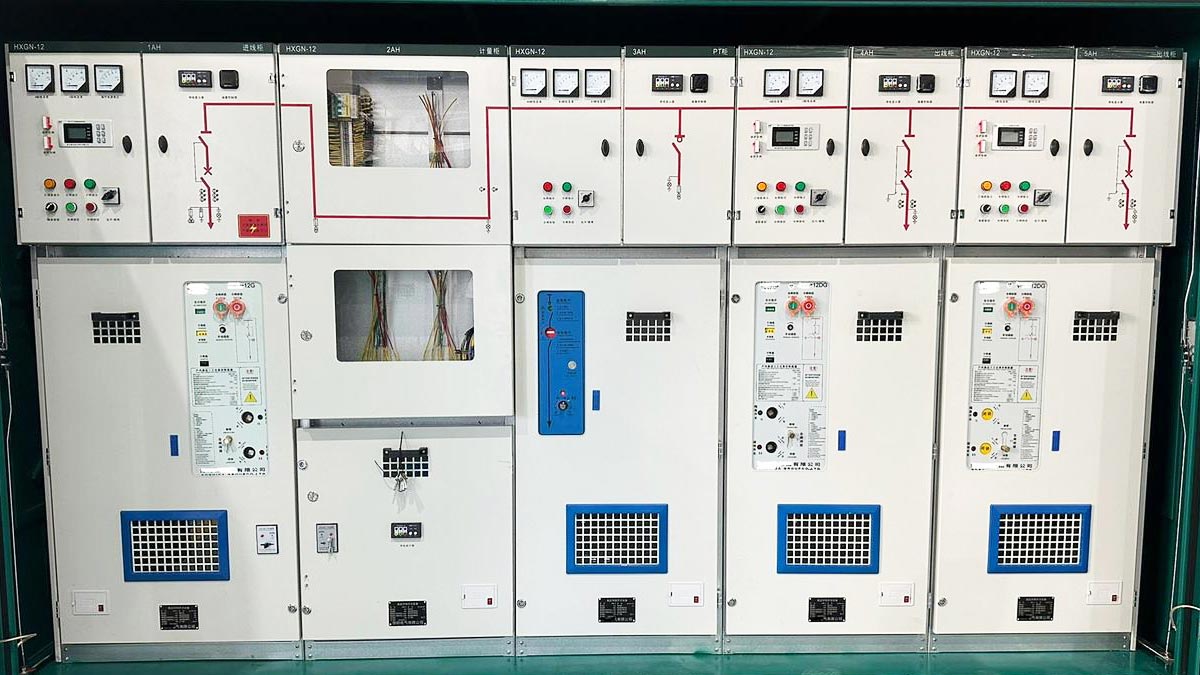

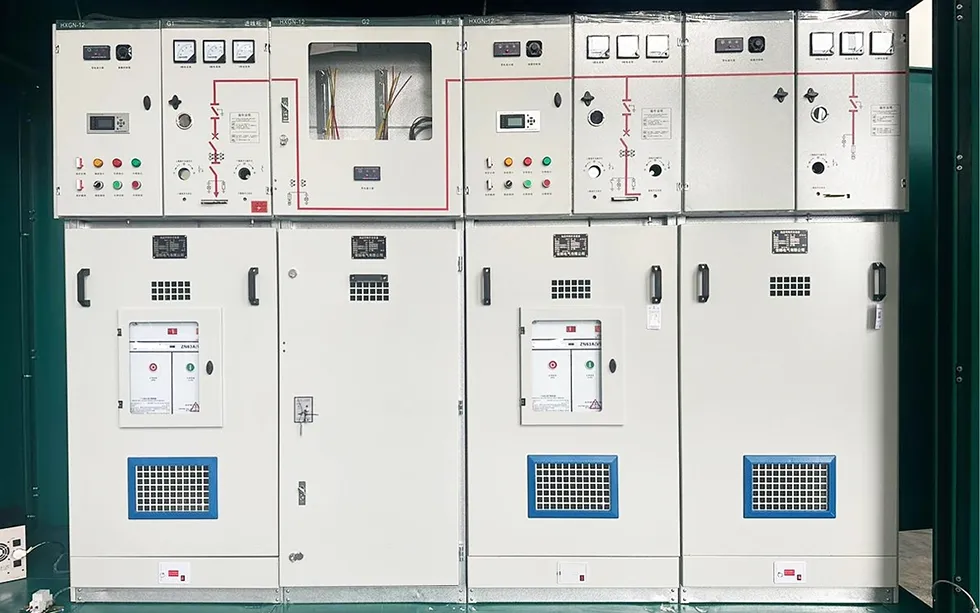

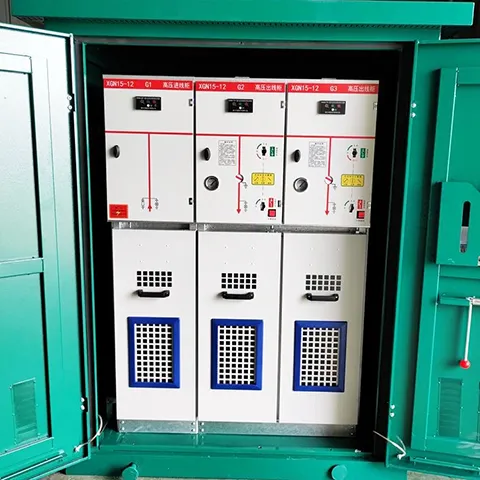

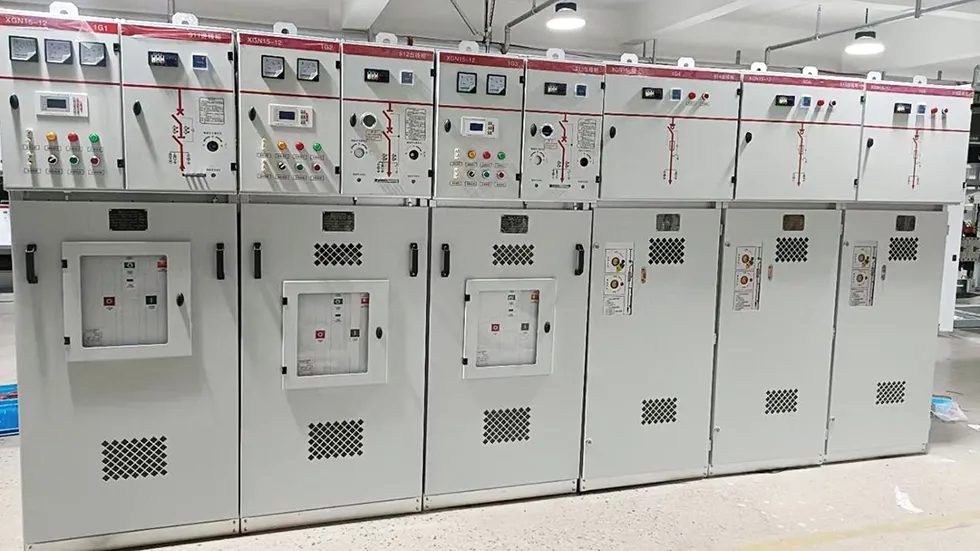

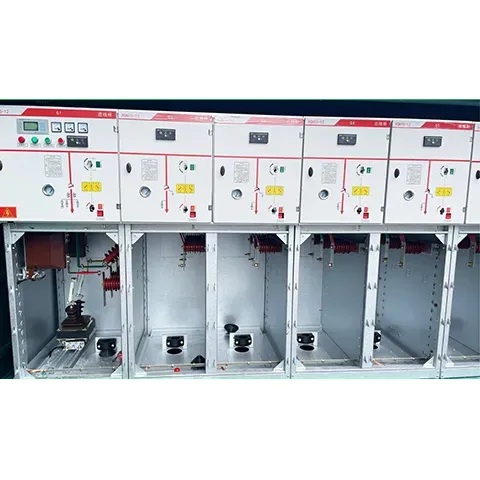

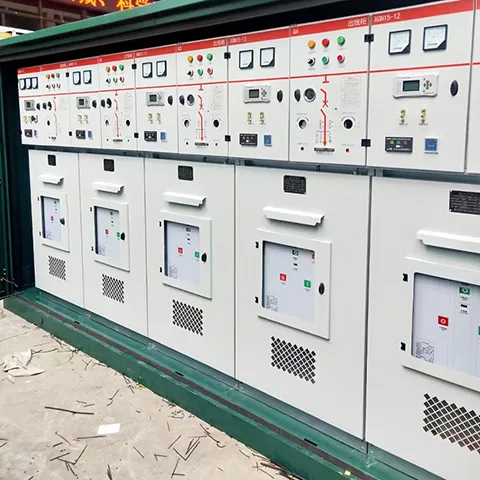

33kv Rmu Mv Gas Insulated Ring Main Switchgear
