절연 메커니즘을 갖춘 11KV 중압 VCB 차단기

현대 배전 시스템에서 중전압 스위치기어의 중요한 기능은 전기 회로의 보호, 제어 및 절연입니다. 이제 사람들은 환경 보호에 점점 더 많은 관심을 기울이고 있으므로 "환경 친화적 개폐 장치"는 전통적인 SF₆ 대신 청정 공기, 진공 또는 플루오르니트릴 기반 가스 혼합물과 같은 깨끗한 절연 매체를 절연 매체로 채택합니다. 절연 메커니즘을 갖춘 11KV 중압 VCB 차단기는 환경 친화적인 개폐 장치의 핵심 구성 요소입니다.

이 제품의 목적은 무엇입니까?

회로 차단기 및 단로기 접점을 열고(트립) 닫는 필수 명령 실행을 담당하는 패널 핵심 구성 요소입니다. 이 메커니즘의 정밀도, 속도 및 신뢰성은 전기 네트워크의 안전과 전원 공급의 연속성에 직접적인 영향을 미칩니다. 업계 조사에서 입증된 바와 같이 작동 메커니즘은 가장 중요한 하위 시스템으로, 대부분의 회로 차단기 오류 및 오류가 여기에서 추적되므로 설계 및 상태가 가장 중요합니다.

주요 사양

모델과 의미

작동 메커니즘의 목적은 무엇입니까?

작동 메커니즘은 고압 개폐 장치의 중요한 통합 구성 요소입니다. 기계적 에너지를 저장하고 방출하여 전류가 흐르는 주 접점을 OPEN 위치와 CLOSED 위치 사이에서 빠르게 이동합니다. 중개자 역할을 하여 저에너지 제어 신호(수동 푸시 버튼 또는 전기 계전기)를 접점을 안정적으로 작동하는 데 필요한 높은 힘의 동작으로 변환하여 안전한 회로 중단 및 연결을 보장합니다.

주요 구성 요소

1.에너지 저장매체

스프링 작동식(가장 일반적):

KDSVM-12 시리즈, 특히 친환경 배전반에 사용됩니다.

모터는 접점을 닫고 개방(트립) 스프링을 충전하는 폐쇄 스프링을 압축합니다.

장점:높은 신뢰성, 심플한 디자인, 유지보수 친화적

영적인:압축 공기를 사용합니다

유압:가압된 오일이나 가스를 사용합니다.

자기:솔레노이드 또는 전자석을 사용합니다.

2.작동회로

다음을 포함하여 에너지 방출을 유발하는 구성 요소:

폐쇄/트리핑 코일(전자석)

래치

수동 버튼

3.연동시스템

부정확하거나 안전하지 않은 작동을 방지하는 안전 기능

예:오류 발생 시 닫히거나 부하가 걸린 상태에서 단로기가 닫히는 것을 방지합니다.

설명된 RHSVM3-12 메커니즘은 현대적이고 신뢰성이 높은 스프링 작동 메커니즘의 전형적인 예입니다. 자동 스프링 충전용 모터, 닫힘 및 열림 동작을 위한 별도의 스프링(닫기를 위한 영리한 오버센터 연결 설계 포함), 원격 작동을 위한 통합 전기 코일을 갖추고 있어 기계적 수명이 10,000회를 초과합니다.

Cotenele은 절연 메커니즘을 갖춘 11KV 중전압 VCB 차단기가 공장 테스트를 거쳤으며 선택적으로 제3자에 의해 검증되어 까다로운 환경에서도 신뢰성을 보장합니다.

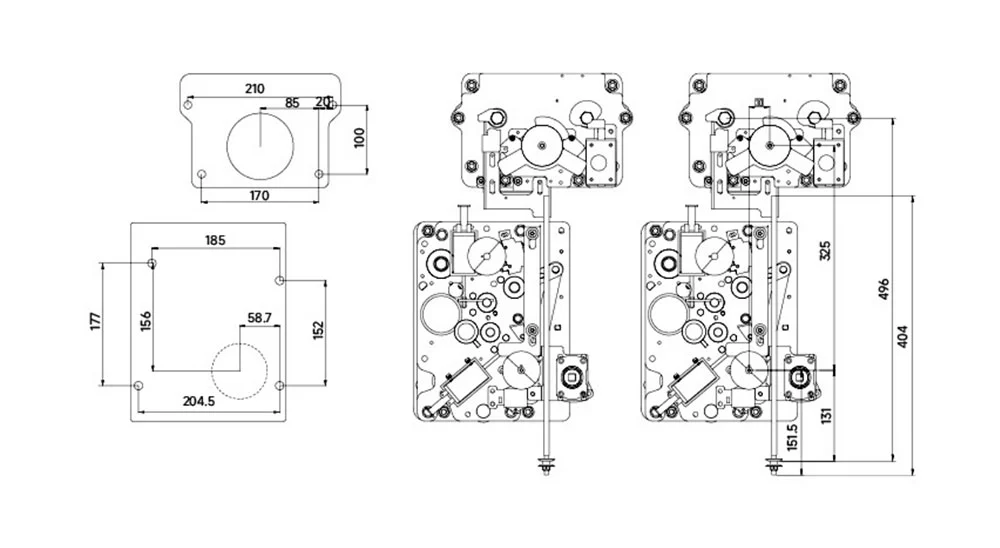

외관 및 치수

적용범위

작동 메커니즘은 고압 링 기본 장치 및 패널과 같은 다양한 전기 스위칭 및 보호 장비의 주요 구성 요소입니다. 주요 응용 프로그램은 다음과 같습니다.

중압 회로 차단기:주로 배전 시스템에서 흔히 사용되는 12kV~40.5kV 범위의 핵심 전기 장비입니다. 과부하 및 단락으로부터 1차 회로를 보호하기 위한 공기 절연(AIS), 가스 절연(GIS) 및 최신 친환경 가스 절연 개폐 장치에 필수적입니다.

분리 스위치 및 접지 스위치:RHSVM3-12와 같은 작동 메커니즘은 연결 해제 메커니즘과 함께 사용할 수 있습니다. 이는 분리 및 접지 스위치를 느리고 조심스럽게 작동할 수 있는 드라이브를 제공합니다.

주요 응용 분야는 다음과 같습니다.

ante 변전소:1차 배전소와 2차 변전소 모두.

♦산업용 전력 시스템:제조 공장, 데이터 센터, 대규모 상업 시설을 보호합니다.

ante재생 에너지 플랜트:연결 및 보호를 위한 풍력 및 태양열 발전소 변전소.

♦인프라:철도 견인 전원 공급 장치, 공항 전력 네트워크 및 병원에 중요한 전력 시스템용.

절연 메커니즘이 있는 11KV 중압 VCB 차단기는 환경 친화적인 개폐 장치에 사용되며, 이 메커니즘은 외부 유압 또는 공압 시스템과 독립적으로 온도 범위 전반에 걸쳐 견고성과 신뢰성을 유지할 수 있습니다. 이 메커니즘은 표준 GB1984 및 IEC 62271-100을 준수하므로 배전 시스템에서 안전하고 안정적인 작동을 보장할 수 있습니다.

작동 메커니즘에 대한 사용 설명서

1.에너지 저장:

메커니즘을 설치하고 고정한 후 오른쪽 하단에 있는 작동 샤프트에 전용 핸들을 부착합니다. 딸깍 소리가 들릴 때까지 시계 방향으로 돌립니다. 이는 스프링이 완전히 충전되고 표시기가 리미트 스위치에 걸린 것을 의미합니다. 모터를 작동하려면 전원만 공급하면 됩니다. 장치는 자동으로 스프링을 충전한 다음 차단하여 닫힘 명령에 대비한 에너지를 유지합니다. (이 모드에 대한 제어 배선이 올바른지 확인하십시오).

2.회로 차단기 닫기:

수동으로 닫으려면 녹색 버튼을 누르세요. 그러면 저장된 에너지가 방출되어 주 접점이 닫힙니다. 전기 제어 장치를 사용하는 경우 대신 폐쇄 코일에 전원을 공급하십시오. 빠른 동작으로 스프링이 해제되어 작업을 수행하고 오프닝 스프링이 즉시 충전됩니다. (내장된 인터록은 나중에 스프링이 재충전되더라도 또 다른 닫기 작동을 차단합니다.)

3.회로 차단기 열기:

수동으로 열려면 빨간색 버튼을 누르세요. 개방 스프링을 풀어 주 접점을 분리합니다. 전기적으로 열려면 개방 코일에 전원을 공급하십시오. 빠른 동작으로 스프링이 해제되어 회로 차단기가 열립니다.

자세한 PDF 매뉴얼을 다운로드할 수 있습니다.

공장 테스트를 거친 당사의 11KV 중전압 VCB 차단기(절연 메커니즘 포함)는 전 세계 전력, 산업 및 재생 에너지 시스템 프로젝트에 적합합니다.

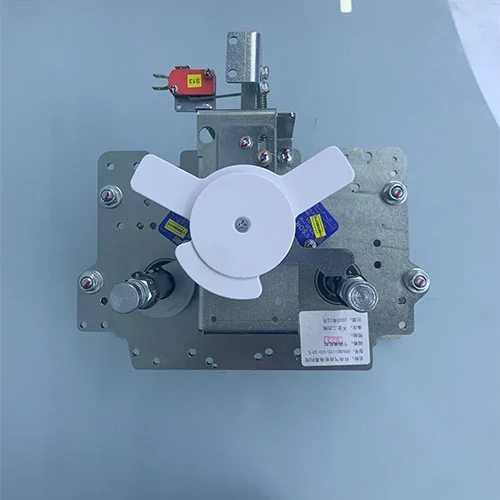

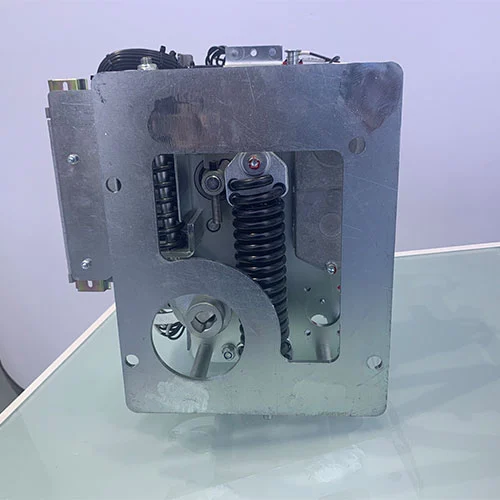

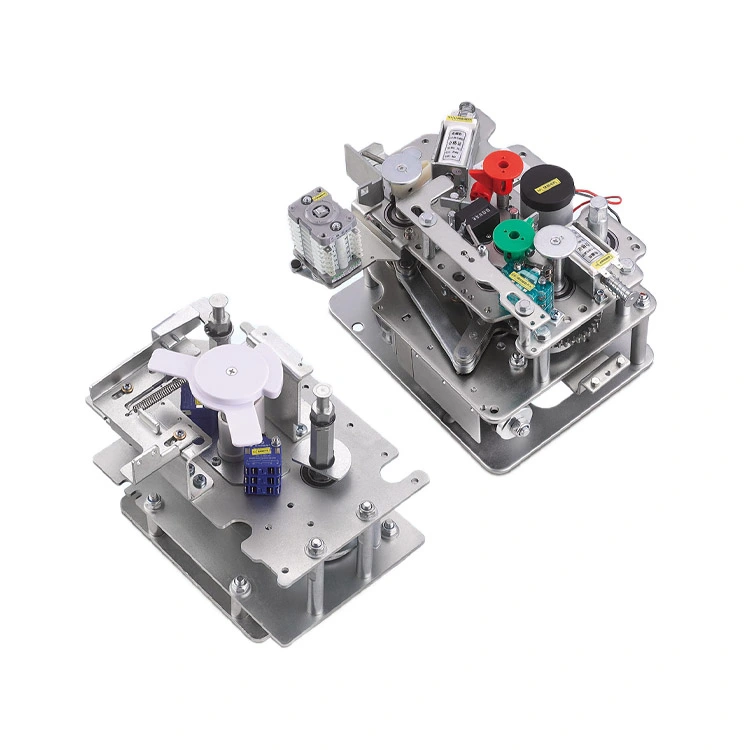

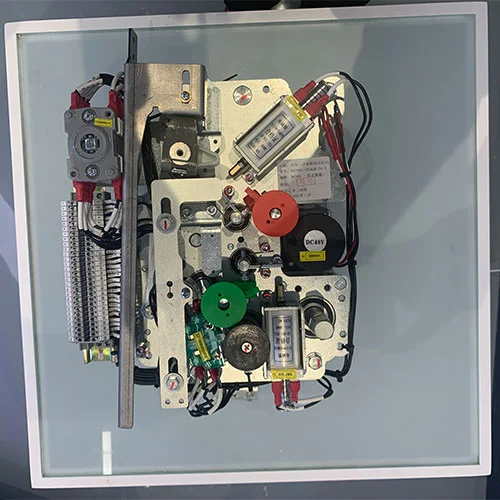

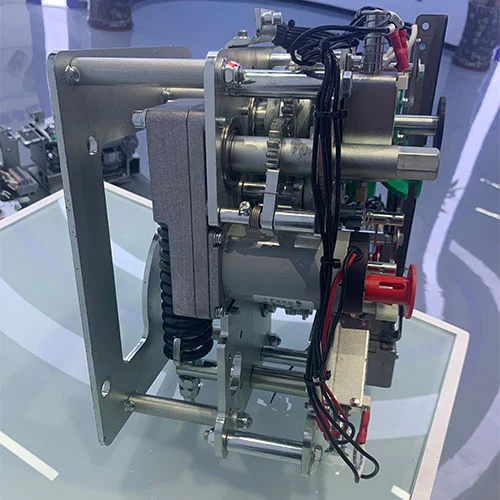

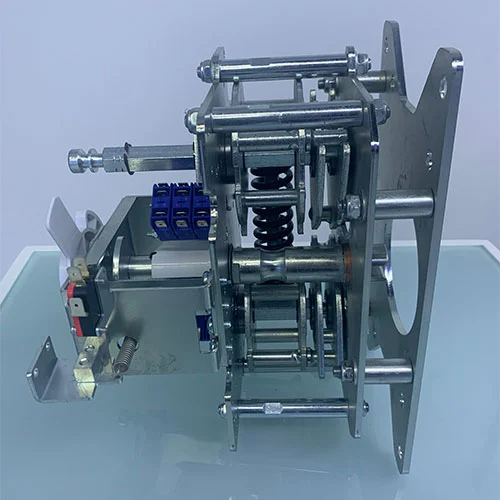

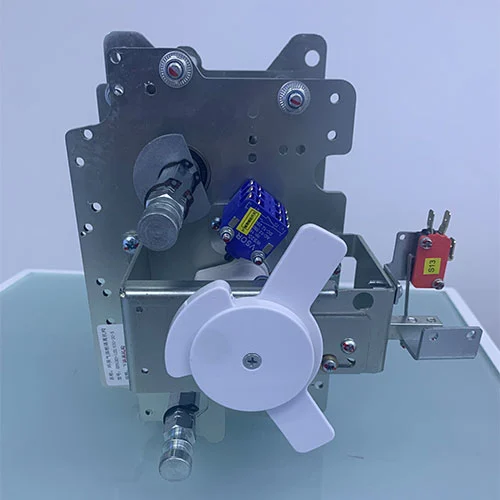

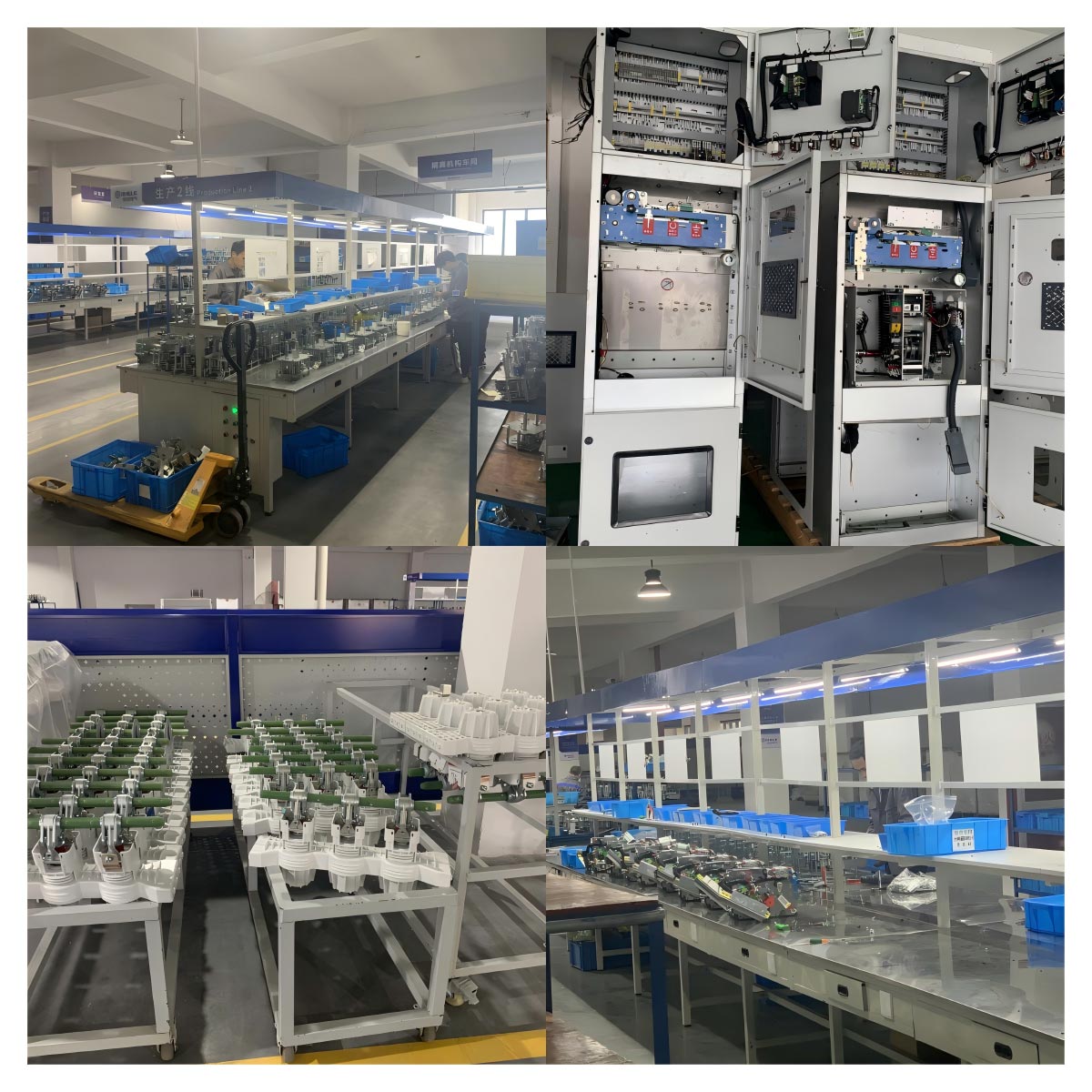

제품 쇼
