중압 실내 패널용 11KV 절연 메커니즘

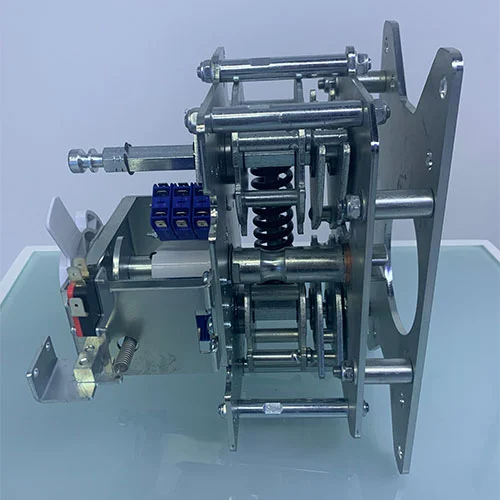

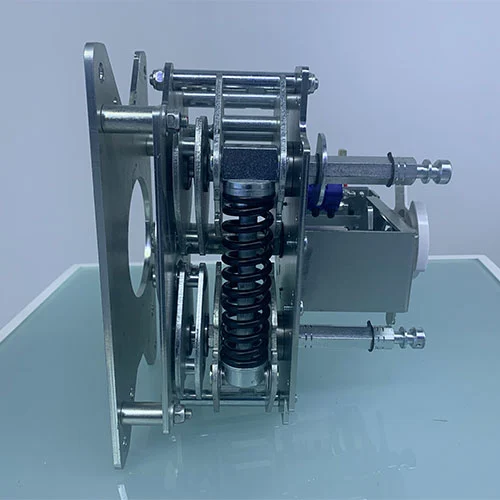

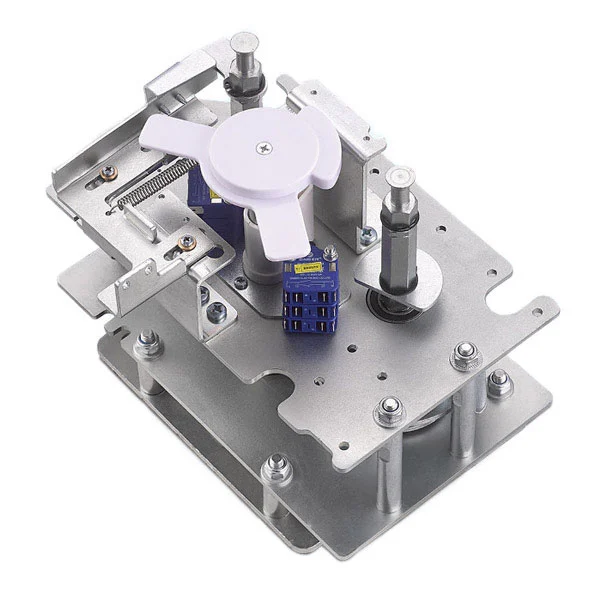

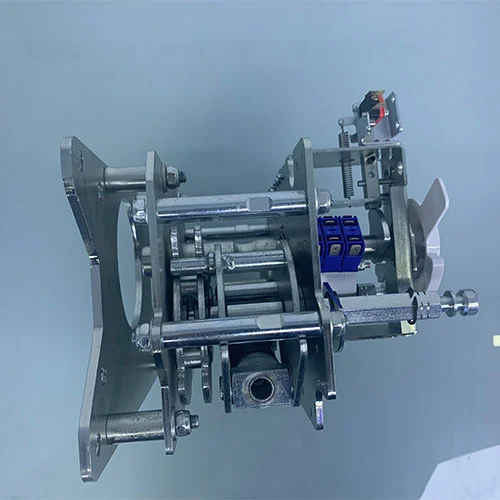

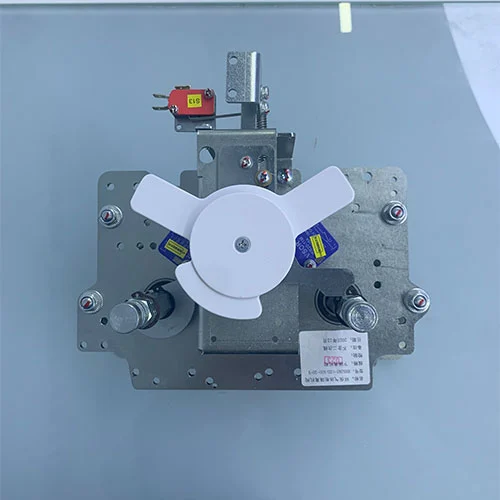

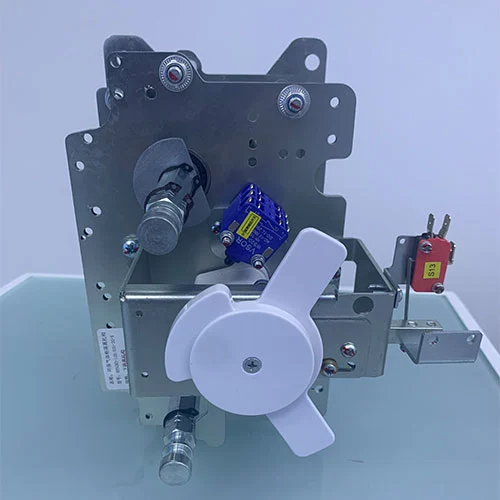

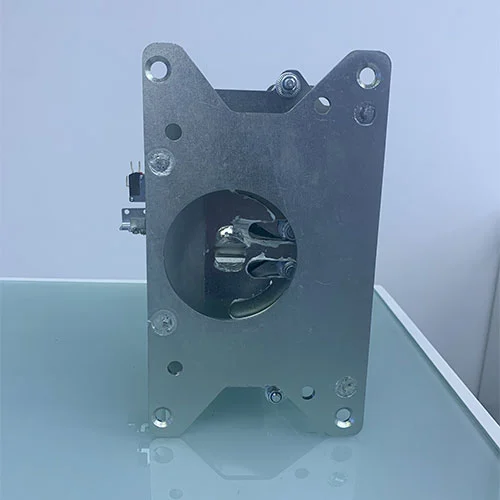

중압실내패널용 11KV 차단장치는 친환경 가스절연개폐장치(GIS) 내 단로개폐기 및 접지개폐기의 개폐동작에 사용되는 절연작동장치입니다. 스위치 단로기의 이 작동 메커니즘은 스프링 에너지 저장 시스템을 사용하여 단로 스위치를 구동하고 압축 스프링 오버 센터 에너지 저장 메커니즘은 접지 스위치 작동을 제어합니다. 이 스위치 단로기 작동 메커니즘에는 폐쇄(ON), 개방(OFF) 및 접지(EARTH)의 세 가지 작동 위치 기능이 있습니다. 작동 메커니즘에는 작동 안전과 순서 준수를 보장하기 위한 5중 기계적 연동 기능이 있습니다.

모델과 의미

기술 사양

이 제품을 올바르게 작동하는 방법은 무엇입니까?

KDSGM-12D/630-20 11KV 고압 실내 패널용 절연 메커니즘의 모든 작동은 해당 구동축에 삽입된 전용 육각형 핸들을 사용하여 수행됩니다.

1. 차단 스위치 닫기

패널 접지 스위치가 OFF 위치에 있는지 확인하십시오.

메커니즘 오른쪽에 있는 육각형 샤프트에 핸들을 삽입합니다.

차단 스위치를 닫으려면 시계 반대 방향으로 약 90°돌립니다.

차단 스위치가 CLOSED되면 접지 스위치 포트가 표시판에 의해 차단되어 위험한 작동을 방지합니다.

2. 차단 스위치 열기(OFF)

핸들을 메커니즘 위쪽의 육각형 샤프트에 삽입합니다.

분리 스위치를 열려면 시계 방향으로 약 90° 회전하십시오.

일단 열리면 작업자는 차단 스위치를 다시 닫거나 접지 스위치를 작동할 수 있습니다.

3. 접지 스위치 작동

분리 스위치가 완전히 열린 후에만 허용됩니다.

핸들을 메커니즘 왼쪽의 육각형 샤프트에 삽입합니다.

접지 회로를 닫으려면 시계 방향으로 90° 돌리고, 열려면 시계 반대 방향으로 90° 돌립니다.

접지 스위치가 닫히면 분리 스위치 포트가 차단되어 인터록 무결성을 유지하고 안전한 작동을 보장합니다.

주요 안전 기능

Five-Prevention Interlocking: 실수로 활선 회로가 접지되거나 접지된 회로에 전원이 공급되는 것을 방지합니다.

시각적 표시기: 스위치 위치를 작업자에게 명확하게 보여줍니다.

순차 작동 시행: 차단 스위치와 접지 스위치가 항상 올바른 순서로 작동하도록 보장합니다.

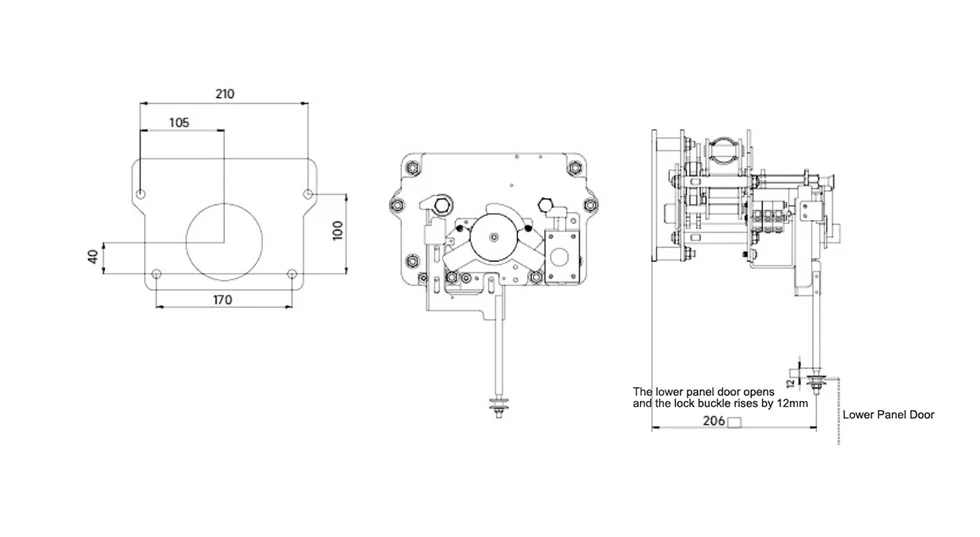

외관 및 치수

적용범위

중전압 실내 패널용 11KV 절연 메커니즘은 중전압, 환경 친화적인 가스 절연 링 기본 장치(RMU) 및 스위치기어 패널에 설치된 3위치(ON-OFF-EARTH) 절연 및 접지 스위치에 적합한 구성 요소로 특별히 설계되었습니다. 유틸리티, 상업용 및 산업용 배전 시스템에서 엄격한 안전 인터록과 안정적인 스프링 작동식 스위칭이 필요한 애플리케이션에 적합합니다.

FAQ

Q1: 분리 스위치와 접지 스위치 사이의 올바른 작동 순서는 무엇입니까?

A: 안전 인터록은 엄격한 순서로 시행되어야 합니다. 접지 스위치는 단로기 스위치가 완전히 열린 후에만 작동(닫기 또는 열림)할 수 있습니다. 단로기는 접지 스위치가 완전히 열린 후에만 작동할 수 있습니다. 이 순서를 준수하면 접지 스위치가 전류가 흐르는 활선 회로에 위험하게 닫히는 것을 방지할 수 있습니다.

Q2: 이 작동 메커니즘에서 "5가지 방지 연동 기능"은 어떻게 작동합니까?

A: 연동 기능은 주로 기계적 설계를 통해 작동합니다. 차단 스위치 또는 접지 스위치가 CLOSED 위치에 있으면 물리적 차단판이 반대 스위치의 작동 샤프트를 차단합니다. 이 격리 메커니즘은 활성 회로의 접지, 접지된 회로의 전원 공급, 장비에 전원이 공급되는 동안 구획 내부에 대한 접근 등 중요한 안전 작업을 방지합니다.

Q3: 중전압 실내 패널용 11KV 절연 메커니즘은 어떤 표준을 준수합니까?

A: 중전압 실내 패널은 중국 국가 표준 GB/T 1985-2023 "고전압 교류 단로기 및 접지 스위치" 및 스위치기어 구성 요소에 대한 기타 관련 기술 사양을 준수하여 제조되고 완벽하게 테스트되었습니다.

Q4: 작동 핸들은 모든 작업에 보편적으로 사용됩니까?

A: 예, 모든 작업에는 단일 전용 육각형 핸들이 사용됩니다. 그러나 이는 언제든지 인터록 표시판에 의해 차단되지 않는 특정 작동 샤프트에만 삽입될 수 있으므로 올바른 절차가 시행됩니다.

Q5: 작업자는 스위치의 현재 위치를 어떻게 시각적으로 확인할 수 있습니까?

A: 메커니즘에는 명확한 위치 표시기가 포함되어 있습니다. 또한 인터록 시스템은 직접적인 시각적 신호를 제공합니다. 작동 포트가 표시판으로 덮여 있으면 해당 스위치는 CLOSED 위치에 있고 대체 스위치는 작동해도 안전합니다(해당 포트에 접근할 수 있는 경우).
