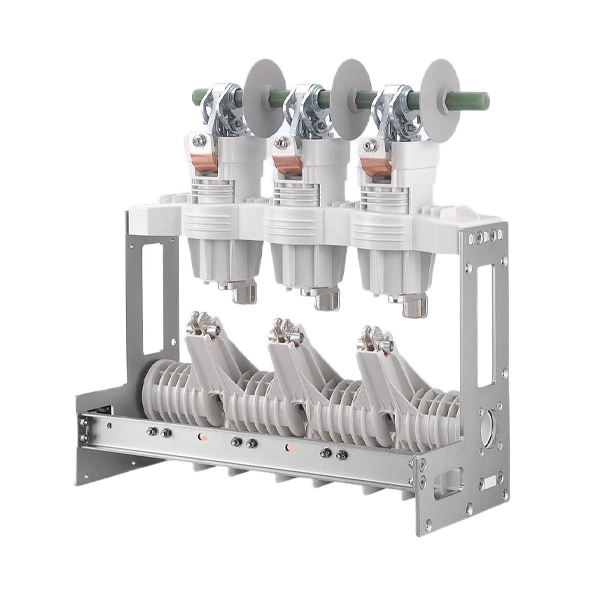

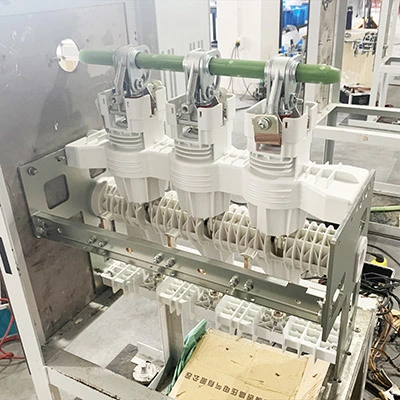

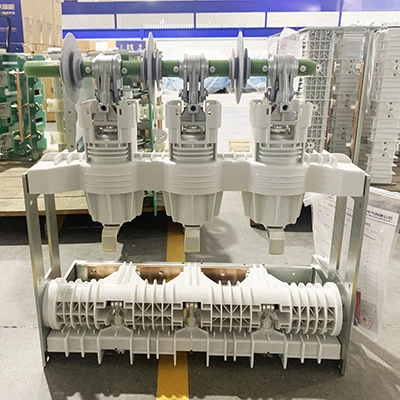

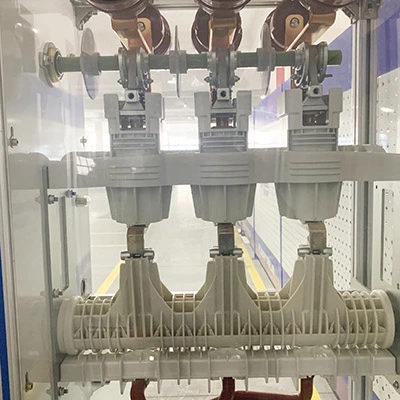

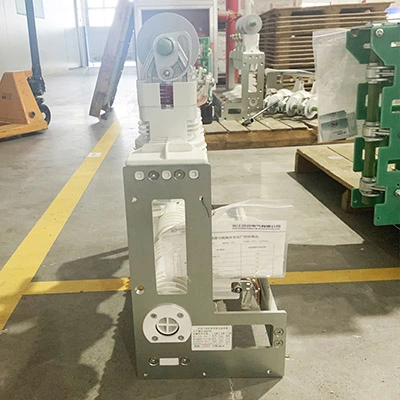

11KV 중전압 진공 회로 차단기(격리 스위치 포함)

Cotenele의 절연 스위치가 있는 11kV 중압 진공 회로 차단기는 중압 배전 시스템을 위한 안정적이고 유지 관리가 필요 없는 솔루션입니다. 중국 전문 배전반 제조업체로서 당사는 절연 기능이 통합된 고성능 VCB 장치를 제공하여 안전한 작동, 컴팩트한 구조 및 긴 서비스 수명을 보장합니다. 변전소, 철도 시스템 및 산업용 전력망에 널리 사용되는 당사의 제품은 OEM/ODM 맞춤화를 지원하고 국제 표준을 충족합니다.

문의 보내기

제품 설명

격리 스위치가 있는 11KV 중전압 진공 회로 차단기는 중전압 배전 시스템의 중요한 장치입니다. 이는 단일 장치 내에서 진공 회로 차단기의 우수한 전류 차단 기능과 단로기의 안정적인 전기 절연 기능을 통합합니다. 진공 차단기는 진공 차단기를 사용하여 정상 부하 전류와 고장 전류를 모두 안전하게 차단하므로 최소한의 유지 관리로 빈번한 작동에 특히 적합합니다. 단로기는 차단기가 열린 후 눈에 보이는 에어 갭을 제공하여 유지 관리 중에 절대적인 안전을 보장합니다.

모델과 의미

KD	S	V	12	D	630	20	X
회사 암호	환경적으로 친절한 개폐 장치	진공회로 차단기+단로기	정격 전압	접지형	정격 현재의	정격 단시간 내전류	낮추다 격리

진공 회로 차단기의 정의

격리 스위치가 있는 11KV 중전압 진공 회로 차단기는 전기 장비 조합입니다. 이 장치는 주로 두 가지 주요 부분으로 구성됩니다.

진공 차단기 장치

VCB는 정상 부하 전류와 단락 사고 전류를 안전하게 차단하는 역할을 합니다. 진공 기반 아크 소멸 기술을 사용하여 전류를 안전하게 차단합니다.

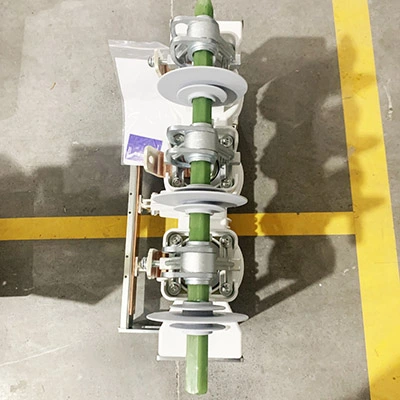

스위치 분리

단로기는 VCB와 기계적으로 연결되거나 통합됩니다. 개방 위치에 있을 때 물리적으로 눈에 띄는 에어 갭을 제공하여 유지 관리 중에 다운스트림 장비를 전원에서 안전하게 격리합니다.

이러한 눈에 보이는 차단은 장비가 격리 및 접지되어 작업자가 안전하게 작동할 수 있도록 보장합니다.

VCB는 부하 상태에서 작동할 수 있지만 단로기는 무부하 장치라는 점에 유의하는 것이 중요합니다. 안전을 보장하기 위해 VCB가 이미 회로를 개방한 후에만 작동해야 합니다.

작동 원리

이 작업에는 두 가지 서로 다른 메커니즘의 조화된 기능이 포함됩니다.

회로 차단(VCB 기능):작동 메커니즘(스프링 또는 전자기)이 활성화되어 열리면 진공 차단 챔버 내부의 이동 접점이 분리됩니다. 접촉 표면에서 방출된 금속 증기에서 전기 아크가 시작됩니다. 특수한 모양의 접점(종종 종방향 자기장 설계 사용)이 이 아크를 제어하여 빠르게 회전하게 합니다. 금속 증기는 주변 실드에 응축되고 AC 사이클의 자연 전류 0에서 아크가 꺼집니다. 진공 매체는 높은 유전 강도를 빠르게 회복하여 전류를 차단합니다.

단로기 기능:진공 회로 차단기로 전기 회로를 개방한 후 절연 메커니즘을 활성화할 수 있습니다(수동 또는 모터 작동). 진공 회로 차단기는 VCB의 진공 차단기에서 분리된 절연 접점을 물리적으로 구동하여 열리고 주 전류 회로에 명확하고 눈에 보이는 공극을 생성합니다. 적절한 접지 절차를 완료한 후 작업자는 간격으로 형성된 안정적인 격리 지점에 의존하여 격리 영역 내에서 안전하게 작업할 수 있습니다.

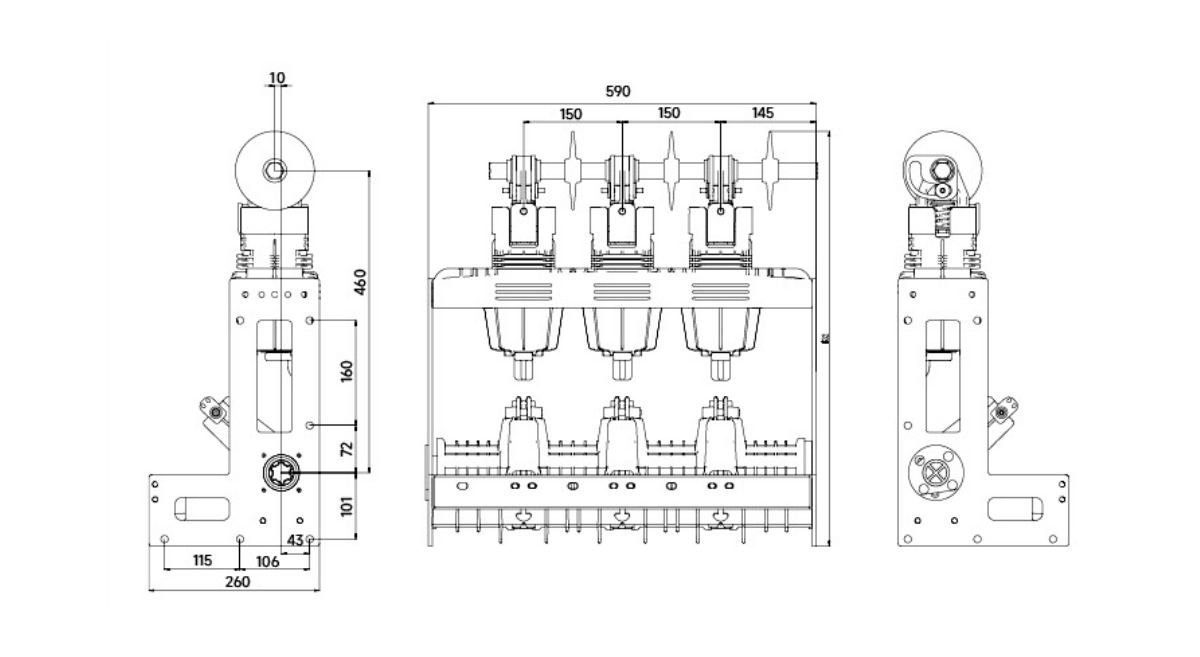

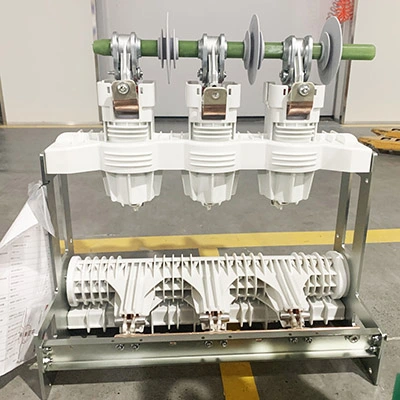

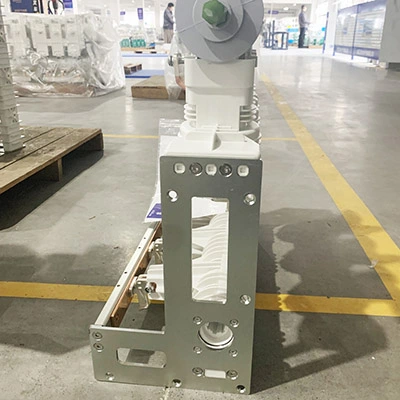

진공 차단기의 구조

격리 스위치가 있는 11KV 중압 진공 회로 차단기의 구조에는 다음과 같은 기능이 포함됩니다.

진공 차단 장치(핵심 구성 요소):이것이 가장 중요한 기능입니다. 모든 단계에는 밀봉된 진공 차단기가 포함되어 있습니다. 주요 구성 요소는 밀폐형 절연 쉘(세라믹/유리 봉투), 전도성 시스템(고정/이동 접점 및 도체, 종종 높은 차단 용량을 위한 축 자기장 설계 포함) 및 차폐 시스템(절연을 보호하고 전기장을 제어하는 금속 차폐)입니다.

작동 메커니즘:단일 공통 메커니즘(예: 스프링 작동식 또는 전자기식)은 일반적으로 VCB의 빠른 연결/차단 동작과 단로기의 순차적 작동을 위한 에너지를 제공합니다. 인터록은 올바른 순서와 안정적인 안전성을 보장합니다. 차단 스위치는 VCB가 열려 있을 때만 작동할 수 있습니다.

단로기 어셈블리:이는 VCB 차단기와 직렬로 장착된 각 위상에 대한 절연 접점 세트(나이프 스위치 유형 또는 최신 선형 동작 유형)로 구성됩니다. 이는 주요 작동 메커니즘에 기계적으로 연결되거나 엄격한 순서 논리를 갖춘 전용 수동/모터 구동 장치를 갖추고 있습니다.

지지 구조 및 단열재:어셈블리는 견고한 프레임에 장착됩니다. 절연 막대, 기둥 또는 에폭시 절연체는 충전부, 접지된 프레임 및 위상 사이에 필요한 유전체 및 기계적 지지를 제공합니다.

응용

격리 스위치가 있는 Cotenele 11KV 중간 전압 진공 회로 차단기는 다음 분야에서 널리 사용됩니다.

도시 및 산업 변전소

철도 및 지하철 견인 전력 시스템

석유화학 및 에너지 플랜트

재생 에너지 분배 시스템

스마트 그리드 및 도시 인프라

철강, 광산, 중공업 시설

회로 차단기 VS 절연 스위치

진공 회로 차단기와 절연체의 기능은 서로 다릅니다. 비교는 다음과 같습니다.

주요 기능:

1. 회로 차단기: 보호 개폐 장치입니다. 이는 정상 부하 조건과 비정상 조건(예: 단락)에서 자동 또는 수동으로 전류를 생성, 전달 및 차단하도록 설계되었습니다. 가장 좋은 기능은 전류를 차단하여 아크를 안전하게 소멸시키는 것입니다.

2. 단로기(Isolator) : 안전격리장치. 유일한 기능은 회로에 눈에 띄는 차단을 제공하여 유지 관리 중 안전을 위한 안정적인 절연 간격을 보장하는 것입니다. 상당한 전류를 생성하거나 차단하도록 설계된 기능이 없습니다.

현재 운영:

1. 회로 차단기: 전류를 차단하기 위해 작동해야 합니다. 부하가 가해지면 접점 부분이 생기며, 밀봉된 진공 챔버 내에서 발생하는 아크를 소멸하도록 특별히 설계되었습니다.

2. 단로기: 전류가 흐르고 있을 때는 절대 작동해서는 안 됩니다(일부 설계에서 무시할 수 있는 용량성 전류 제외). 부하가 걸린 상태에서 작동하면 야외에서 위험하고 제어할 수 없는 아크가 발생할 수 있습니다.

디자인 코어:

1. 회로 차단기: 엔지니어링은 주로 구리-크롬 합금과 같은 접촉 재료, 접촉 압력(낮은 저항을 보장하고 전기 역학적 힘을 견디기 위한 것), 아킹 시간을 제어하고 바운스를 방지하기 위해 최적의 개방/폐쇄 속도를 제공하는 접촉 이동/속도, 진공에서 높은 유전체 회수율 달성 등을 다룹니다.

2. 절연 스위치: 엔지니어링은 주로 기계적 강성, 개방/폐쇄 위치의 명확성(예: 눈에 보이는 간격, 공기 절연을 위한 연면 거리/공간 거리) 및 정상 상태 전류에서 닫힐 때 절연 접점 인터페이스에 중점을 둡니다.

순서:

결합된 장치에서는 전기 회로를 분리하려면 항상 진공 회로 차단기(VCB)가 먼저 작동해야 합니다. 전류 흐름이 차단된 것을 확인한 후에야 단로기를 안전하게 작동시켜 물리적인 절연 간격을 만들 수 있습니다. 이 순서는 기계적 또는 전기적 인터록을 통해 시행됩니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1.1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2
