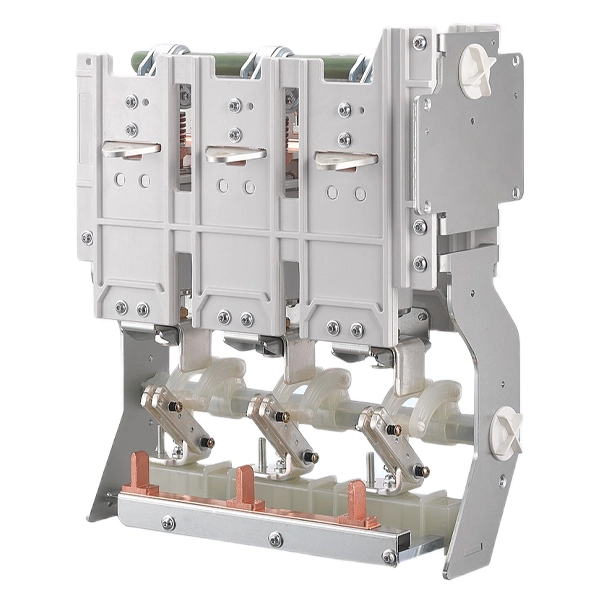

11KV 중간 전압 개폐기 진공 회로 차단기 절연 스위치

Cotenele은 11KV 중압 배전반 진공 회로 차단기 절연 스위치의 중국 전문 제조업체로 12kV~40.5kV 배전반 핵심 부품을 전문으로 합니다. 당사의 제품은 변전소, 재생 에너지, 산업 배전 및 철도 시스템에 널리 사용됩니다. 중압 링 메인 유닛의 이 두 가지 핵심 구성 요소는 산업 플랜트와 현대 스마트 그리드를 위한 탄력적인 전기 인프라를 구축하는 데 핵심입니다.

문의 보내기

제품 설명

최신 중전압 배전 시스템에서 진공 회로 차단기와 절연 스위치는 작동 안전과 시스템 신뢰성을 보장하는 두 가지 필수 구성 요소입니다.

Cotenele에서는 안정적인 스위칭 성능과 오류 보호가 중요한 여러 110kV 변전소, 풍력 발전소 및 태양광 프로젝트에 이러한 핵심 구성 요소를 공급했습니다.

두 장치 모두 중전압 스위치기어와 RMU(Ring Main Unit) 내에 설치되지만 근본적으로 다르지만 보완적인 역할을 수행합니다.

진공 회로 차단기:결함 보호를 담당합니다.

절연 스위치:안전한 격리 및 유지관리를 담당합니다.

11KV 중압 개폐기 진공 회로 차단기 절연 스위치는 안전하고 제어 가능하며 유지 관리가 쉬운 배전 시스템의 초석을 형성합니다.

제품 모델

KD	V	12	D	1250	25
회사 암호	진공 차단기 작동 메커니즘	정격 전압	접지 유형	정격 현재의	정격 단시간 내전류

진공 차단기란 무엇입니까?

진공 차단기는 진공을 아크 소화 매체로 사용하여 전류를 차단하는 전기 개폐 장치입니다.

작동 원리:결함이 발생하면 밀봉된 진공 차단기 내부의 고정 접점과 가동 접점이 분리됩니다. 이 작업은 이온화된 금속 증기로 구성된 아크를 생성합니다. 그러나 거의 완전한 진공 환경에서는 어떤 가스도 아크 연소를 유지할 수 없습니다. 금속 증기는 접촉 표면에 빠르게 재응축되어 아크를 거의 즉각 소멸시킵니다. 이 프로세스를 통해 결함을 신속하게 격리하고 에너지 손실을 최대한 최소화할 수 있습니다.

주요 구성 요소:그 핵심은 접점을 수용하는 진공 차단기입니다. Arc Shield는 금속 증기 오염으로부터 챔버를 보호합니다. 액추에이터 메커니즘(스프링, 자석 또는 모터)은 작동 막대를 통해 이동 접점을 구동하는 반면, 절연 하우징은 지지력과 절연 내력을 제공합니다.

스위치 단로기 란 무엇입니까?

개폐기 단로기는 현대 전력 시스템의 중전압 개폐 장치 또는 링 주 장치의 전기 구성 요소입니다. 이 개폐 장치의 주요 기능은 닫힌 위치에서 정상 부하 전류를 전달하는 것입니다. 열린 위치에서는 회로에서 작업하는 직원의 안전을 보장하기 위해 안정적인 격리 거리를 제공합니다.

기능:이는 정상적인 부하 전류를 안전하게 만들고 차단하도록 설계되었지만 주로 높은 오류 전류(단락)를 차단하기 위한 것이 아닙니다. 절연 스위치는 업스트림 보호 구성 요소가 비정상적인 상황에서 오류를 해결할 때까지 특정 제한된 기간 동안 단락 전류를 견딜 수 있습니다.

유형:

공기 절연:이 유형의 절연 스위치는 배전 네트워크의 변압기, 케이블 및 모터를 전환하는 데 적합합니다.

가스 절연:이러한 유형의 절연 스위치는 일반적으로 SF6 또는 SF6 프리 기술을 사용하며 공간이 제한된 금속 폐쇄 개폐 장치 및 응용 분야에 이상적인 소형 설치 공간과 고성능 기능을 갖추고 있습니다.

응용 시나리오

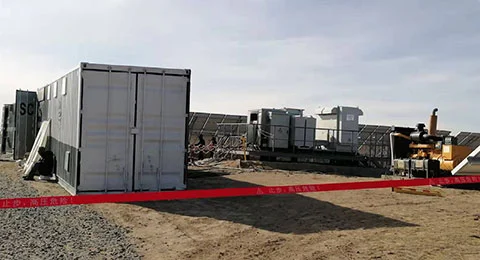

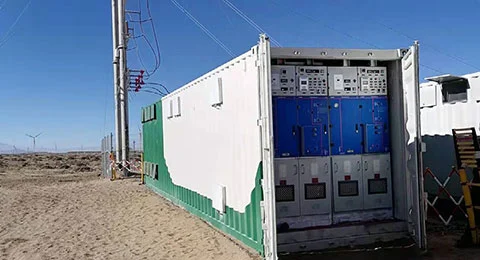

다음과 같은 프로젝트 경험이 있습니다.

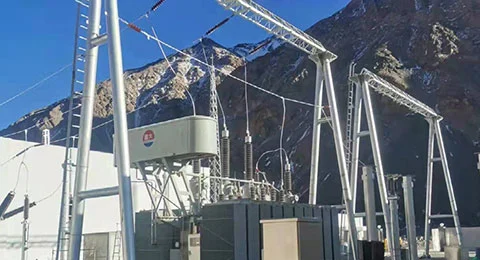

110kV 변전소

해상 풍력 발전 프로젝트

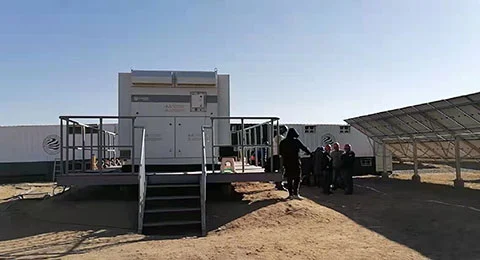

1600MW 태양광 베이스

철도 인프라(쓰촨-티베트 철도)

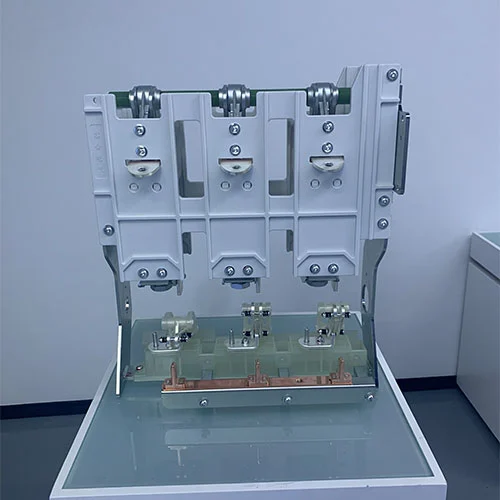

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

11KV 중압 배전반 진공 회로 차단기 절연 스위치는 다음 분야에 널리 적용됩니다.

1. 변전소

변압기 및 피더 보호

그리드 안정성 보장

2. 재생에너지

잦은 전환 처리

전력 변동 관리

3. 산업용 전력 시스템

철강공장, 광업, 석유화학

고부하 장비 보호

4. 철도 및 인프라

안정적인 견인 전원 공급 장치

높은 신뢰성 요구 사항

5. 상업 및 도시 시스템

병원, 데이터 센터, 지하철 시스템

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

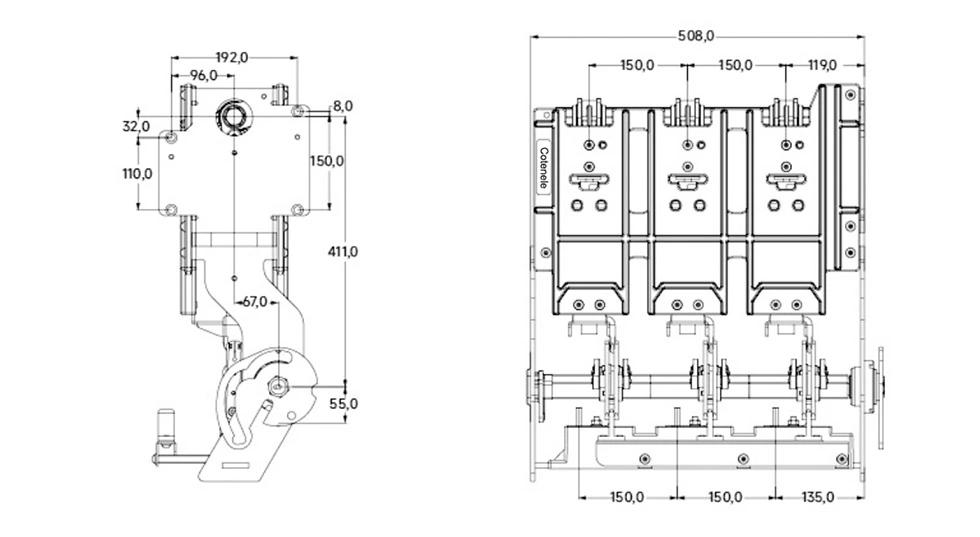

외관 및 치수

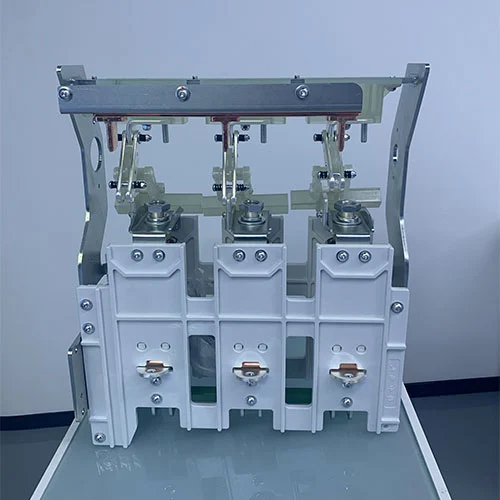

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

왜 코테넬레를 선택해야 할까요?

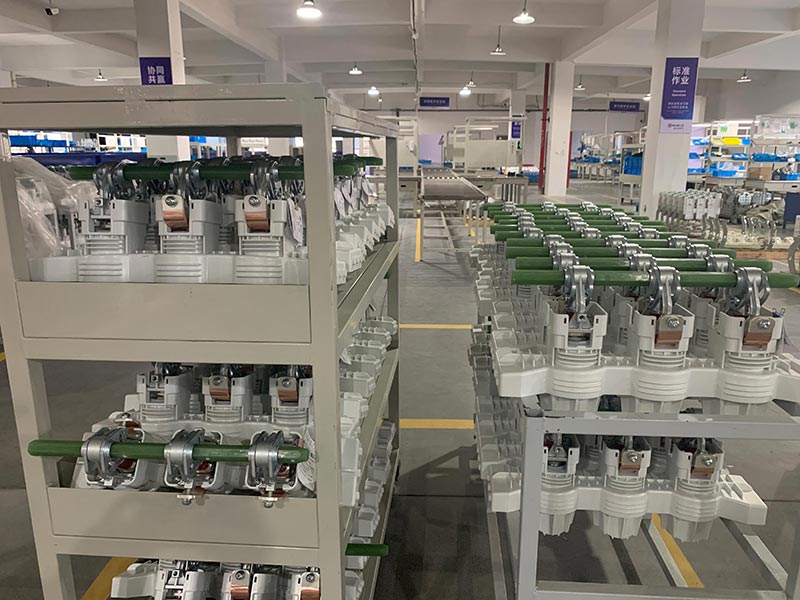

1. 실제 제조능력

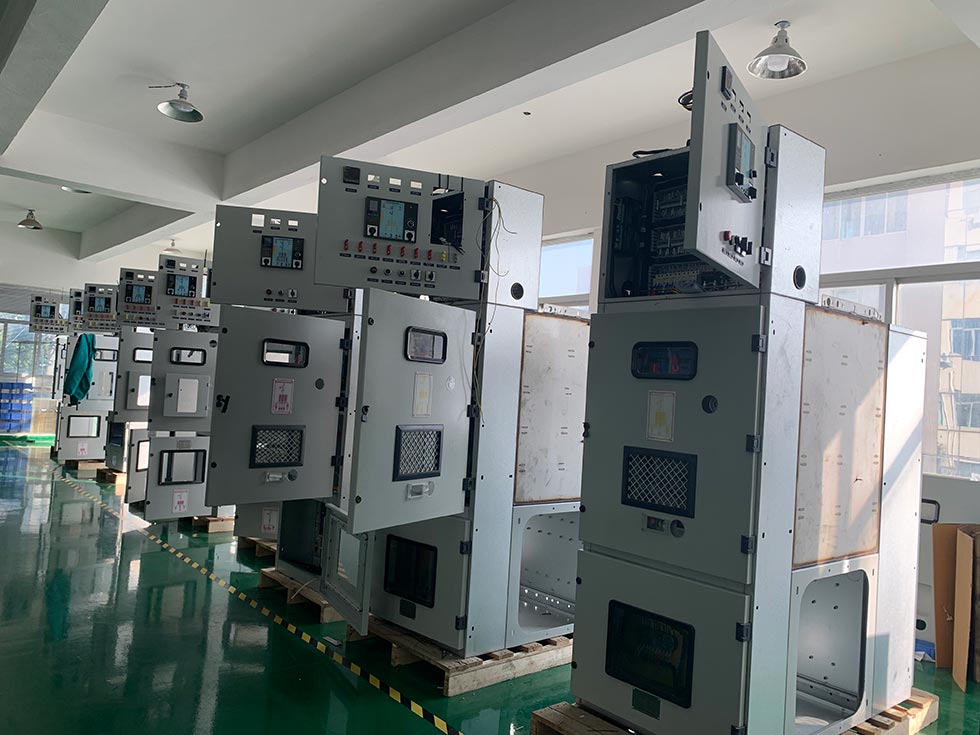

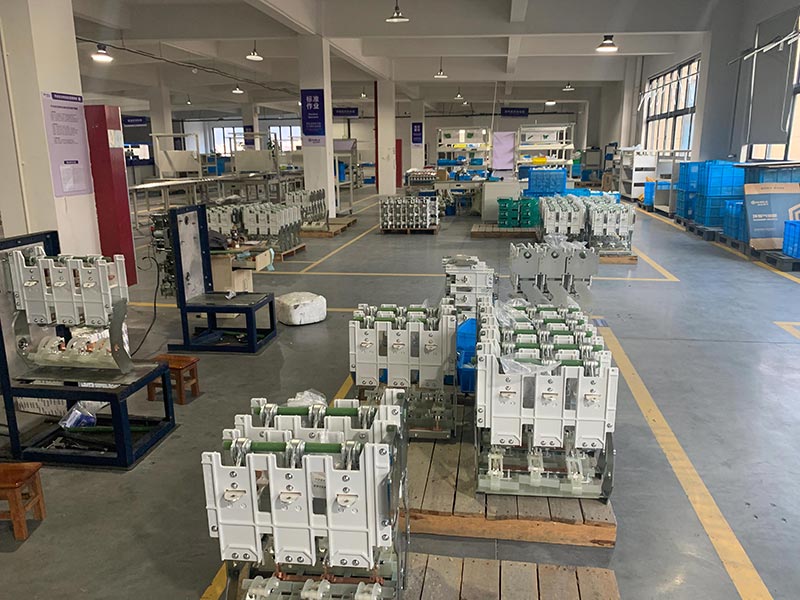

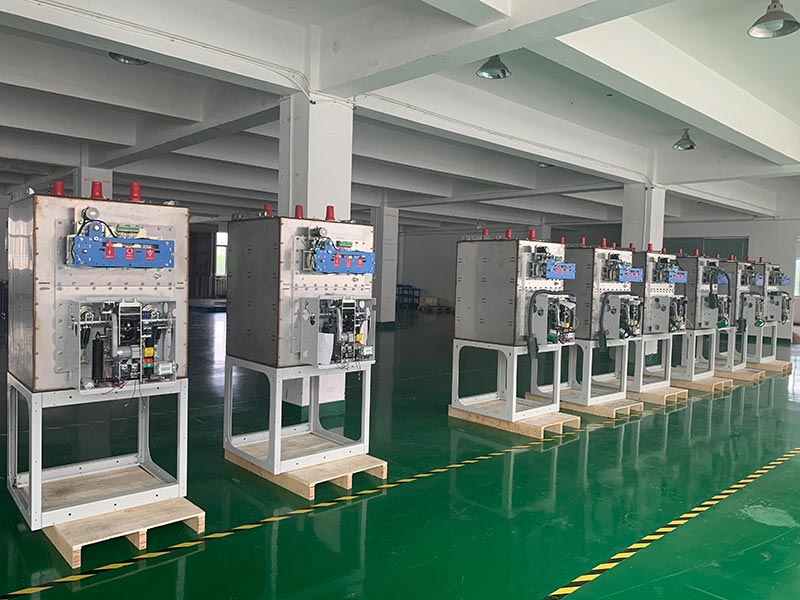

Yueqing에 30,000㎡ 생산 기지

12kV~40.5kV 배전반 부품에 집중

2. 검증된 엔지니어링 경험

풍력, 태양광, 철도, 해외 광산 프로젝트에 공급

열악한 환경에서 검증된 성능

3. 인증된 품질 시스템

ISO9001 / ISO14001 / ISO45001

국립 연구소의 유형 테스트 보고서

4. 지속적인 연구개발

3세대 RHSV 환경 개폐기 기술

다양한 특허 디자인

5. 친환경적이고 미래지향적

SF6가 없는 솔루션

"그린팩토리" 및 "그린공급망" 인증

FAQ

1. 11kV 배전반의 진공차단기의 기능은 무엇입니까?

진공차단기(VCB)는 단락, 과부하 등의 고장 전류를 자동으로 차단하여 전기 시스템을 보호하는 역할을 합니다.
이는 빠른 오류 제거를 보장하고 11kV 배전망의 장비 손상을 방지합니다.

2. VCB와 단로기의 주요 차이점은 무엇입니까?

진공차단기는 심각한 고장전류(단락전류 등)를 자동으로 차단하기 위해 사용되는 보호장치입니다. 스위치 단로기는 정상적인 부하 전류를 안전하게 만들고 차단하고 안전을 위해 눈에 보이는 절연 지점을 제공하도록 설계된 스위칭 장치입니다. 결함 전류를 안정적으로 차단할 수 없습니다.

3. 진공 차단기가 환경 친화적으로 설계된 이유는 무엇입니까?

육불화황 가스 절연 회로 차단기 기술과 달리 진공 회로 차단기는 아크를 소멸하기 위해 온실 가스를 사용하지 않습니다. 이 제품은 단순한 진공 원리로 작동하고 환경 친화적이며 전 세계적으로 보다 환경 친화적인 에너지 솔루션을 옹호하는 규제 요구 사항을 준수합니다.

4. 스위치 단로기에는 유지 관리가 필요합니까?

네, 하지만 종류에 따라 레벨이 달라집니다. 공기 절연 스위치 단로기는 정기적인 검사와 접점 청소가 필요할 수 있습니다. 가스 절연 재료(예: 육불화황)는 일반적으로 "영구적으로 밀봉"되어 있으며 자주 유지 관리할 필요가 없습니다. Kotner는 다양한 사용 요구 사항을 충족하기 위해 이 두 가지 유형의 제품을 제공합니다.

5. 11KV 중압 배전반 진공 회로 차단기 절연 스위치를 보호용으로 사용할 수 있습니까?

표준 스위치 회로 차단기는 오류 전류를 차단할 수 없습니다. 그러나 퓨즈와 함께 사용하는 경우(예: 스위치 퓨즈 조합 장치) 차단 스위치는 보호 기능을 제공할 수 있습니다. 퓨즈는 오류 전류를 차단하고 단로기는 회로를 분리합니다.

6. VCB는 재생에너지 성장을 어떻게 지원합니까?

태양광 및 풍력 발전 시스템의 전력 출력이 크게 변동하고 빈번한 스위칭이 필요한 경우 VCB는 성능 저하 없이 빈번한 스위칭 작업을 처리할 수 있고 빠른 오류 제거 기능을 제공하여 그리드 안정성을 보장할 수 있기 때문에 이러한 애플리케이션에 적합합니다.
