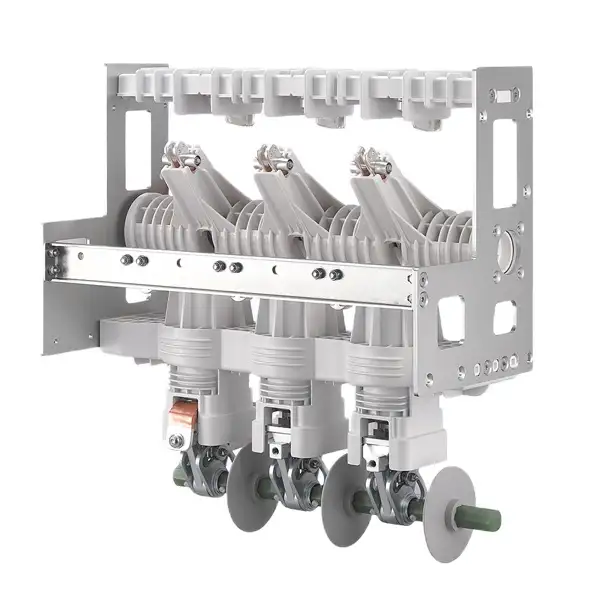

절연체 스위치가 있는 11KV MV 진공 회로 차단기

Cotenele의 KDSV-12D/630-20-S 11kV MV 진공 회로 차단기(절연 스위치 포함)는 중전압 개폐 장치를 위한 중국산 공장 직접 솔루션입니다. 산업, 철도, 지하철 및 석유화학 프로젝트에 이상적인 이 장치는 유지보수가 필요 없고 오일이 필요하지 않으며 높은 안전성, 긴 서비스 수명 및 안정적인 작동을 보장합니다.

문의 보내기

제품 설명

주 회로의 단시간 내전류는 20kA(4s) 및 25kA 요구 사항(3s)을 충족하고 진공 회로 차단기의 기계적 수명은 10000회 이상이며 절연 스위치의 기계적 수명은 3000회 이상입니다. 접지 스위치의 단기 내전류는 20kA(4s)를 충족하고 기계적 수명은 3000회입니다.

아이솔레이터 스위치가 있는 KDSV-12D/630-20-S 유형 11KV MV 진공 회로 차단기는 일반적으로 중간 전압 배전 및 제어 시스템에 사용됩니다. 진공 회로 차단기와 절연체의 조합은 단로기가 제공하는 눈에 보이는 절연 간격이라는 중요한 안전 기능과 함께 우수한 아크 소호 기능과 진공 차단기의 거의 자유로운 유지 관리를 활용했습니다.

3kV ~ 40.5kV, 50/60Hz 3상 AC 배전 시스템의 실내 설치에 자주 사용되는 이 진공 회로 차단기는 최신 스위치기어에서 매우 중요하며, 빈번한 스위칭, 높은 내구성 및 유지 관리가 필요 없는 오일리스 장비를 요구하는 애플리케이션에서 작동 안전, 시스템 신뢰성 및 효율적인 전력 관리를 보장할 수 있습니다.

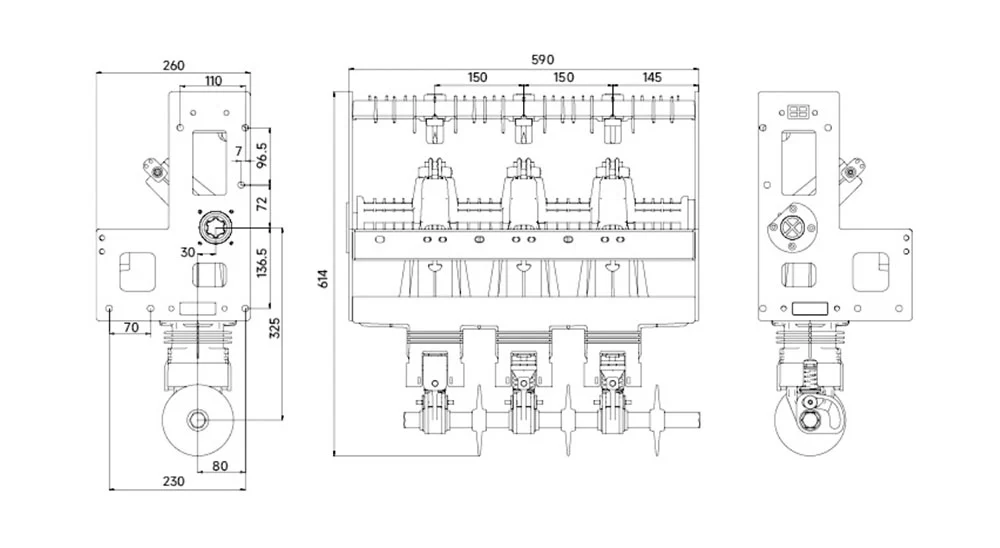

외관 및 치수

11kv Mv Vacuum Circuit Breaker With Isolator Switch

모델과 의미

KD	S	V	12	D	630	20	s
회사 암호	환경적으로 친절한 개폐 장치	진공회로 차단기+단로기	정격 전압	접지형	정격 현재의	정격 단시간 내전류	높은 격리

진공 차단기란 무엇입니까?

아이솔레이터 스위치가 있는 11KV MV 진공 회로 차단기는 진공 차단기라고도 하는 진공 챔버 내부의 접점을 분리하여 전류를 차단하는 고급 전기 스위칭 장치입니다. 진공은 소호 매체와 절연 매체의 역할을 모두 수행하여 안전하고 신뢰할 수 있으며 유지 관리가 필요 없는 작동을 보장합니다.

VCB 설계는 세 가지 필수 하위 시스템에 의존합니다.

1.진공 차단기

단열 봉투:내부의 고진공을 유지하는 세라믹 또는 유리 케이스.

콘택트 렌즈:특수 구리 합금으로 제작되어 종종 종방향 자기장을 생성하여 아크를 안정화하고 확산시켜 성능을 향상시킵니다.

차폐 시스템:금속 실드는 절연 봉투를 증기 증착으로부터 보호하고 균일한 전기장을 유지합니다.

2. 작동 메커니즘

접점을 열고 닫는 데 에너지를 제공합니다.

일반적인 유형:스프링 작동 시스템(수동 또는 모터 충전) 및 전자기 솔레노이드를 사용하여 빠르고 안정적인 스위칭이 가능합니다.

3. 지지 프레임 및 단열재

인터럽터와 메커니즘을 안전하게 수용합니다.

메인 프레임, 절연체, 외부 연결용 단자가 포함되어 있습니다.

작고 안정적이며 기계적으로 견고한 조립을 보장합니다.

주요 장점

1. 컴팩트하고 가벼운 디자인으로 설치가 용이합니다.

2. 최소한의 유지 보수로 높은 내구성을 제공합니다.

3. 성능 저하 없이 반복 작업이 가능합니다.

4. 중전압 배전, 산업 시스템 및 환경에 민감한 현장에 적합합니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1.1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

적용범위

안전하고 신뢰할 수 있으며 빈번한 스위칭은 배전 시스템에서 매우 중요하며 절연체 스위치가 있는 11KV MV 진공 회로 차단기가 선호되는 옵션입니다. cacuum 회로 차단기의 주요 용도는 다음과 같습니다.

산업용 장치: 진공 회로 차단기는 변압기, 커패시터 뱅크, 대형 모터와 같은 중요한 전기 장비를 제어하고 보호할 수 있습니다.

발전 및 변전소: 피더 보호 및 보조 전력 시스템 내에서 사용됩니다.

상업용 배전: 금속 클래드(인출형 포함) 또는 고정 배전반과 같은 공간 절약형 배전반에 설치됩니다. 진공 회로 차단기의 매우 중요한 장점은 오일이 전혀 없다는 점입니다. 이는 진공 회로 차단기를 환경에 민감한 현장, 화재 위험이 높은 지역 및 유지 관리를 줄여야 하는 모든 상황에 매우 적합하게 만들 수 있습니다.

작동 원리

이 작업에는 기계 및 아크 물리학 원리가 포함됩니다.

1. 폐쇄 작업:작동 메커니즘은 이동식 접점을 작동하여 진공 회로 차단기 내부의 고정 접점과 접촉하게 하며, 이것이 전류 경로를 형성합니다. 낮은 저항과 기계적 안정성을 보장하기 위해 스프링을 통해 특정 접촉 압력을 유지합니다.

2. 현재 중단:트립 신호를 수신하면 이 작동 메커니즘이 접점을 분리합니다. 고온 및 금속 증발로 인해 접촉 표면이 아크를 유발합니다. 진공 환경의 고유한 유전 회복 강도로 인해 아크는 AC 파의 자연 전류 영점에서 빠르게 꺼집니다. 금속 증기가 주변 차폐재에 달라붙습니다. 안정적인 작동을 보장하기 위한 가장 중요한 기술 매개변수는 다음과 같습니다.

접촉 간격:절연 강도와 기계적 응력의 균형을 맞추기 위해 전압 수준(예: 10kV에서 약 10-12mm)에 최적화되었습니다.

작동 속도:사전 파손 침식 및 바운스를 최소화하기 위해 폐쇄 속도(초당 약 0.6미터)를 제어합니다. 10kV 전압 레벨의 경우 차단 속도(약 0.95-1.2m/초)는 아크 확장을 빠르게 하고 성공적으로 차단할 수 있으며, 특히 첫 번째 접촉에서 완전한 분리를 달성할 수 있습니다.

연락 교통편 및 초과 이동 교통편:접점 운송(또는 초과 이동 운송)은 적절한 접촉 압력을 달성하고 후속 접점 마모를 보상할 수 있을 만큼 충분한 초기 압축을 보장할 수 있습니다.

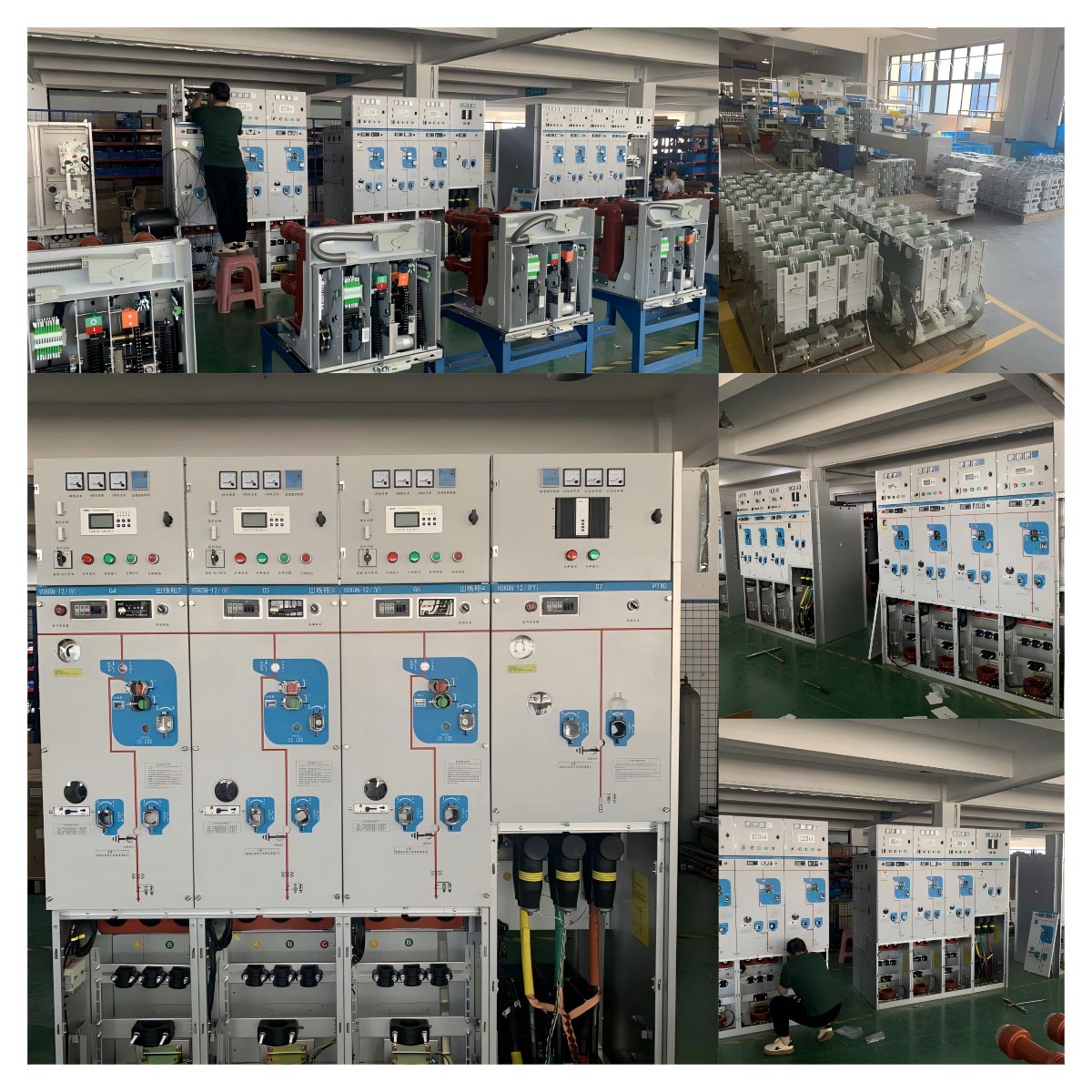

생산 워크샵

회로 차단기 VS 단로기

단일 어셈블리에 장착된 경우 진공 회로 차단기는 절연체와 근본적으로 구별되고 보완적인 기능을 갖습니다.

진공 회로 차단기:

주요 기능:정상적인 조건에서 부하 전류를 생성, 전달 및 차단하고 비정상적인 조건에서 오류 전류를 차단합니다. 이는 도로 차단 및 오류 차단 장치로 설계되었습니다.

작업:부하 상태에서 작동할 수 있습니다. VCB의 진공 차단기는 전류가 차단될 때 발생하는 고에너지 아크를 안전하게 소화하는 데 사용됩니다.

안전:진공 회로 차단기는 보호 계전기와 협력하여 결함을 제거하여 다운스트림 장비를 보호합니다.

단로기:

주요 기능:장비 유지 관리가 필요할 때 격리 및 안전을 위해 전원이 차단된 회로에 눈에 보이는 물리적 에어 갭을 제공합니다. 이는 엄밀히 말하면 오프로드 장치입니다.

작업:회로의 전원이 차단된 경우(즉, 업스트림 회로 차단기가 열린 후)에만 작동해야 합니다. 설계된 아크 소호 기능이 없으며 부하 또는 고장 전류를 안전하게 차단할 수 없습니다.

안전:아이솔라는 안전한 격리 지점을 보장하여 작업자가 전압이 없는지 확인된 다운스트림 섹션에서 작업할 수 있도록 해줍니다.

진공 회로 차단기는 전류 차단에 사용되는 보호 및 제어 장치인 반면, 분리 스위치는 가시적인 절연을 생성하는 데 사용되는 수동 안전 장치입니다. 아이솔레이터 스위치가 있는 11kV MV 진공 회로 차단기는 안전한 회로 차단 시퀀스를 가능하게 합니다.진공 회로 차단기는 회로를 분리한 다음 분리 스위치를 통해 쉽게 유지 관리할 수 있는 격리 지점을 형성하며 일반적으로 관찰 창이나 기계적 표시기를 통해 볼 수 있습니다. 진공 회로 차단기와 차단 스위치의 조합은 중전압 개폐 장치의 중요하고 신뢰할 수 있는 구성 요소입니다.

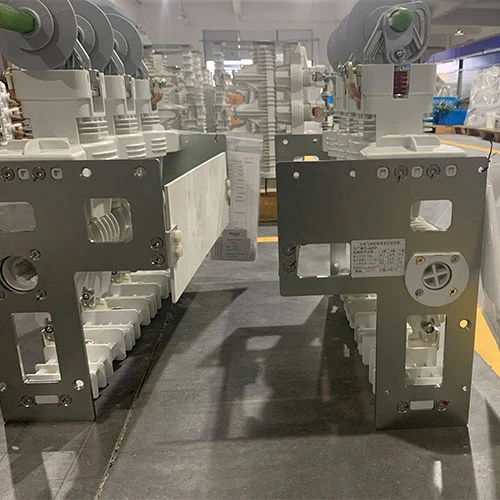

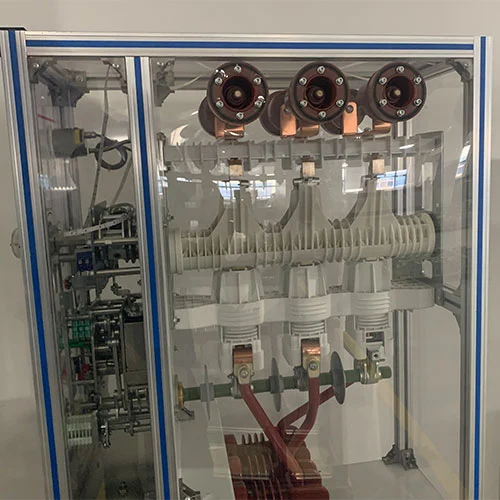

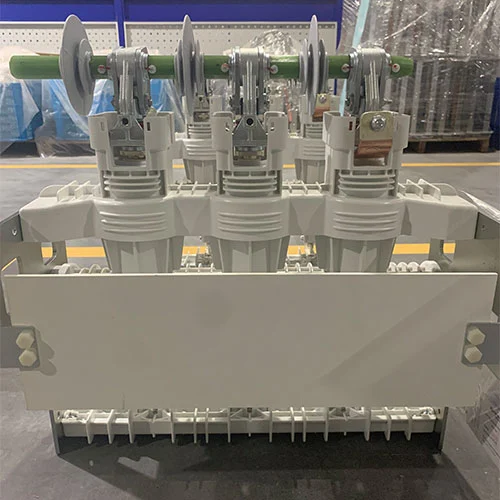

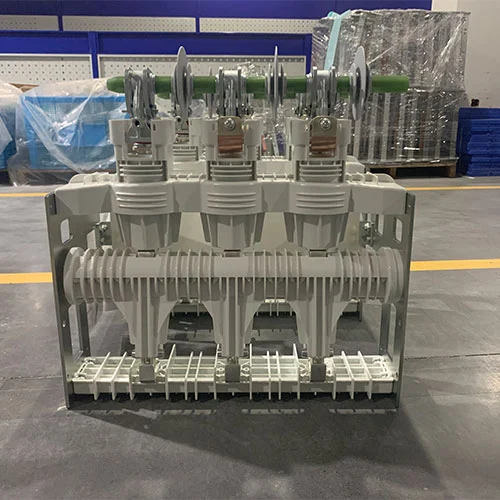

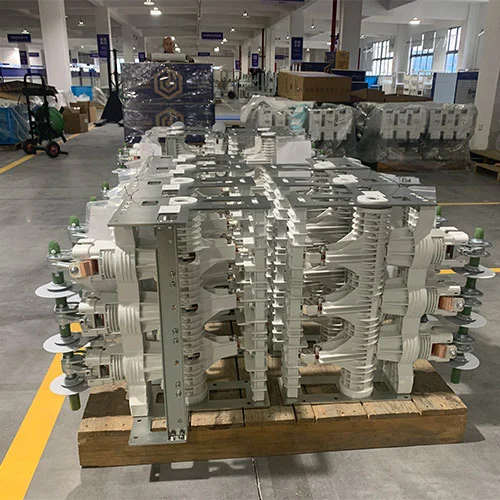

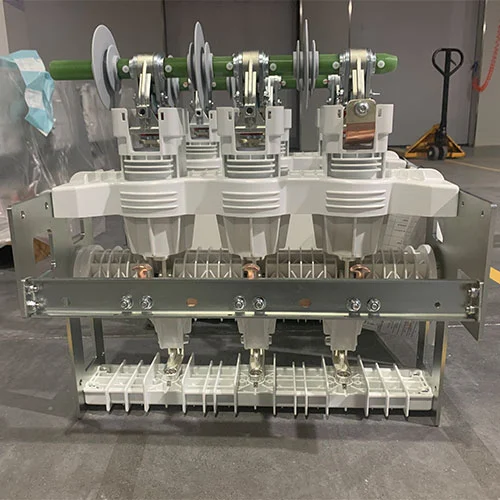

제품 쇼

11kv Mv Vacuum Circuit Breaker With Isolator Switch
