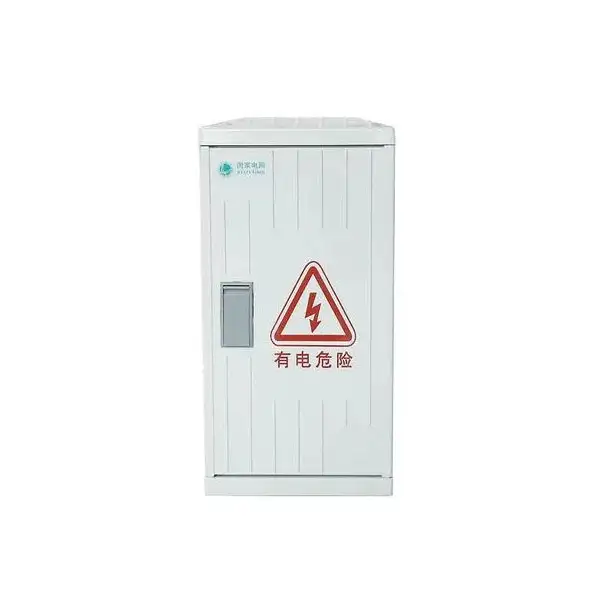

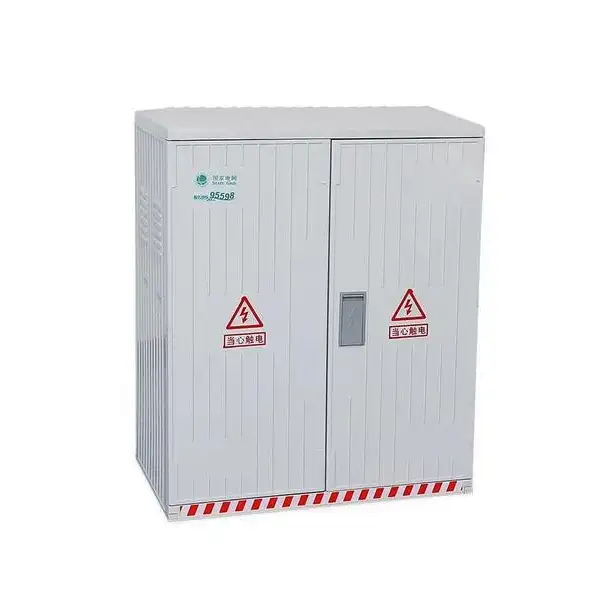

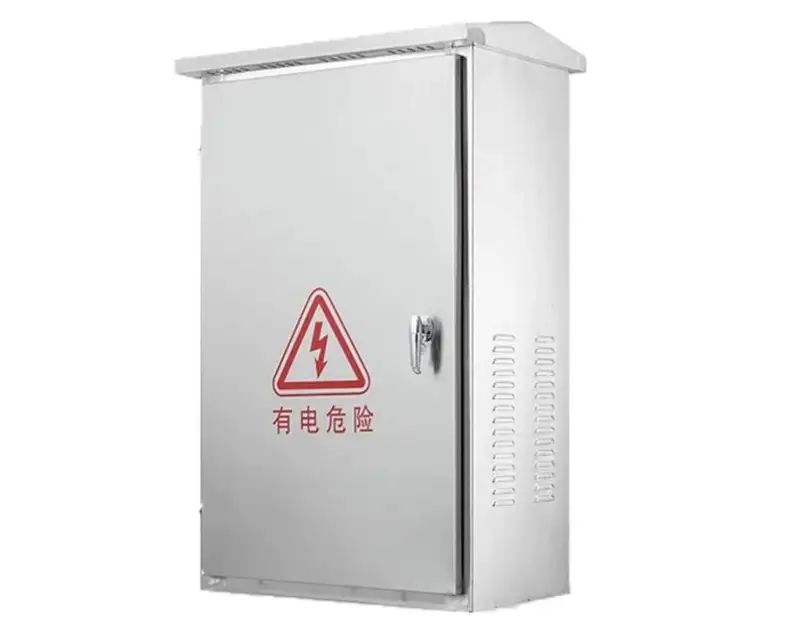

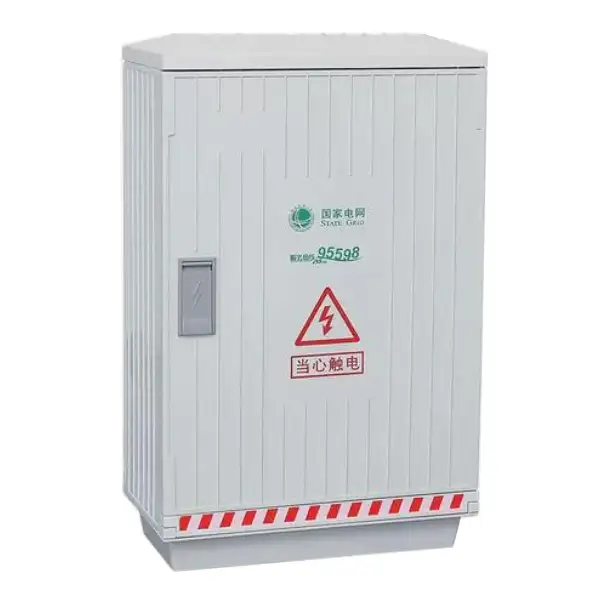

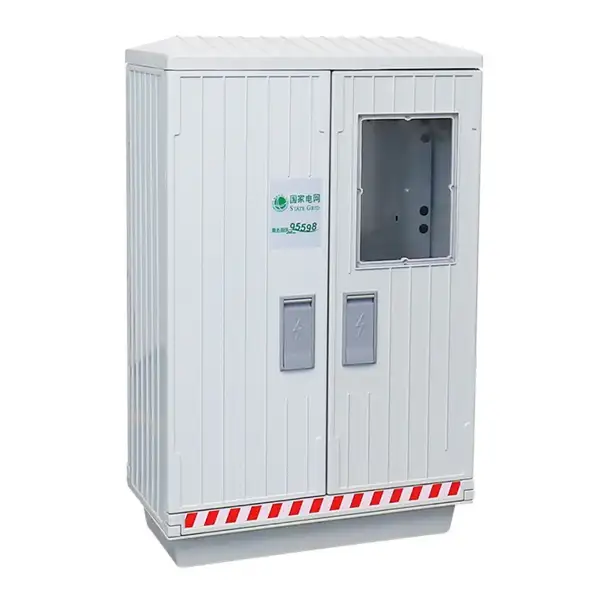

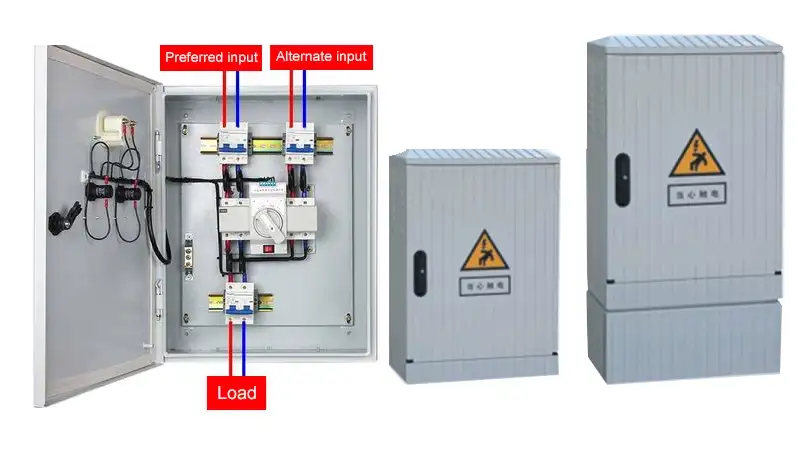

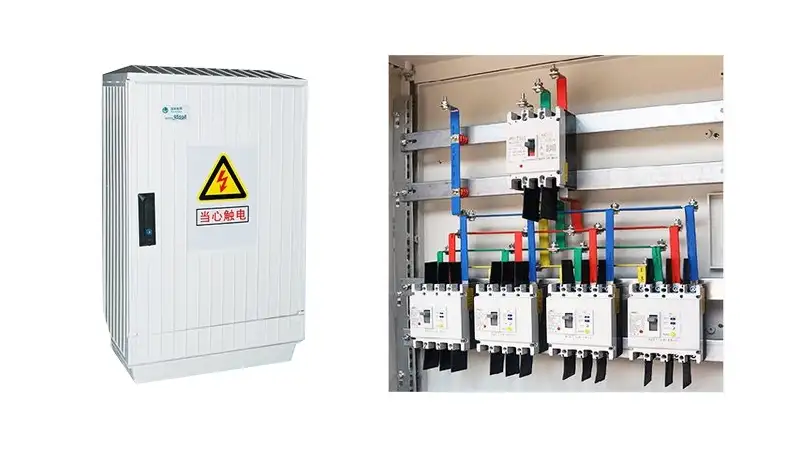

저전압 케이블 정션박스

저전압 케이블 정션박스는 Cotenele의 주요 제품 중 하나입니다. KDF1-Q-S 저전압 케이블 배전함의 인클로저는 고온 압축 성형을 사용하여 SMC 복합 재료로 제조됩니다. 내충격성, 굴곡강도, 내노화성, 내마모성, 내식성, 미적 내구성, 설치가 편리한 특징이 있습니다. 또한 높은 절연강도, 내아크성, 높은 난연성이 특징입니다.

인클로저는 실외 엔지니어링 프로젝트의 다양한 열악한 환경과 위치의 요구 사항을 완벽하게 충족합니다. 상자 내부에는 칼형 퓨즈 스위치, 성형 케이스 회로 차단기, 바 스위치(또는 퓨즈-스위치 단로기), 부스바 시스템 등을 수용할 수 있습니다. 도시 및 농촌 전력망 개조, 도시 엔지니어링, 주거 지역사회, 고층 건물 등과 같은 공공 장소의 송전 및 배전에 적합하며 건식 케이블 분기 회로 및 급전선의 제어 및 보호 역할을 합니다.

주요 기술 매개변수

근무 조건

1. 주변 온도는 +45°C를 초과하지 않아야 하며 -35°C보다 낮아서는 안 되며, 24시간 동안 평균 온도 차이가 35°C를 초과해서는 안 됩니다.

2. 설치 장소의 고도는 2000m를 초과할 수 없습니다.

3. 주변 공기의 상대 습도는 최대 온도 +45°C에서 50%를 초과해서는 안 됩니다. 더 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +22°C에서 80%). 온도 변화로 인한 간헐적인 응결로 인해 발생할 수 있는 영향을 고려해야 합니다.

4. 장비는 진동이나 충격이 심하지 않고, 전기 부품이 부식되지 않는 곳에 설치해야 합니다.

5. 특수한 환경 조건에서 사용하는 경우에는 사용자와 당사 간의 협의를 거쳐 해결합니다.

저압케이블 정션박스의 핵심기능은 무엇인가요?

저전압 케이블 정션박스의 핵심 기능은 다음과 같습니다.

1. 케이블 태핑/스퍼링 기능:전력 부하 근처에서 배전함을 사용하여 큰 섹션의 주 공급 케이블을 여러 개의 작은 섹션 케이블로 나누어 각각 다른 사용자에게 전력을 공급할 수 있습니다. 이렇게 하면 전체 경로를 따라 두꺼운 케이블을 배치하는 낭비를 피할 수 있습니다.

2. 케이블 전환/연결 기능:전력 전송 거리가 길고 단일 케이블의 길이가 부족한 경우 중계 연결용 분전함을 사용해야 합니다. 여러 개의 케이블 중간 조인트를 사용하는 것에 비해 1000m가 넘는 라인 연결에 분배 상자를 사용하면 시스템이 더욱 안정적이고 안전해집니다.

제품 장점은 무엇입니까?

1.외관:저전압 케이블 정션 박스의 인클로저는 작은 크기, 가벼운 무게 및 쉬운 설치로 세련되고 미적인 특징을 가지고 있으며 외부 구조가 콤팩트하고 연면 거리 요구 사항을 충족합니다.

2.안전함:분전함의 인클로저는 높은 절연 저항과 높은 전력 주파수 절연 내력을 특징으로 합니다. 높은 안전율을 제공하며 전력망 개조에 선호되는 제품입니다.

3. 내식성 :이 케이블 정션 박스는 내식성이 뛰어나 묽은 산, 알칼리 및 염분에 의한 부식을 견딜 수 있습니다. 또한 각종 오일, 유기용제, 해수에도 강한 내성을 나타냅니다.

4. 장기 수명:이 저전압 배전함은 뛰어난 내노화성을 제공하며 서비스 수명은 30년 이상입니다.

5. 튼튼하고 내구성:이 LV 배전반은 내충격성과 가공성이 뛰어나며 쉽게 손상되지 않습니다.

6.Easy 설치:저전압 배전함의 인클로저 절연에는 접지가 필요하지 않으므로 설치가 용이하고 인력 및 물적 자원이 크게 절약됩니다.

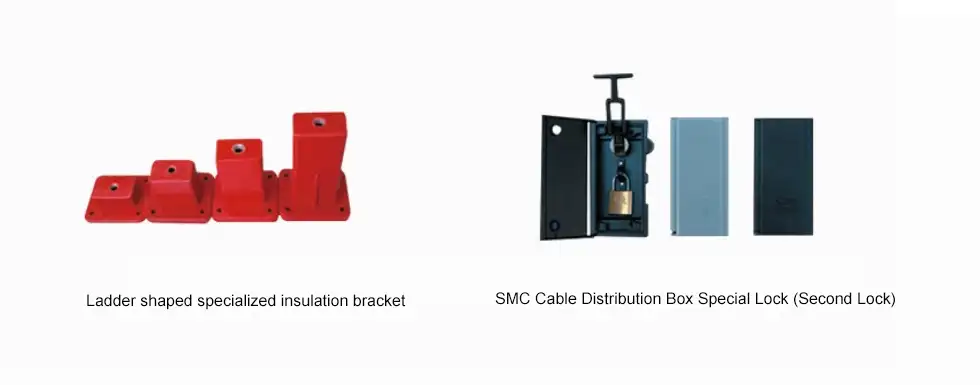

7.잠금:상자 내부에는 전용 절연 브래킷이 장착되어 있고 문에는 특수 잠금 장치(두 번째 자물쇠 포함)가 장착되어 있습니다.

제품 구조 및 구성 요소

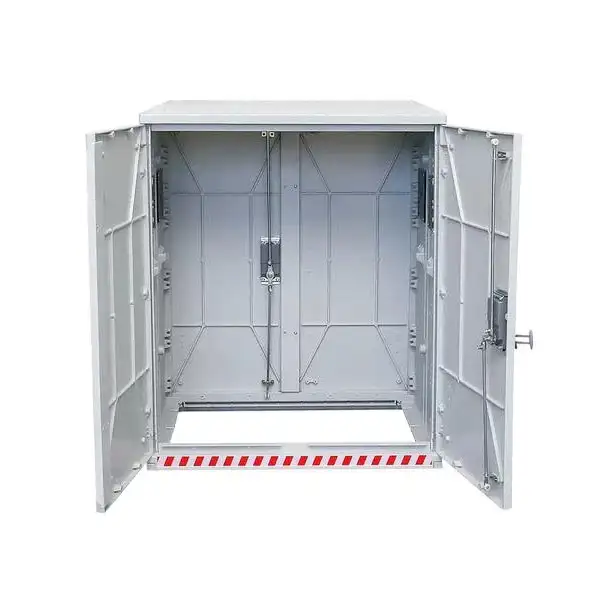

1. 인클로저/상자:인클로저는 외부 보호 구조입니다. 내부 구성 요소가 악천후 및 환경으로부터 보호되도록 하려면 방수, 방진, 방수 등의 보호 표준을 충족해야 합니다.

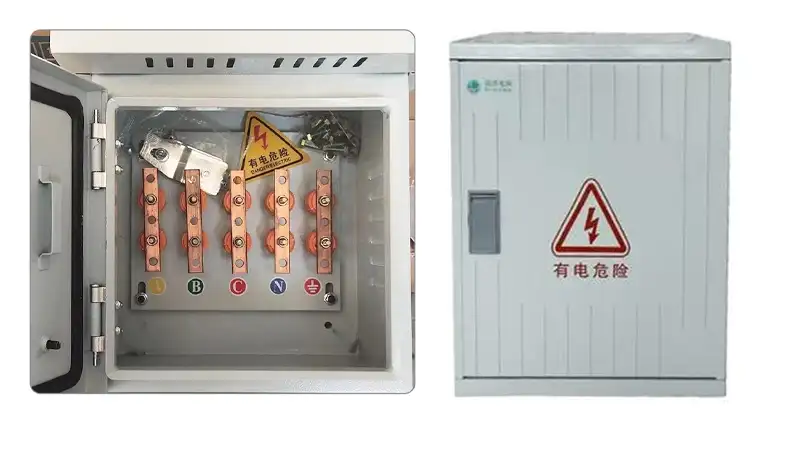

2. 부스바 시스템:부스바 시스템은 일반적으로 구리 부스바 또는 도체인 전류를 수집하고 분배하기 위한 핵심 내부 구성 요소입니다. 이는 전력 분배의 주요 채널입니다.

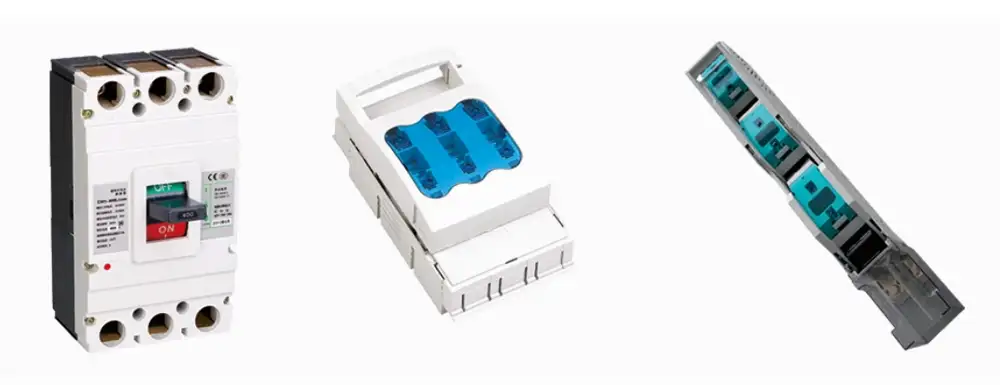

3. 스위칭 및 보호 장치: Advanced distribution boxes are equipped with components such as disconnectors, fuses, or circuit breakers, these components is used for circuit control and protection against overload and short circuits.

4. 케이블 커넥터 및 액세서리:액세서리에는 터미널, T 커넥터 및 들어오고 나가는 케이블을 연결하기 위한 기타 액세서리가 포함됩니다. 케이블 입구/출구를 위한 바닥 개구부에는 보호 등급을 보장하기 위한 밀봉 구성 요소가 장착되어 있습니다.

5. 접지 시스템:작업자의 안전을 보장하기 위해 저전압 배전함에는 내부 접지 부스바(PE 버스)가 포함되어 있습니다. 전기가 통할 수 있는 모든 금속 부품은 확실하게 접지되어야 합니다.

제품 분류

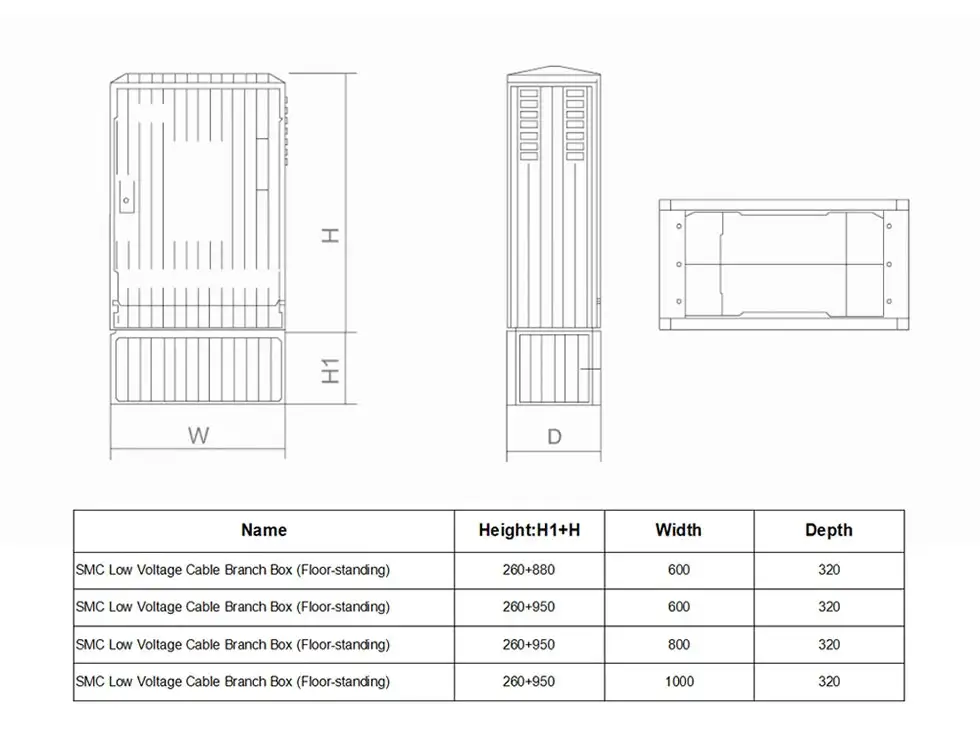

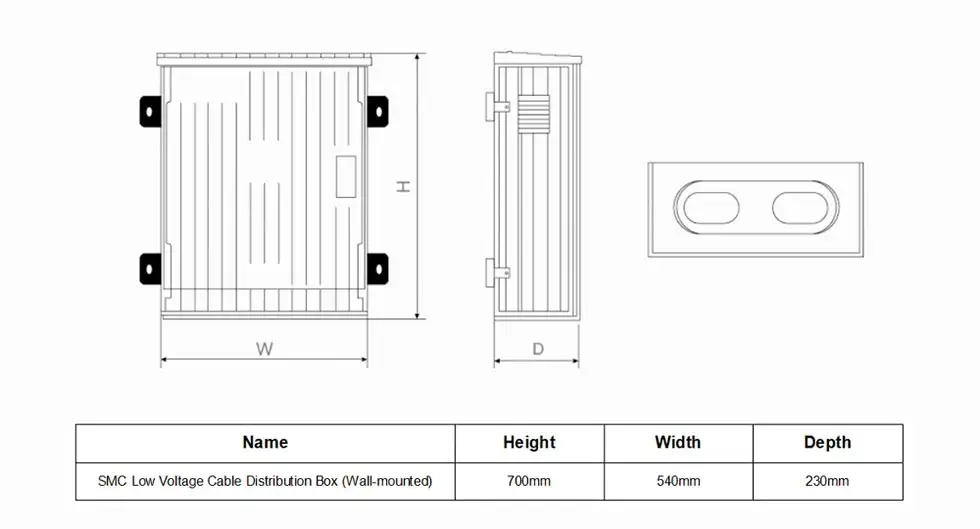

제품 외관 및 치수

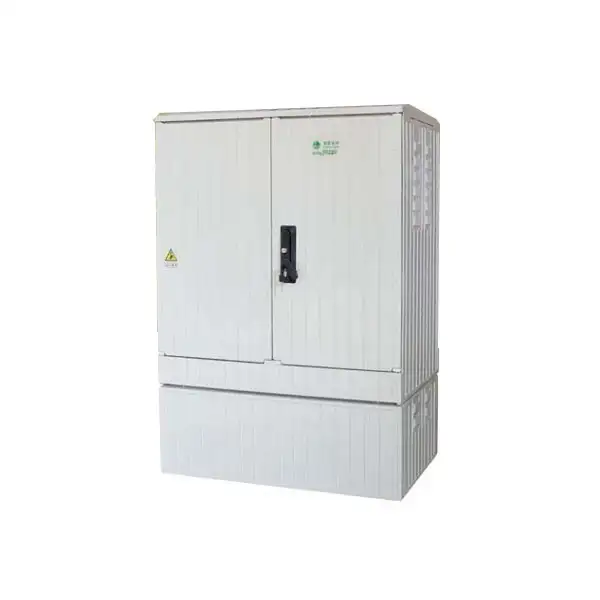

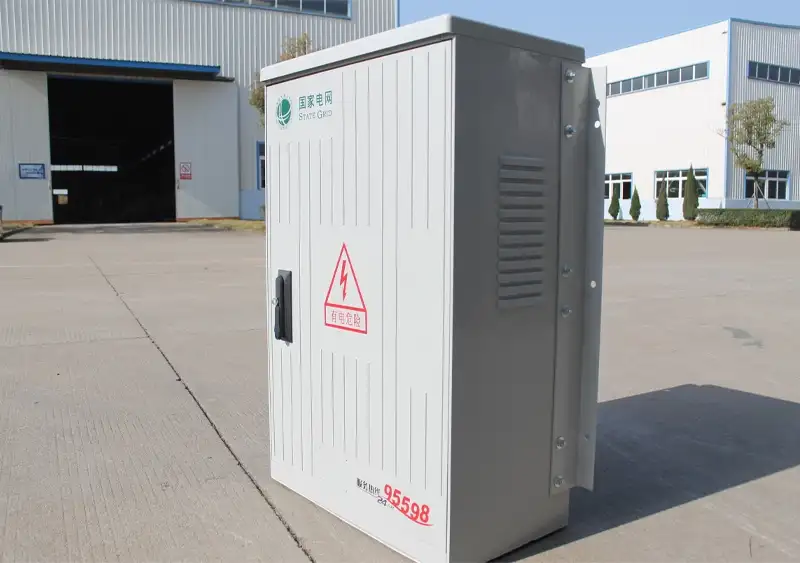

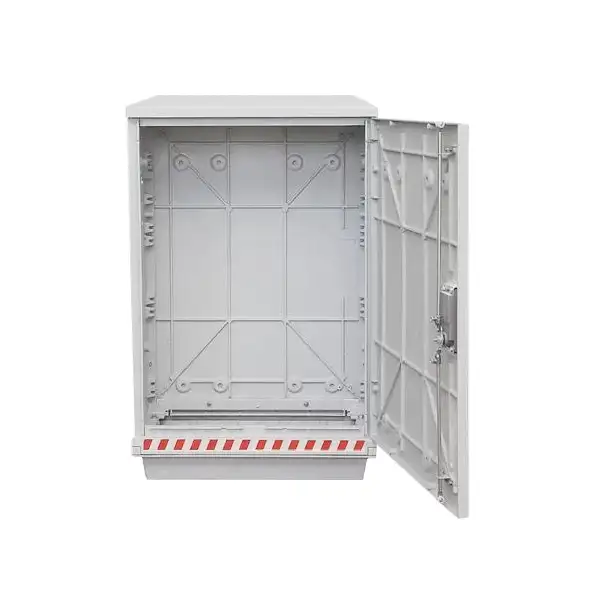

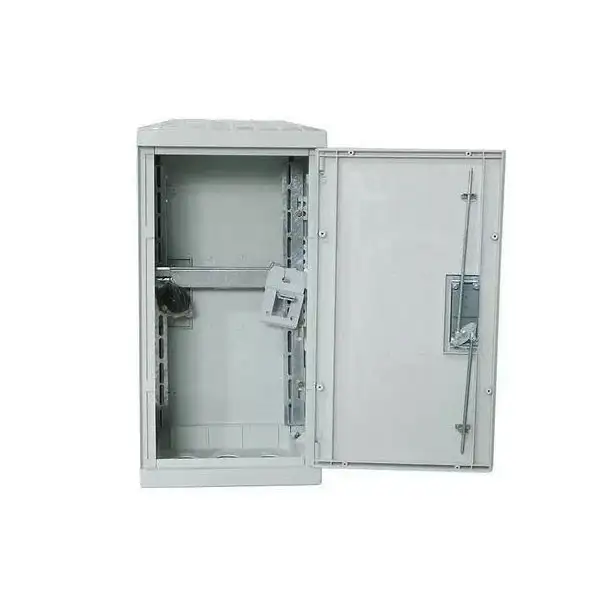

제품 쇼
