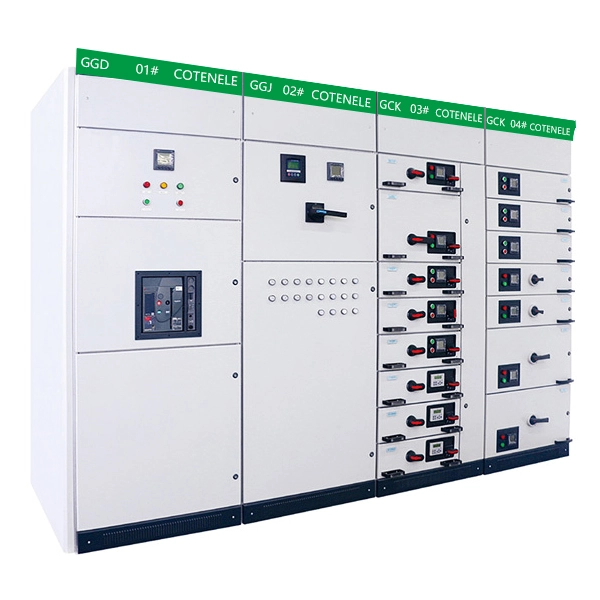

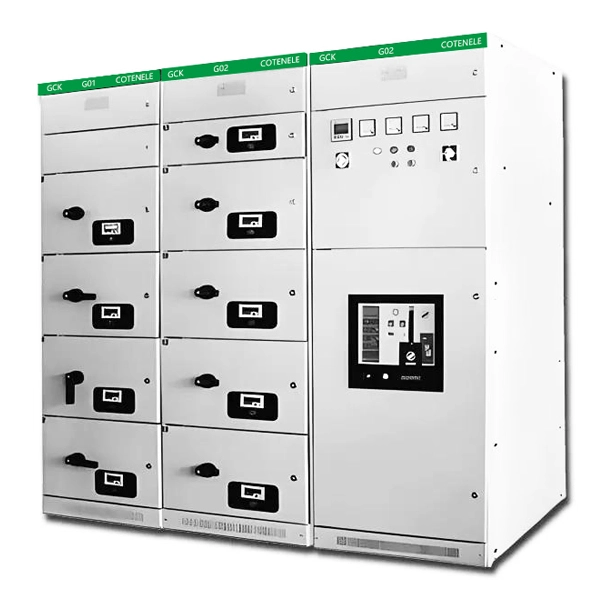

GCK 저전압 배전반 인출형

Cotenele에서 제작한 GCK 저전압 배전반 인출형 패널은 발전소, 산업체, 고층 건물의 배전 및 모터 제어에 널리 사용되는 국내 저전압 인출형 배전반입니다.

이 저전압 스위치기어는 버스바, 기능 장치 및 케이블을 위한 별도의 구획이 있는 모듈식 설계를 채택하여 작동 안전성을 향상시킵니다. 각 서랍 장치는 "연결됨", "테스트" 및 "연결 끊김"의 세 가지 위치를 제공하므로 메인 버스바의 전원을 차단하지 않고도 회로를 유지 관리할 수 있습니다.

GCK 저전압 배전반 인출형은 최대 660V의 정격 절연 전압, 최대 4000A의 수평 부스바 정격 전류 및 강력한 단시간 내구성을 갖추고 있습니다. GCS 또는 MNS 유형에 비해 GCK는 더 컴팩트한 구조와 저렴한 비용을 제공하므로 비용에 민감한 응용 분야에 이상적입니다.

정기적인 유지 관리에는 장비 청소, 케이블 연결부의 과열 확인, 플러그인 장치의 마모 검사 등이 포함되어 장기적으로 안정적인 작동을 보장합니다.

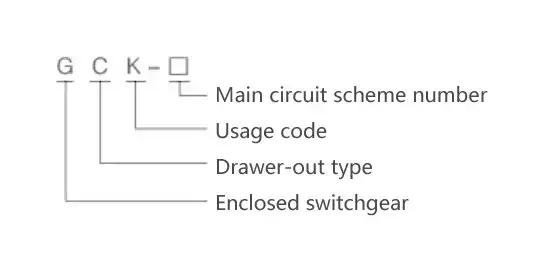

모델과 의미

주요 기술 매개변수

운영 환경

1. 고도는 해발 2000m를 초과해서는 안 됩니다.

2. 주변 공기 온도는 +40°C를 초과해서는 안 되며, 24시간 평균 온도는 +35°C를 초과하지 않아야 하며, -50°C보다 낮아서는 안 됩니다.

3. 대기 요구 사항:공기가 깨끗해야 합니다. 상대 습도는 +40 °C의 온도에서 50%를 초과해서는 안 됩니다. 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +20°C에서 90%).

4. 장비는 화재, 폭발 위험, 심각한 오염, 화학적 부식 또는 심한 진동이 없는 장소에 설치되어야 합니다.

5. 수직면에 대한 허용 경사는 5°를 초과해서는 안 됩니다.

6. 본 제품은 -25 °C ~ +55 °C 온도 범위에서, 최대 +70 °C까지 단기간(24시간 이하) 동안 운송 및 보관하는 데 적합합니다.

위의 조건을 충족할 수 없는 경우, 사용자는 상호 합의가 이루어질 수 있도록 주문 시 제조업체에 알려야 합니다.

제품 구조

1. 기본 프레임워크

GCK 저전압 배전반 인출형은 모듈식 볼트 연결 구조를 채택합니다. 모든 프레임 구성요소는 나사로 연결되어 기본 프레임을 형성합니다. 그런 다음 도어, 패널, 칸막이, 서랍, 장착 브래킷, 모선 및 전기 부품을 순차적으로 추가하여 조립을 완료합니다.

2. 프레임 특성

프레임은 3차원 앵글 브래킷으로 조립된 형강을 사용합니다. 모든 연결부는 볼트 체결식(용접 없음)으로 용접 변형 및 잔류 응력이 제거되어 장착 정확도가 향상됩니다. 프레임과 부품의 장착 구멍은 20mm 모듈형 그리드(E = 20mm)를 따릅니다.

3. 표면처리

내부 구조 부품은 아연 도금되어 있습니다. 외부 부품을 산세 처리하고 인산염 처리한 후 정전 에폭시 분말로 코팅합니다.

4. 전원 센터(PC) - 수신 장치

(1) 상단 부분:수평 부스바 구획.

(2) 그 아래:회로 차단기 구획.

(3) 차단기는 국내 유형(예: DW15C, ME 시리즈) 또는 수입 유형(예: 지능형 차단기를 포함한 ABB F 시리즈)일 수 있습니다.

(4) 후면에 장착된 주 회로(버스 커플러 포함)가 있는 PC 수신 장치의 경우:

630A – 1600A → 캐비닛 크기:800(W) × 1000(D) × 2200(H)mm.

후면 장착 회로 제외:800×800×2200mm.

(5) 1600A – 3150A의 경우:

후면 장착 회로 포함:1000×1000×2200mm.

후면 장착 회로 제외:1000×800×2200mm.

5. 파워센터(PC) – 피더 유닛

들어오는 유닛과 유사한 구조. 630A – 1600A의 피더 전류의 경우 하나의 캐비닛(1000 × 1000 × 2200mm)에 수직으로 배열된 회로 2개가 수용됩니다.

6. 모터 제어 센터(MCC) - 두 가지 장착 옵션

벽걸이형(후면은 전면에서만 접근 가능):

맨 위:수평 모선. 아래: 서랍 기능 단위 영역(폭 600mm, 높이 1840mm). 왼쪽 – 서랍 유닛; 오른쪽 – 200mm 폭의 케이블 출구 영역. 캐비닛 크기: 800(W) × 500(D) × 2200(H)mm.

독립형(양쪽에서 접근 가능):

캐비닛 너비 600mm; 후면의 케이블 출구 영역. 캐비닛 크기:600(W) × 800 또는 1000(D) × 2200(H)mm. PC 캐비닛에 맞게 깊이 1000mm를 권장합니다.

서랍을 빼내면 충전부가 노출되지 않아 안전합니다.

7. 서랍 연동 및 호환성

서랍 유닛과 도어는 메인 스위치 작동 메커니즘을 통해 기계적으로 연동됩니다. 메인 스위치를 닫으면 문을 열 수 없습니다. 메커니즘은 닫힌 위치나 열린 위치에서 자물쇠로 잠글 수 있습니다.

구획은 금속 칸막이로 분리되어 있습니다. 서랍은 완전히 교체 가능합니다.

세 가지 위치:연결, 테스트 및 연결 해제. 서랍은 각 위치에서 자동으로 고정됩니다. 왼쪽 플레이트를 당기면 래치가 해제되어 다음 위치로 이동됩니다. 낙하 방지 기능은 완전히 당겨졌을 때 서랍이 떨어지는 것을 방지합니다.

8. 고정 구획(예: 커패시터 보상, 계량)

고정형 유닛은 서랍형 유닛과 동일한 외형 치수와 수평 버스바 배열을 갖추고 있어 나란히 설치할 수 있습니다.

9. 부스바 시스템 – 3상, 5선

수평 버스바:정격 전류가 1250A 이하인 단일 부스바; >1250 A용 이중 버스바.

인접한 캐비닛 사이의 조인트에는 연결 블록을 사용합니다.

수직 버스바는 폴리카보네이트 엔지니어링 플라스틱 하우징으로 둘러싸여 있으며 아크 전파를 제한하는 내부 장벽이 있습니다.

중성 부스바(N)는 캐비닛 전면 상단에 있습니다.

보호 접지 부스바(PE)는 하단에 있으며 캐비닛 파티션 및 도어에 연결되어 접지 연속성을 보장합니다.

10. 환기 및 보호

인클로저 보호 수준을 저하시키지 않으면서 캐비닛 상단과 하단에 자연 환기구가 제공됩니다.

인클로저 보호 등급은 IP40입니다.

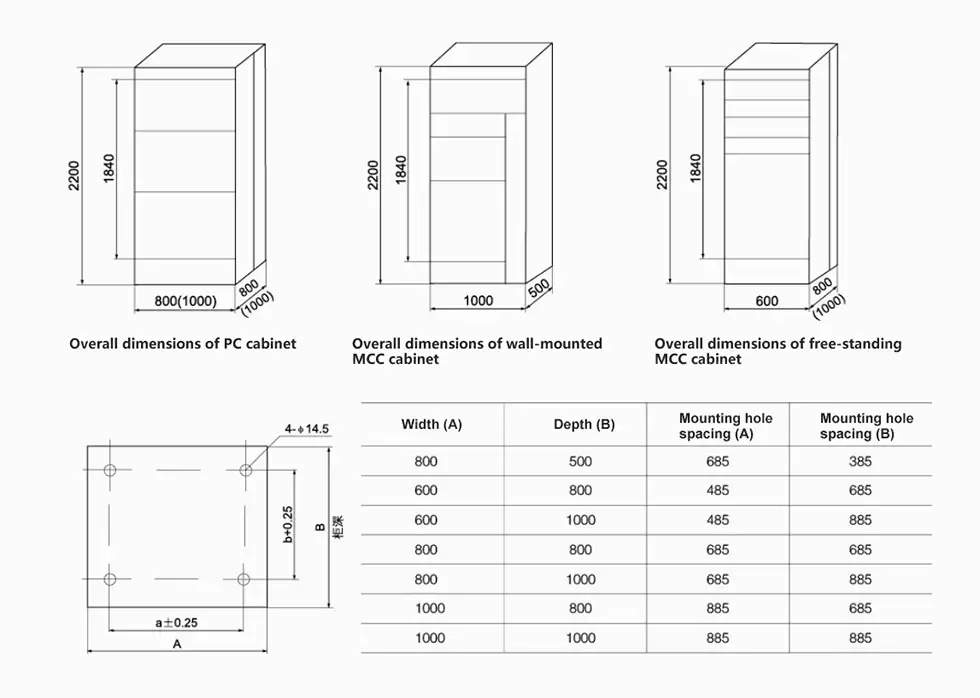

전체 및 장착 치수

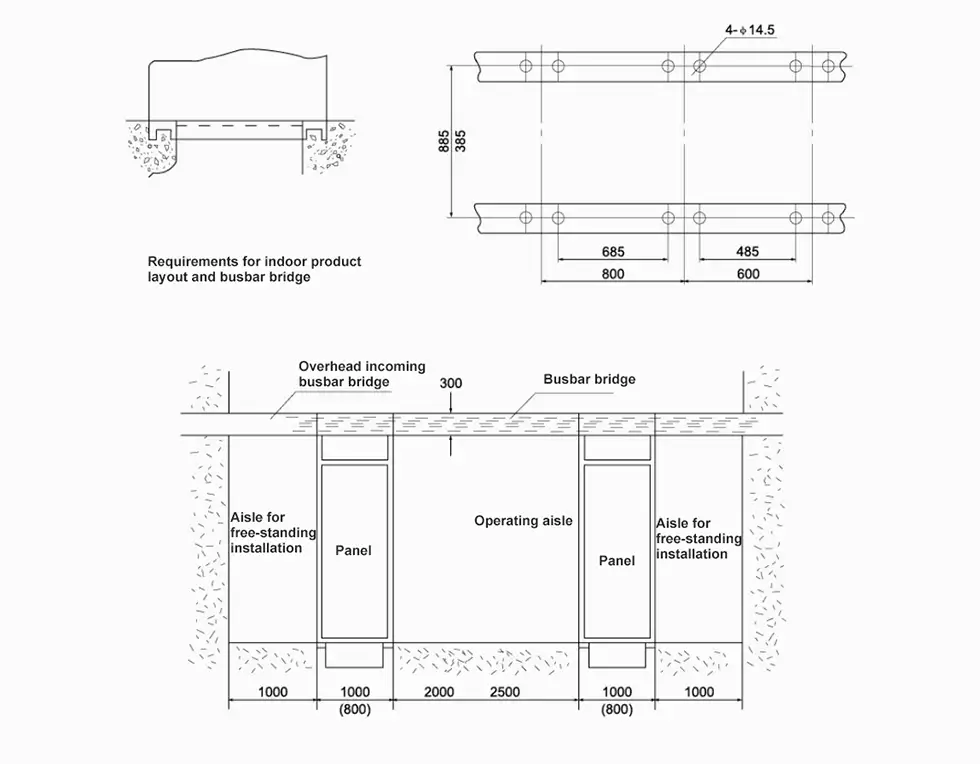

GCK 서랍장 – 기초 설치 다이어그램

참고: 사용자 요청 시 당사에서 다양한 형태의 버스바 브리지를 제공합니다.

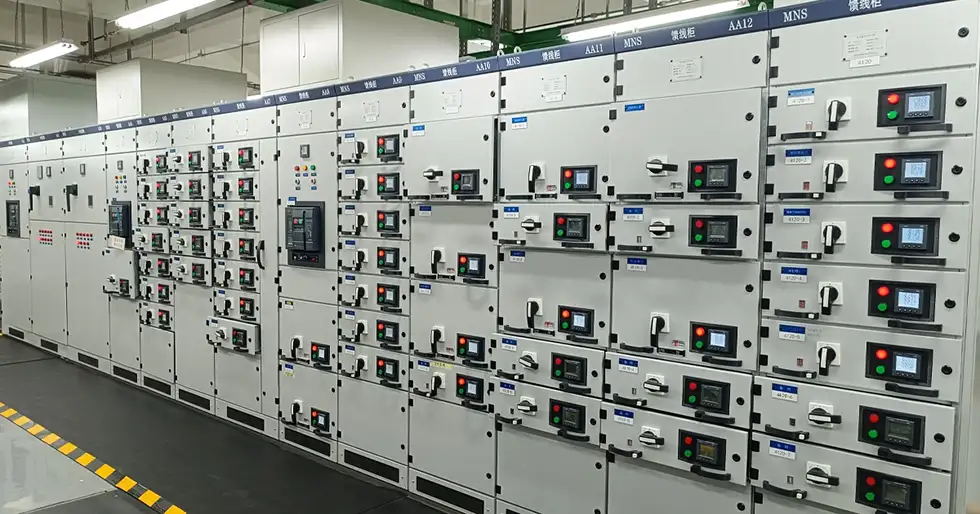

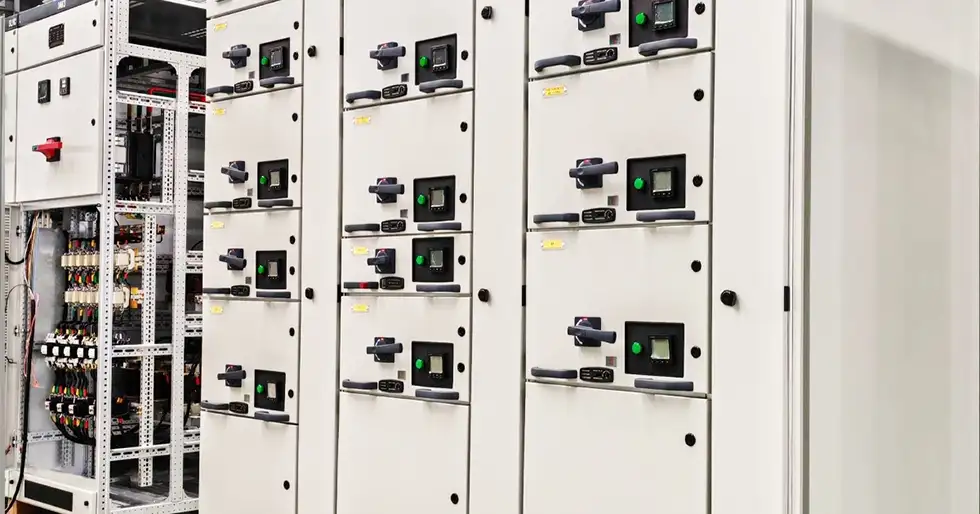

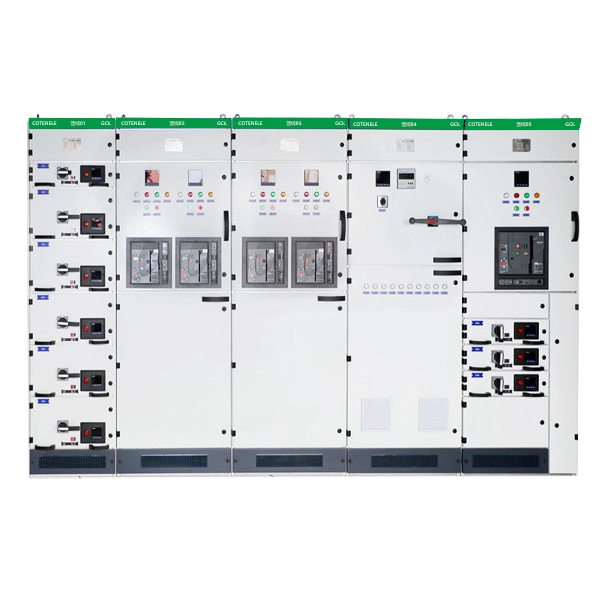

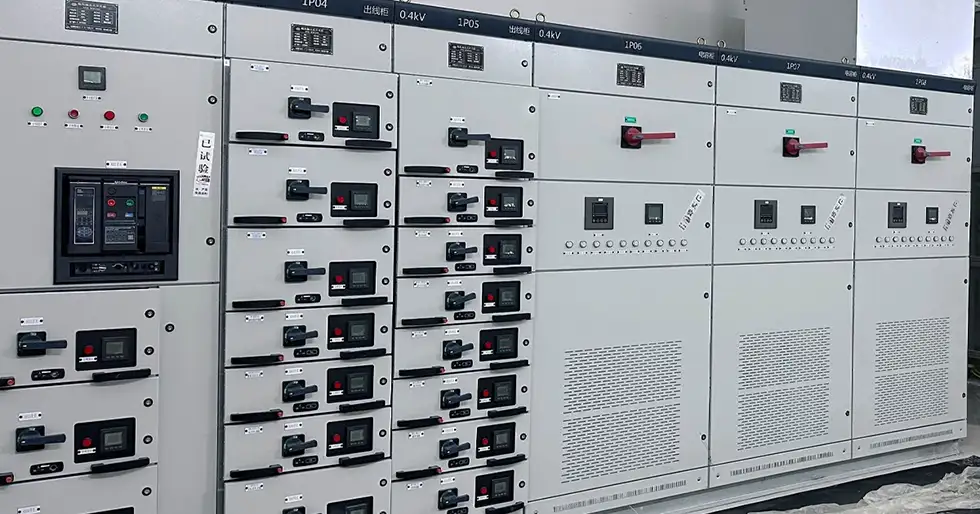

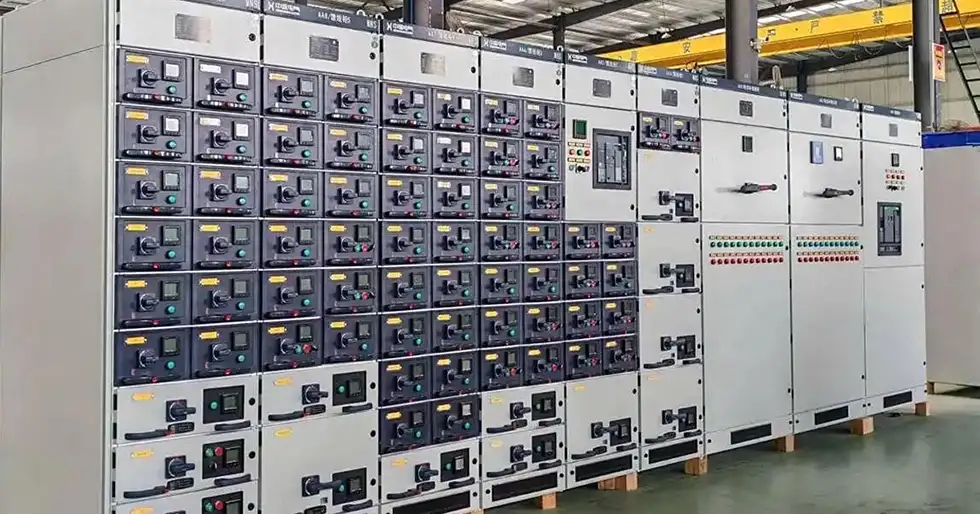

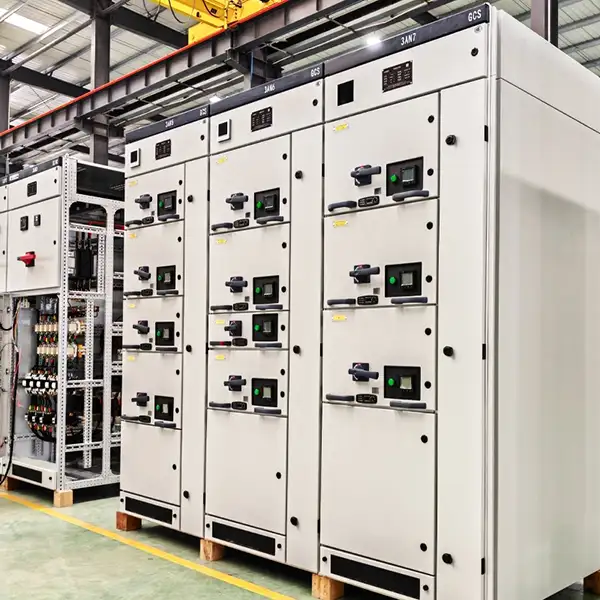

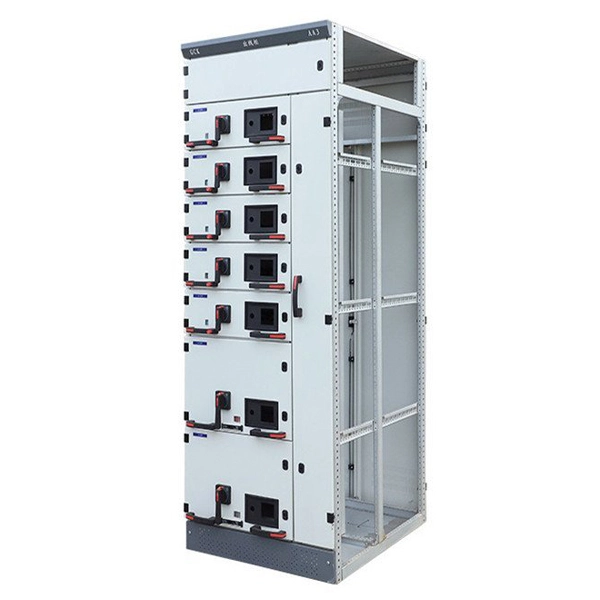

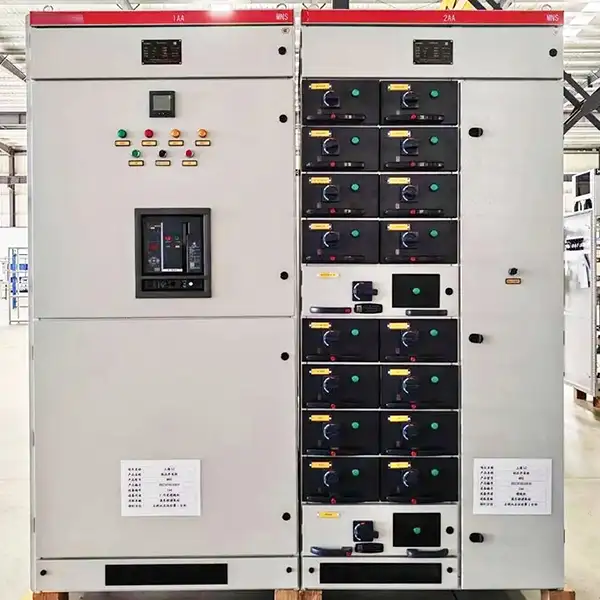

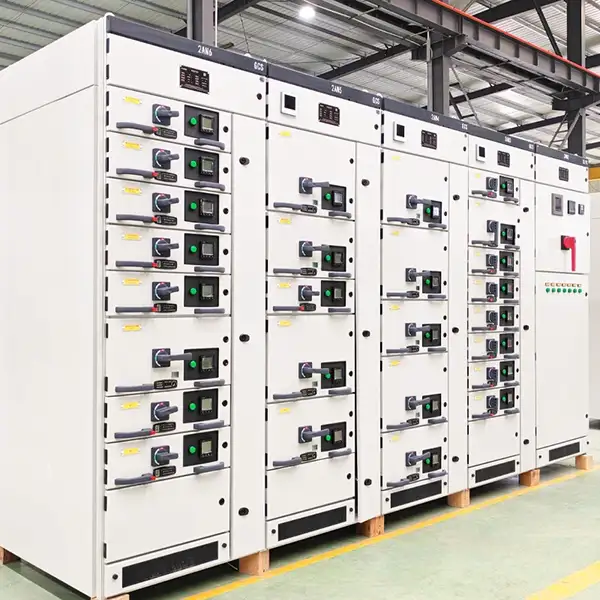

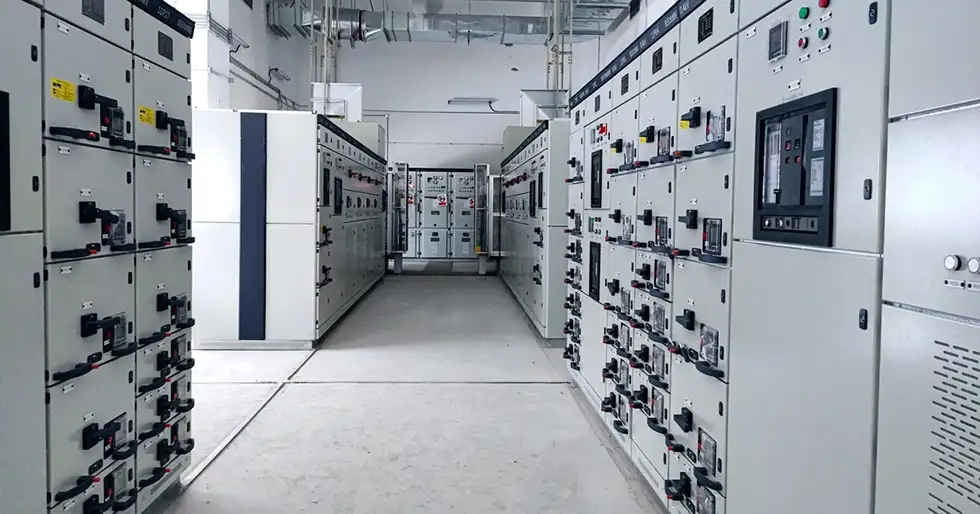

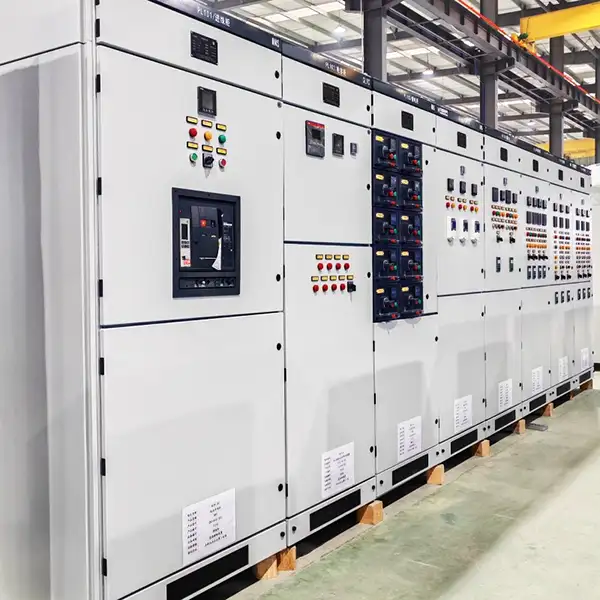

제품 쇼
