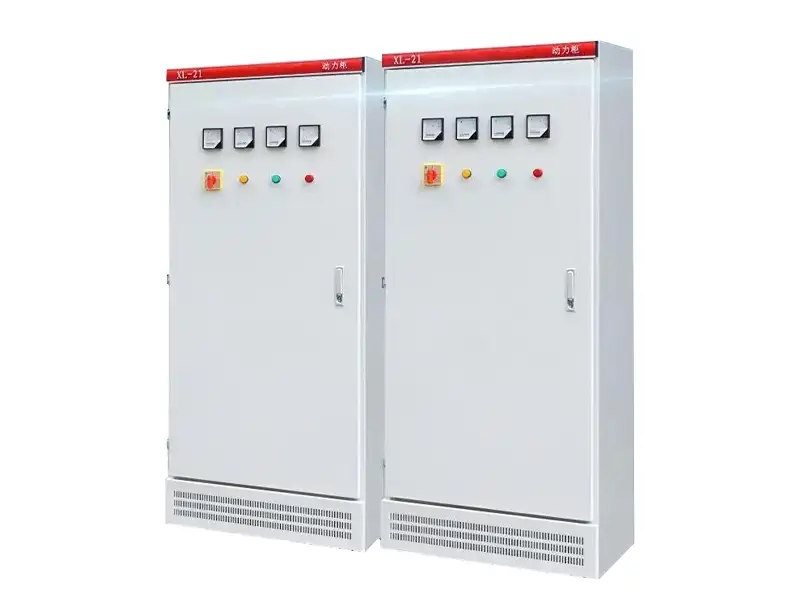

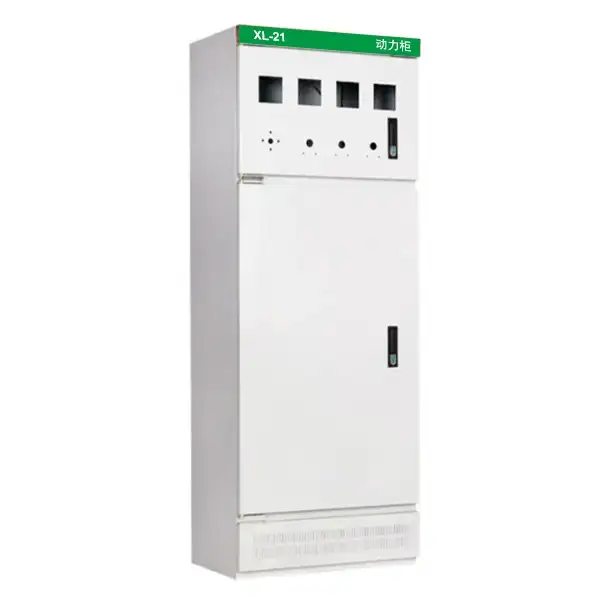

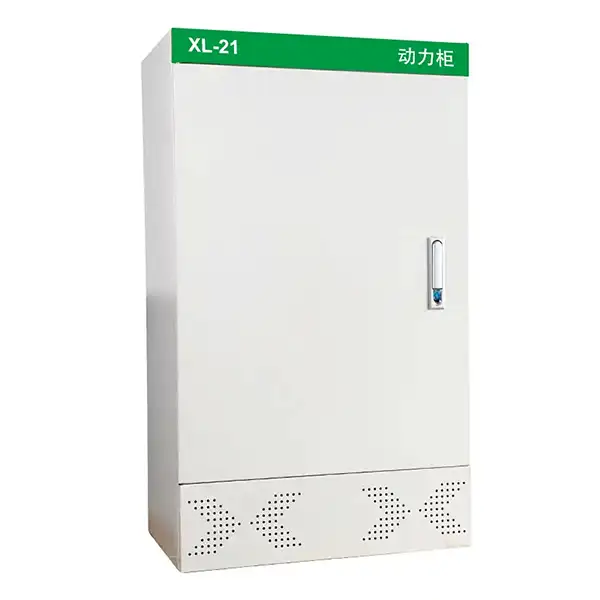

XL-21 저전압 모터 제어 센터 LV 배전반

Cotenele은 XL-21 저전압 모터 제어 센터 LV 개폐 장치의 제조업체입니다. XL-21 저전압 개폐 장치는 중국에서 가장 초기이자 가장 널리 사용되는 배전 개폐 장치 중 하나입니다. 주요 목적은 50Hz의 주파수와 380V(또는 400V/500V/660V)의 정격 전압에서 작동하는 전력 시스템 내의 최종 사용 장비에 전기 에너지를 분배하는 동시에 장비 제어 및 회로 보호를 제공하는 것입니다. 3상 3선, 3상 4선, 3상 5선(예: TN-C, TT)을 포함한 다양한 접지 시스템과 호환됩니다.

XL-21 저전압 개폐 장치는 신뢰할 수 있는 품질, 유연한 설치 및 손쉬운 유지 관리라는 장점을 갖고 있으며 GB/T 7251, IEC 60439, CCC 등과 같은 관련 국내 및 국제 표준을 준수합니다. Cotenele은 ISO9001 품질 관리 인증을 통과했습니다.

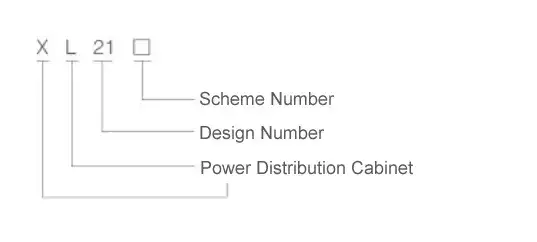

모델과 의미

주요 기술 매개변수

XL-21 스위치기어의 제품 구조 특성은 무엇입니까?

1. 인클로저:XL-21 저전압 스위치기어 쉘은 완전 밀폐형 설계를 채택했으며, 이 설계는 먼지와 외부 물체로부터 효과적인 보호를 제공할 수 있습니다. 표준 보호 등급은 IP30이며 요청 시 더 높은 등급도 제공됩니다. 저전압에는 조립식(다용도성)과 용접식(고강도)의 두 가지 구조 유형이 있습니다.

2. 설치 및 유지 관리:XL-21 저전압 모터 제어 센터 LV 개폐 장치는 벽면 장착 및 전면 유지 관리를 위해 설계되어 공간을 절약합니다. 도어가 열리면 모든 내부 구성 요소가 완전히 노출되므로 일상적인 유지 관리가 매우 편리합니다.

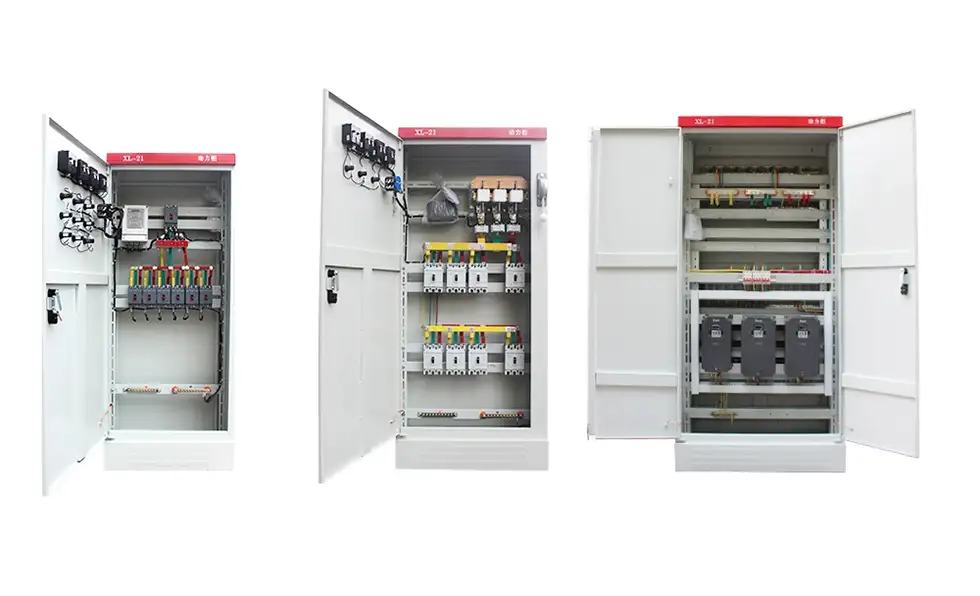

3. 내부 레이아웃:이 패널은 유연한 레이아웃을 위해 빔 또는 플레이트 구조를 채택합니다. 푸시 버튼, 표시등과 같은 작동 요소와 전압계, 전류계와 같은 계측기가 도어에 장착되어 있으며, 메인 스위치 작동 핸들은 쉽게 접근할 수 있도록 캐비닛 전면 오른쪽에 있습니다.

4. 재료 및 마감:저전압 배전반의 외함은 최소 두께 1.5mm의 고품질 냉간 압연 강판을 사용하여 고강도를 위해 굽히고 용접되었습니다. 표면은 정전분체도장 처리되어 내식성이 우수합니다. 문은 120도 이상 각도로 열 수 있어 쉽게 접근할 수 있습니다. 엔클로저와 도어 모두 접지 나사가 장착되어 안전하고 안정적인 접지를 보장합니다.

XL-21 저전압 패널의 핵심 기능 및 구성 요소

1. 핵심 기능

XL-21 저전압 모터 제어 센터 LV 개폐 장치는 모터 및 기타 부하의 정확한 시작/중지 제어에 사용되는 연결된 장비에 안정적인 전원 공급을 제공하는 데 자주 사용됩니다. 또한 전류, 전압 등 주요 매개변수에 대한 실시간 작동 모니터링을 지원하는 동시에 과부하, 단락, 누출 등의 결함에 대처할 수 있는 포괄적인 회로 보호 기능을 보장합니다.

2. 대표적인 구성품

XL-21 저전압 패널에는 일반적으로 배선용 회로 차단기(MCCB), 기중 회로 차단기(ACB), 잔류 전류 회로 차단기(RCCB) 등과 같은 여러 가지 핵심 구성 요소가 포함됩니다. 주 스위치 또는 입력 스위치(예: CM1-400L 배선용 회로 차단기)는 전체 배전반의 입력 전원 공급을 제어하며 일반적으로 주 회로의 입력 끝에 위치합니다. CM1-100L 회로 차단기 또는 접촉기와 같은 분기 스위치 또는 출력 스위치는 모터 또는 조명과 같은 독립적인 분기 회로를 관리하는 역할을 합니다.

보호 장치는 일반적으로 회로 차단기 트립 장치에 통합되어 옵션인 잔류 전류 보호 액세서리와 함께 과부하 및 단락 보호 기능을 제공합니다. 제어 장치를 사용하면 AC 접촉기 코일을 로컬 또는 원격으로 작동하여 고전력 장비를 시작하거나 정지할 수 있습니다. 마지막으로 전압계, 전류계, 표시등 및 푸시 버튼을 포함한 다양한 표시기 및 작동 장치가 캐비닛 장착 구성 요소와 함께 완전한 제어 및 디스플레이 인터페이스를 형성합니다.

작동 조건 및 설치 환경

장기간 안정적인 작동을 보장하려면 다음 환경 조건을 충족해야 합니다.

1. 고도:일반적으로 2000m 이하; 더 높은 고도에는 특별한 처리가 필요합니다.

2. 주변 온도:-10°C ~ +40°C, 24시간 평균 ≤+35°C.

3. 상대습도:+40°C에서 50% 이하; +20°C에서 최대 90% - 응결을 방지해야 합니다.

4. 장착 성향:안정성을 보장하기 위해 수직에서 5° 이하입니다.

5. 환경 조건:심한 진동이나 충격이 없습니다. 부식성 또는 폭발성 가스가 없습니다. 전도성 먼지가 없습니다.

6. 보관 및 운송:설치 전, 습기가 차지 않도록 건조하고 깨끗한 곳에 보관하세요. 기초 채널과 앵커 볼트는 사용자가 제공해야 합니다.

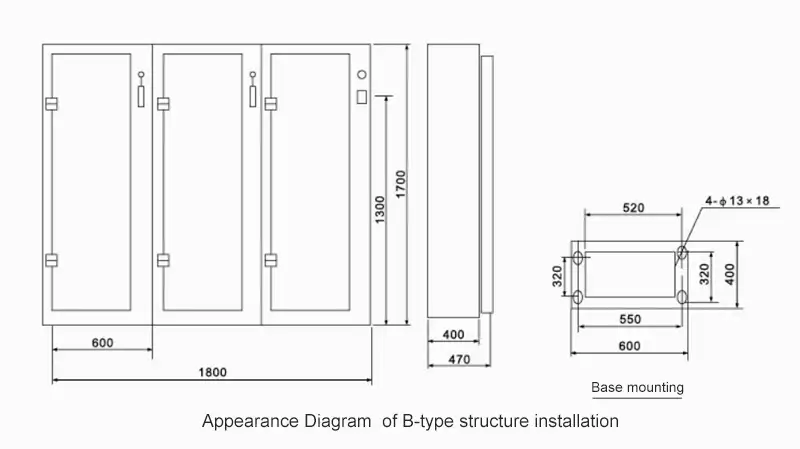

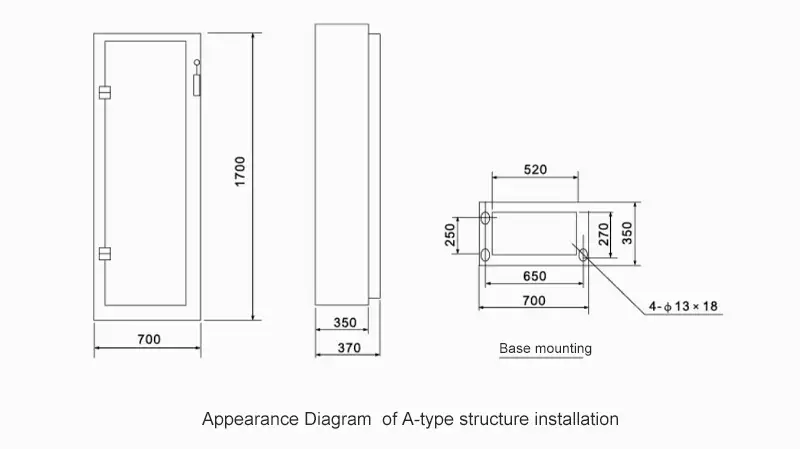

외관 및 설치 지침 다이어그램

운영, 유지보수 및 검사

설치 또는 정밀 검사 후 배전 캐비닛을 사용하기 전에 다음 검사 및 테스트를 수행해야 합니다(정밀 검사 후 검사 및 테스트는 정밀 검사의 성격에 따라 결정됩니다).

1. 배전 캐비닛 내부에 설치된 전기 장비 및 보조 배선이 도면 요구 사항을 준수하는지 확인하십시오.

2. 작동에 사용되는 나이프 스위치와 에어 스위치가 유연하고 걸림 현상이 없는지 확인하십시오.

3. 전기 장비의 접촉이 양호하고 장비 자체의 작동 요구 사항을 충족하는지 확인하십시오.

4. 배전 캐비닛 내부에 이물질이 있는지, 여러 부품의 조임 나사가 느슨한지 확인하십시오.

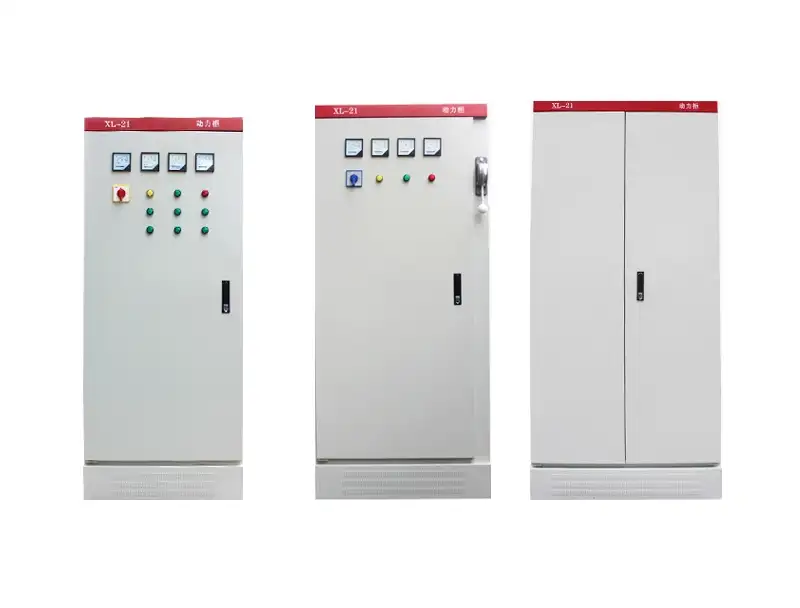

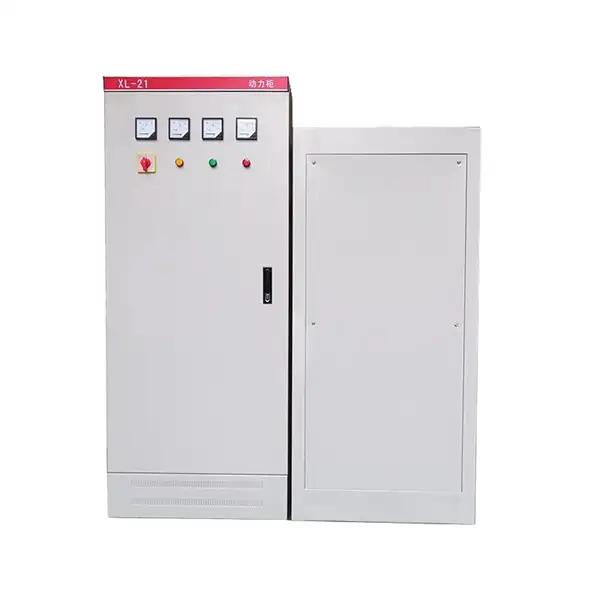

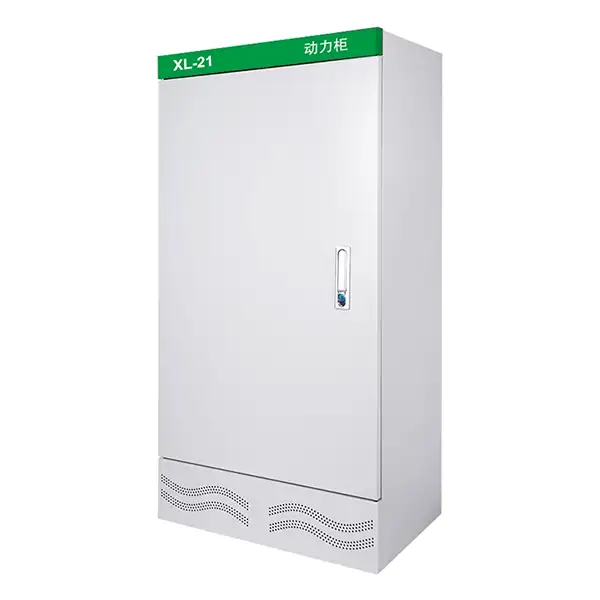

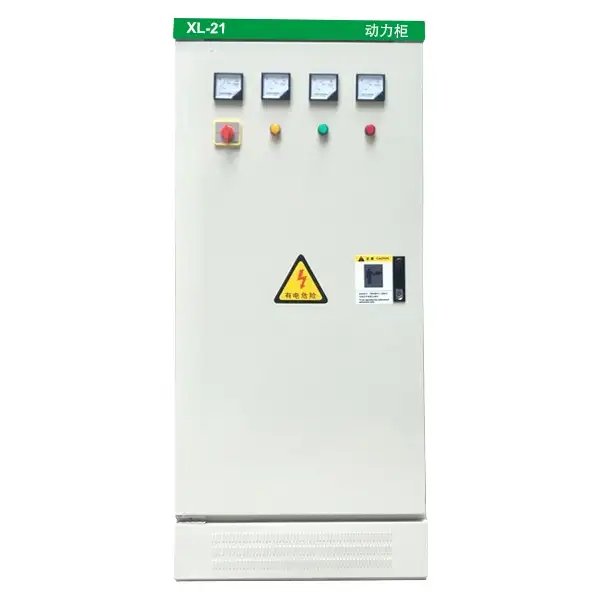

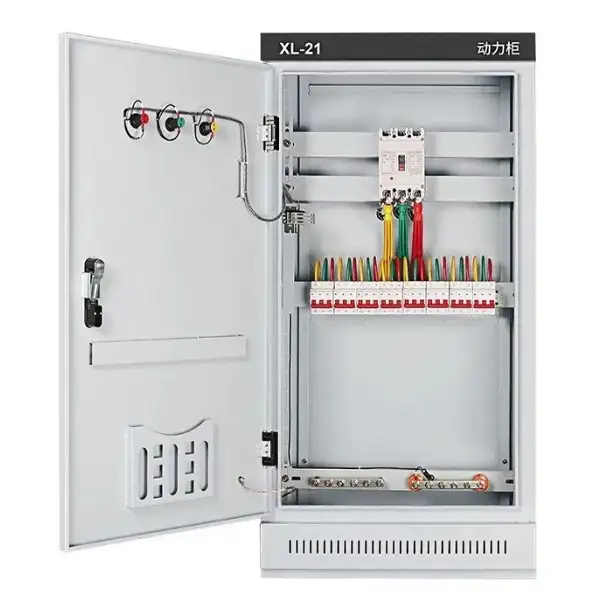

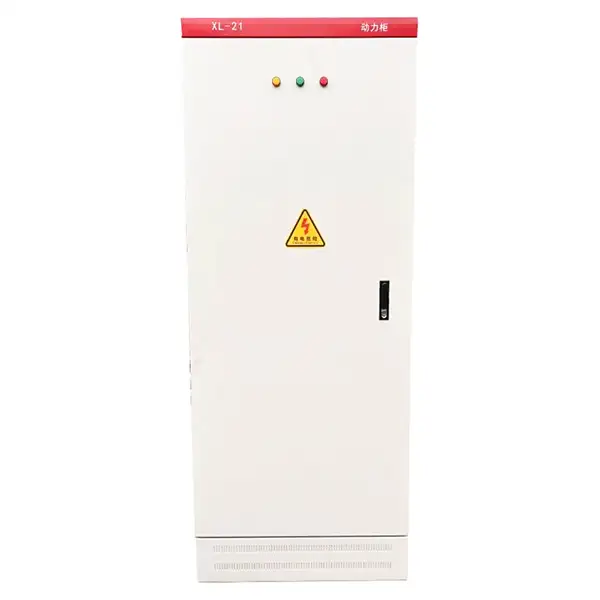

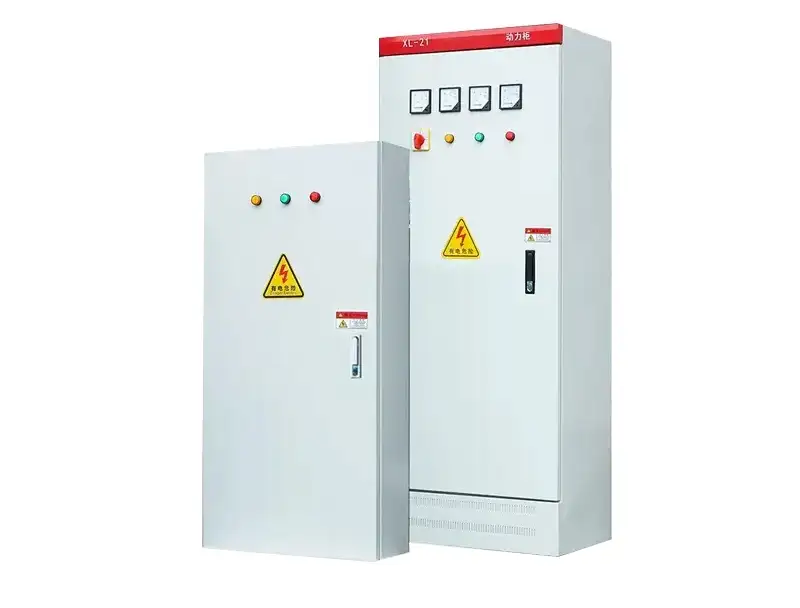

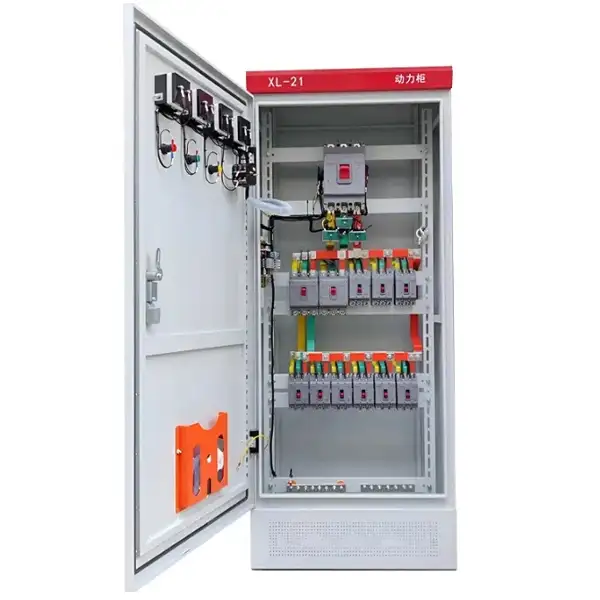

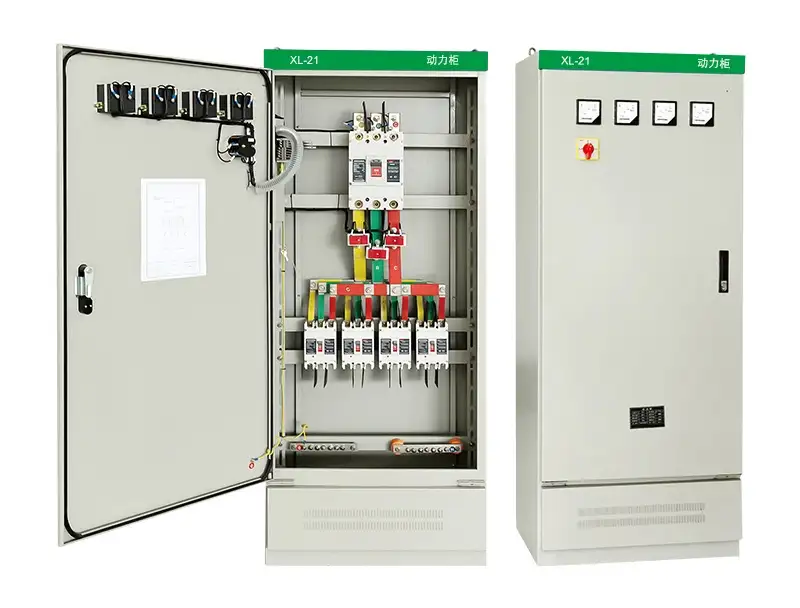

제품 쇼
