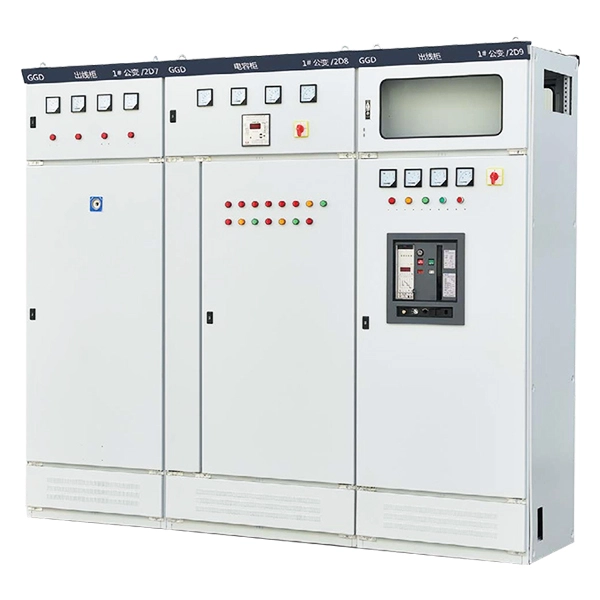

GGD 저전압 배전반 LV 패널

중국의 저전압 배전 시스템에서 GGD 저전압 배전반 LV 패널은 일반적인 배전 장비입니다. 대형 배전 장비 제조업체로서 당사 제품은 품질이 안정적이고 성능이 안정적이며 견고하고 내구성이 뛰어나며 오랫동안 중국 및 해외 시장 고객들로부터 높은 평가를 받아왔습니다.

문의 보내기

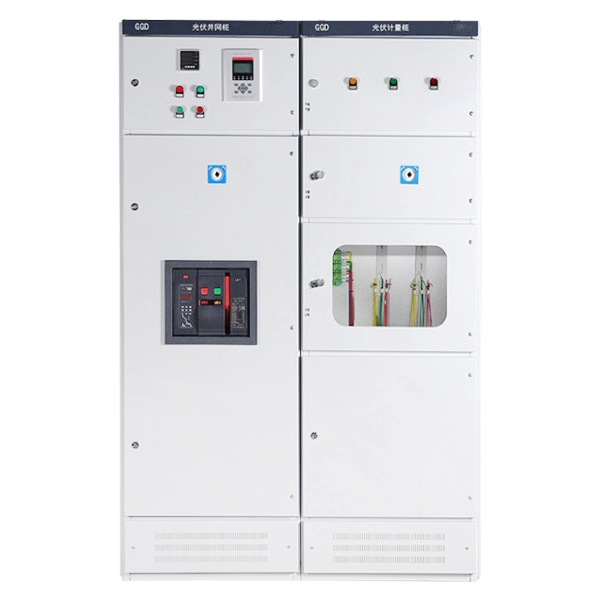

제품 설명

Cotenele ia는 대형 저전압 전기 장비 제조업체이자 수출업체입니다. GGD 저전압 배전반 LV 패널은 당사에서 제조한 전기 장치로 380V~660V 전력 시스템에 널리 사용되는 고정형 배전 캐비닛입니다. 모듈식 장착 구멍이 있는 8MF 냉간 성형 강철로 제작되었으며 효율적인 열 방출을 위해 상단 및 하단 냉각 슬롯을 통한 자연 환기 기능이 있습니다. 이 시리즈에는 GGD1(1000A/15kA), GGD2(1500A/30kA) 및 GGD3(3150A/50kA)의 세 가지 모델이 포함되며 보호 등급은 IP30~IP54입니다.

GGD 시리즈 저전압 스위치기트는 GCS 또는 MNS와 같은 인출형 유형과 다르며 전원 차단 유지 관리가 필요하지만 더 간단하고 경제적인 솔루션을 제공합니다. GGD 스위치기어의 일반적인 응용 분야에는 산업 플랜트, 상업용 건물, 데이터 센터 및 인프라 프로젝트가 포함됩니다. 이 시리즈 저전압 스위치기어는 GB72511, JB/T9961 및 IEC61439 요법과 같은 국가 전문 표준을 준수합니다.

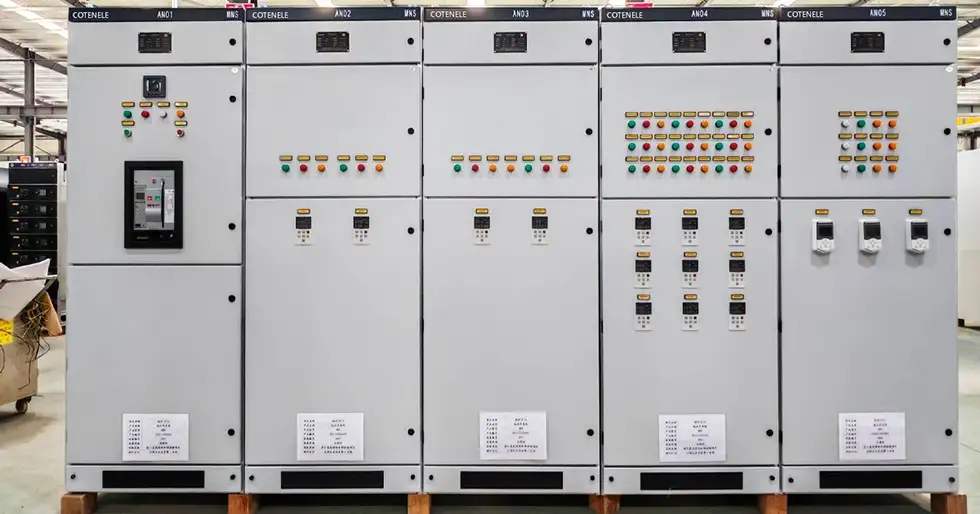

Ggd Low Voltage Switchgear Lv Panel

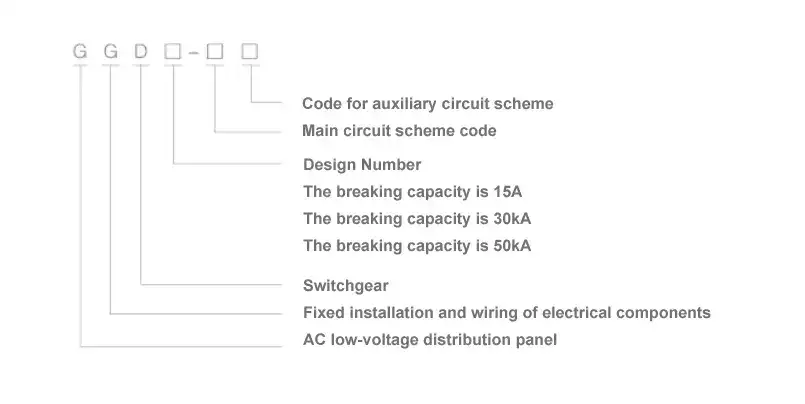

모델과 의미

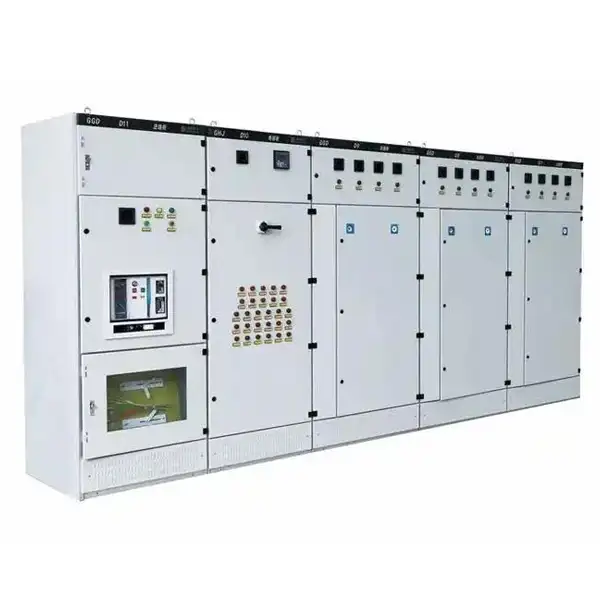

Ggd Low Voltage Switchgear Lv Panel

주요 기술 매개변수

모델	정격전압(V)	정격전류(A)		정격단락차단전류(kA)	정격 단시간 내전류(1s)(kA)	정격 피크 내전류(kA)
GGD1	380	A	1000	15	15	30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

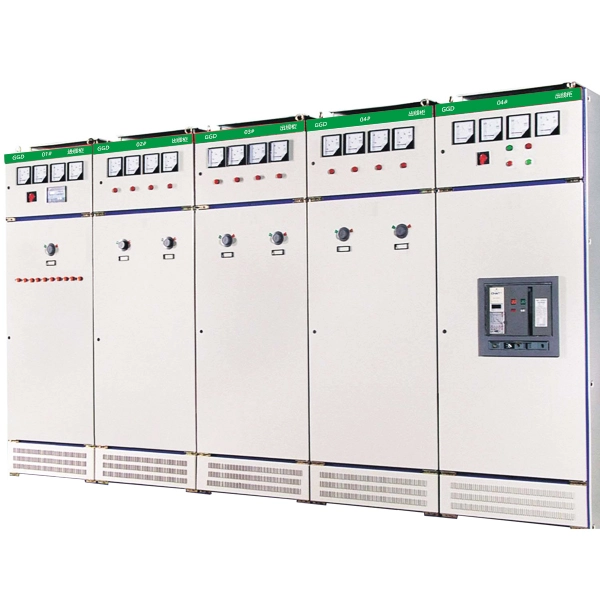

Ggd Low Voltage Switchgear Lv Panel

근무 조건

Cotenele GGD 저전압 개폐기 LV 패널은 다음 운영 환경에 적합합니다.

1. 주변 기온은 +40°C를 초과하거나 -5°C 미만으로 떨어지지 않아야 하며, 24시간 평균 온도는 +35°C를 초과해서는 안 됩니다.

2. 대기조건: 공기가 깨끗해야 합니다. 상대 습도는 최대 온도 +40°C에서 50%를 초과해서는 안 됩니다. 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +20°C에서 90%). 단, 온도 변화로 인해 간헐적으로 응축이 형성될 수 있다는 점을 충분히 고려해야 합니다.

3. 고도는 해발 2000미터를 초과할 수 없습니다.

4. 이 장치는 -25°C ~ +55°C의 온도 범위 내에서 운송 및 보관에 적합하며 단기간(24시간 이내) +70°C의 높은 온도에 노출될 수 있습니다. 이러한 극한의 온도에서 장치는 회복 불가능한 손상을 입지 않아야 하며 표준 조건에서 정상적으로 작동할 수 있어야 합니다.

5. 위의 작동 조건을 충족할 수 없는 경우 사용자와 제조업체 간의 협의를 통해 문제를 해결합니다.

6. 본 장치를 해양 석유 시추 및 생산 플랫폼 또는 원자력 발전소에 사용하는 경우에는 별도의 기술 계약을 체결해야 합니다.

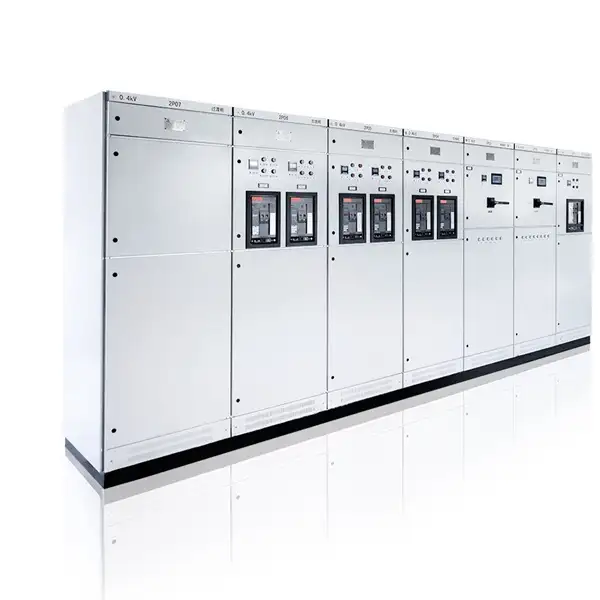

Ggd Low Voltage Switchgear Lv Panel

GGD 저전압 배전반의 구조적 특성은 무엇입니까?

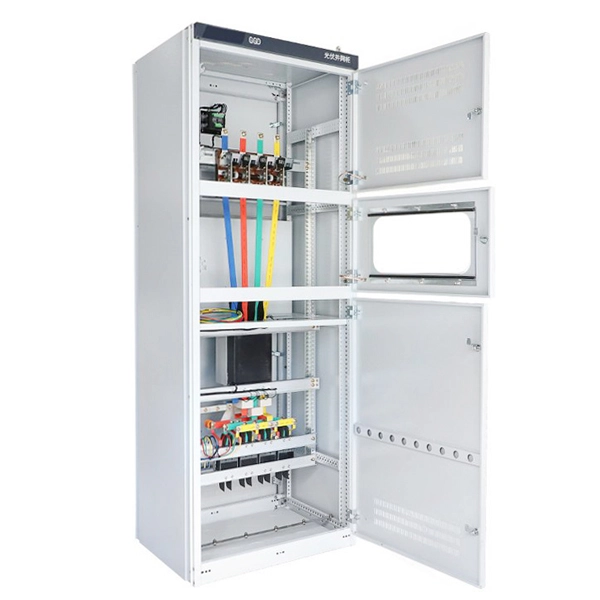

1. 전체 캐비닛 구조

GGD 저전압 AC 배전 캐비닛은 범용 캐비닛 디자인을 채택합니다. 프레임은 부분 용접을 통해 8MF 냉간 성형 강철로 조립됩니다. 캐비닛의 정밀도와 품질을 보장하기 위해 모든 구조 부품과 전용 보조 구성 요소는 지정된 형강 제조업체에서 공급됩니다. 패널의 구성 요소는 모듈식 설계를 채택하고 20개의 모듈 장착 구멍을 갖추고 있어 높은 다양성을 제공합니다. 이를 통해 공장에서 사전 생산을 수행할 수 있어 제조 주기가 크게 단축되고 작업 효율성이 향상됩니다.

2. 방열 설계

방열 측면에서 GGD 저전압 개폐 장치는 자연 환기를 최대한 활용합니다. 찬 공기는 캐비닛 하단의 슬롯에서 지속적으로 유입되어 상대적으로 밀봉된 인클로저 내에서 자연스럽게 상승하여 방해받지 않는 환기 경로를 형성하여 추가 전력이 필요 없이 저전압 패널 내부의 열을 효과적으로 제거할 수 있어 효율적인 냉각이 이루어집니다.

3. 미적 및 외관 디자인

외부 스타일링의 관점에서 볼 때 GGD 캐비닛은 현대 산업 제품 디자인의 요구 사항을 따릅니다. 황금 비율 방법은 전체 캐비닛 크기와 다양한 섹션의 구분을 결정하는 데 사용됩니다. 결과적으로 전체 스위치기어는 균형이 잘 잡혀 있고 매력적이며 외관이 상쾌합니다.

4. 캐비닛 도어 및 경첩

캐비닛 도어는 피벗형 이동식 경첩을 통해 프레임에 연결되어 설치 및 제거가 매우 편리합니다. 산 모양의 고무 씰링 스트립이 도어의 접힌 가장자리를 따라 내장되어 있습니다. 도어가 닫히면 씰링 스트립이 일정량의 압축을 겪게 되어 도어와 캐비닛 사이의 직접적인 충격을 방지할 뿐만 아니라 도어의 보호 등급을 효과적으로 향상시킵니다.

5. 접지 보호 시스템

접지 보호를 위해 전기 부품이 포함된 계기 도어는 연선 구리선을 사용하여 프레임에 안정적으로 연결됩니다. 동시에 모든 내부 장착 부품은 널링 나사를 통해 프레임에 연결됩니다. 이러한 방식으로 전체 캐비닛은 완전하고 지속적인 접지 보호 시스템을 형성하여 운영 및 유지 관리 인력의 안전을 보장합니다.

6. 표면 코팅

캐비닛 표면은 폴리에스테르 오렌지색 질감의 베이킹 페인트로 마감되었습니다. 이 코팅은 강력한 접착력과 좋은 질감을 제공하는 동시에 캐비닛 전체에 눈부심을 효과적으로 방지하는 부드러운 무광택 톤을 제공합니다. 이는 제품의 외관을 더욱 돋보이게 할 뿐만 아니라 근무 중인 직원에게 더욱 편안한 시각적 환경을 제공합니다.

7. 상단 덮개 및 리프팅 링

GGD 패널 상단의 네 모서리에는 4개의 리프팅 링이 있습니다. 이 리프팅 링은 장비의 취급 및 위치 지정을 용이하게 하기 위해 들어 올리고 운반하는 데 사용됩니다. 패널의 상단 커버는 분리 가능하며, 이 디자인을 통해 사용자는 필요할 때 현장에서 메인 버스바를 편리하게 조립하고 조정할 수 있도록 분리할 수 있습니다.

8. 보호 등급

GGD 저전압 패널의 표준 보호 등급은 IP30으로 대부분의 실내 환경 요구 사항을 충족합니다. 사용자의 작동 환경에 더 높거나 다른 수준의 보호가 필요한 경우 IP20에서 IP40까지 다른 보호 수준을 선택하여 다양한 작업 조건에 적응할 수 있습니다.

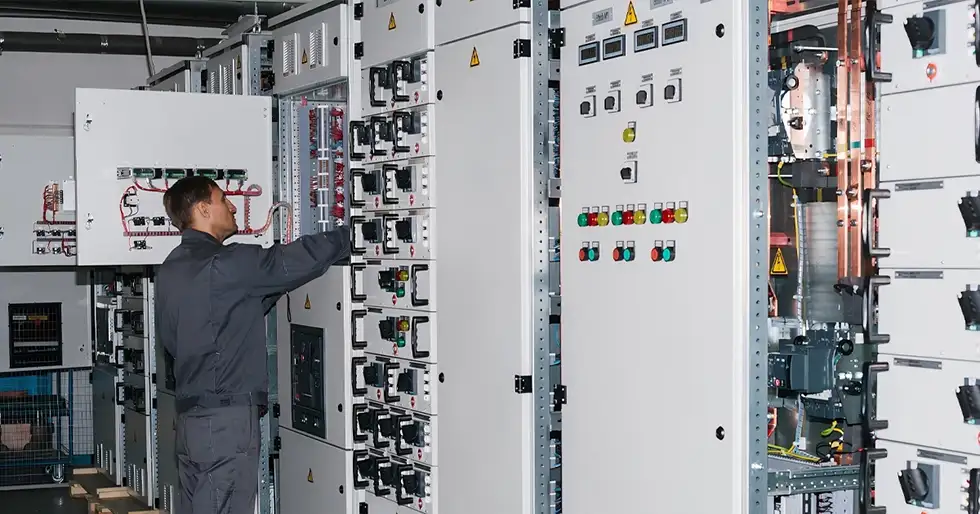

Ggd Low Voltage Switchgear Lv Panel

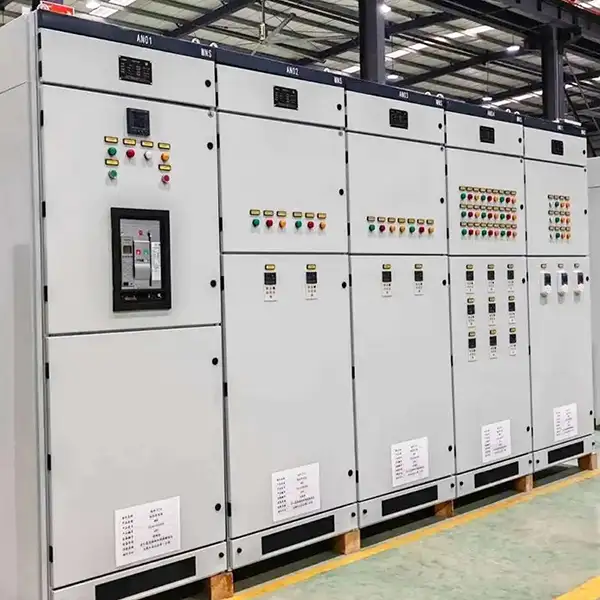

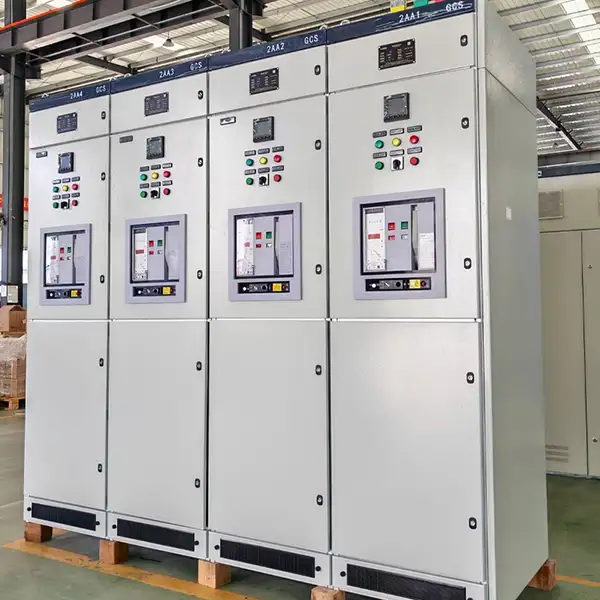

GGD 저전압 배전반 VS 인출형 배전반

특징	GGD(고정)	GCK/GCS/MNS(인출형)
건설	캐비닛에 직접 장착되는 고정형 구성 요소	인출형 기능유닛 완전 제거 가능
유지	전원을 끈 상태에서 유지 관리가 필요합니다. 구조가 간단하고 고장률이 낮음	실시간 유지보수 가능 - 다른 회로에 영향을 주지 않고 결함이 있는 장치를 예비 장치로 교체
비용	저렴한 비용, 경제적	더 높은 가격, 더 복잡한 구조
전형적인 애플리케이션	더 적은 수의 회로, 빈번한 유지 관리 요구 사항 없음	높은 전원 공급 연속성 요구 사항, 많은 회로, 빈번한 유지 관리

Ggd Low Voltage Switchgear Lv Panel

선택 및 주의사항

올바른 GGD 저전압 개폐기 LV 패널을 선택하는 것은 시스템 안전에 매우 중요합니다.

핵심 매개변수 일치: 먼저 실제 부하 전류 및 단락 전류를 기반으로 GGD1, GGD2, GGD3과 같은 적절한 모델을 선택합니다. 전류에 대해 20%의 마진을 허용하는 것이 좋습니다.

설치 및 열 방출: 3200a 이상의 고전류 애플리케이션의 경우 패널 깊이를 늘리는 것을 고려하십시오. 예를 들어 상단으로 나가는 캐비닛에는 1200mm 깊이가 필요할 수 있습니다. 유지보수 접근을 위해 저전압 패널 앞뒤로 최소 800mm의 간격을 유지하십시오.

환경 적응성: 고온, 다습 또는 먼지가 많은 환경의 경우 IP40과 같이 보호 등급이 더 높은 모델을 선택하십시오.

기능 및 확장성: 전력 모니터링 등 데이터 전송 요구 사항을 확인하고 향후 확장 요구 사항에 맞게 충분한 공간을 허용합니다.

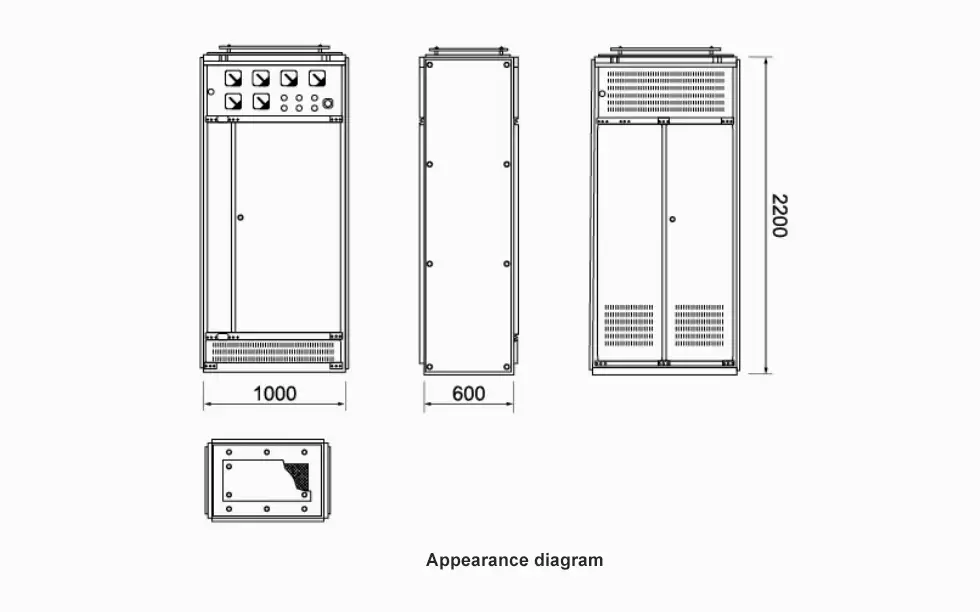

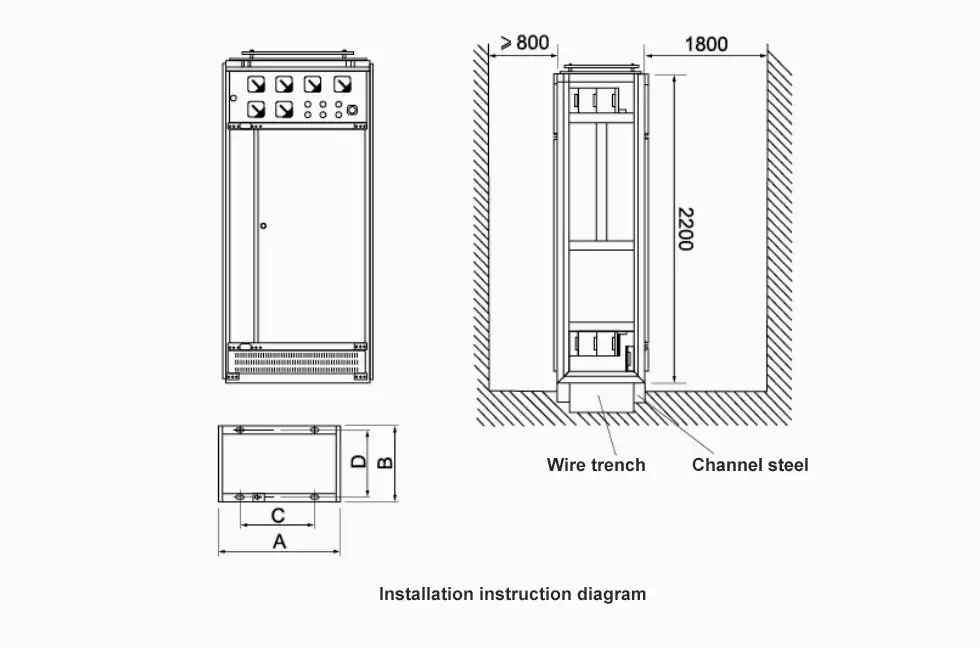

외관 및 설치 지침 다이어그램

Ggd Low Voltage Switchgear Lv Panel

GGD 코드	에이(mm)	B(mm)	C(mm)	D(mm)
GGD06	600	600	450	556
GGD06A	600	800	450	756
GGD08	800	600	650	556
GGD08A	800	800	650	756
GGD10A	1000	600	850	556
GGD10A	1000	800	850	756
GGD12	1200	800	1050	756
