MNS 인출형 저전압 배전반

주요 기술 매개변수

MNS 배전반의 구조는 무엇입니까?

MNS 저전압 스위치기어의 캐비닛 본체는 여러 개의 독립적인 구획으로 명확하게 나누어져 있어 오류 격리와 작동 안전을 보장할 수 있습니다.

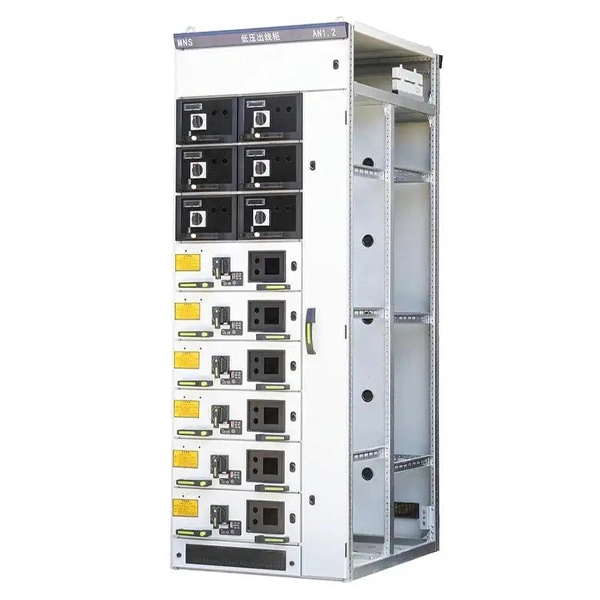

내각 프레임:MNS 배전반 캐비닛의 기본 구조는 함께 조립된 C형 프로파일로 구성됩니다. C형 프로파일은 모듈 설치 구멍으로 E=25mm의 강판을 구부려 만들어집니다. 모든 캐비닛 랙과 내부 파티션은 아연 도금 처리되어 있습니다. 주변 도어 패널과 측면 패널은 고전압 정전기 스프레이로 코팅되어 있습니다. 이 캐비닛 프레임은 높은 강도와 ​​유연성을 갖추고 있습니다.

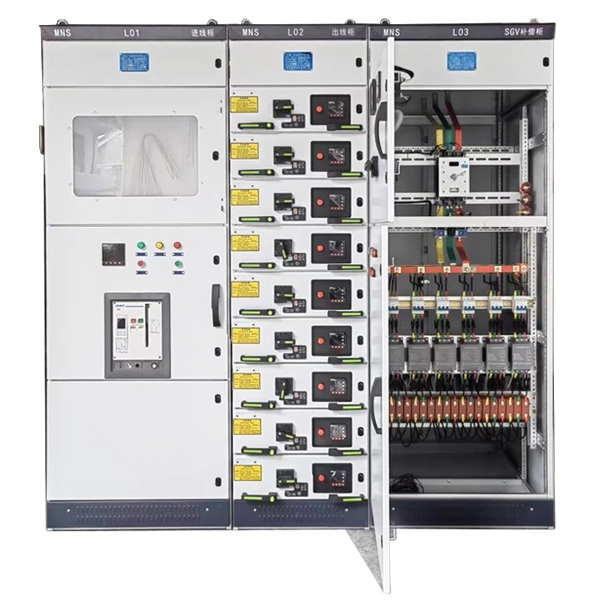

기능적 구획:

1. 수평 부스바 구획:캐비닛 후면에 위치하며 전력 수집 및 배전을 위한 주요 채널입니다.

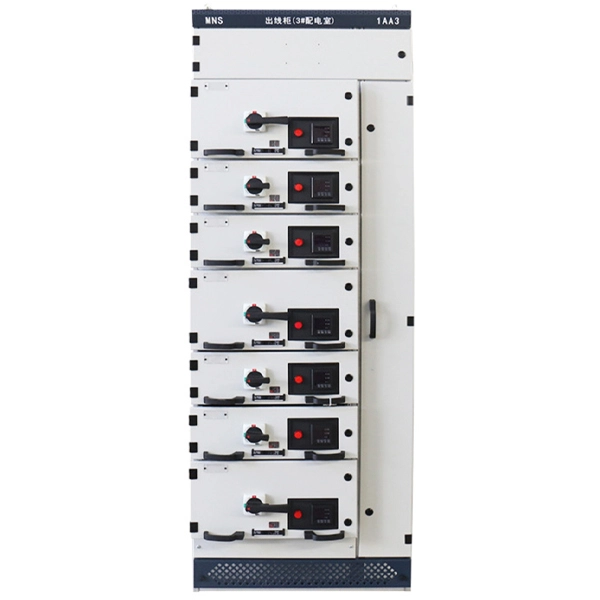

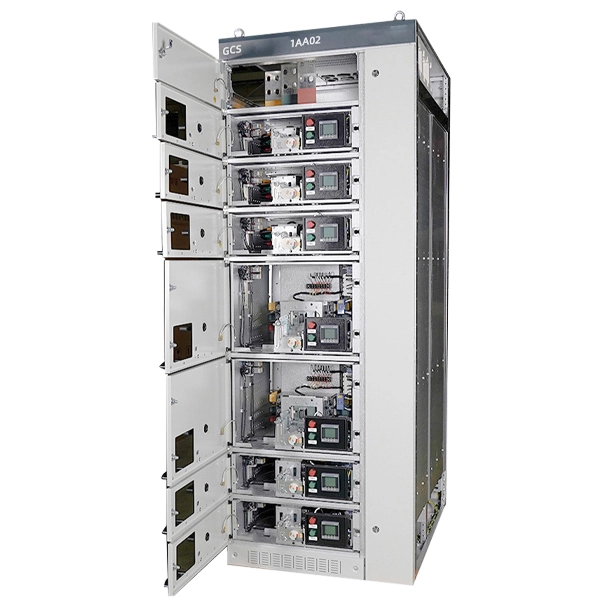

2. 기능 유닛 구획:캐비닛 전면에 위치하며 각각 독립적인 기능 모듈인 서랍 장치를 수용합니다.

3. 케이블 수납공간:캐비닛 전면 오른쪽 또는 하단에 위치하며 들어오고 나가는 케이블을 연결하는 데 사용됩니다.

제품 특성 및 장점:

1. 모듈성과 유연성:MNS 인출형 저전압 개폐 장치의 서랍 장치 높이는 모듈형 치수(예: 8E/4, 8E/2, 8E, 16E, 24E)를 기반으로 하며 유연한 구성이 가능합니다. 단일 캐비닛은 최대 36개의 회로를 수용할 수 있습니다(단면 작동).

2. 3위치 서랍 디자인:각 서랍에는 "연결됨", "테스트" 및 "연결 끊김"의 세 가지 위치가 있습니다.

연결됨:주 회로와 보조 회로가 모두 연결되어 있습니다. 장비는 정상적으로 작동합니다.

시험:주 회로 연결이 끊어지고 보조 회로만 연결됨 - 주 회로의 전원을 차단하지 않고도 제어 회로 테스트가 가능합니다.

연결이 끊김:주 회로와 보조 회로가 모두 연결 해제되었습니다. 유지 관리 또는 교체를 위해 서랍을 완전히 빼낼 수 있습니다.

3. 높은 안전성과 신뢰성:

기계적 인터록:MNS 배전반의 서랍 작동 핸들은 내부 회로 차단기와 연동되어 차단기가 열려 있을 때만 서랍이 움직일 수 있도록 하여 부하 시 작동을 방지할 수 있습니다.

4. 물리적 격리:스위치기어 구획은 강철판 또는 고강도 난연성 플라스틱 장벽으로 분리되어 결함 전파를 효과적으로 제한할 수 있습니다.

견고한 버스바 시스템:MNS 스위치기어의 수평 버스바는 뛰어난 동적 및 열 안정성으로 최대 100kA/1s의 단락 전류를 견딜 수 있도록 특별히 설계되었습니다.

지능형 기능:이 스위치기어는 원격 모니터링, 매개변수 측정(전류, 전압, 역률 등) 및 오류 조기 경고를 위해 스마트 계량기와 통신 모듈(예: Modbus, Profibus)을 통합할 수 있습니다.

5. 쉬운 설치 및 유지 관리:MNs 스위치기어 서랍은 롤러 가이드에서 작동하여 인발 저항이 낮고 한 사람이 작동할 수 있습니다. 케이블 수납공간은 넉넉한 공간을 제공하고 전면 또는 후면 연결을 지원하여 유지 관리가 용이합니다.

선택 및 사용 고려 사항

1. 기술적인 매개변수 매칭:총 부하 전력 및 다양성 계수를 기준으로 정격 전류를 결정합니다. 그리드의 단락 용량에 따라 적절한 차단 용량을 갖춘 스위칭 장치를 선택하십시오.

2. 기능 및 회로 구성:애플리케이션이 전력 센터(PC)인지 모터 제어 센터(MCC)인지 명확히 하고 적절한 서랍 유형과 크기를 선택합니다.

3. 환경 적응성:설치 환경(예: 깨끗하고 건조한 전기실 vs. 습하고 먼지가 많은 산업 작업장)에 따라 적절한 보호 등급(예: IP30, IP40, IP54)을 선택하십시오.

4. 서랍 유닛 구성:

1/4 단위:조명, 소전력 장비 등 소용량, 고밀도 회로용.

1/2 단위:팬, 펌프 제어 등 중용량 회로에 적합합니다.

1개 이상:고전력 장비 또는 수신 및 버스 타이와 같은 주요 회로에 사용됩니다.

설치 및 유지관리 포인트

1. 설치 환경:MNS 인출형 저전압 배전반은 폭발성, 부식성 가스, 먼지가 없는 실내에 설치해야 합니다. 기초는 수평이어야 하며 채널 강철 수준 오류는 1/1000 이내로 제어되어야 합니다.

2. 설치 절차:"준비 → 위치 지정 → 연결 → 시운전" 단계를 따르십시오. 메인 버스바를 연결한 후 전원을 공급하기 전에 절연 저항 테스트 및 기타 점검을 통해 정확성을 확인해야 합니다.

3. 운영 및 유지 관리:모든 작동 및 유지보수 작업은 교육을 받은 전문 전기 기술자가 수행해야 합니다. 일상적인 유지보수 시 정기적으로 서랍 플러그 접촉 부위의 과열 여부를 확인하고 기계적 연동 장치가 제대로 작동하는지 확인하며 패널 내부에 쌓인 먼지를 청소해야 합니다.

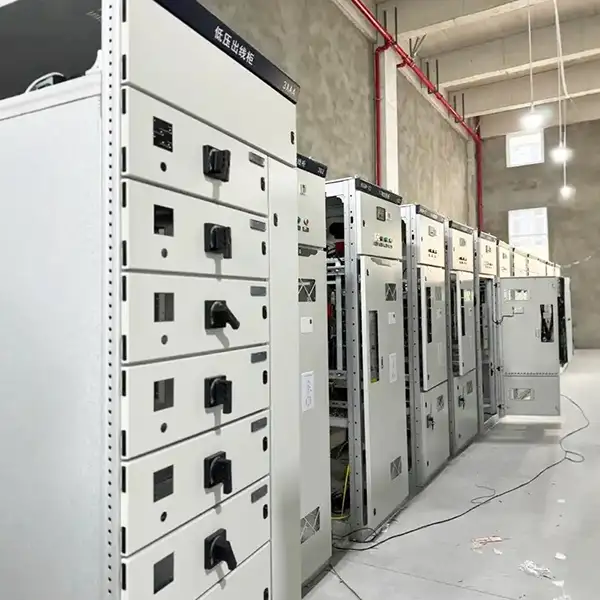

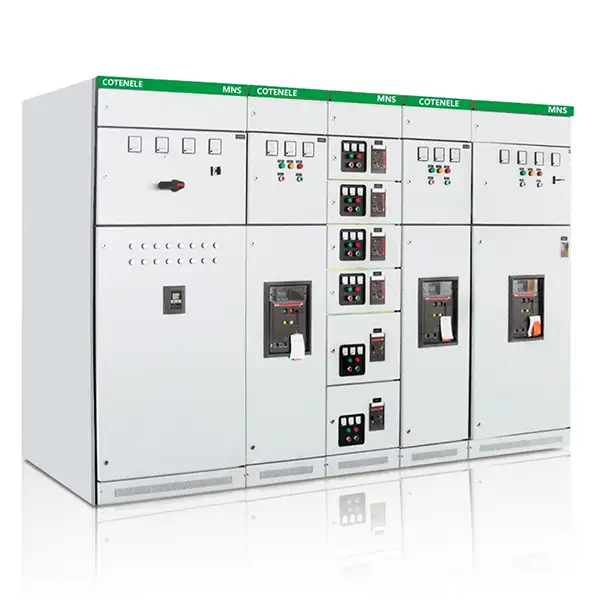

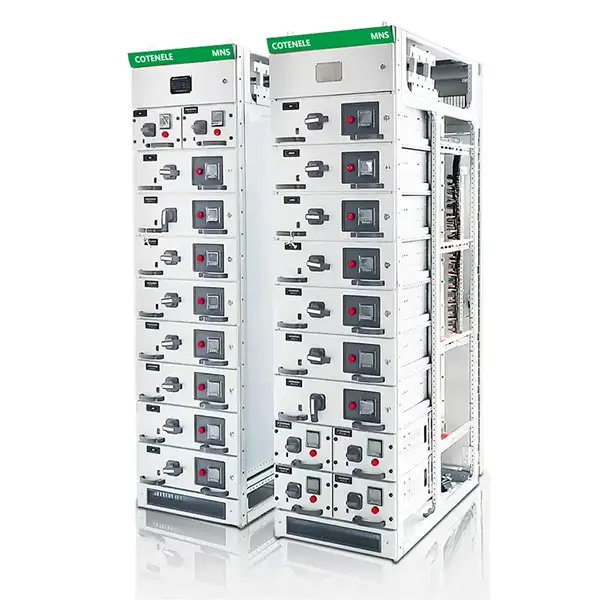

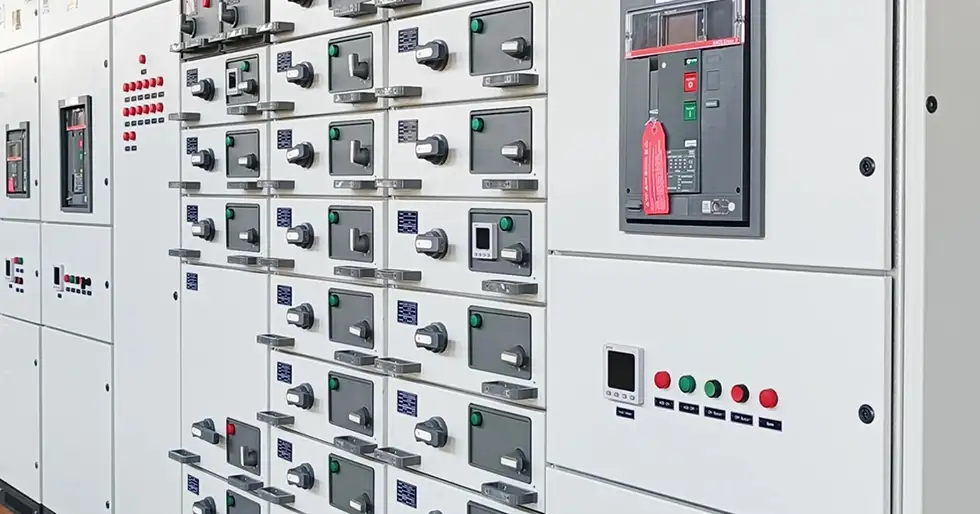

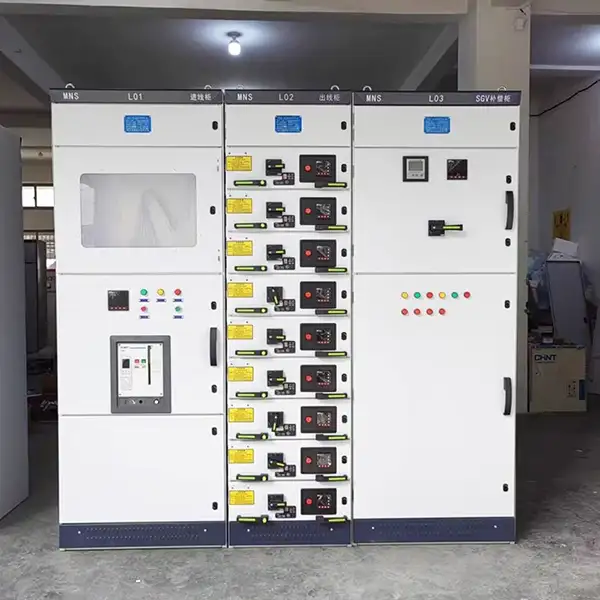

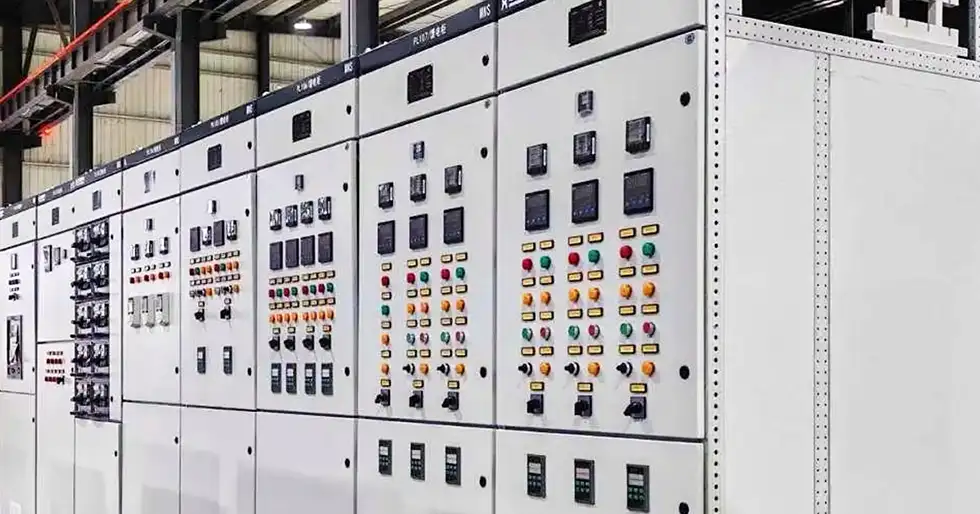

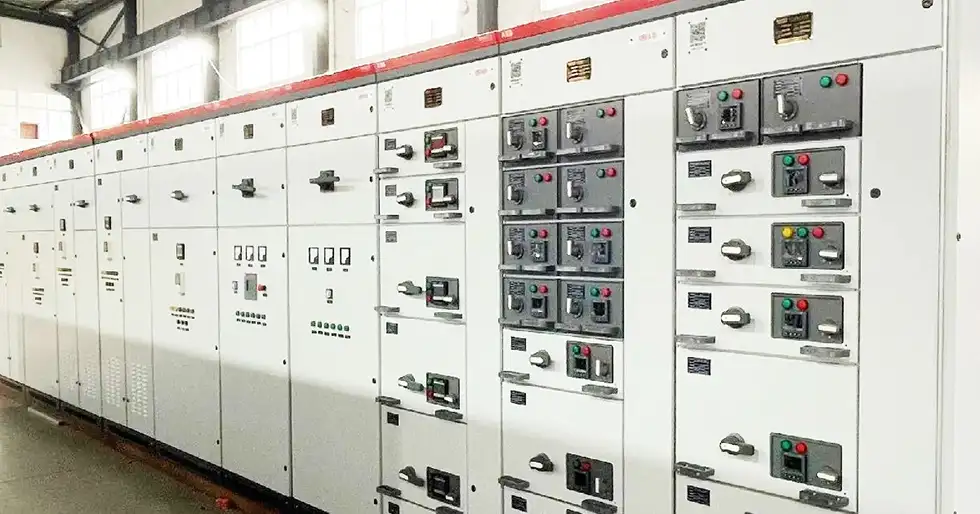

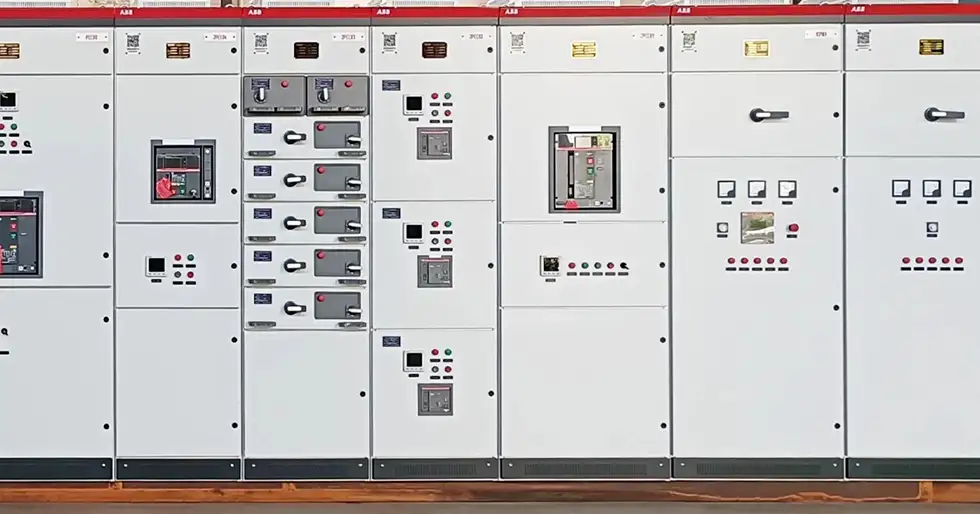

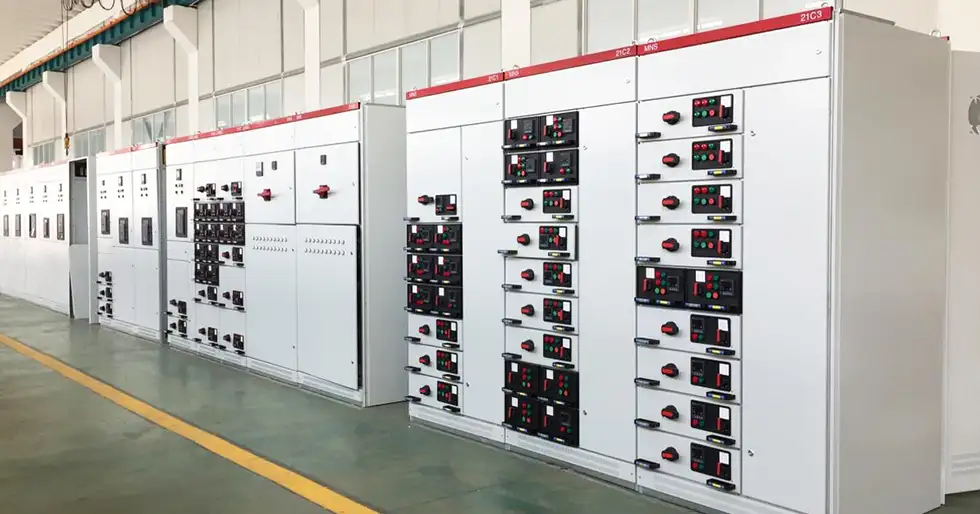

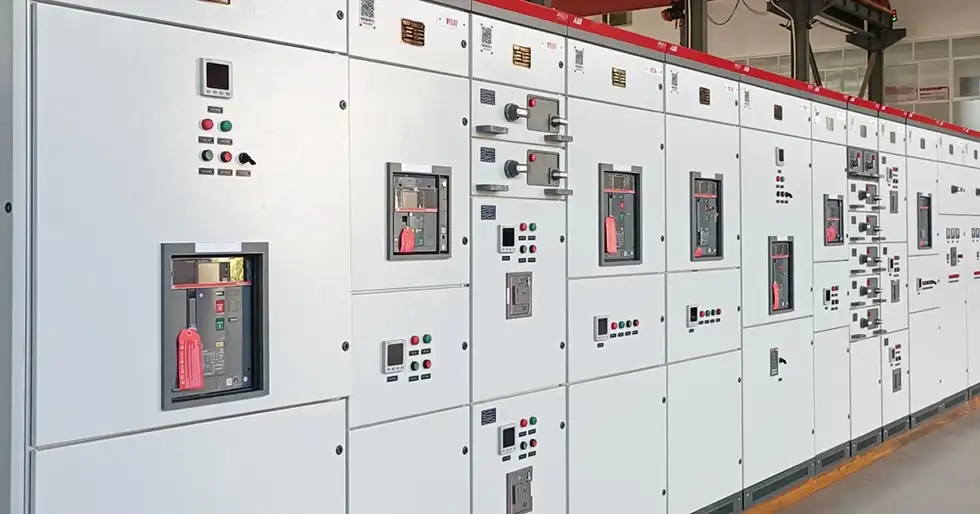

제품 쇼
