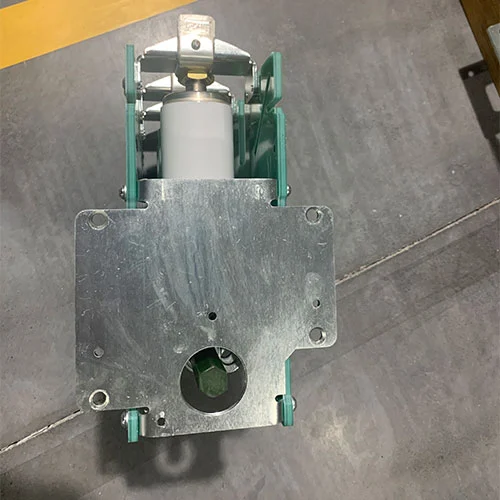

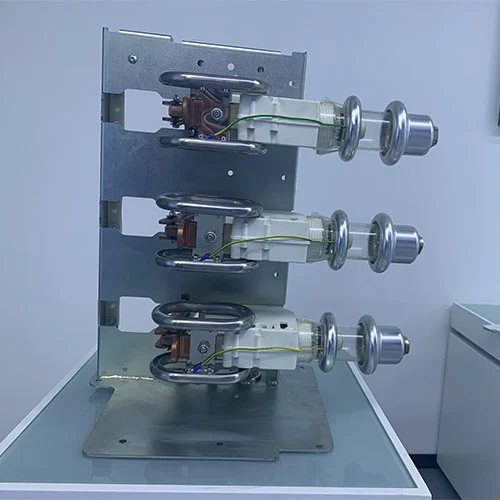

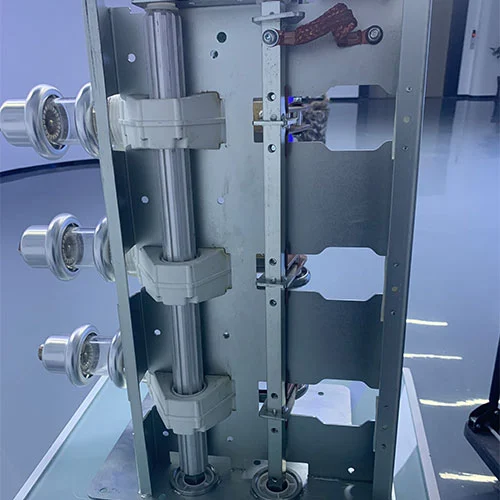

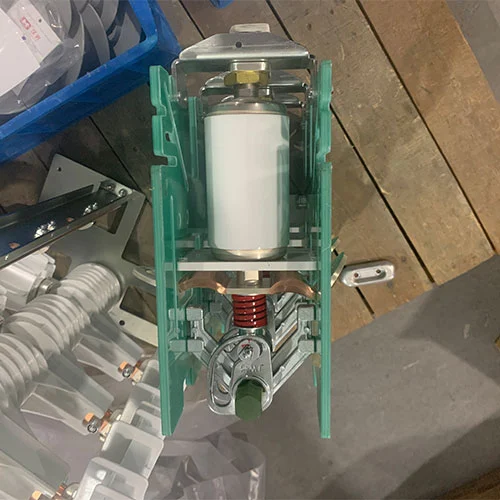

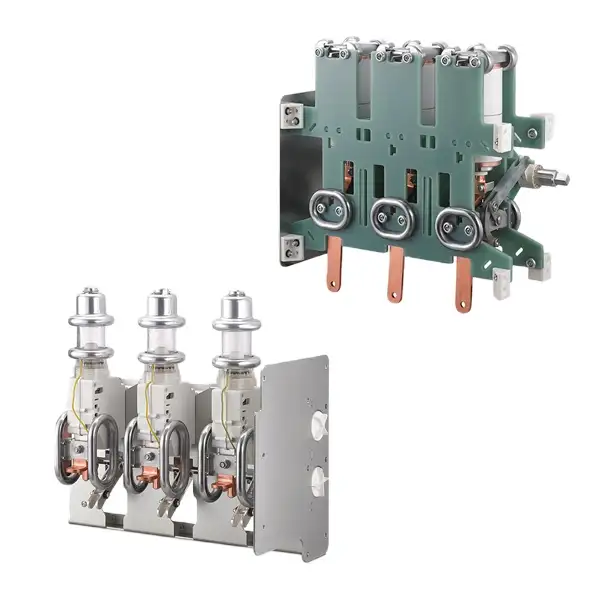

33KV 진공 회로 차단기(격리 스위치 포함)

Cotenele International Trade (Wenzhou) Co., Ltd.는 중국 전문 제조업체로서 중-고압 배전반에 대한 전문 솔루션을 제공합니다. 주요 제품인 KDV-40.5/630-20 시리즈 33kV 진공 차단기(절연 스위치 포함)는 친환경 중압 개폐 장치, 링 메인 유닛 및 배전 시스템에 널리 활용됩니다. 이 통합 어셈블리는 진공 회로 차단기와 절연 스위치를 결합하여 설치 용이성 및 긴 서비스 수명과 같은 다양한 이점을 제공합니다.

문의 보내기

제품 설명

"친환경" 또는 "SF₆-free" 스위치기어로 알려진 친환경 스위치기어는 운영 우수성과 환경적 책임을 결합하여 탄력적이고 지속 가능한 전기 인프라에 대한 요구 사항을 충족합니다. KDV-40.5/630-20 시리즈 33kV 진공 회로 차단기(격리 스위치 포함)는 진공 회로 차단기와 단로기를 통합하여 다음을 제공합니다.

1. 설치가 쉽고 유지보수가 최소화됩니다.

2. 긴 수명과 높은 신뢰성

3. 컴팩트하고 비용 효율적인 디자인

4.친환경 SF₆-free 솔루션

이 제품은 고전압 장비에 대한 중국 국가 표준을 충족하며 견고한 단락 및 기계적 내구성 성능을 제공합니다.

주요 장점

VCB 단시간 내성: 20kA/4s 또는 25kA/3s

VCB 기계적 내구성: 10,000회 작동

단로기 및 접지 스위치 기계적 내구성: 3,000회 작동

접지 스위치 단시간 내성: 20kA/4s.

제품 모델

KD	V	40.5	630	20
회사 암호	메커니즘을 갖춘 진공 회로 차단기	정격 전압	정격 현재의	정격 단시간 내전류

진공 차단기란 무엇입니까?

진공차단기는 고진공 환경에서 아크를 소멸시켜 전류를 안전하게 차단하도록 설계된 중압 배전반의 핵심 부품입니다.

작동 방식:단락과 같은 결함이 발생하면 밀봉된 진공 차단기 내부의 접점이 분리됩니다. 진공 환경에는 아크를 유지하는 가스 분자가 부족하여 아크가 거의 즉시 소멸됩니다.

장점:

높은 신뢰성과 긴 서비스 수명

최소한의 유지 관리 요구 사항

고장 전류에 대한 우수한 차단 용량

환경 친화적인:기존 SF₆ 회로 차단기와 달리 VCB는 강력한 온실가스인 육불화황을 사용하지 않으므로 현대식 개폐 장치에 지속 가능한 선택이 됩니다.

애플리케이션:VCB는 산업 플랜트, 변전소, 지하철 시스템 및 재생 에너지 프로젝트를 포함한 중전압 배전용 공기 절연 및 가스 절연 개폐 장치에 널리 사용됩니다.

스위치 단로기 란 무엇입니까?

스위치 단로기는 중전압 개폐 장치의 회로를 안전하고 눈에 띄게 분리하는 데 사용되는 핵심 구성 요소입니다.

주요 기능:

정상 조건에서 정격 부하 전류 전달 및 차단/개폐

오류 조건에서 지정된 기간 동안 단락 전류를 전달합니다.

VCB와의 통합:진공 회로 차단기와 결합하면 단로기는 VCB가 전류를 차단한 후 회로의 일부를 물리적으로 격리하여 유지 관리 작업을 위한 안전한 격리 간격을 보장합니다.

다재:공기 절연 및 가스 절연 개폐 장치에 사용할 수 있는 스위치 단로기는 전력망의 안전한 작동, 분할 및 유연성에 필수적입니다.

이익:작동 안전성을 강화하고 전체 시스템의 전원을 차단하지 않고도 유지 관리가 가능하며 친환경적인 배전반 설계를 지원합니다.

응용

절연 스위치가 있는 33KV 진공 회로 차단기는 산업 전반에 걸쳐 널리 사용됩니다.

애플리케이션	설명
발전 및 변전소	발전기, 변압기 및 배전선을 보호합니다.
산업시설	모터 및 생산 라인을 보호합니다.
상업 인프라	병원, 데이터 센터, 사무실 단지의 스위치기어 보호
재생에너지	풍력 및 태양열 발전소의 개폐기 보호
철도 전기화	안전한 견인 전원 공급 보장

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	11-12
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.1
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

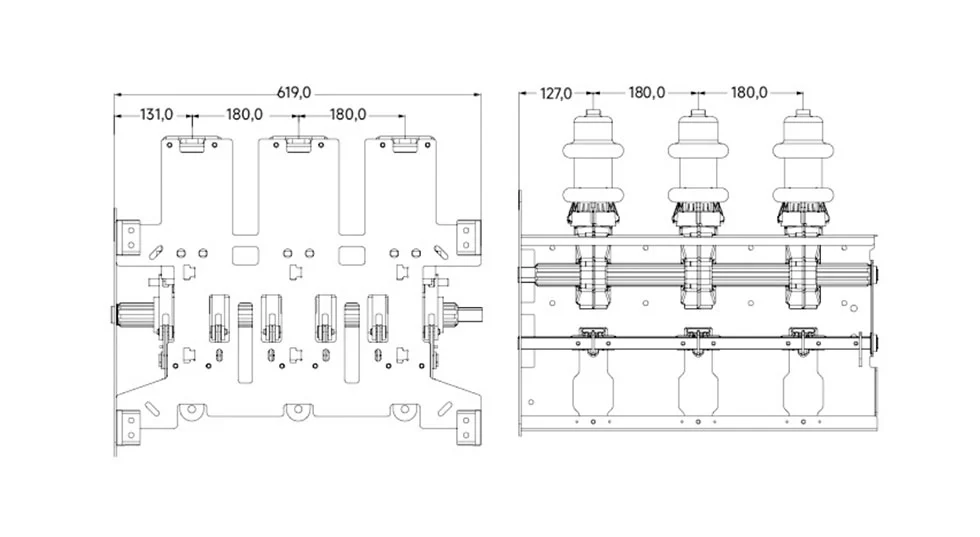

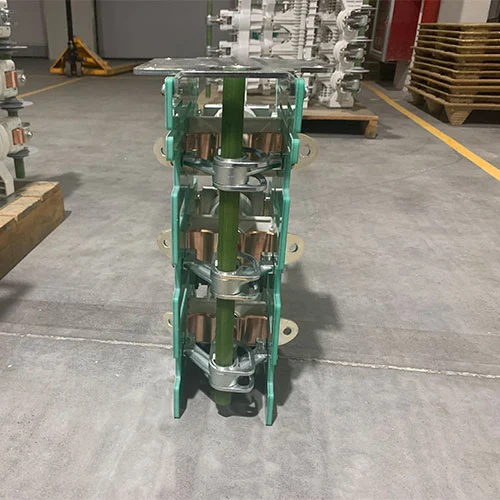

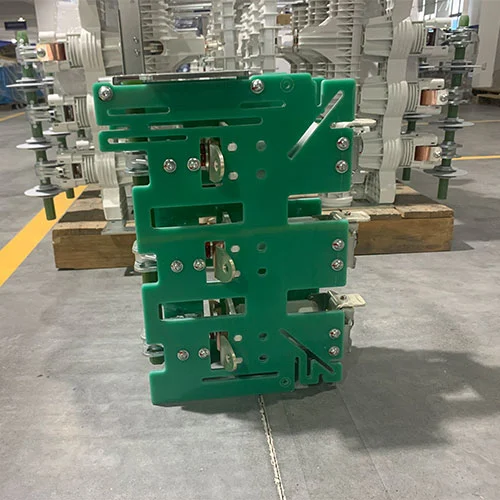

외관 및 치수

33kv Vacuum Circuit Breaker With Isolating Switch

FAQ

Q1: 진공 회로 차단기가 기존 일반 차단기보다 환경 친화적인 이유는 무엇입니까?

진공 회로 차단기의 환경 친화적인 주요 장점은 아크 소호 매체입니다. 진공 차단기는 고진공을 사용하여 작동하므로 SF₆ 배출 위험이 없지만 일반 차단기는 지구 온난화 지수가 매우 높은 물질인 SF₆ 가스를 사용합니다.

Q2: 통합 장치에서 셧다운 중에 어떤 장치가 먼저 작동합니까?

A: 진공 회로 차단기는 부하 또는 결함 상태에 상관없이 항상 전류를 안전하게 차단하기 위해 먼저 작동합니다. VCB가 회로를 연 후에만 스위치 단로기를 작동하여 가시적인 물리적 격리를 제공해야 합니다.

Q3: 스위치 단로기가 고장 전류를 차단할 수 있습니까?

A: 아니요. 스위치 단로기는 오류 전류를 차단하도록 설계되지 않았습니다. 그 역할은 전원이 차단된 회로에 절연을 제공하는 것입니다. 오류 차단은 항상 전용 회로 차단기에 의해 수행되어야 합니다.

Q4: 빈번한 스위칭 애플리케이션에서 VCB를 사용하면 어떤 주요 이점이 있습니까?

A: 진공 회로 차단기는 전기적, 기계적 작동 수명이 뛰어납니다. 진공 아크 중단으로 인해 접점 부식이 최소화되므로 산업 또는 커패시터 스위칭 작업에서 흔히 발생하는 빈번한 스위칭 작업을 높은 신뢰성과 최소한의 유지 관리로 처리할 수 있습니다.

Q5: 공기 절연 단로기와 가스 절연 단로기의 차이점은 무엇입니까?

A: 공기 절연 단로기는 공기를 절연 매체로 사용하며 다양한 중압 실내 친환경 개폐 장치 및 링 본체에 일반적입니다. 가스 절연 단로기는 일반적으로 SF₆와 같은 가스를 절연 매체로 사용하고 밀폐된 챔버에 장착되며 크기가 매우 작습니다.

Q6: VCB의 진공 차단기는 어떻게 작동합니까?

A: 접점이 분리되면 이온화된 금속 증기로 인해 아크가 형성됩니다. 진공 상태에서는 아크를 유지하는 가스 분자가 없기 때문에 이 증기는 접촉 표면으로 빠르게 다시 응축됩니다. 이로 인해 일반적으로 첫 번째 전류 제로 크로싱 내에서 매우 빠른 아크 소멸이 발생합니다.

Q7: 이러한 결합 솔루션이 스마트 그리드 애플리케이션에 적합합니까?

답: 물론이죠. 최신 VCB 및 모터 작동식 단로기에는 센서와 지능형 전자 장치를 장착할 수 있습니다.
이러한 전자 장치는 원격 작동, 상태 모니터링 및 자동화된 스마트 그리드 시스템으로의 원활한 통합이 가능하며 이러한 기능은 전력망 안정성과 관리를 향상시킬 수 있습니다.

Q8: 프로젝트에 절연 스위치가 있는 33kV 진공 회로 차단기를 선택할 때 어떤 주요 사양을 확인해야 합니까?

A: 중요한 매개변수에는 시스템 전압 및 전류 정격, VCB의 단락 차단 용량, 두 장치의 기계적 내구성(작동 횟수), 작동 메커니즘 유형(스프링, 모터) 및 단로기가 환경 및 공간 목표를 충족하는 데 필요한 절연 매체(공기 또는 가스)가 포함됩니다.
