33KV 중압 차단기 작동 메커니즘

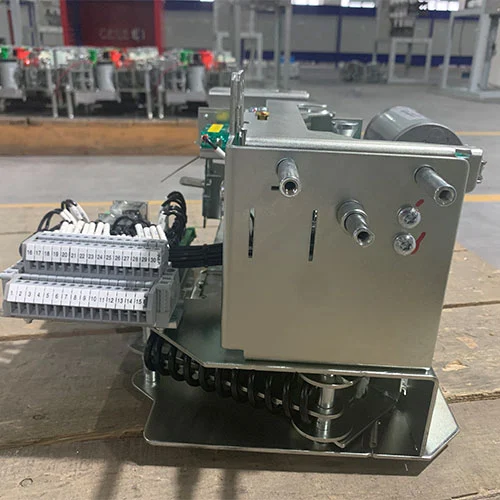

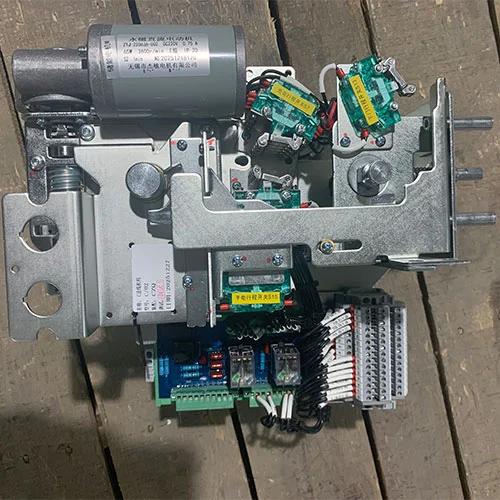

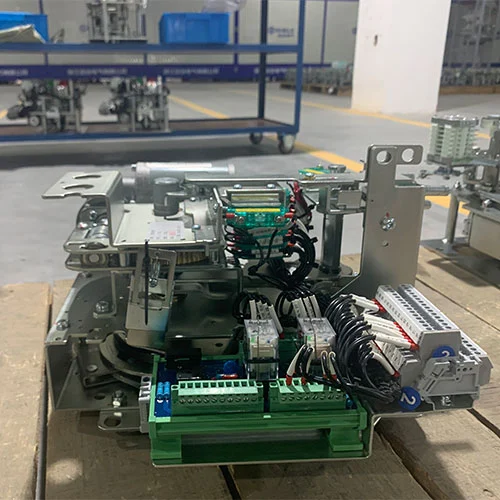

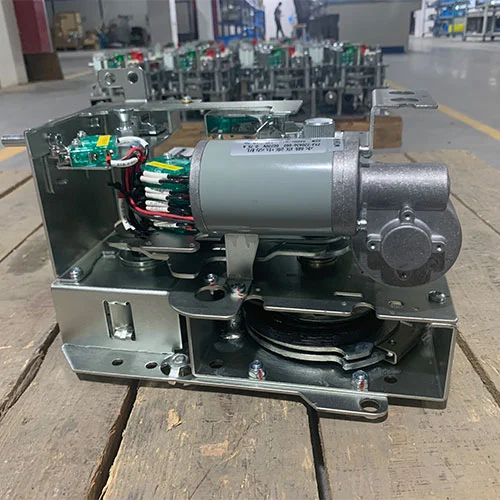

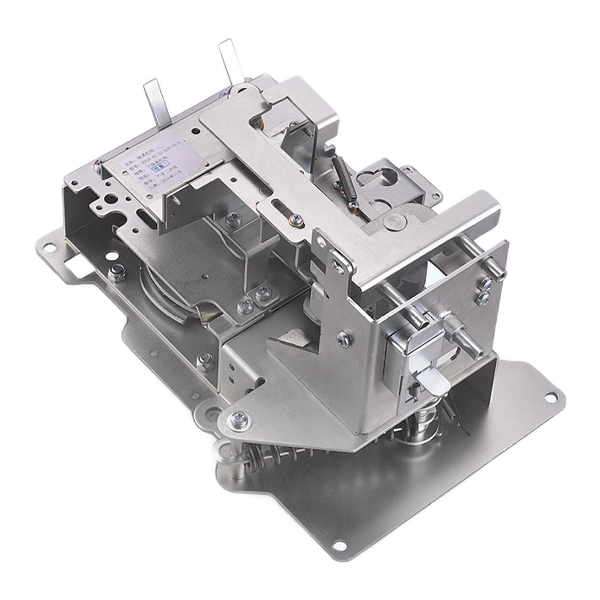

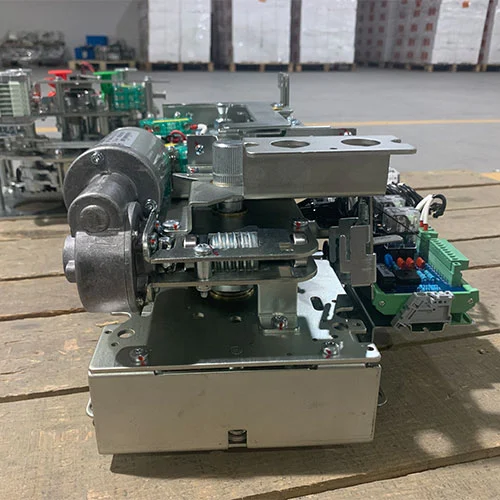

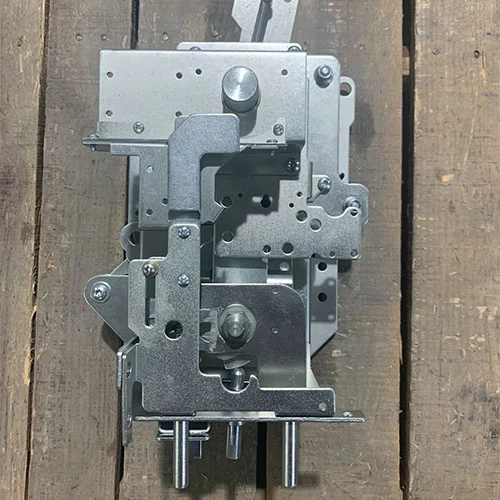

KDCM-40.5/630-20-X 시리즈 33KV 중압 회로 차단기 작동 메커니즘은 주 회로 차단기의 개폐를 제어하는 회로 차단기 액추에이터로서 중압 배전 시스템의 중요한 구성 요소입니다. 중국 전문 공급업체인 Cotenele에서 제조한 이 작동 메커니즘은 닫힘용 인장 스프링과 열림용 압축 스프링이라는 독특한 이중 스프링 시스템을 활용합니다. 이 이중 스프링 시스템은 회로 차단기의 안정적인 작동을 보장합니다.

문의 보내기

제품 설명

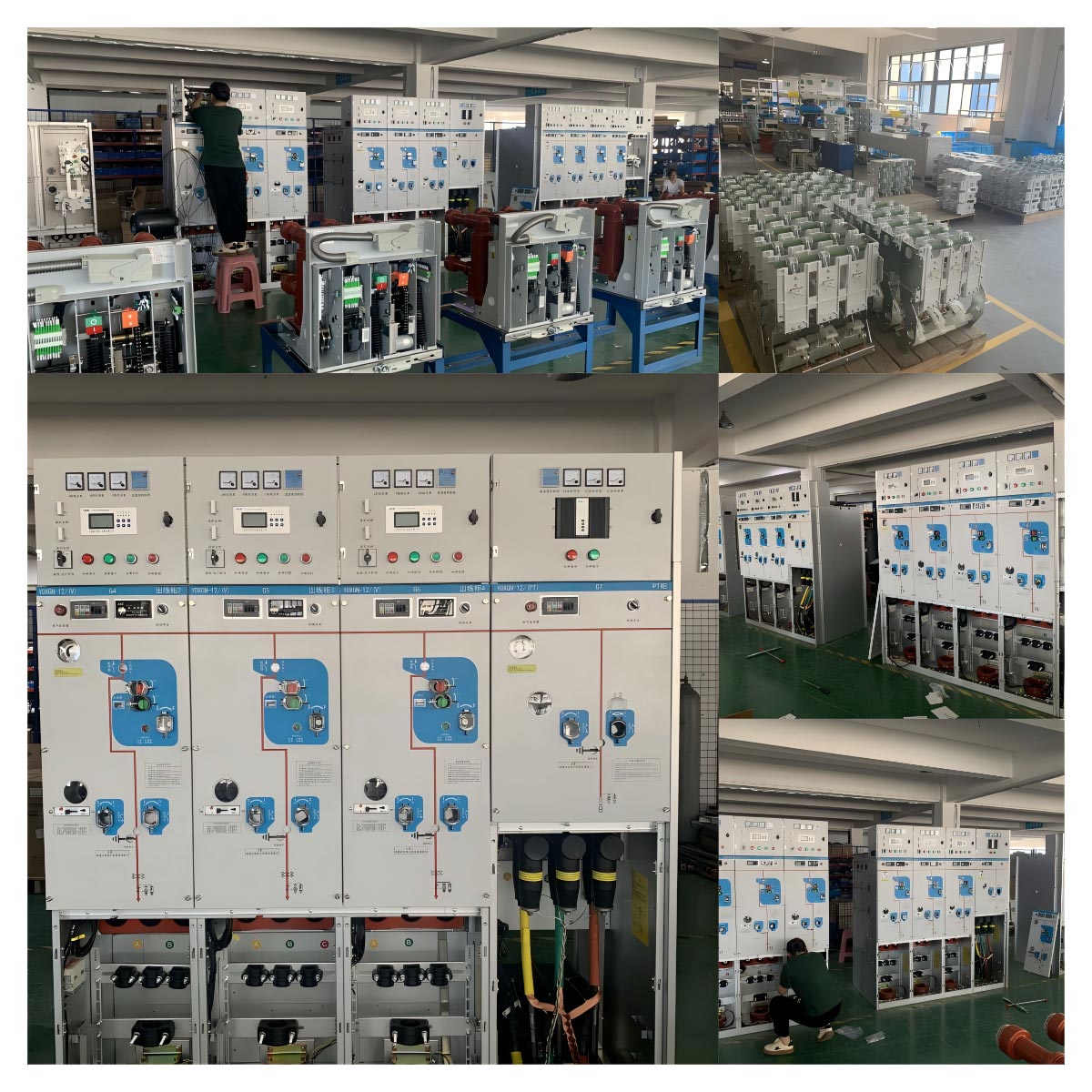

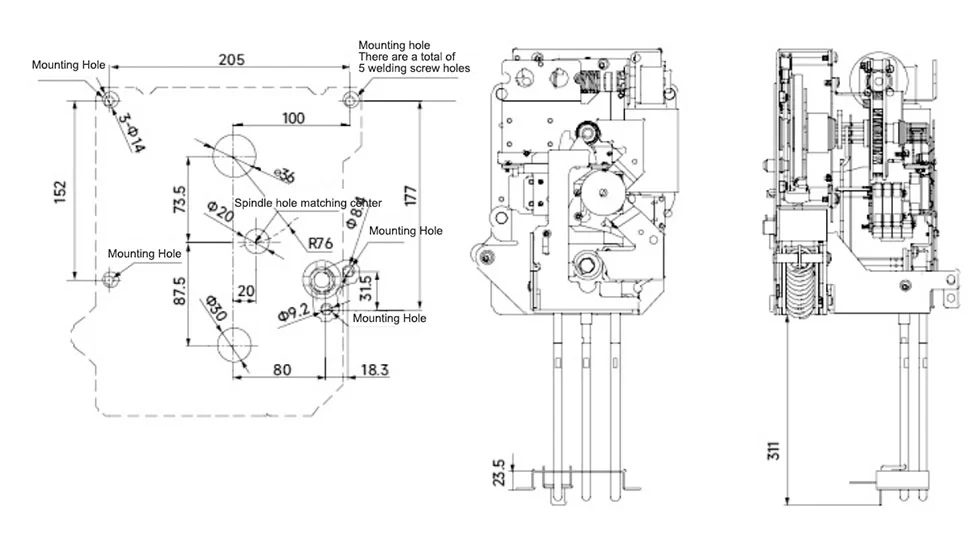

KDCM-40.5/630-20-X 33kV 중압 회로 차단기 작동 메커니즘은 RMU(Ring Main Unit), GIS(가스 절연 개폐 장치) 및 AIS(공기 절연 개폐 장치)를 포함한 12kV~40.5kV 개폐 장치 시스템용으로 설계된 고신뢰성 액추에이터입니다.

Cotenele International Trade(Wenzhou) Co., Ltd에서 설계 및 제조한 이 메커니즘은 이중 스프링 저장 에너지 시스템(폐쇄 인장 스프링 + 개방 압축 스프링)을 통합하여 변전소, 재생 에너지 프로젝트 및 산업용 그리드와 같은 까다로운 배전 환경에서 빠르고 안정적이며 반복 가능한 스위칭 성능을 보장합니다.

1.10,000회 이상의 기계적 수명

2. 작업자 속도에 관계없이 안정적인 작동

3. 진공 및 SF₆ 회로 차단기용으로 설계됨

4. 풍력, 태양광, 철도, 광산 프로젝트에서 입증됨

제품 모델

KD	S	CM	40.5	630	20	X
회사 암호	친환경 패널	수신 패널 기구	정격 전압	정격 현재의	정격 단시간 내전류	하부 절연체

실제 프로젝트에서 이 메커니즘이 왜 그렇게 중요한가요?

중압 배전 시스템에서는 작동 메커니즘이 회로 차단기의 신뢰성을 직접적으로 결정합니다.

우리 프로젝트에는 다음이 포함됩니다:

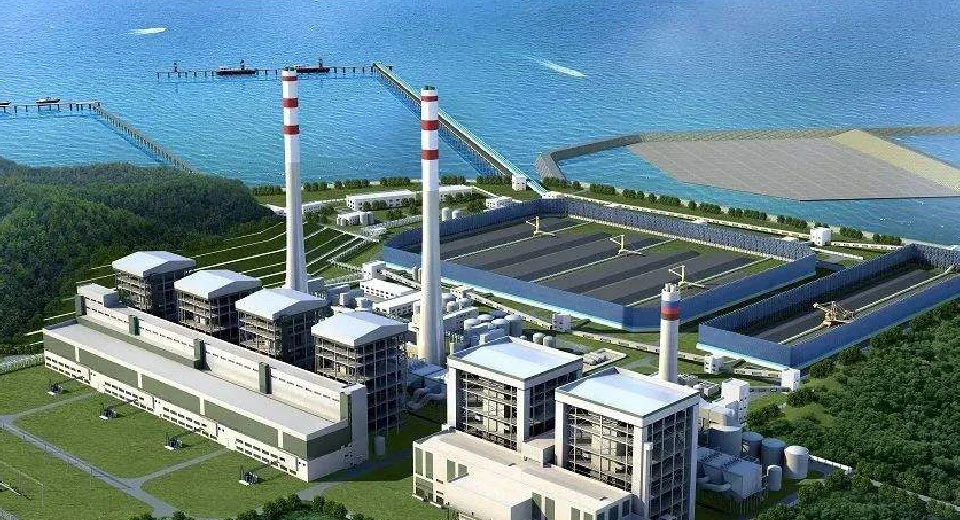

110kV 변전소

33kv Medium Voltage Circuit Breaker Operating Mechanism

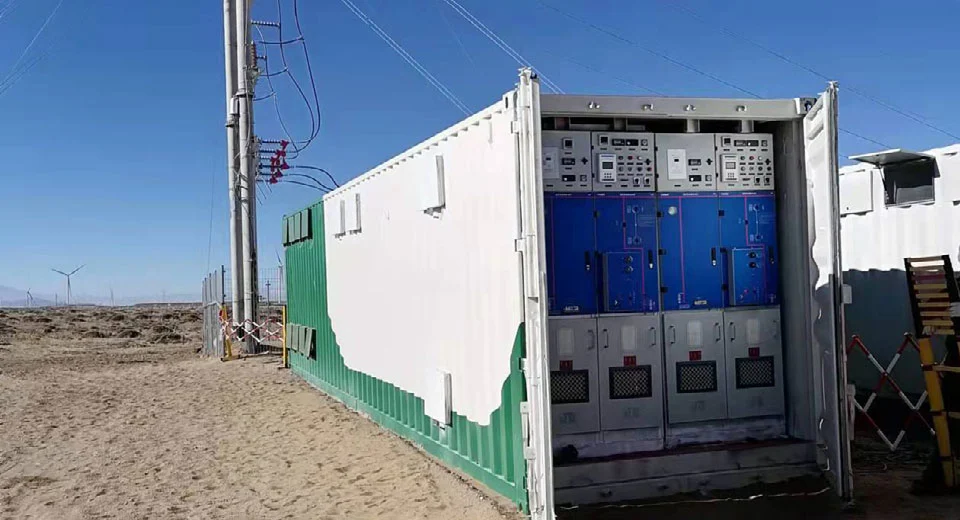

해상풍력제어센터

33kv Medium Voltage Circuit Breaker Operating Mechanism

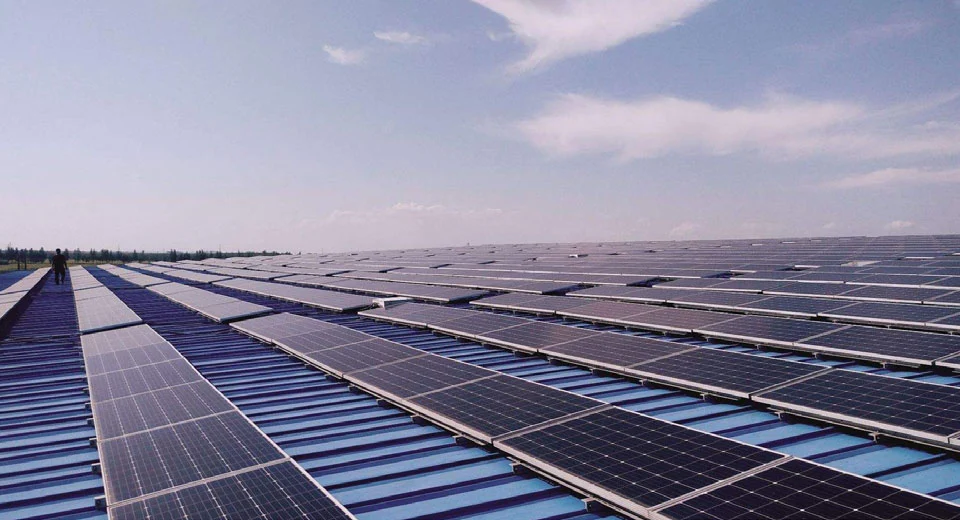

대규모 태양광발전소(GW급)

33kv Medium Voltage Circuit Breaker Operating Mechanism

과거 프로젝트 경험에 따르면 회로 차단기 고장의 70% 이상이 기계적 불안정이나 작동 지연과 관련이 있습니다.

따라서 당사의 33kV 중압 회로 차단기 작동 메커니즘은 다음 특성에 중점을 둡니다.

일관된 고속 응답

빈번한 스위칭 작동에 따른 기계적 내구성

오작동을 방지하는 안전 장치 연동 메커니즘

운영 지침:

메커니즘의 적절한 작동은 안전과 장비 수명을 위해 매우 중요합니다. 다음 지침에서는 수동 작업에 대한 표준 절차를 간략하게 설명합니다.

A. 에너지 저장(충전)

수동 조작:메커니즘의 오른쪽 하단에 있는 충전 샤프트에 전용 작동 핸들을 삽입합니다. 핸들을 시계방향으로 돌려 '딸깍' 소리가 들리면 핸들을 돌린 후 정지하세요. 이는 에너지 저장 장치가 잠겨 있음을 의미합니다. '충전/방전' 표시가 '충전' 상태를 표시하는지 확인하세요.

전기적 작동:보조 제어 회로가 올바르고 전원이 먼저 켜져 있는지 확인해야 합니다. 차단기 액츄에이터에 전원이 공급되면 모터가 자동으로 회전합니다. 충전이 완료되면 자동으로 정지됩니다.

나. 영업종료

수동:녹색 푸시 버튼을 세게 누르세요. 닫힘 스프링은 에너지를 방출하여 차단기를 닫힘 위치로 이동시킵니다. "닫힘" 상태를 확인하려면 메커니즘의 기계적 표시기를 관찰하십시오.

전기 같은:작동 액추에이터는 닫힌 전자기 코일에 전기 신호를 제공합니다. 전자기 피스톤이 잠금 버클에 부딪혀 회로 차단기 액추에이터가 재설정되며 프로세스는 수동 조작과 정확히 동일합니다.

다. 개업운영

수동:빨간색 버튼을 세게 누르세요. 스프링을 열면 저장된 에너지가 방출되어 회로 차단기가 열린 위치로 점프하게 됩니다.

전기 같은:개방(션트 트립) 솔레노이드 코일에 신호를 보냅니다. 차단기가 즉시 열립니다.

규정 준수 참고 사항

아이솔레이터가 있는 경우 모든 작업은 인터록 순서에 따라 수행되어야 합니다. 33KV 중압 회로 차단기 작동 메커니즘은 위험한 스위칭 구성으로 이어질 수 있는 작동을 방지하도록 설계되었습니다. 이 장비는 GB1984 및 GB/T1985를 포함한 국제 표준에 따라 설계되어 고전압 AC 네트워크의 성능 및 안전 규정 준수를 보장합니다.
