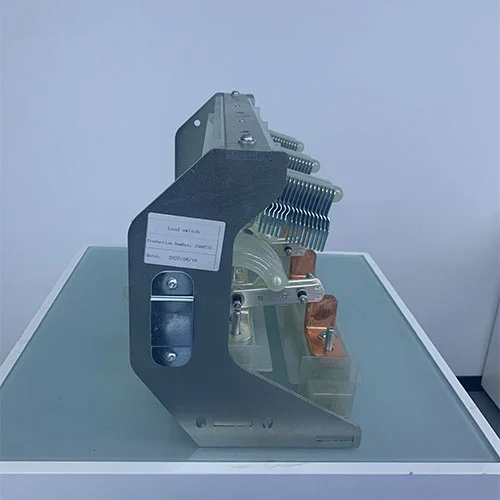

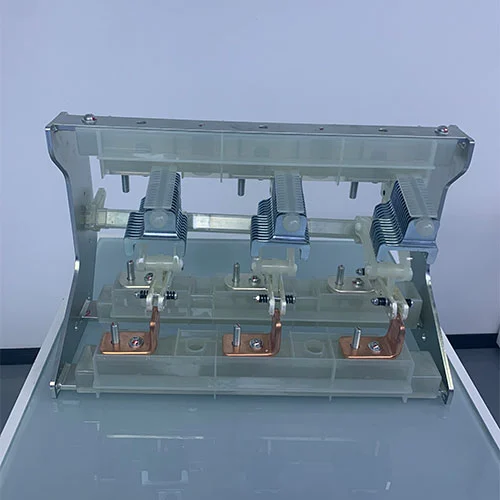

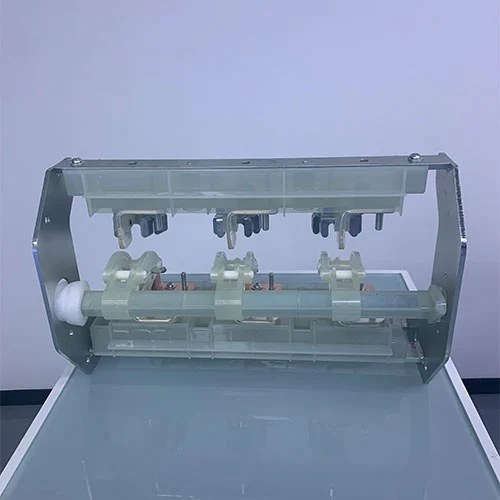

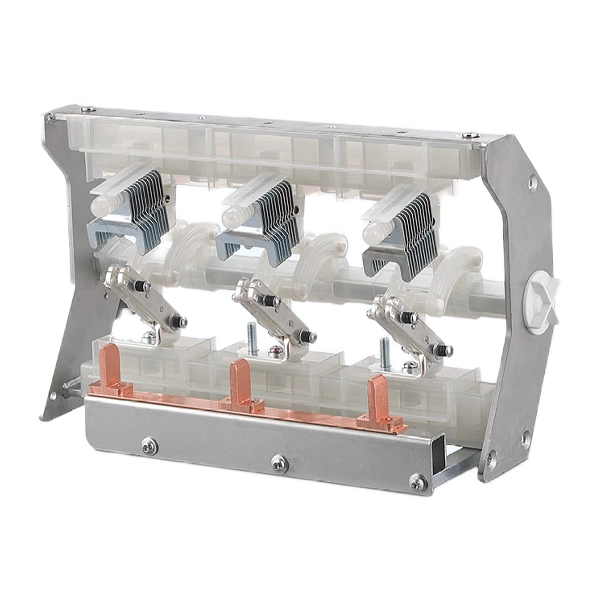

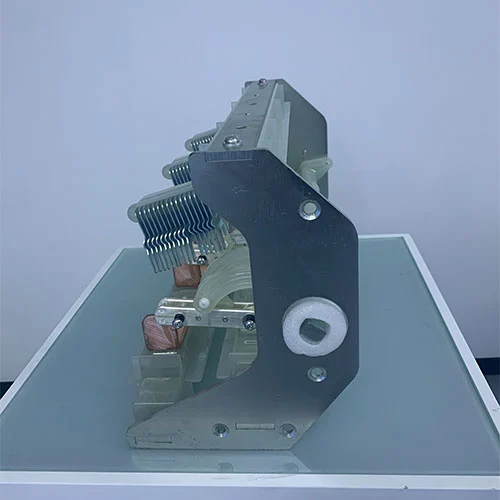

부하 차단 스위치가 있는 22kV 진공 회로 차단기

링 메인 유닛(RMU)은 특히 공간이 제한된 도시 지역에서 배전 네트워크용으로 널리 사용되는 솔루션입니다. 이 장치는 작고 견고하며 안정적인 스위치기어 솔루션을 제공합니다. 부하 차단 스위치가 장착된 22kV 진공 차단기는 친환경 링 본체 및 중압 개폐 장치의 필수 구성 요소입니다. 이는 일반 부하 조건에서 회로에 안전하게 전원을 공급하고 차단하도록 특별히 설계되었습니다.

RMU 설계의 기술 발전

링 메인 유닛 기술의 개발은 부하 회로 차단기 설계의 발전과 밀접하게 동기화됩니다. 최신 RMU에는 일반적으로 밀봉된 스테인리스강 탱크에 진공 부하 차단 스위치 또는 육불화황 가스 절연 스위치가 장착되어 있습니다. 이 구성을 통해 장비는 서비스 수명 동안 유지 관리가 필요 없이 정상적으로 작동합니다.

신뢰성 및 오류 격리

RMU의 주요 장점 중 하나는 네트워크 운영자가 영향을 받지 않는 고객에게 전원 공급을 중단하지 않고 배전 시스템을 분할하고, 결함 영역을 격리하고, 장비 유지 관리를 수행할 수 있다는 것입니다. 이 기능은 현대 전력 네트워크에서 기대하는 높은 신뢰성 표준을 충족하는 데 매우 중요합니다.

향상된 안전성과 컴팩트한 디자인

RMU에 사용되는 부하 차단 스위치는 다른 스위칭 장치에 비해 뚜렷한 이점을 제공합니다. 혁신적인 3위치 스위치 구성을 통해 가시적인 절연 및 통합 접지를 제공하면서 정상적인 부하 전류를 차단할 수 있습니다. 단일 장치 내의 이러한 기능 조합은 RMU의 작은 설치 공간에 크게 기여하여 공간이 제한된 설치에 이상적입니다. 적용 분야에는 조립식 변전소, 풍력 타워 설치 및 도시 유통 센터가 포함됩니다.

모델과 의미

부하 차단 스위치의 작동 원리

부하 차단 스위치가 있는 22kV 진공 회로 차단기의 주요 기능은 전류가 흐르는 동안 접점이 분리될 때 형성되는 전기 아크를 관리하는 것입니다. 부하 차단 스위치가 부하 상태에서 열리면 분리된 접점 사이의 이온화된 공기를 통해 전류가 순간적으로 계속되고 온도가 수천 도에 달하는 아크가 생성됩니다. 접점 침식, 절연 손상 및 잠재적인 장비 고장을 방지하려면 밀리초 이내에 효과적인 아크 소멸이 매우 중요합니다.

RMU용 최신 부하 차단 스위치는 SF6 가스 차단과 진공 차단이라는 두 가지 주요 기술을 통해 아크 소멸을 달성합니다.

SF6 절연 링 메인 유닛 또는 개폐 장치에서 이러한 접점 구성 요소는 육불화황 가스가 들어 있고 압력이 제어되는 밀봉 용기에서 작동합니다. SF6 가스는 자유 전자를 쉽게 포착하고 아크 경로를 빠르게 탈이온화하며 유전 강도를 복원하는 전기 음성 특성을 갖고 있기 때문에 이러한 가스 아크 소광 특성은 매우 뛰어납니다. 부하 차단 스위치의 접점이 분리되면 SF6 대기 내에서 아크가 형성되고 가스의 열 전도성과 화학적 특성이 결합하여 밀리초 내에 아크를 냉각하고 소멸시킵니다.

3위치 메커니즘은 스위치 설계에 있어서 중요한 혁신을 나타냅니다. 단일 이동 접점 어셈블리는 세 가지 필수 위치를 달성하기 위해 수직 또는 회전식으로 이동합니다. 닫힌 위치에서 움직이는 접점은 부스바와 케이블 연결을 연결합니다. 개방 위치로 이동하면 두 회로가 모두 절연되는 중립 위치로 접점이 철회됩니다. 추가 이동으로 인해 접지 접점이 결합되어 버스바와의 절연을 유지하면서 케이블을 접지에 연결합니다.

기계적 인터록은 주 스위치가 닫힌 상태에서 접지 스위치를 닫으려고 시도하거나 스위치를 오류 상태로 작동시키는 등의 잘못된 작동을 방지합니다. 이러한 인터록은 일반적으로 기계적이며 인터록 메커니즘을 파괴하지 않고는 무시할 수 없으므로 정상 작동 시 절대적인 안전을 보장합니다.

로드 브레이크 스위치의 주요 목적

링 메인 유닛 내 부하 차단 스위치의 매우 중요한 기능은 정상적인 작동 조건에서 배전 네트워크의 안전하고 통제된 관리를 보장하는 것입니다. 이 애플리케이션을 안내하는 몇 가지 구체적인 목표는 다음과 같습니다.

네트워크 분할 - 부하 차단 스위치를 사용하면 운영자는 배전 네트워크를 관리 가능한 섹션으로 나누어 전체 시스템의 전원을 차단하지 않고도 유지 관리 또는 오류 위치를 위해 특정 부분을 격리할 수 있습니다. 이 기능은 최신 링 메인 구성 네트워크에서 기대되는 고가용성을 뒷받침합니다.

부하 전류 차단 - 스위치는 최소 변압기 자화 전류부터 최대 정격 부하 전류까지 설계 등급 내에서 모든 전류를 안정적으로 차단해야 합니다. 이러한 운영 능력은 유지 관리 또는 네트워크 재구성을 위한 계획된 가동 중지 시간을 안전하고 체계적으로 보장할 수 있습니다.

가시적인 절연 - 부하 차단 스위치가 열리면 활성 도체와 절연된 부분 사이에 가시적인 차단이 제공됩니다. 이러한 시각적 격리 확인은 유지 관리 시 안전에 매우 중요하며 기계적 위치 표시기와 관찰 창을 제공하는 경우가 많습니다.

통합 접지 – 3위치 설계를 통해 직원이 케이블이나 연결된 장비에 접근하기 전에 나가는 회로를 확실하게 접지할 수 있습니다. 이 기능은 외부 접지 장치의 필요성을 대체할 수 있으며 적절한 절연이 완료된 후에만 접지 작업이 수행되도록 할 수 있습니다.

변압기 보호 조정 - 부하 차단 스위치와 퓨즈의 조합에서 부하 차단 스위치는 고압 퓨즈와 협력하여 변압기 보호 기능을 제공합니다. 퓨즈가 작동하면 스트라이커 핀이 스위치 메커니즘을 풀고 트립하여 3상을 모두 열고 단상을 방지합니다.

부하 차단 스위치의 적용 범위

시골 전력망의 부하 차단 스위치가 있는 22kV 진공 회로 차단기는 6kV에서 40.5kV까지의 광범위한 전압 레벨에 적합합니다.

유틸리티 배전 네트워크 – RMU는 일반적으로 도시 지역의 배전 시스템에 사용됩니다. 이러한 중전압 스위치기어 또는 RMU는 주 변전소를 주거용, 상업용 및 복합 용도 개발을 지원하는 배전 변압기에 연결합니다.

산업 시설 – RMU는 일반적으로 제조 공장, 가공 시설, 중전압 배전 산업 단지에 장착됩니다. 부하개폐기의 특징은 컴팩트한 사이즈가 프리미엄 가격에 매우 중요하며, 유지보수가 필요 없는 작동으로 생산 중단을 최소화합니다.

상업용 건물 - RMU는 대규모 상업 개발, 쇼핑 센터 및 사무실 단지에서도 사용됩니다. 이는 시설 전반에 걸쳐 전력을 안정적으로 분배하기 쉽습니다. 임차 구역에 영향을 주지 않고 유지 관리를 위해 섹션을 격리하는 기능은 운영 유연성을 제공합니다.

재생 에너지 응용 – 링 메인 유닛은 태양광 발전 설비, 풍력 발전 단지, 그리드 연결 및 내부 배전을 위한 배터리 에너지 저장 시스템에 점점 더 많이 사용되고 있습니다. 이러한 중전압 스위치는 연안 부식 방지, 먼지 방지 및 풍력 타워 설치를 위한 컴팩트한 크기를 포함한 이러한 기능을 갖추고 있습니다.

조립식 변전소 - 도시 및 산업 응용 분야를 위한 소형 변전소는 RMU를 고전압 스위칭 및 보호 섹션으로 통합하며 일반적으로 공통 인클로저 내의 배전 변압기와 함께 장착됩니다. 이러한 배열은 현장 설치 작업을 최소화하고 내후성이 있고 안전한 전원 공급 지점을 제공합니다.

부하 차단 스위치의 기술 매개변수

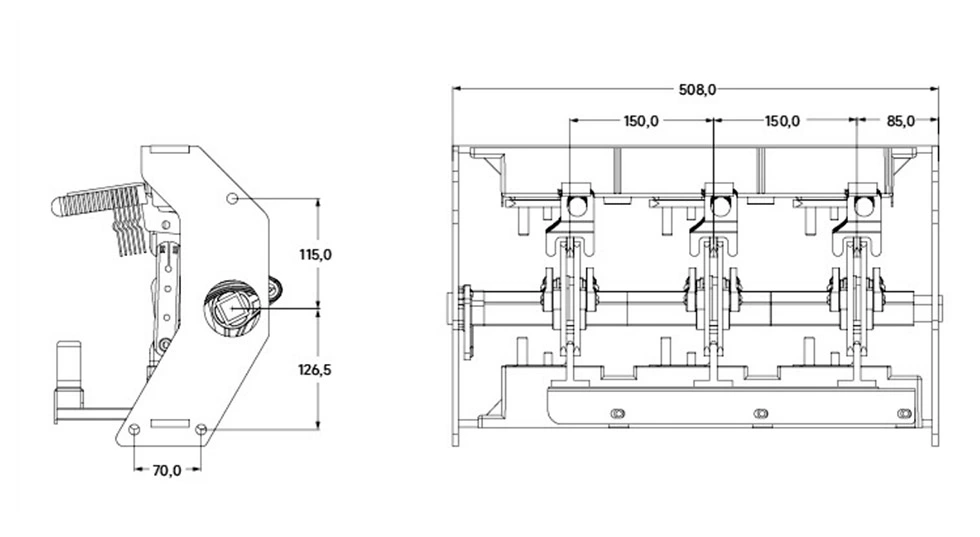

외관 및 치수

FAQ

RMU의 부하 차단 스위치와 회로 차단기의 차이점은 무엇입니까?

부하 차단 스위치는 일상적인 스위칭 작동 중에 정상 부하 전류를 차단하도록 설계된 반면, 회로 차단기는 단락 조건 중에 훨씬 더 높은 오류 전류를 차단할 수 있습니다. RMU 구성에서는 부하 차단 스위치가 일상적인 스위칭을 처리하고 별도의 퓨즈 또는 회로 차단기가 오류 보호 기능을 제공합니다.

3위치 스위치는 어떻게 작동하나요?

3위치 스위치는 폐쇄(케이블에 버스바 연결), 개방(둘 다 절연), 접지(버스바 절연을 유지하면서 케이블을 접지에 연결)의 세 위치 사이를 이동하는 단일 이동 접점을 사용합니다. 이 통합 설계는 적절한 시퀀싱과 눈에 보이는 분리를 보장합니다.

부하 차단 스위치가 고장 전류를 차단할 수 있습니까?

아니요, 부하 차단 스위치는 오류 전류 차단용으로 설계되지 않았습니다. 스위치-퓨즈 조합에서는 퓨즈가 고장 전류를 차단하고 퓨즈가 작동한 후에만 스위치가 열립니다. 더 높은 오류 수준의 경우 보호 계전기가 있는 회로 차단기가 필요합니다.

부하 차단 스위치에는 어떤 유지 관리가 필요합니까?

밀봉된 RMU 탱크의 최신 SF6 절연 부하 차단 스위치는 평생 동안 유지 관리가 필요 없도록 설계되었습니다. 모든 내부 구성 요소는 오염으로부터 보호하기 위해 탱크에 밀봉되어 있으며 SF6 가스는 정상적인 사용 수명 동안 보충할 필요가 없습니다. 모든 내부 구성 요소는 오염으로부터 보호하기 위해 탱크에 밀봉되어 있으며 SF6 가스는 정상적인 사용 수명 동안 보충할 필요가 없습니다. 외부 메커니즘은 제조업체의 사용 설명서에 따라 정기적인 검사와 윤활이 필요할 수 있습니다.

스위치가 열려 있거나 닫혀 있다는 상태를 어떻게 얻을 수 있습니까?

부하 차단 스위치는 위치에 대한 다양한 표시를 제공합니다. 작동 메커니즘의 기계적 표시기는 현재 상태를 보여주고, 모방 다이어그램은 실제 회로 구성을 나타내며, 많은 RMU에는 접점 위치를 직접 시각적으로 확인할 수 있는 관찰 창이 포함되어 있습니다. 일부 장비에는 원격 표시를 위한 보조 스위치가 포함되어 있습니다.

어떤 전압 범위를 사용할 수 있나요?

부하 차단 스위치의 정격 전압 범위는 일반적으로 6kV ~ 40.5kV이며 일반적으로 정격은 11kV, 17.5kV, 24kV 및 33kV입니다. 각 전압 정격은 특정 절연 수준 및 테스트 요구 사항에 대한 것입니다.

부하 차단 스위치는 옥외 설치에 적합합니까?

예, 하지만 인클로저 및 전원 공급 장치를 구성해야 합니다. 실외 적용을 위한 많은 RMU에는 내후성 캐비닛, 부식 방지 재료 및 환경 노출로부터 내부 구성 요소를 보호하는 밀봉 탱크가 포함되어 있습니다. 이는 종종 변압기와 함께 조립식 변전소에 장착됩니다. 실외 장치는 추가적인 침투 방지 및 UV 저항 요구 사항을 충족해야 합니다.

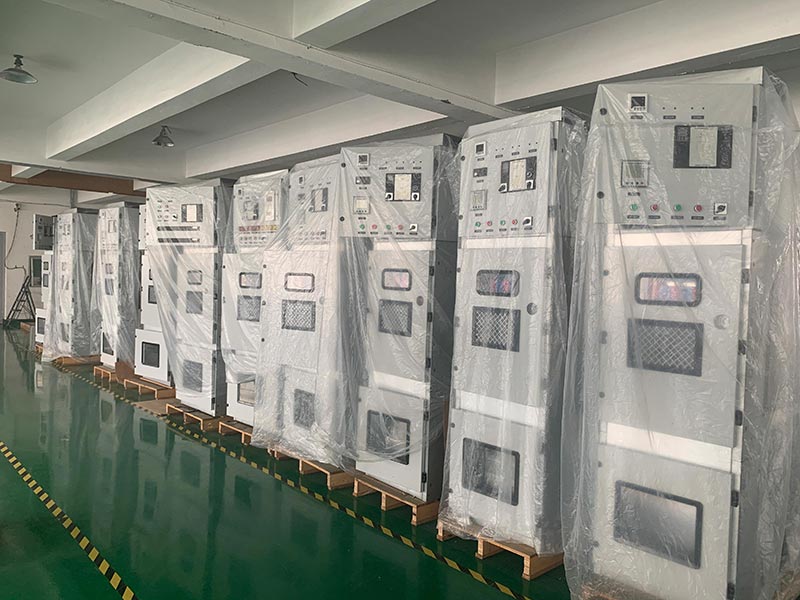

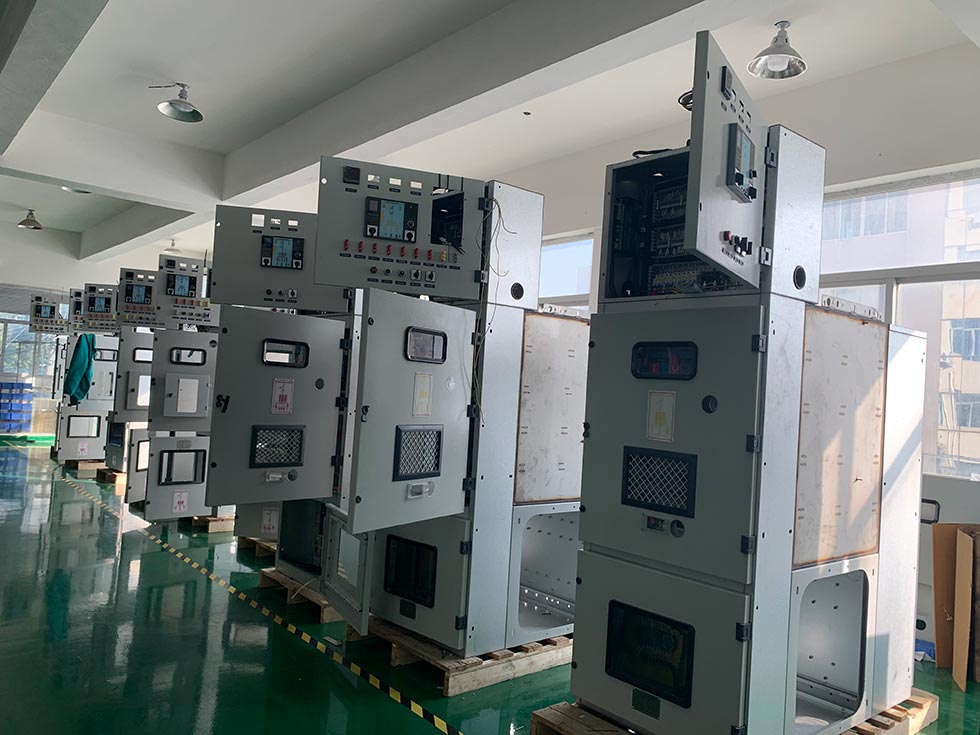

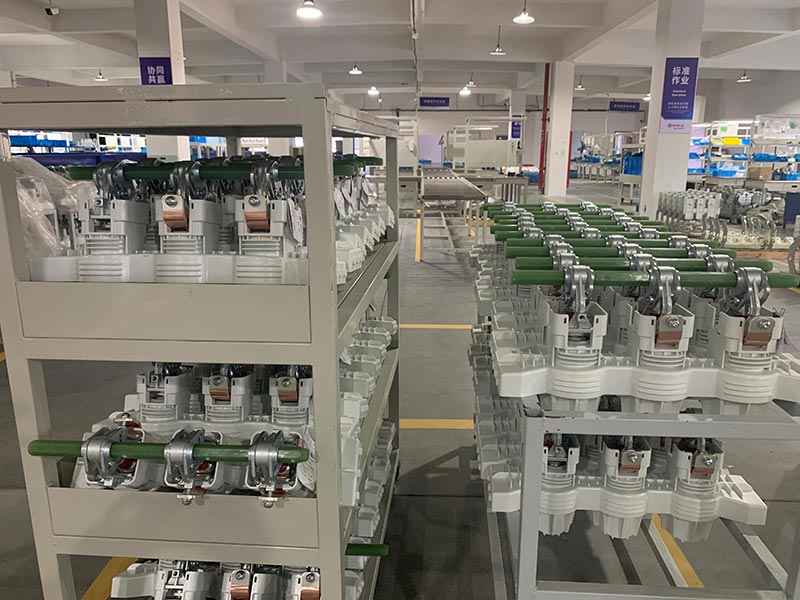

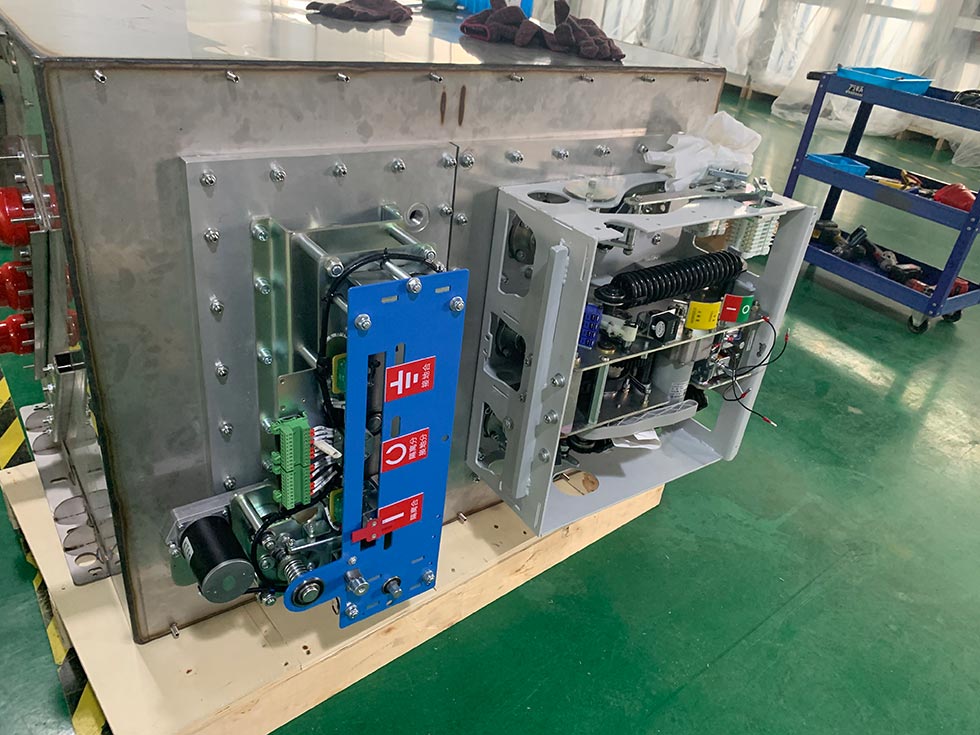

제품 쇼
