22KV MV 가스 절연 Gis 개폐 장치

주요 기술 매개변수

작동 조건

1. 주변 온도 범위:-40°C ~ +40°C.

2. 상대습도 조건:일일 평균 상대 습도 ≤ 95%, 월 평균 상대 습도 ≤ 90%.

3. 고도 요구사항:설치 고도는 2000미터를 초과할 수 없습니다. 더 높은 고도에 적용할 경우 특정 고도 값을 명확하게 명시해야 합니다.

4. 내진 성능:지진 강도는 규모 8을 초과하지 않습니다.

5. 설치 장소 조건:장비는 화재 위험, 폭발 위험, 심각한 오염, 화학적 부식 및 심한 진동이 없는 위치에 설치되어야 합니다.

6. 보호 등급:SF₆ 가스실의 경우 IP67, 퓨즈의 경우 IP67, 스위치기어 인클로저의 경우 IP3X입니다.

제품 구조 및 작동 원리

핵심 구조:

22KV MV 가스절연 Gis 배전반의 가장 큰 특징은 완전밀폐, 완전절연 구조입니다. 핵심 구성 요소는 레이저로 용접된 3mm 두께의 스테인레스 스틸로 만들어진 기밀 탱크입니다. 이 탱크는 모든 고전압 충전 부품을 둘러싸고 절연 가스로 채우는 견고한 "요새" 역할을 하며 IP67의 침투 보호 등급을 달성합니다. 즉, 물에 잠깐 담그는 것을 견딜 수 있습니다.

완전한 22kV GIS는 일반적으로 여러 기능 단위로 구성됩니다.

1. C-유닛(로드 스위치 유닛) - 정상 부하 전류를 만들고 차단합니다.

2. F-유닛(부하 스위치-퓨즈 조합 유닛) - 일반적으로 변압기에 단락 보호 기능을 제공합니다.

3. V-유닛(회로 차단기 유닛) – 정상 전류와 고장(단락) 전류를 생성, 운반 및 차단할 수 있습니다.

4. 보조 장치 - 부스바 연결, 계량, PT(변압기) 장치를 포함합니다.

이 장치는 다양한 그리드 구성에 맞게 측면 또는 상단 확장을 통해 유연하게 결합할 수 있습니다.

작동 원리:가스 절연 + 진공 아크 담금질

격리:절연 내력은 내부의 절연 가스(일반적으로 SF₆ 또는 건조 공기)에 따라 달라지며, 이로 인해 간격이 훨씬 작아지고 장비 크기도 작아집니다.

아크 담금질:스위치가 열리면 접점 사이에 호가 형성됩니다. GIS는 일반적으로 진공 차단기를 사용하여 아크를 빠르고 안정적으로 소멸시킵니다.

장점 및 작동 조건

주요 이점:

높은 신뢰성 및 안전성: 결로, 오염, 염수분무, 작은 동물 등 외부 유해 요인에 영향을 받지 않습니다.

컴팩트 & 공간 절약형: 공기 절연 개폐 장치에 비해 사용 공간을 60% 이상 절약할 수 있습니다.

유지 관리가 필요 없는 디자인: 일상적인 청소가 필요하지 않습니다. 설계 수명 >30년.

강력한 환경 적응성: -40°C ~ +40°C, 높은 고도, 높은 습도 등에서 작동합니다.

작업 범위

도시 유통망(시내, 상업용 건물, 고층 주거지)

신재생에너지(풍력, 태양광발전소 계통연계)

산업 및 인프라(데이터 센터, 철도, 공항, 광산)

혹독한 환경(고도, 해안 염무, 화학 오염)

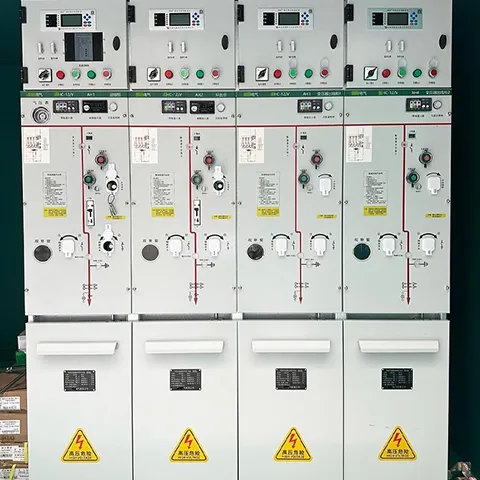

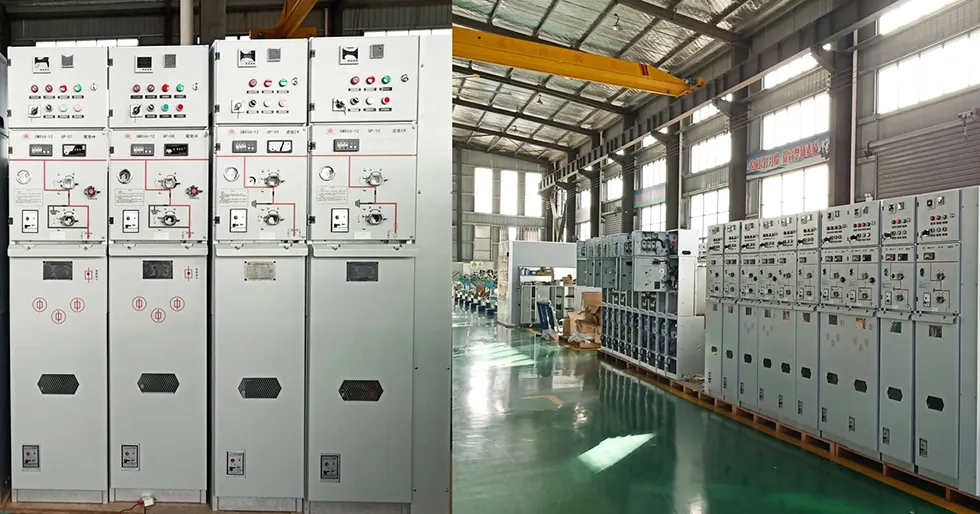

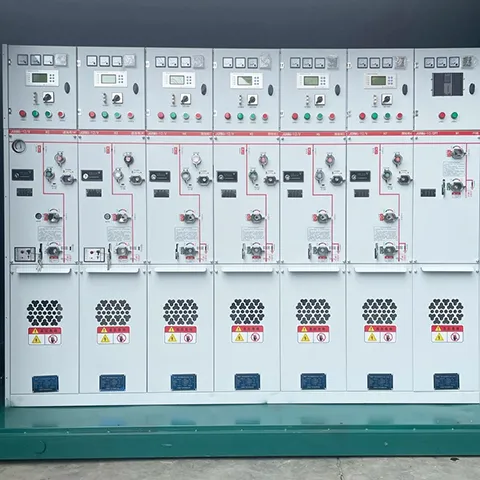

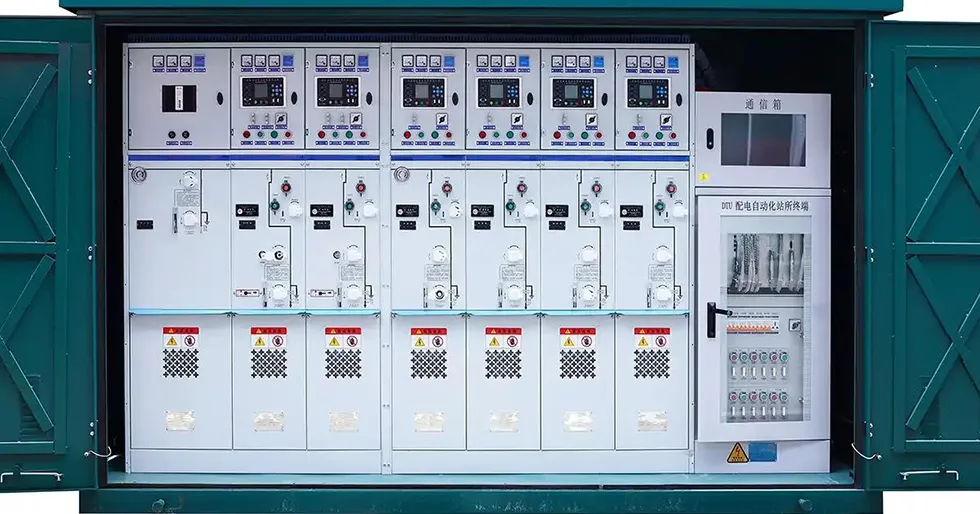

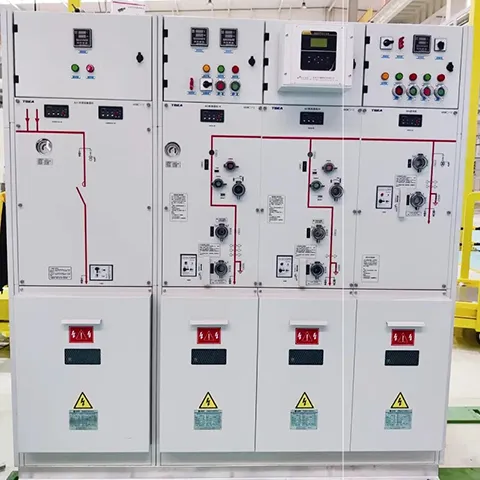

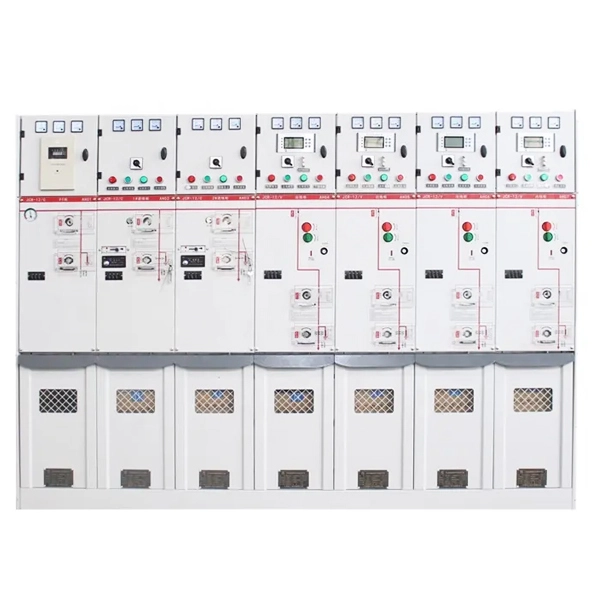

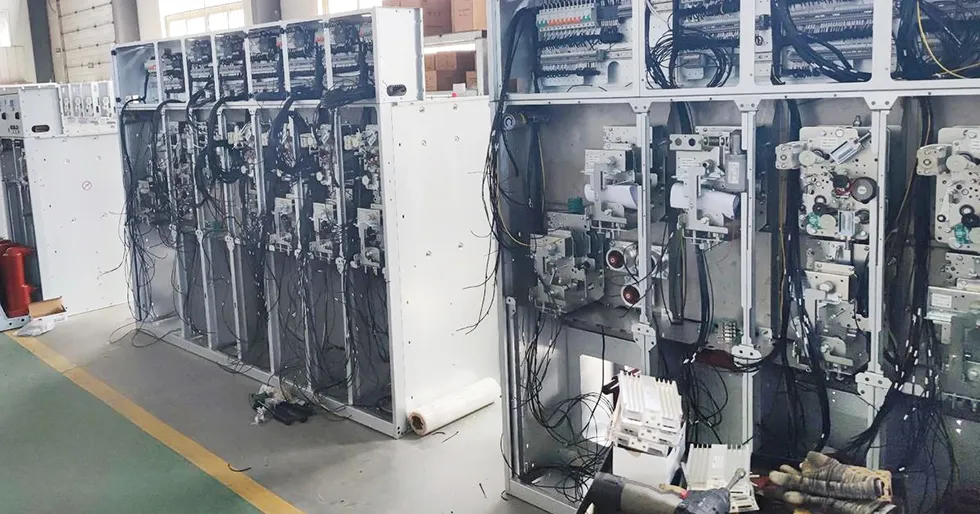

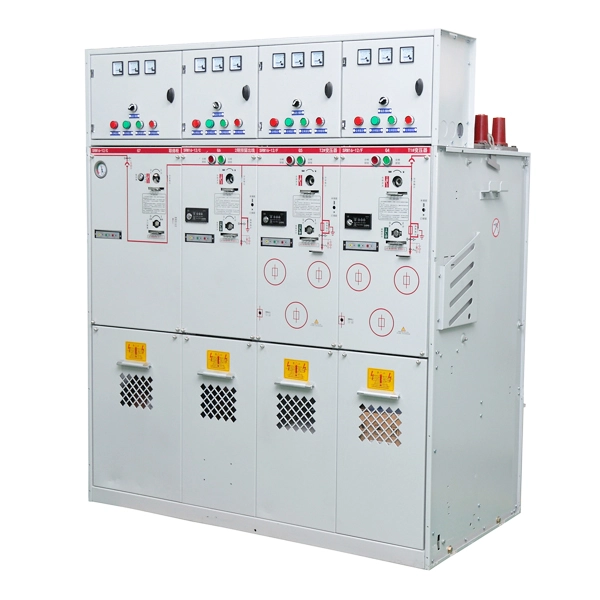

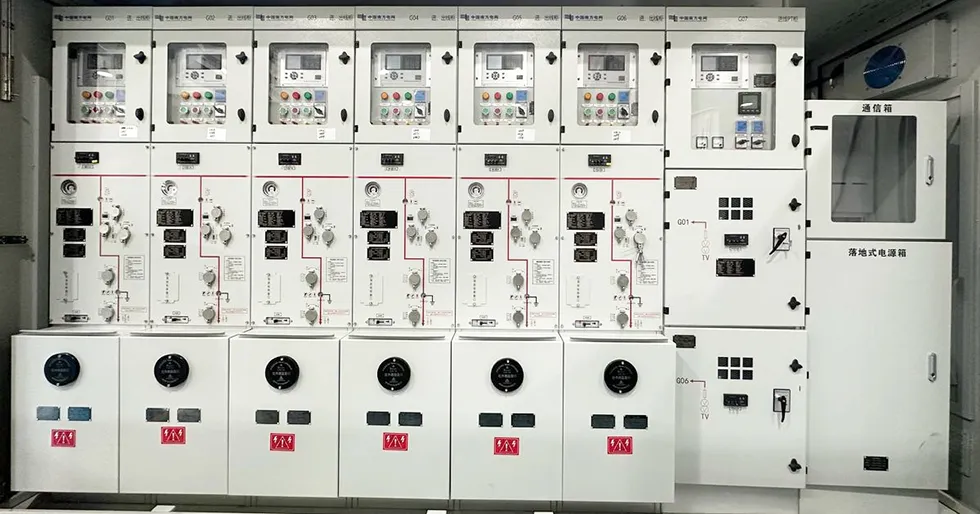

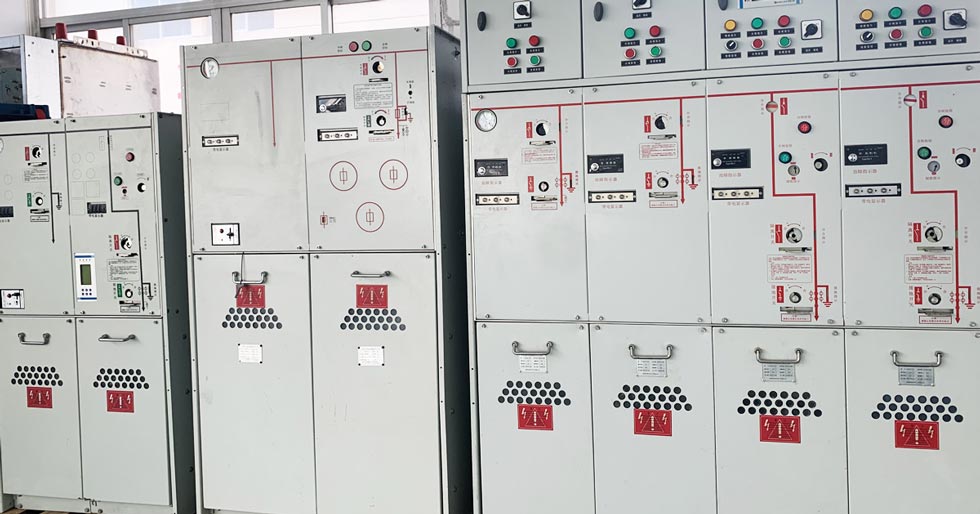

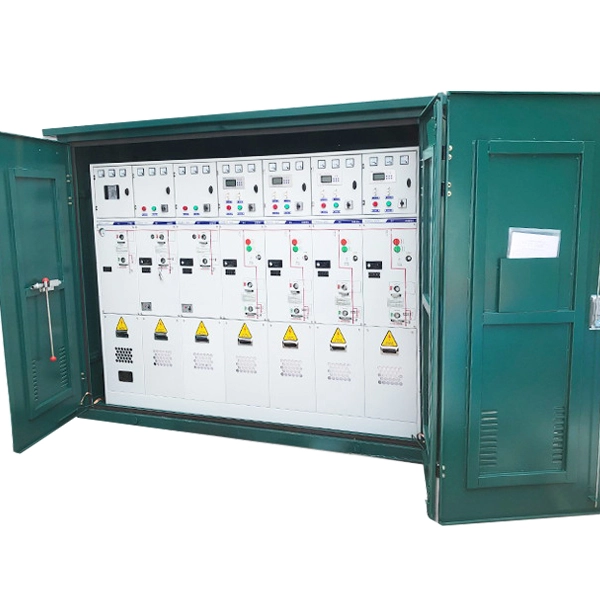

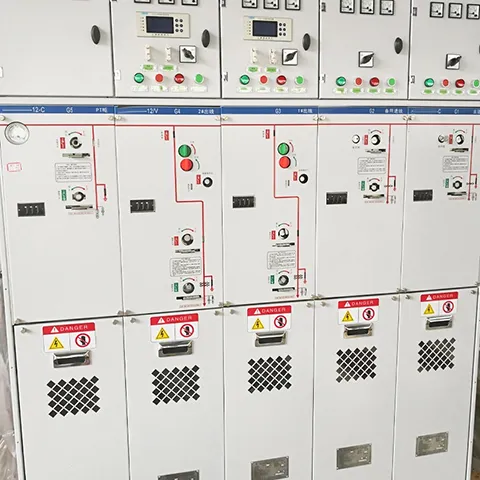

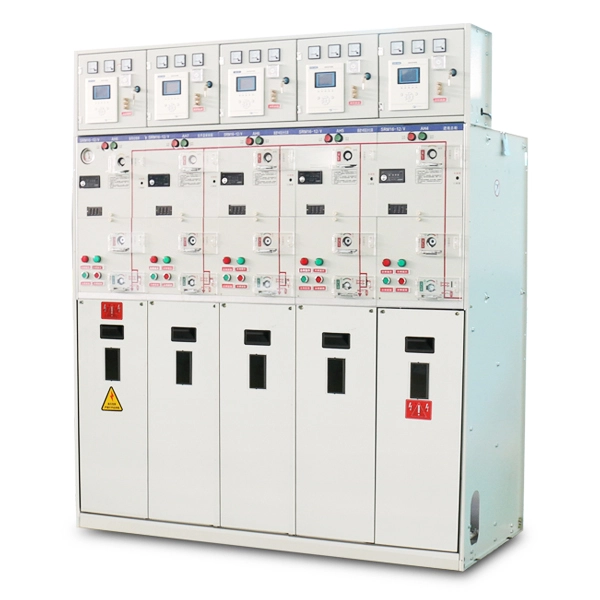

제품 쇼
