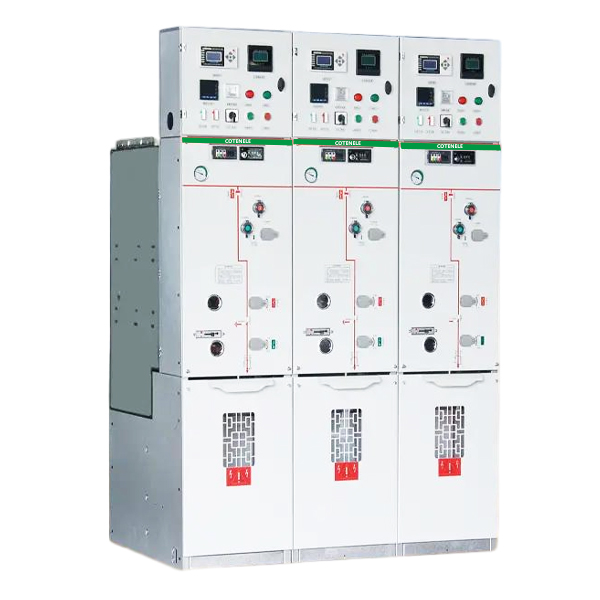

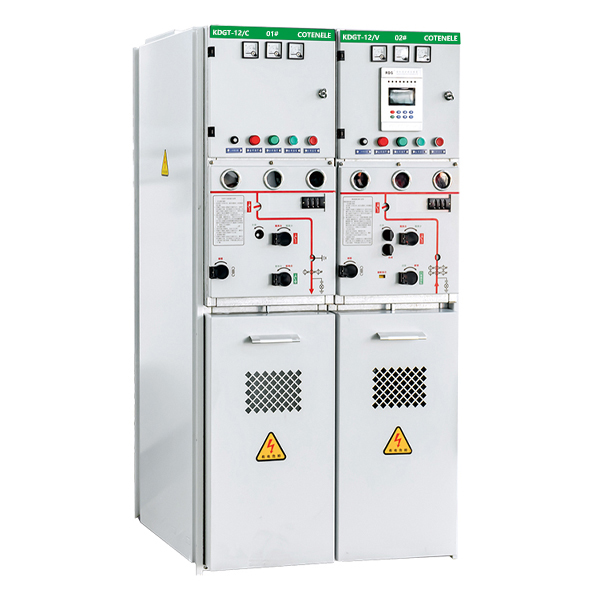

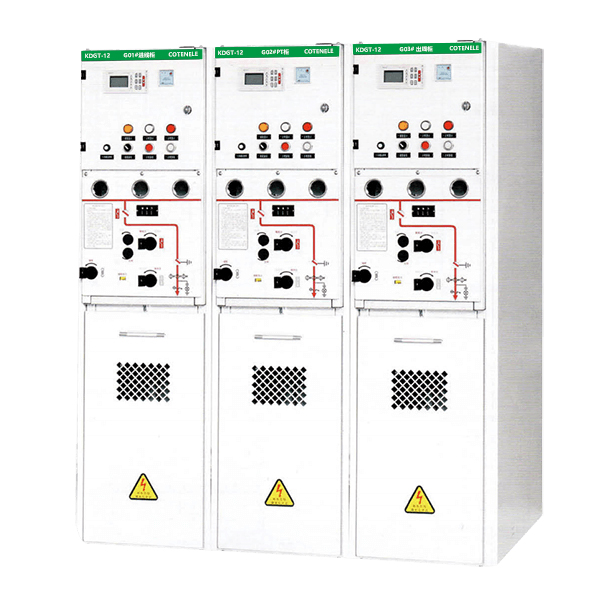

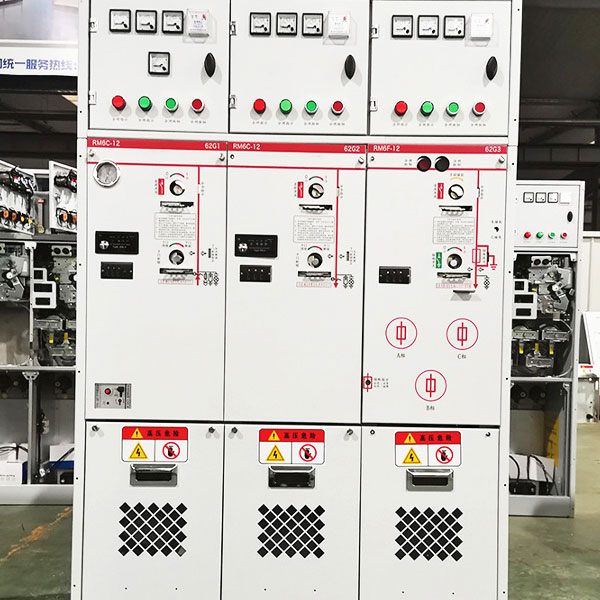

중전압 고체 절연 링 메인 유닛

중압 고체 절연 링 메인 유닛은 Cotenele의 주요 제품 중 하나입니다. 중압 고체 절연 링 메인 유닛은 중압 배전 네트워크에서 케이블 라인의 분할, 결합 및 로드 태핑에 사용되는 배전 장비의 핵심 부품입니다. 절연 매체의 발전에 따라 중전압 RMU는 공기 절연 설계에서 SF₆ 가스 절연 설계로 발전했습니다. 중전압 고체 절연 RMU는 SF₆ 가스 충전 중전압 RMU에서 개발된 완전 절연, 완전 밀봉 배전 장치입니다.

핵심 개념은 스위치와 고압 충전 부품을 에폭시 수지 또는 이와 유사한 고체 재료로 완전히 캡슐화하여 기존의 가스 절연을 고체 매체로 대체하여 완전히 절연되고 완전 밀봉된 유지 관리가 필요 없는 배전 솔루션을 구현하는 것입니다. 중국의 "탄소 피크, 탄소 중립" 전략과 스마트 유통 네트워크에 대한 수요 증가로 인해 중전압 고체 절연 RMU 시장이 계속 확대되고 있습니다. 세계 시장 규모는 2032년까지 약 24억 달러에 달할 것으로 예상되며, 연평균 복합 성장률(CAGR)은 약 6%입니다.

중간 전압 고체 절연 링 메인 유닛의 정의:

고압 고체 절연 링 본체는 고체 절연 재료를 1차 절연 매체로 사용하는 RMU로 정의됩니다. 중전압 고체 절연 RMU는 진공 차단기 및 전도성 연결부, 단로기, 접지 스위치, 주 버스바, 분기 버스바 및 기타 주요 활선 회로 구성 요소(개별적으로 또는 조합하여)가 견고한 절연 재료로 캡슐화되어 있는 완전히 절연되고 완전히 밀봉된 모듈형 장치입니다. 사람이 접촉할 수 있는 외부 표면은 전도성 또는 반전도성 차폐층으로 코팅되어 있으며 직접 안정적으로 접지할 수 있습니다.

주요 기술 매개변수:

제품 장점:

1. 환경 친화적

고체 절연 RMU는 SF₆ 가스의 사용을 완전히 제거합니다. 고체 재료(에폭시 수지, 실리콘 고무)를 절연 매체로 사용하여 독성 물질이나 온실가스를 배출하지 않아 배출가스 및 오염이 전혀 발생하지 않습니다.

2. 안전성과 신뢰성

견고한 단열재가 누출되지 않습니다. 이는 손상되거나 제대로 밀봉되지 않은 SF₆ 충전 장치에서 가스 누출로 인한 절연 실패의 안전 위험을 근본적으로 제거하여 안전성을 크게 향상시킵니다. 상이 서로 분리되어 있어 내부 결함이 발생하더라도 상간 단락이 발생하지 않습니다. 포괄적인 기계적 및 전기적 5중 방지 연동 기능으로 오작동을 효과적으로 방지합니다.

3. 강력한 환경 적응성

고체 절연 RMU는 외부 기후 조건의 영향을 받지 않으며 다음과 같은 열악한 환경에서도 안정적으로 작동합니다.

극도로 추운 환경, 고지대 지역 및 습하고 염분 안개, 모래 폭풍 및 기타 가혹한 환경.

4. 유지보수가 필요 없고 운영 비용이 낮음

가스 누출 위험이 없으므로 주기적으로 SF₆를 보충하거나 가스 압력을 점검할 필요가 없습니다. 가스 압력 모니터링의 필요성이 제거되어 유지 관리가 크게 줄어들고 진정한 유지 관리가 필요 없는 작동이 가능해졌습니다.

5. 컴팩트한 구조

고체 절연체의 절연 내력은 SF₆ 가스의 절연 내력의 약 3~5배로 필요한 절연 거리를 크게 줄여 장비 부피와 설치 공간을 줄여 소형화 요구 사항을 충족할 수 있습니다.

6. 지능 호환성

고체 절연 RMU는 지능형 배전 터미널과 쉽게 통합됩니다. 지능형 측정 및 제어 장치(IEC 61850 준수)와 5G/광섬유 통신 모듈을 추가하면 스위치 상태, 부하 전류, 내부 온도/습도 등의 실시간 매개변수를 업로드할 수 있습니다.

중전압 고체 절연 링 메인 유닛의 핵심 구성 요소 및 구조:

핵심 구성요소

구조 레이아웃

가스 절연 링 메인 유닛과 고체 절연 링 메인 유닛:

환경 친화적인 링 메인 유닛을 위한 주요 기능 유닛

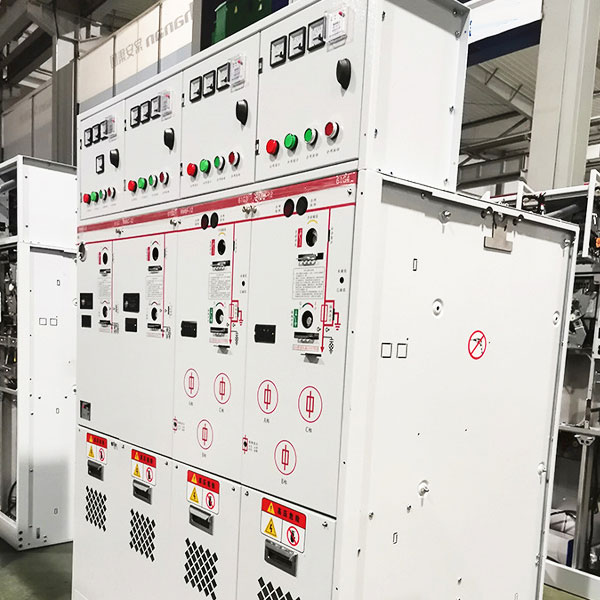

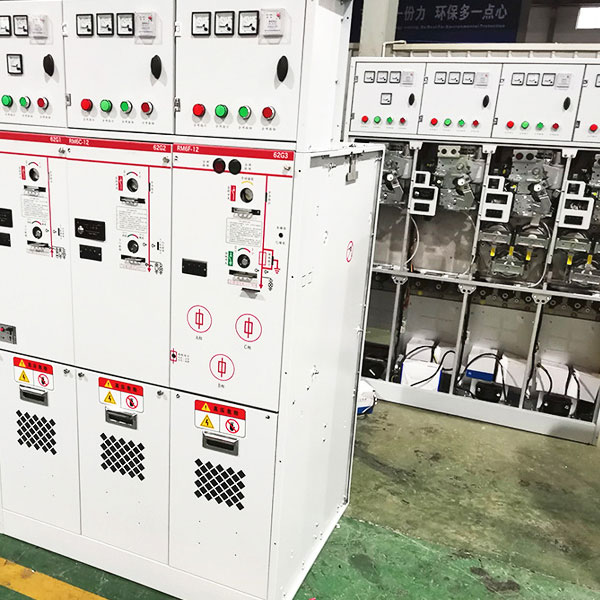

우리의 워크샵

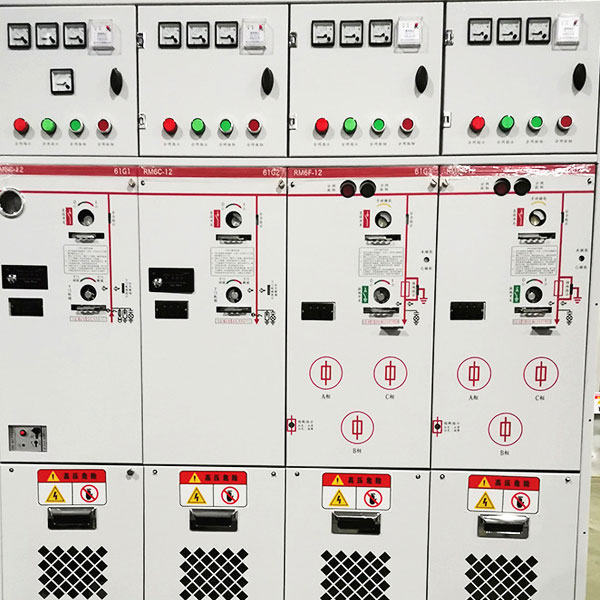

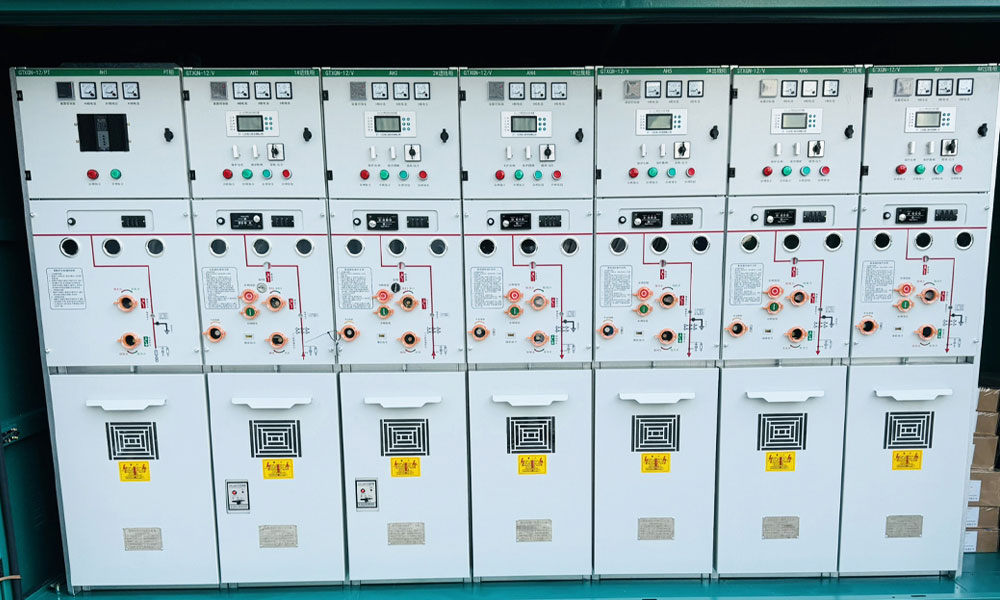

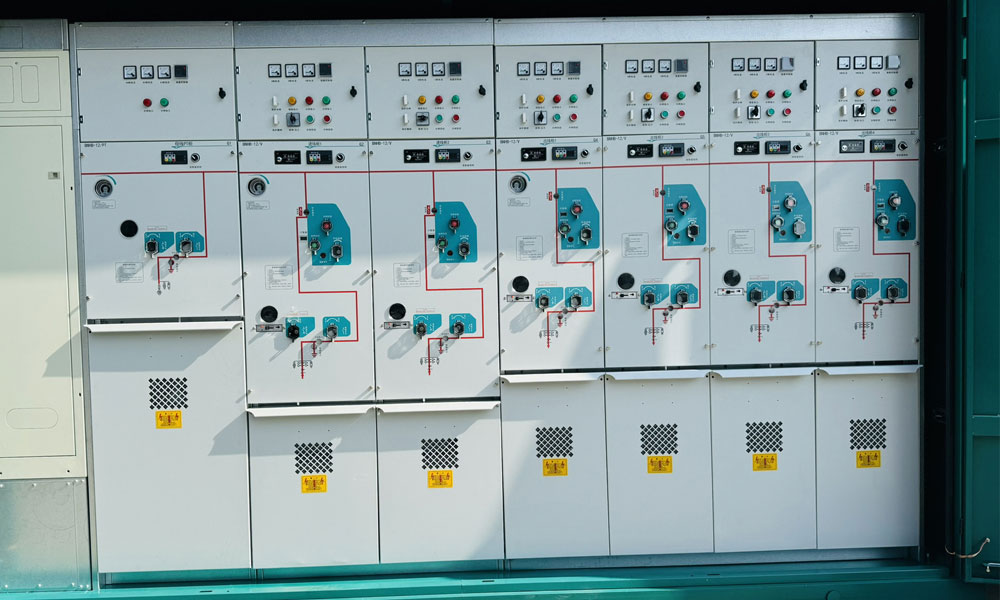

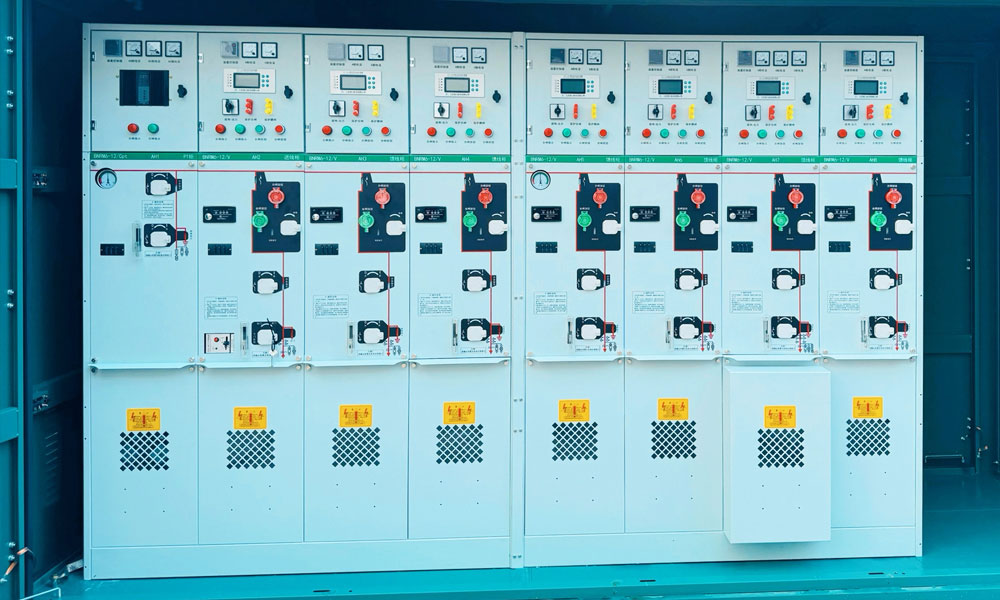

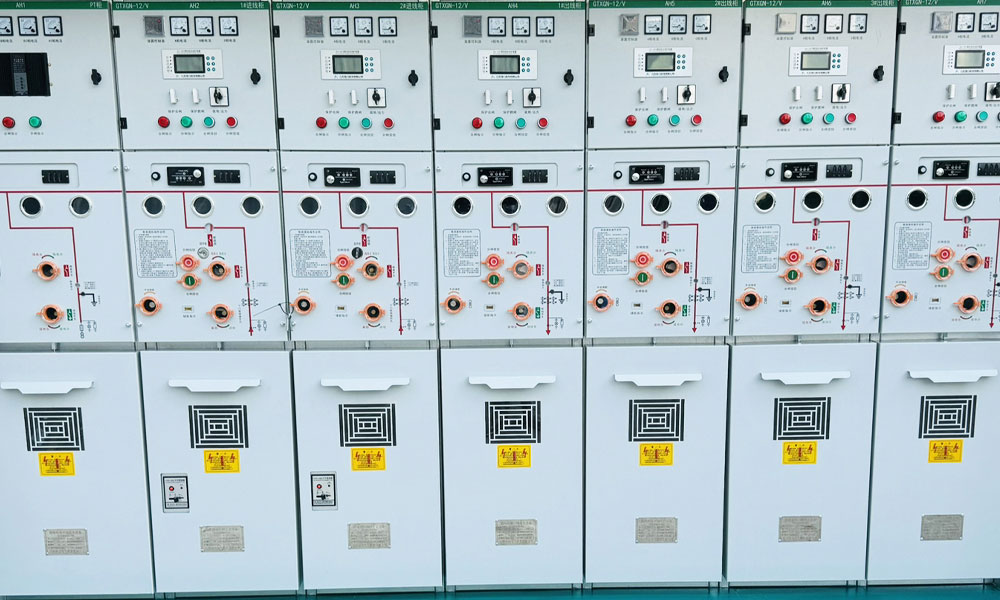

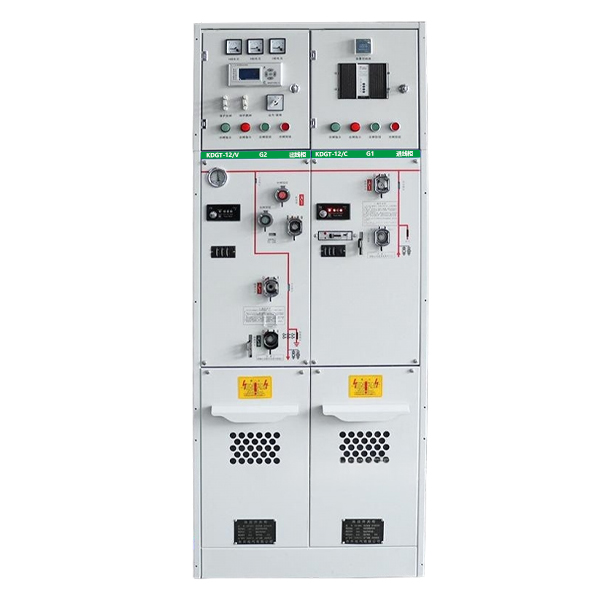

제품 쇼
