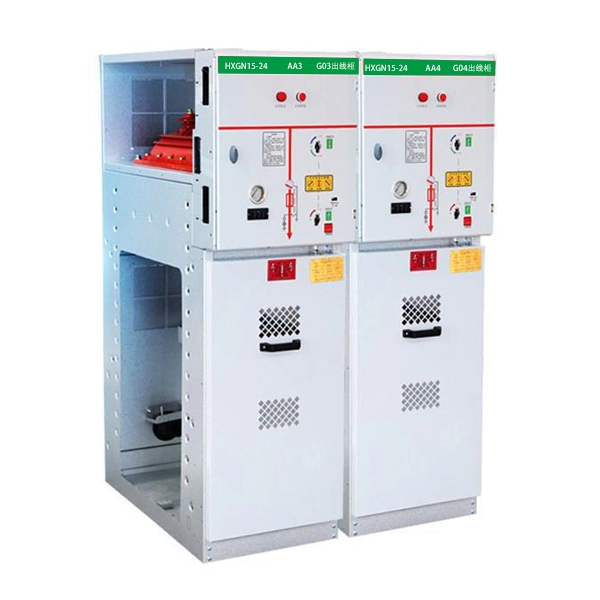

22KV 중전압 링 메인 유닛 RMU 패널

링 메인 유닛은 Cotenele에서 제조한 핵심 제품 중 하나이며 전압이 3.6kv ~ 40.5kv인 RMU를 제공할 수 있습니다. XGN15-24 시리즈 22KV 중간 전압 링 메인 유닛 RMU 패널은 정격 전압이 24kV인 3상 AC 50Hz 배전 시스템용으로 설계되었습니다. 링 메인 유닛의 전체 캐비닛은 버스바 시스템을 위한 공기 절연을 사용합니다. 최신 배전 네트워크용으로 개발된 XGN15-24 RMU는 배전 자동화 애플리케이션에 적합한 소형의 확장 가능한 금속 폐쇄형 스위치기어 솔루션입니다. 이 제품은 IEC 62271-200 표준을 완벽하게 준수하며 도시 전력망 혁신 및 산업 배전 프로젝트의 요구 사항을 충족합니다.

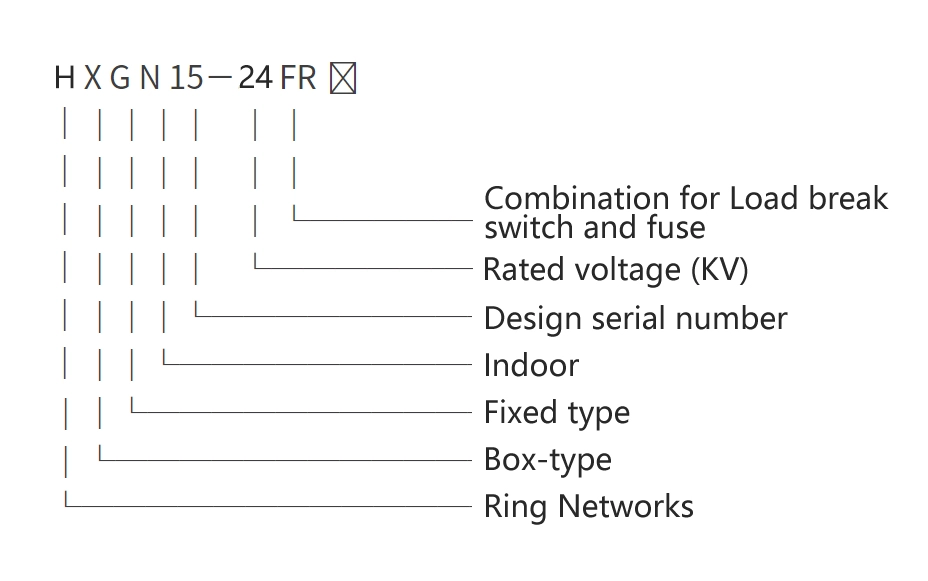

모델과 의미

근무 조건

1. 주변 온도 범위:상한은 +40 °C이고 하한은 –25 °C입니다. 24시간 동안 측정된 평균 온도는 +35 °C를 초과해서는 안 됩니다.

2. 상대습도:일일 평균 상대습도는 95%를 초과하지 않으며, 월평균 상대습도는 90% 이하로 유지됩니다.

3. 고도:고도는 해발 1,000m를 초과하지 않습니다.

4. 공기 상태:주변 공기는 먼지, 연기, 부식성 또는 가연성 가스, 증기 또는 염수 분무로 인해 심각하게 오염되지 않습니다.

5. 진동 및 지진 조건:외부 진동 또는 발생하는 지면 움직임은 무시할 수 있으며 장비에 측정 가능한 영향을 미치지 않습니다.

기술적인 매개변수

XGN15-24의 제품 구조

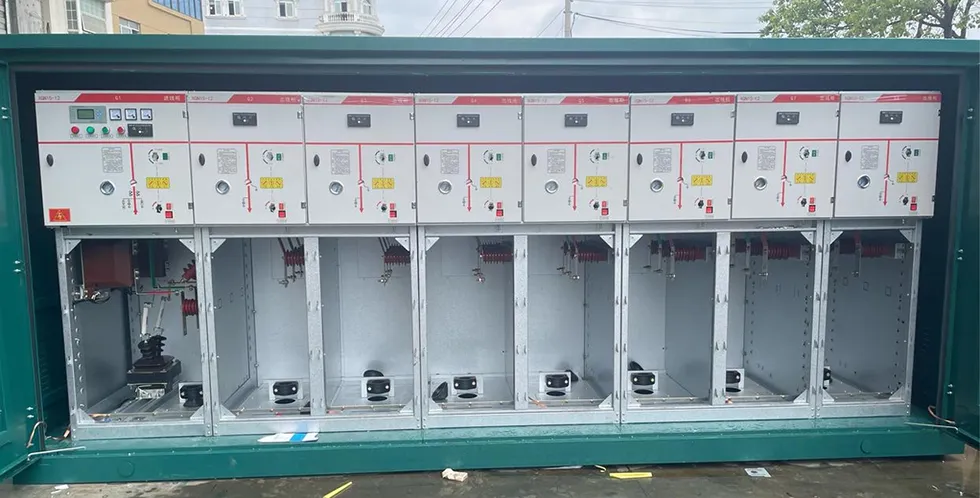

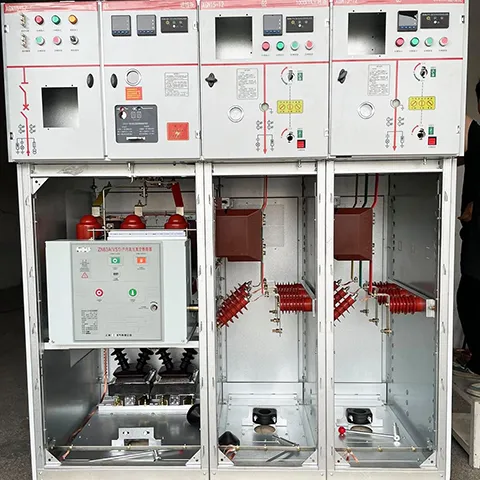

XGN15-24 22KV 중압 링 메인 유닛 RMU 패널은 4개의 주요 기능 구획으로 구성되며, 각 구획은 스위치기어 내에서 서로 다른 역할을 합니다.

1. 버스바 구획

버스바 구획은 링 메인 유닛의 상단 부분에 있습니다. 메인 버스바는 서로 연결되어 있으며 링 메인 유닛의 전체 몸체를 통과합니다. 이 구획의 주요 역할은 상호 연결된 여러 장치에 걸쳐 효율적인 전력 수집 및 분배입니다.

2. 로드 스위치 구획(메인 스위치 구획)

부하 차단 스위치(예: FLN36-24 또는 FLN56)는 일반적으로 이 구획에 주 스위치기어로 설치됩니다. 부하 차단 스위치의 쉘은 에폭시 수지로 주조되었으며 절연 매체로 육불화황 가스가 채워져 있습니다. 껍질에 관찰 창이 있습니다. 또한 고객 요구 사항에 따라 구획에 육불화황 가스 밀도계 또는 경보 접점이 있는 가스 밀도계를 장착할 수도 있습니다.

3. 케이블 수납부

케이블 구획에는 일반적으로 케이블을 쉽게 연결할 수 있는 충분한 공간이 있습니다. 단일 코어 및 3개 코어 케이블 모두 간단한 비차폐 케이블 종단을 통해 연결할 수 있습니다. 피뢰기, 변류기, 접지 스위치와 같은 기타 구성요소도 이 구획에 설치할 수 있습니다. 수납공간 도어에는 관찰창과 안전 인터록 장치가 있고, 하단 플레이트에는 밀봉 커버, 적절한 크기의 케이블 클램프, 지지 프레임이 포함되어 있습니다. 케이블 설치를 위해 바닥판과 전면 프레임을 분해합니다.

4. 저전압 제어실

저압실은 연동장치와 제어반의 역할을 동시에 수행합니다. 위치 표시기를 갖춘 스프링 작동 메커니즘과 기계적 연동 장치가 있습니다. 이 구획에는 보조 접점, 트립 코일, 비상 트립 메커니즘, 용량성 라이브 디스플레이, 키잠금 장치 및 전기 작동 장치도 장착될 수 있습니다. 필요한 경우 저전압 구획 전체를 교체할 수 있으며, 이러한 모듈화 설계로 서비스 가능성이 향상됩니다.

5. 연동 메커니즘

저전압 구획에는 잘못된 작동 순서를 방지하기 위해 5위치 기계식 연동 시스템이 장착되어 있습니다. 이 포괄적인 연동 설계는 작동의 안전을 보장합니다.

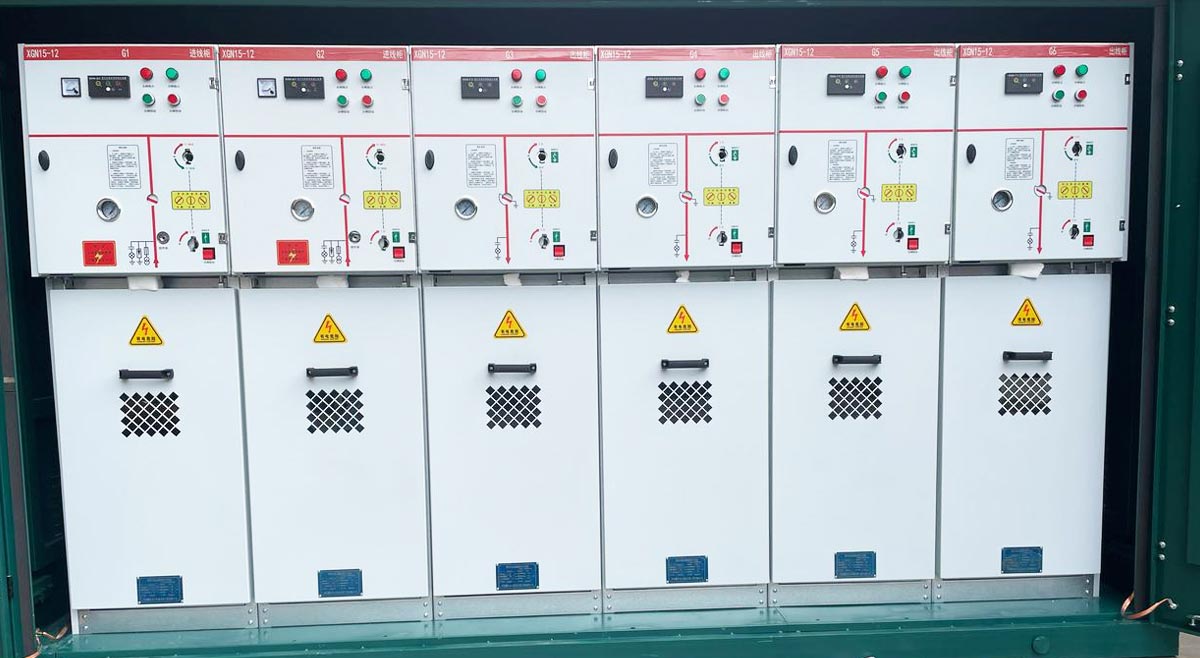

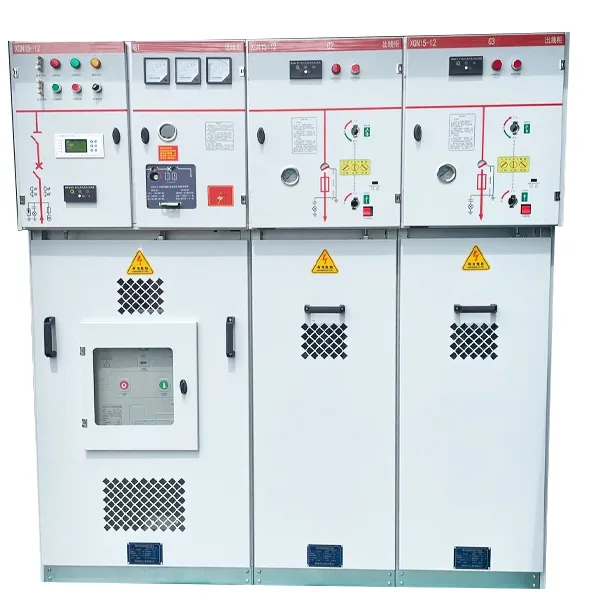

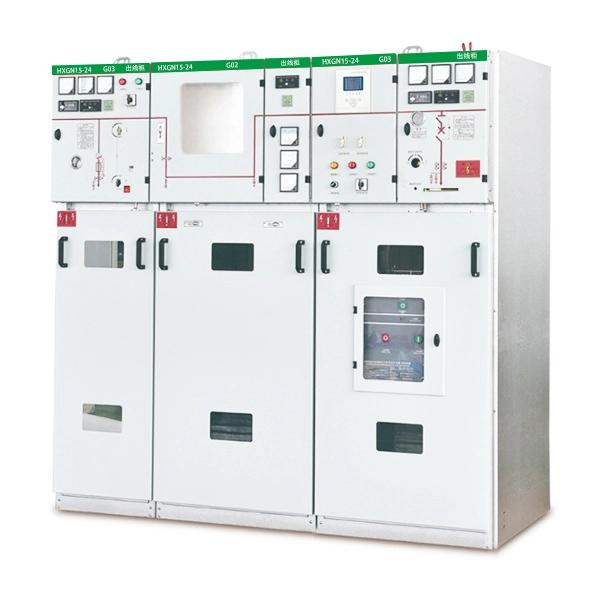

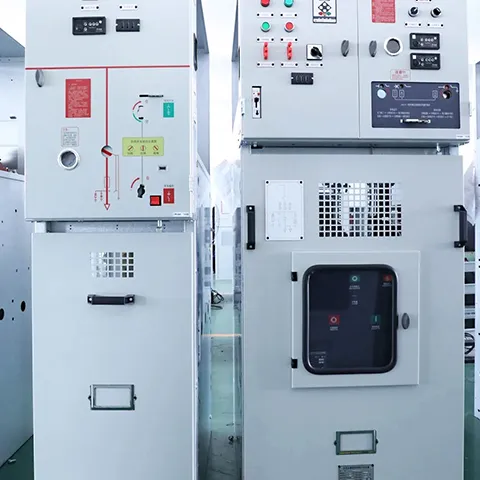

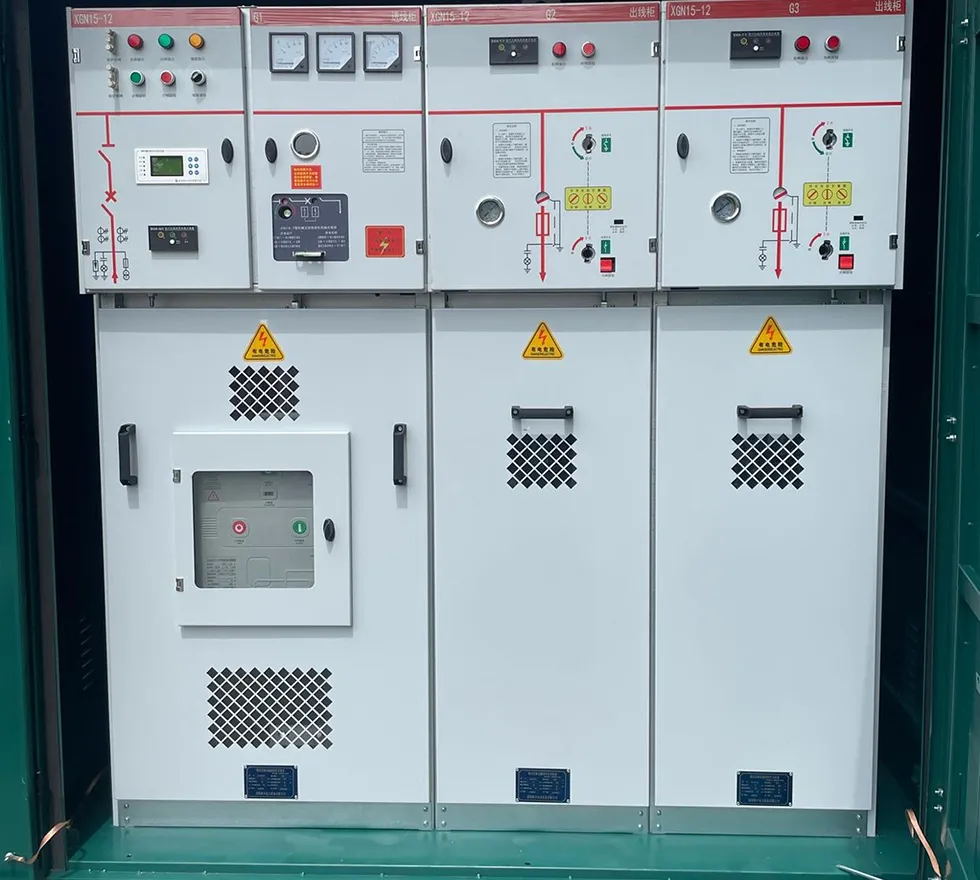

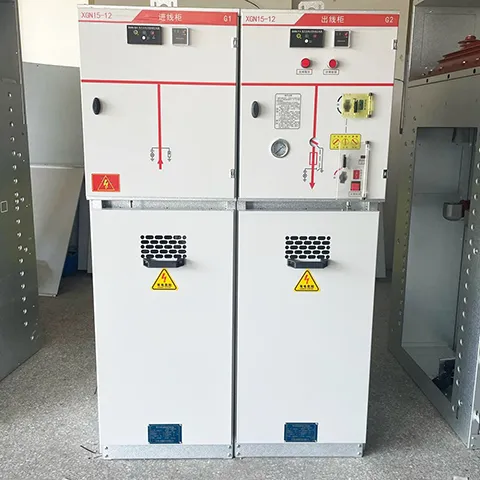

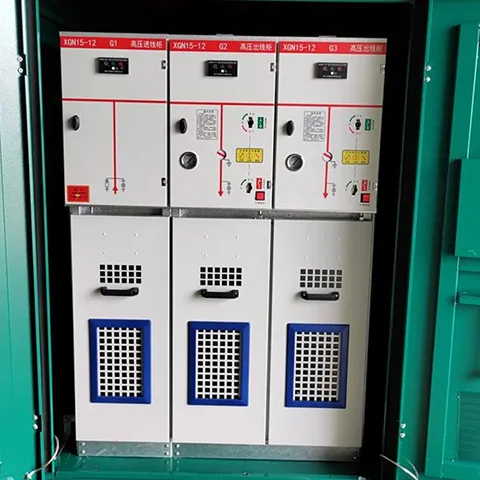

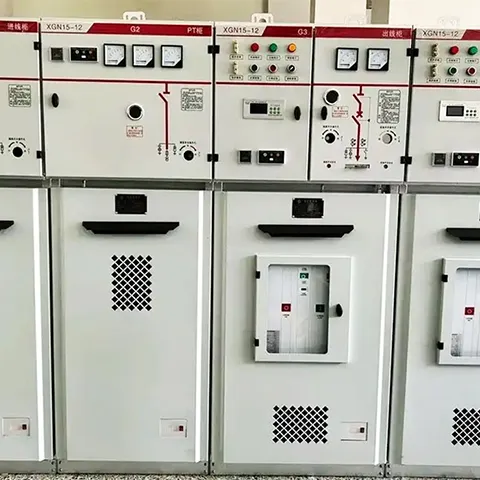

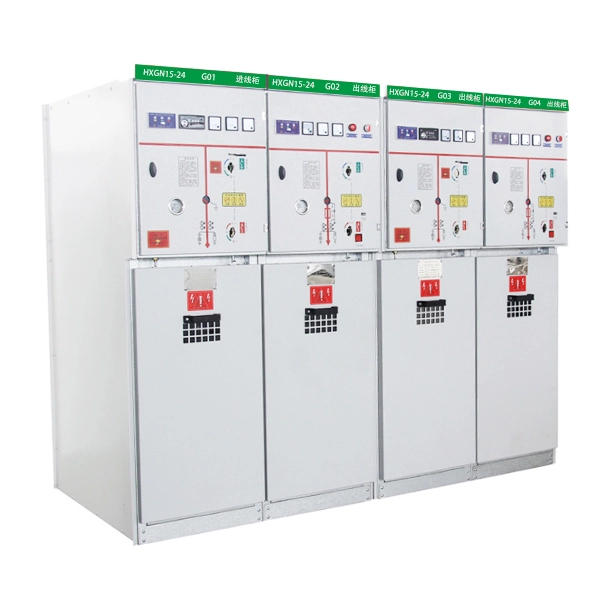

제품 쇼
