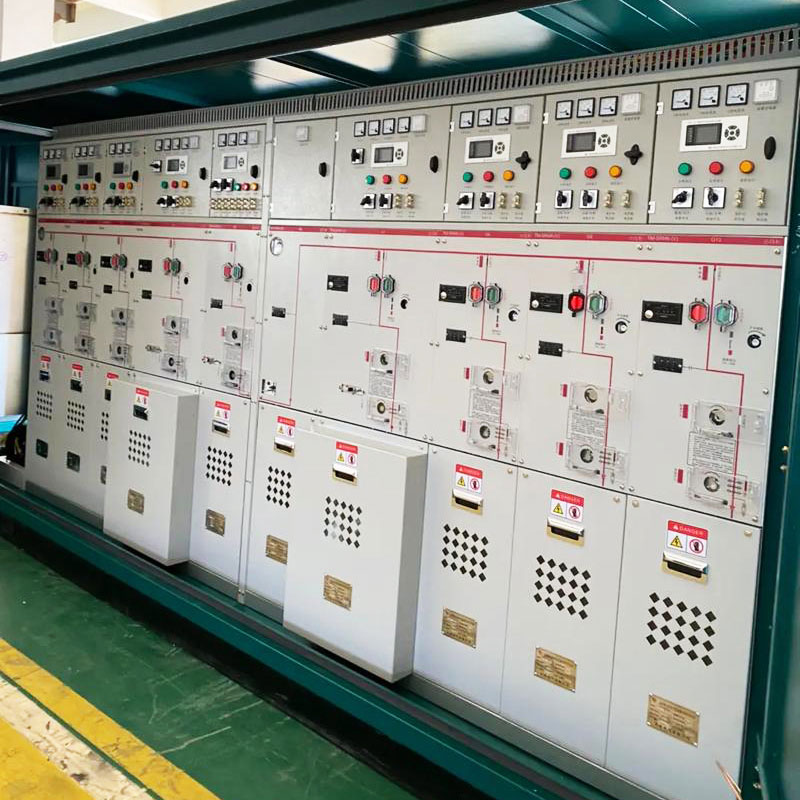

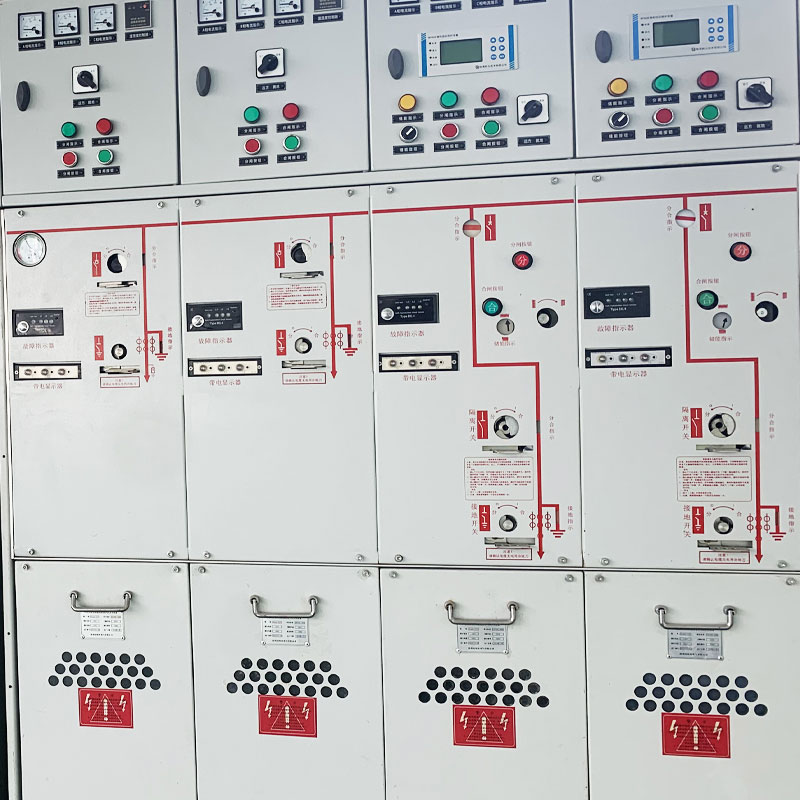

36KV 친환경 링 본체

Cotenele는 중국의 36KV 친환경 링 메인 유닛(RMU)의 대규모 제조업체이며, 우리의 중압 RMU는 유럽과 미국의 많은 국가와 지역에 수출되었습니다. 환경 친화적인 가스 절연 링 메인 장치는 SF6가 없으며 건조 공기 또는 N2를 절연 매체로 채택하고 기존 SF₆ 절연 MV 개폐 장치의 대안입니다. RMU는 금속으로 둘러싸인 캐비닛에 주로 부하 전류를 전환하고 단락 전류를 차단하며 무부하 변압기 전류를 차단하는 중전압 스위칭 장치를 수용합니다. 당사가 생산하는 이러한 중전압 스위치기어 및 링 메인 장치는 IEC 62271 시리즈, EU F-가스 규정(EU) 2024/573, IEEE/ANSI C37.20 시리즈, UL/NEMA 표준과 같은 관련 국제 표준을 준수합니다.

36KV 친환경 링메인유닛(RMU)이란?

36kV 친환경 가스절연 링 본체는 친환경 가스(SF₆ 대체)를 절연 매체로 사용하고, 전류 차단을 위한 진공 차단 기술을 사용하며, 모든 고전압 충전부와 스위칭 소자가 스테인레스 스틸 가스 탱크 내부에 밀폐 밀봉된 정격 전압 36kV의 중압 배전반 개폐기 조립체입니다.

주요 특징:

1. 정격 전압: 36kV(24kV, 40.5kV 등도 포함, 예: XGN-24/36)

2. 절연 매체: 건조한 공기, 깨끗한 공기, 질소 또는 C4/CO2 또는 C5/CO2와 같은 GWP가 낮은 가스 혼합물

3. 아크소호방식 : 진공차단기

4. 건축: 완전히 밀봉된 스테인리스 가스 탱크; 최대 IP67의 보호 등급

5. 설계 표준: IEC 및 GB/T 표준을 준수합니다.

6. 기존 SF₆ 가스 절연 개폐 장치와 달리 환경 친화적인 버전은 가스 절연 개폐 장치(GIS)의 모든 장점(콤팩트한 구조, 유지 관리가 필요 없는 작동, 강력한 환경 적응성)을 유지하는 동시에 높은 GWP SF₆ 가스를 완전히 제거합니다.

적용 범위:

36kV 친환경 가스 절연 링 메인 유닛은 주로 중전압 2차 배전 시스템 및 터미널 전원 공급 장치 시나리오에 사용됩니다.

1. 도시 유통망:

이 환경 친화적인 가스 절연 링 메인 유닛은 주로 도시 배전 네트워크 링 네트워크 시나리오, 스위치 스테이션 및 케이블 배전함에 사용됩니다.

2. 재생에너지 발전:

• 풍력 발전 단지: 36kV 친환경 RMU는 해상 및 육상 풍력 발전 단지에 특히 적합합니다. 이는 풍력 터빈과 전력망 사이의 매우 중요한 연결 지점으로, 안전하고 효율적인 전력 전송을 보장하고 높은 염도, 높은 습도 및 가혹한 해양 환경을 견딜 수 있습니다.
• 태양광(PV) 발전소: 36kV 환경 친화적인 가스 절연 RMU는 태양광 어레이와 그리드 사이의 인터페이스 역할을 하여 스위치 및 보호 기능을 제공하고 유지 관리 또는 문제 해결을 위해 태양광 어레이를 분리하며 어레이에서 그리드로의 전류 흐름을 관리합니다.

3. 산업 및 상업 응용 분야:

36kV 친환경 가스 절연 RMU는 산업체, 경공업, 석유화학, 데이터 센터, 대규모 광산, 공항, 철도, 상업 지구, 고층 건물, 기타 변전소 및 배전 현장에 매우 적합합니다.

4. 교통 인프라:

이 환경 친화적인 RMU는 진동, 부식, 습도 등의 가혹한 조건을 견딜 수 있어 교통 인프라의 안전하고 안정적인 전원 공급을 보장할 수 있습니다. 따라서 고속도로, 지하철, 철도 운송 및 봉투 변전소의 전원 공급 시스템에 일반적으로 사용됩니다.

5. 특수 환경 응용 분야:

이 36kV 친환경 링메인 유닛의 모든 중압 부품은 절연가스로 채워진 금속 케이스에 밀봉되어 있으며, 그 성능은 외부 환경 요인에 영향을 받지 않습니다. 특히 고지대, 극한 추위, 습하고 오염된 환경에 적합하며 고지대 및 해상 풍력 발전소와 같은 특별한 가혹한 사용 시나리오에서 널리 사용됩니다.

주요 제품 장점:

1. 환경 친화적: 이 36kV 환경 친화적인 가스 절연 링 메인 유닛은 건조한 공기, N2 또는 저온 챔버 가스 배출의 가스 혼합물을 사용하여 육불화황의 온실 가스 배출을 제거하고 전체 수명주기 동안 재활용성을 지원합니다.

2. 안전하고 신뢰할 수 있음: 이 환경 친화적인 링 메인 유닛은 제로 압력(대기압에서도)을 견딜 수 있으며 습기, 염수 분무 및 오염의 영향을 받지 않는 완전히 밀봉된 IP67 스테인리스 스틸 저장 탱크가 장착되어 있습니다.

3. 콤팩트한 모듈식: 이 환경 친화적인 링 메인 유닛은 크기가 매우 콤팩트하며 단일 저장 탱크 폭이 420mm에 불과하고 측면/상단이 확장 가능하여 네트워크를 쉽게 업그레이드할 수 있습니다.

4. 유지 관리가 필요하지 않습니다. 이 고압 링 메인 유닛의 핵심 구성 요소는 정기적인 유지 관리가 필요하지 않습니다. 회로 저항이 낮으면 에너지 손실과 운영 비용을 줄일 수 있습니다.

5. 지능적: 이 36kV 친환경 가스 절연 링 메인 유닛은 원격 모니터링, SCADA 통합, IoT 센서 및 인공 지능을 기반으로 한 예측 유지 관리를 지원합니다.

6. 강력한 환경 적응성: 이 환경 친화적인 링 본체는 -40°C ~ +50°C의 온도 범위에서 안정적으로 작동할 수 있으며 해발 최대 3000m의 환경에서 작동할 수 있으며 가혹한 해안 또는 해양 환경에서도 정상적으로 작동할 수 있습니다.

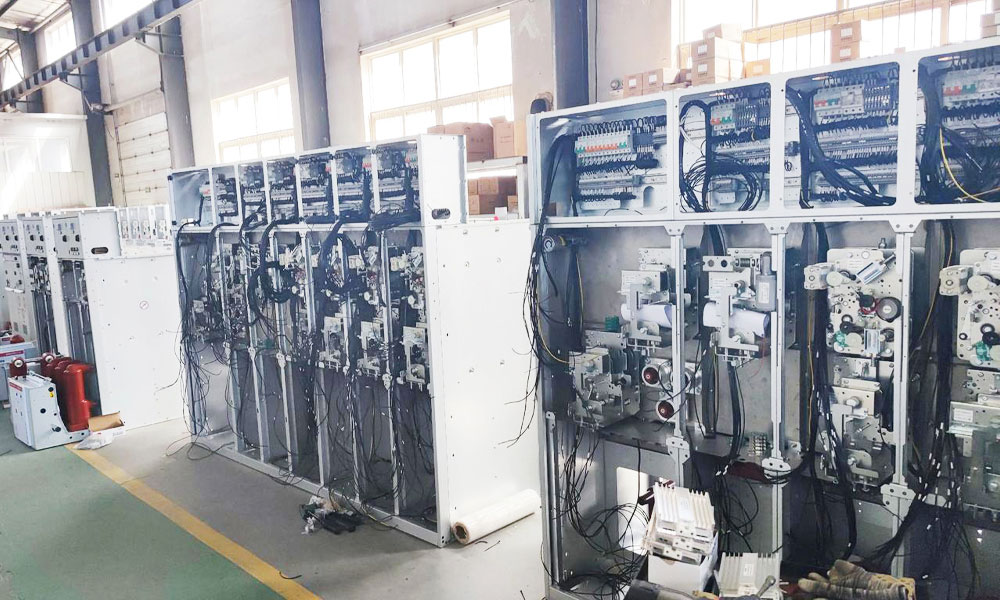

우리의 워크샵

친환경 링메인유닛의 분류

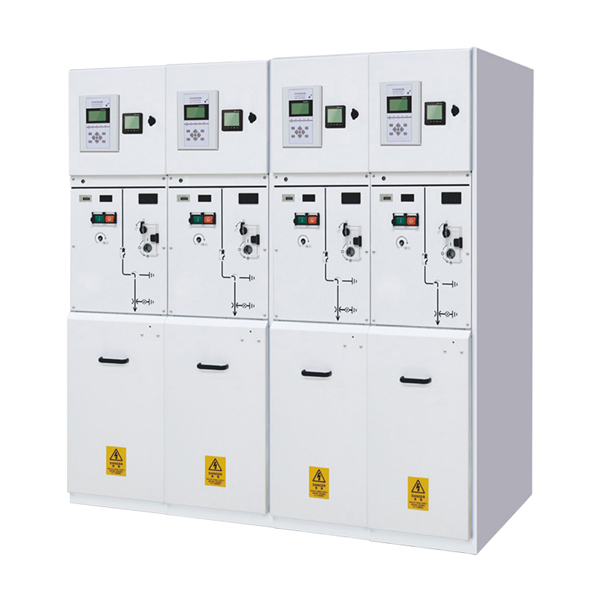

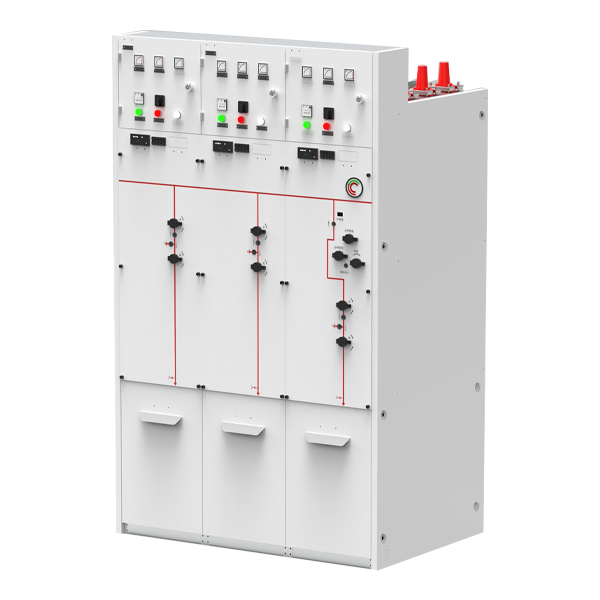

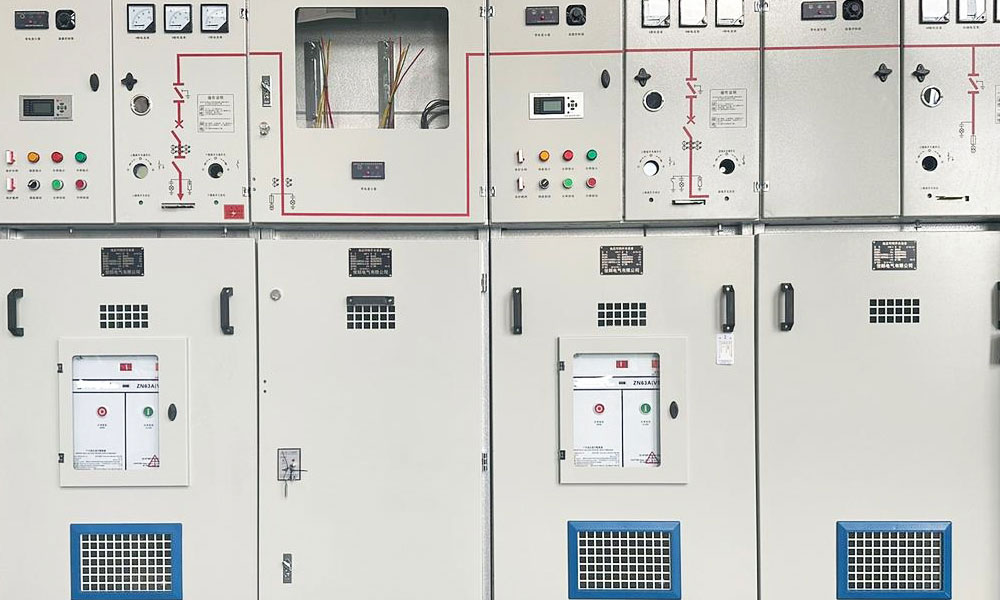

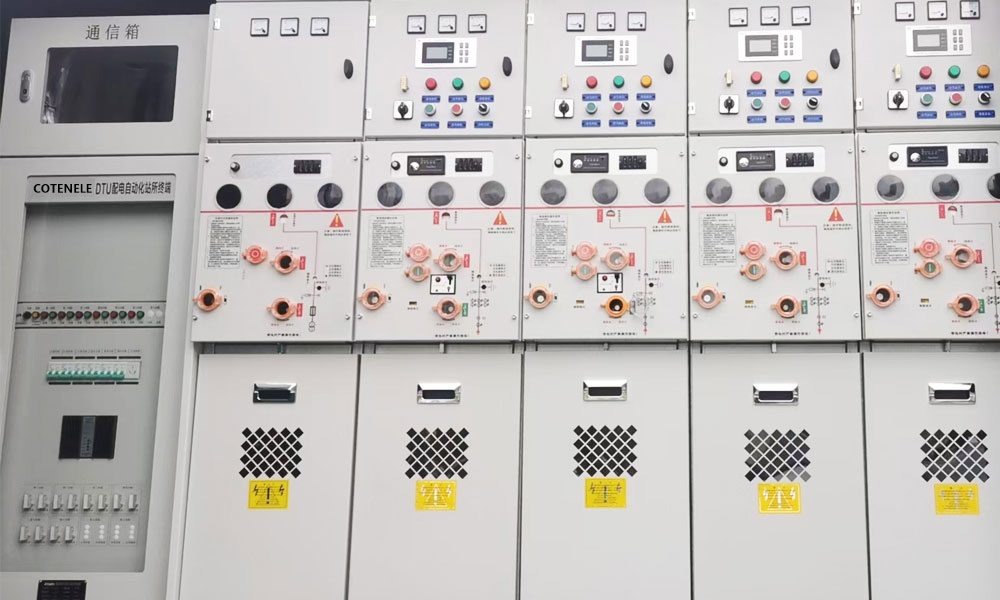

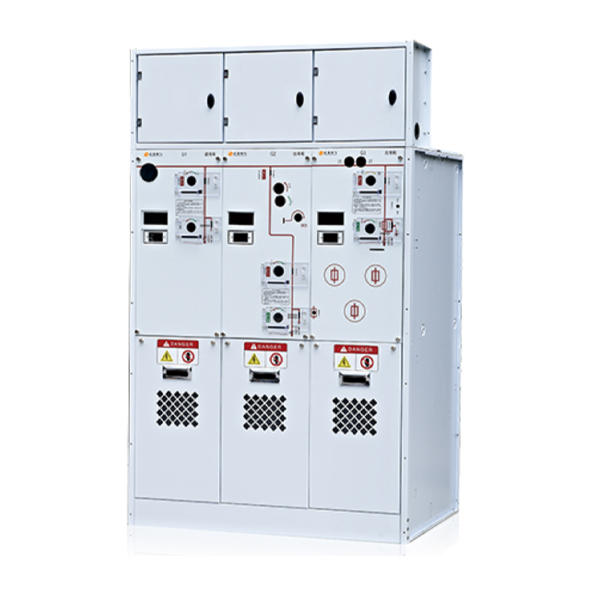

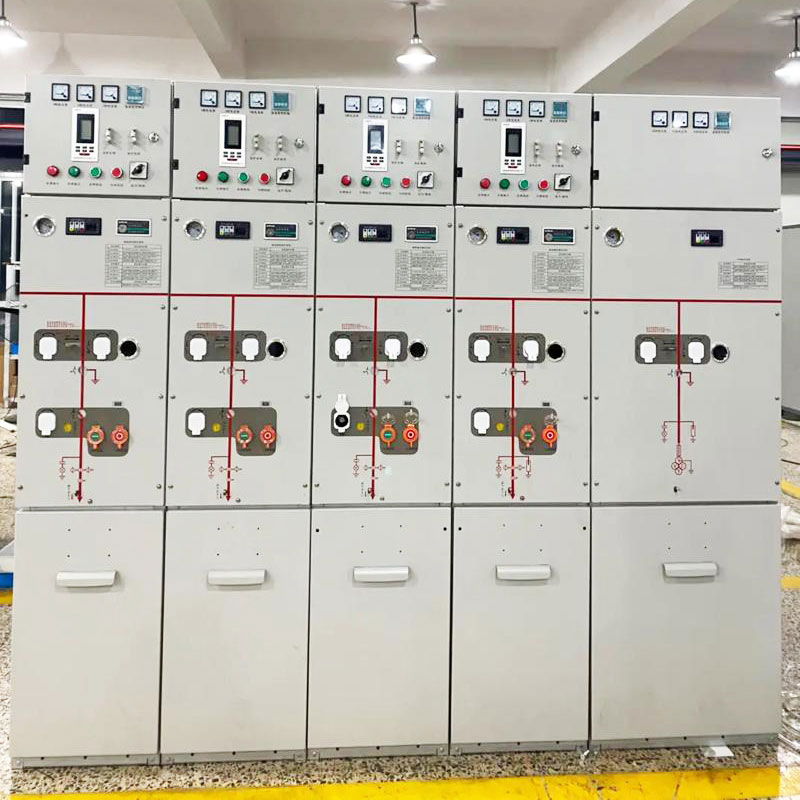

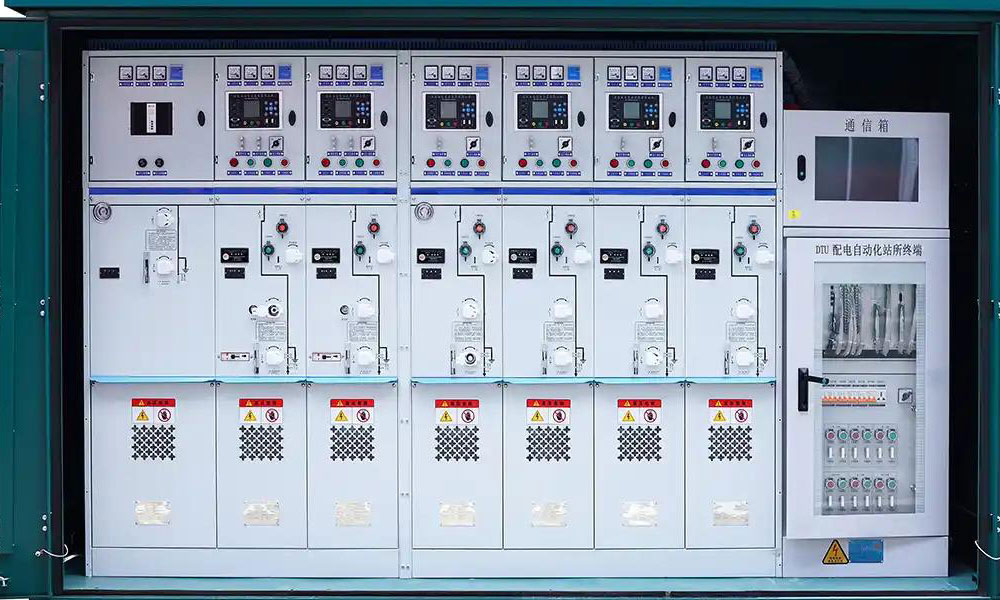

제품 쇼
