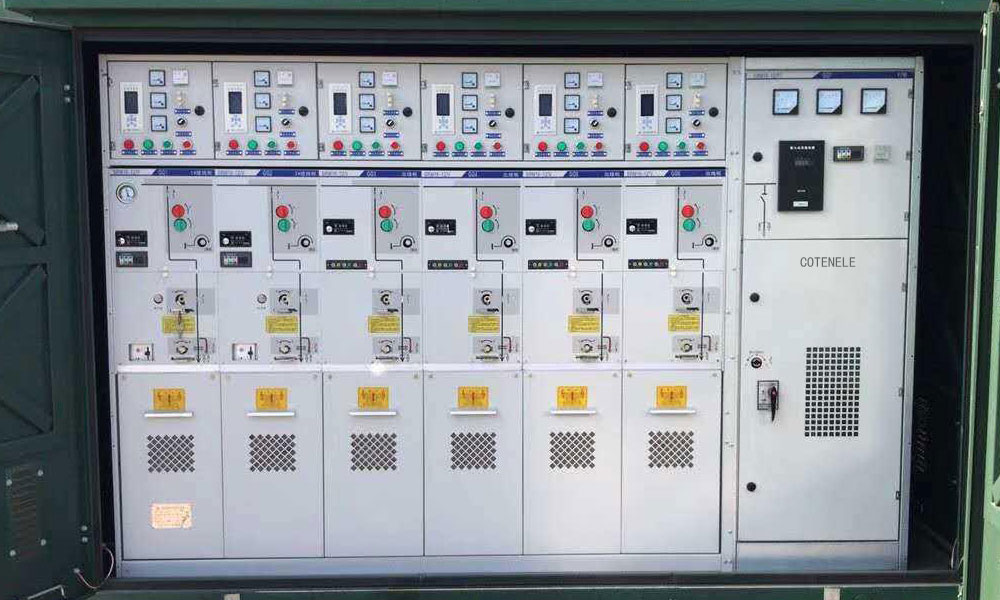

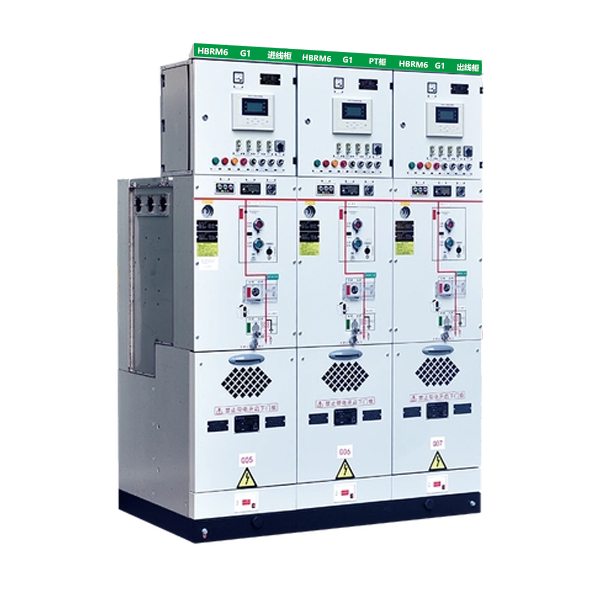

24KV SF6 무료 친환경 배전반

전력 산업의 발전 추세에 발맞추기 위해 Cotenele는 수년 동안 24KV SF6 Free Environmentally Friendly Switchgear의 연구 개발에 전념해 왔으며, 핵심 목표는 기존 스위치 기어에 널리 사용되는 육불화황(SF₆) 가스를 줄이거나 완전히 대체하는 것입니다. 기존의 고압 배전 시스템은 SF₆ 가스 절연 링 메인 유닛을 광범위하게 사용합니다.

그러나 온실가스 배출에 대한 전 세계적인 통제가 점점 더 엄격해지고 중국의 "탄소 피크 및 탄소 중립" 목표가 도입됨에 따라 환경 친화적인 개폐 장치의 개발 및 채택을 촉진하는 것이 전력 산업에서 피할 수 없는 선택이 되었습니다. 친환경 배전반은 “환경에 유해한 매체를 거의 또는 전혀 사용하지 않고, 전체 수명주기 동안 환경에 미치는 영향이 적고, 환경적응성을 갖춘” 장비로서 점차 배전분야의 주류 제품으로 자리잡고 있습니다. 현재, 친환경 배전반에 대한 시장 수요는 계속 증가하고 있으며, 기술 혁신도 끊임없이 나타나고 있습니다.

환경친화적인 가스절연개폐장치란?

친환경 가스절연 금속폐쇄배전반이란 환경친화적인 가스를 주절연으로 사용하고, 진공차단하며, 모든 고전압 충전부(입출고기기 제외)를 미정압(0.04MPa 이하)의 금속탱크에 내장하고, 소량의 고체절연재를 지지대로 사용하며, LCS2A 이상의 연속사용등급을 가지며, 정격단락고류전류를 정상적으로 차단할 수 있는 "금속폐쇄배전반"을 말합니다. 제로 게이지 압력 조건에서”환경 친화적인 가스 절연 개폐 장치는 진공 차단 기술과 결합된 비SF₆ 가스(건조 공기, 질소 및 SF₆ 혼합물 포함)를 절연 매체로 사용합니다. 현재 가장 널리 사용되는 친환경 배전반입니다.

친환경 가스절연 금속폐쇄배전반은 응용기능에 따라 링메인유닛(RMU)과 개폐장치(가스절연배전반, C-GIS)로 구분할 수 있습니다.

주요 절연 매체:

1. 건조 공기: N2 및 건조 공기는 최대 12kV ~ 40.5kV의 중전압 배전반의 절연 매체로 사용할 수 있습니다. 건조 공기의 압력을 SF₆ 단열재의 약 3배로 높이면 단열 요구 사항을 충족할 수 있습니다.

2. 질소(N2): 순수 N2는 가장 환경 친화적인 절연 매체 중 하나로 12kV 친환경 가스 절연 개폐 장치에 널리 사용되었습니다.

3. 기타 환경 친화적인 가스: ​​여기에는 80% N2/20% O2 혼합물, CO2, C₃, C₅ 등이 포함되며, 그 중 일부는 이미 상용화되었습니다.

4. 구조 측면에서 친환경 가스 절연 개폐 장치 가스 탱크는 얇은 금속판을 용접하여 대량 생산 시 제품 품질 일관성, 안정성 및 작동 신뢰성을 보장하는 간단한 제조 공정을 제공하며 이는 중국의 주류 접근 방식입니다.

친환경 가스절연 개폐장치 구축

환경친화적인 가스절연개폐장치는 모듈형 설계를 채택하였습니다.

친환경 가스 절연 개폐 장치의 내부 구획에는 주로 다음 부품이 포함됩니다.

1. 가스 충전실(가스 탱크)

가스충진실은 친환경 가스절연개폐장치의 핵심부품입니다. 정밀 용접된 스테인리스 강판으로 제작되었으며, 내부에는 건조공기나 질소 등 친환경 가스가 채워져 있습니다. 1차 충전부(메인 버스바)와 스위치 본체는 가스 탱크 내부에 밀봉되어 있습니다. 이 가스 탱크의 보호 수준은 IP67에 도달할 수 있으며 단기 방수 및 결로 방지 기능으로 내부가 외부 환경 조건에 영향을 받지 않습니다. 가스 탱크는 약간의 양압(≤0.04 MPa) 가스 절연을 사용하여 가스 누출 가능성을 줄입니다. 가스탱크에 누수사고가 발생하더라도 정상적인 운전에 지장을 주지 않고 제로 게이지압에서 충분한 절연강도를 유지할 수 있습니다.

2. 저전압 구획(기기 구획)

저압실은 캐비닛 상단이나 전면에 위치하며 마이크로컴퓨터 보호장치, 지능형 컨트롤러, 계측기 등 보조 장비를 설치하는 데 사용됩니다. 장비실에는 마이크로컴퓨터 보호 및 기타 장비를 장착할 수 있으며 "4가지 원격" 기능(원격 측정, 원격 신호, 원격 제어, 원격 조정)을 실현하여 자동화 및 지능 기능을 제공할 수 있습니다.

3. 케이블 수납부

케이블 수납공간은 캐비닛 하단에 있으며 들어오고 나가는 케이블을 연결하는 데 사용됩니다. 또한 서지 피뢰기 및 전압 변압기와 같은 장비를 수용할 수도 있습니다. 들어오고 나가는 연결은 완전히 절연 및 차폐된 플러그인 케이블 연결을 사용하여 작동 안전을 보장합니다.

작동 메커니즘 구획

작동 메커니즘 구획은 단로기 및 주 스위치용 스프링 작동 메커니즘을 설치하는 데 사용되며 수동 및 전기 작동이 모두 가능합니다. 메커니즘은 스위치와 통합되어 연동됩니다. 작동 메커니즘의 부품 수가 적어 전송 링크가 줄어들고 신뢰성이 향상됩니다.

4. 주요 구성품

주요 내부 구성 요소에는 진공 회로 차단기, 단로기, 접지 스위치, 주 버스바, 서지 피뢰기 등이 포함됩니다. 이들은 가스가 채워진 각 구획을 형성하는 기능 장치로 밀봉된 가스 탱크 내부에 배치됩니다.

응용 시나리오

1. 도시 유통망

친환경 배전반은 도시 배전망에서 가장 널리 사용됩니다. 기존 중압 배전반에 비해 환경 친화적인 가스 절연 배전반은 설치 공간이 작고, 안전 성능이 높으며, 열악한 환경에 대한 저항력이 강하여 토지 자원이 부족한 도시 지역에서 큰 이점을 제공합니다. 친환경 가스절연개폐장치는 도시 주거지역, 상업지역, 변전소 등에서 널리 사용되고 있습니다.

2. 재생에너지 부문

친환경 개폐장치는 재생에너지 분야에서 가장 빠르게 성장하는 수요를 경험하고 있습니다. 풍력 및 태양광 발전소의 그리드 연결은 종종 전압 변동에 직면합니다. 환경 친화적인 가스 절연 링 메인 유닛과 C-GIS는 대규모 재생 에너지 기반 그리드 연결의 안정적인 배전 요구를 정확하게 충족할 수 있습니다. 주요 응용 분야는 다음과 같습니다.

해상 풍력, 육상 풍력/PV, 에너지 저장 시스템.

3. 데이터 센터

데이터 센터는 전원 공급 장치 신뢰성과 친환경 환경 보호에 대한 요구 사항이 매우 높습니다. 환경 친화적인 개폐 장치는 신뢰성이 높은 배전과 저탄소 작동이라는 두 가지 요구 사항을 충족할 수 있습니다.

4. 교통 인프라

친환경 개폐장치는 지하철, 고속철도, 공항, 고속도로 등 교통 인프라에 널리 사용되고 있습니다.

5. 극한 환경 애플리케이션

환경 친화적인 가스 절연 개폐 장치는 특히 해안, 습한 지역, 고온 지역, 극한 지역, 고지대, 화학적 부식성 가스 또는 심하게 오염된 지역과 같은 열악한 작동 환경에 적합한 지역입니다.

친환경 가스절연 개폐장치 VS SF₆Gas-Insulated 개폐장치

다음은 SF₆ 가스 절연 개폐 장치(SF₆ GIS), 친환경 가스 절연 개폐 장치(친환경 GIS)를 종합적으로 비교한 것입니다. 이 두 가지 기술 경로는 중전압 배전의 주요 옵션이며 각각 절연 매체, 구조, 장점 및 한계에 상당한 차이가 있습니다.

Contenele 24KV 친환경 개폐 장치를 선택하는 이유는 무엇입니까?

Conteneles 친환경 스위치기어는 탄소 중립 목표를 달성하기 위한 이상적인 배전 선택입니다.

• 친환경 리더십: SF₆ 대신 질소(N2)나 건조한 공기를 사용하여 온실가스 배출이 없습니다. “2024년 녹색기술혁신 대표사례”로 인정
• 안전하고 신뢰할 수 있음: IP67 보호 등급, 제로 게이지 압력에서 정상 작동, 최대 11,000회 작동의 기계적 수명, 제로 게이지 압력에서 42kV의 내전압.
• 고용량 및 콤팩트함: 폭이 600mm에 불과하고 최대 공급 전류가 최대 3,150A이므로 고전류 분배 요구 사항을 쉽게 충족합니다.
• 지능형 및 유지 관리가 필요 없음: 작업은 지능형 플랫폼을 기반으로 하며 신뢰할 수 있는 품질, 안전성, 신뢰성 및 평생 유지 관리가 필요하지 않습니다.
• 폭넓은 적용 분야: SPIC 및 Huaneng의 프로젝트에서 18%의 수주율과 10,000개에 달하는 연간 생산 능력으로 완벽한 납품을 보장하는 35kV 친환경 고압 가스 절연 개폐 장치 부문에서 최상위 등급에 올랐습니다.

생산 워크샵

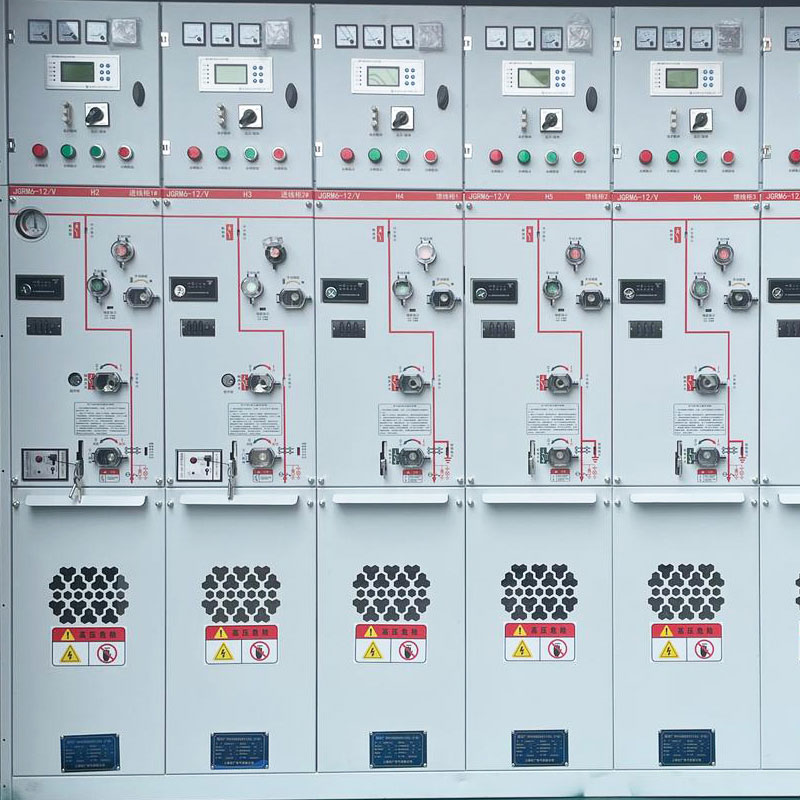

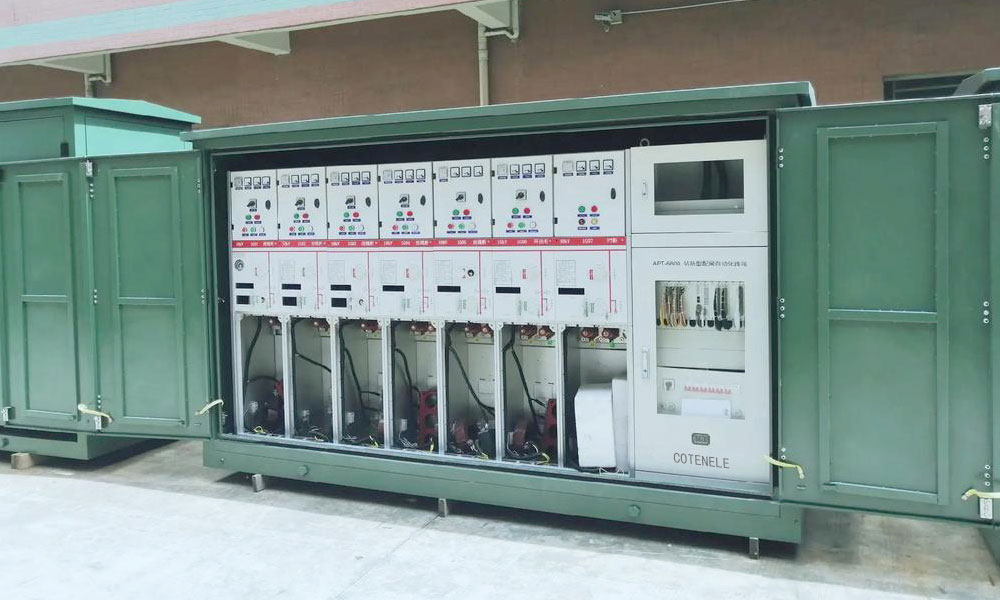

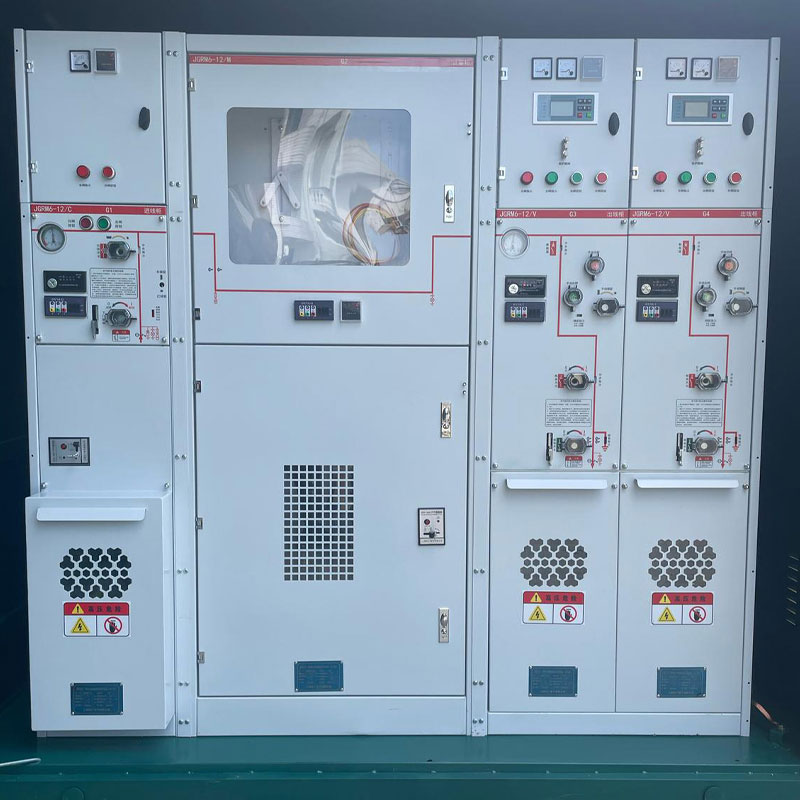

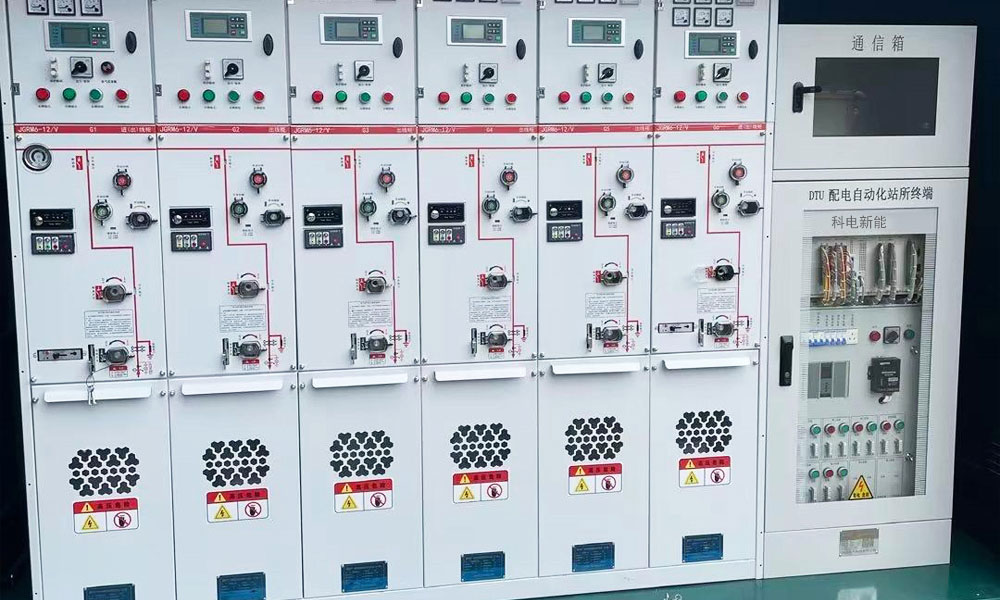

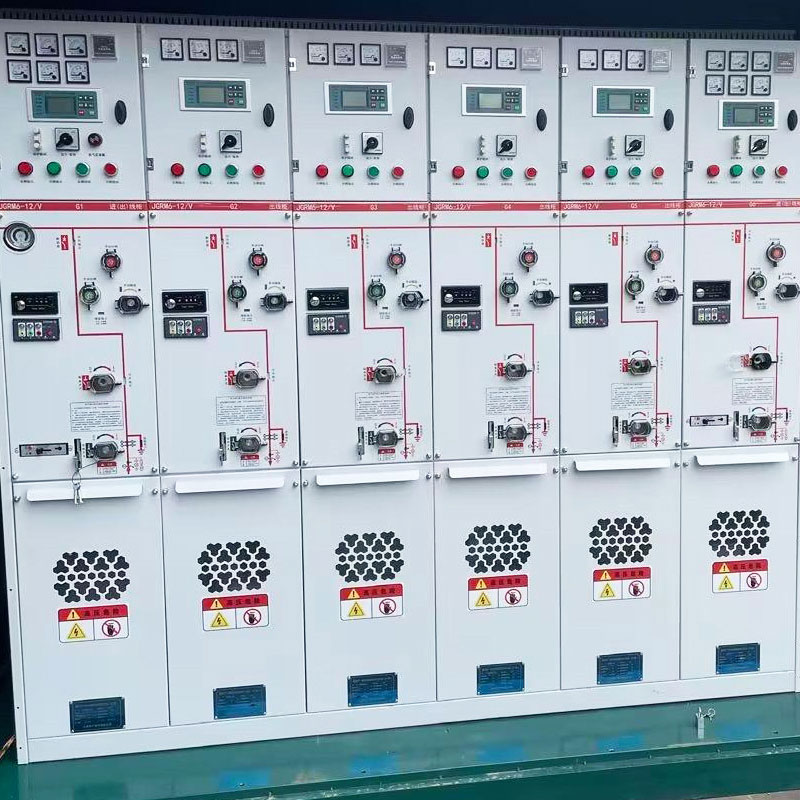

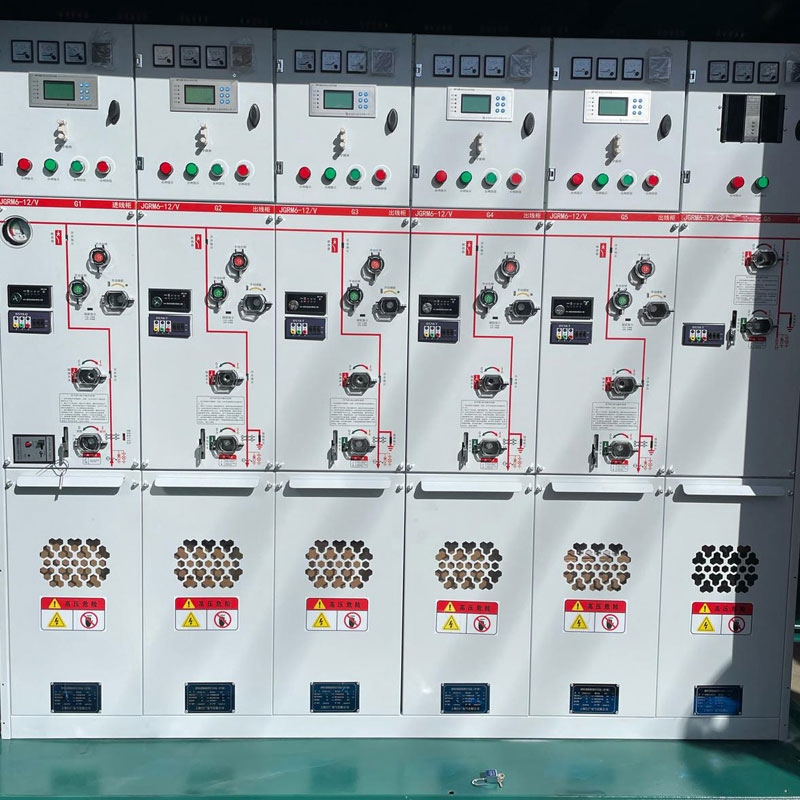

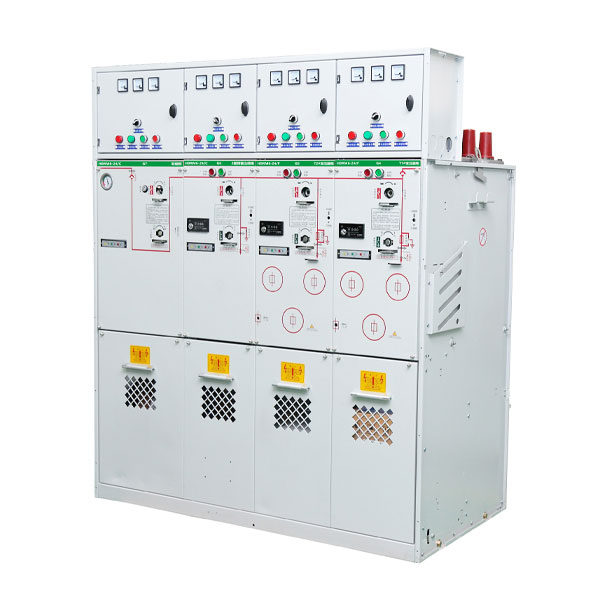

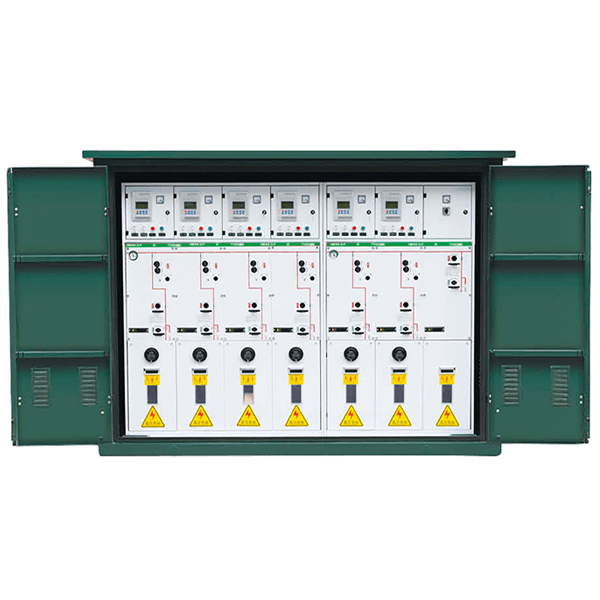

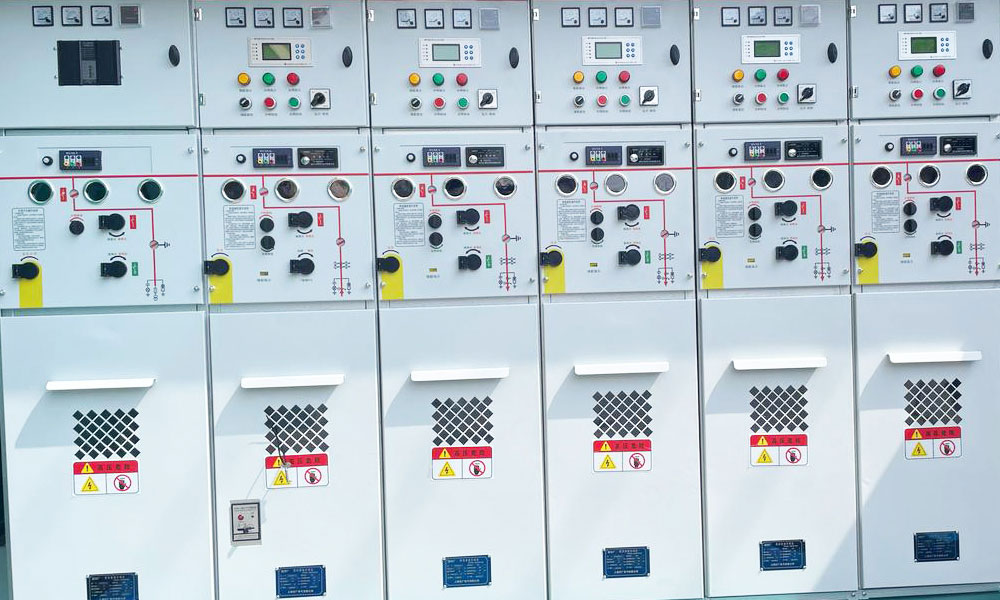

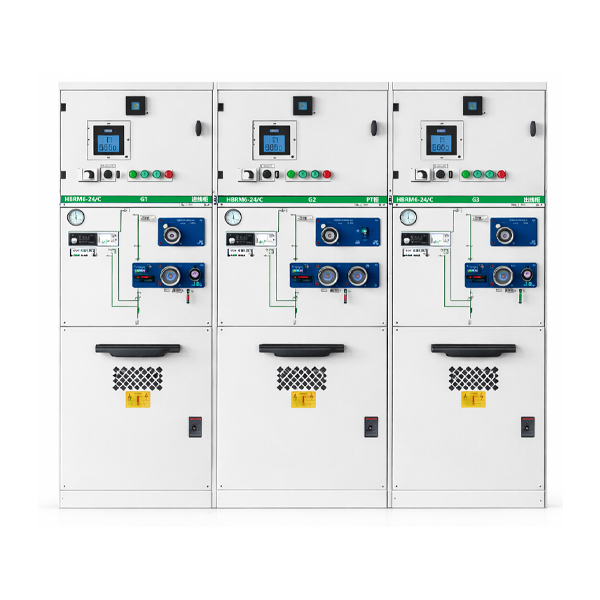

제품 쇼:
