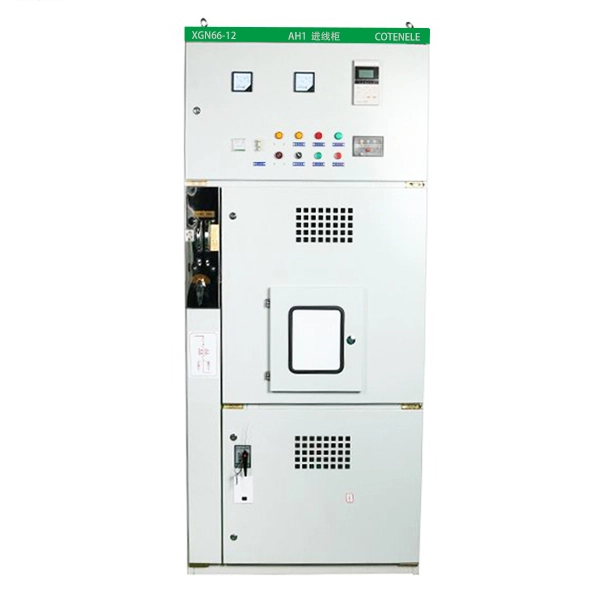

11KV RMU 중압 링 메인 유닛 MV 개폐기

Cotenele는 중국의 중전압 링 기본 장치 및 내부 핵심 구성 요소의 대규모 제조업체이자 공급업체입니다. 당사의 중전압 RMU는 주로 유럽 및 중동과 같은 지역으로 수출됩니다. XGN66-12 시리즈 11KV RMU 중전압 링 기본 장치 MV 스위치기어는 3.6~40.5kV, 50Hz 3상 전력 시스템용으로 설계된 실내 고정 AC 금속 폐쇄형 스위치기어입니다. 변전소, 산업 플랜트, 고층 건물, 주거 지역, 패드 장착 변압기 등의 응용 분야에서 배전, 회로 제어 및 보호에 널리 사용됩니다.

문의 보내기

제품 설명

중국의 잘 알려진 수출업체 중 하나인 Cotenele은 오랫동안 중동, 아프리카, 유럽의 고객에게 안정적인 품질, 안전하고 신뢰할 수 있는 링 본체 제품을 제공해 왔습니다.

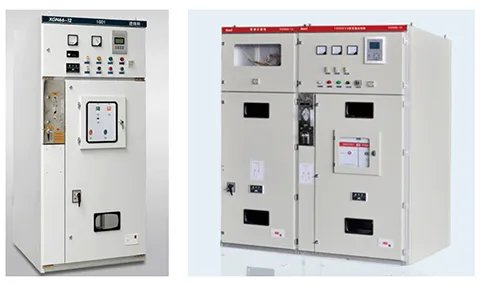

XGN66 시리즈 11KV RMU 중압 링 메인 유닛 MV 개폐 장치는 3.6~40.5 kV 등급의 실내 고정 AC 금속 폐쇄형 개폐 장치로, 변전소, 산업 플랜트, 고층 건물, 주거 지역 및 패드 장착 변압기에 널리 적용됩니다.

주요 특징으로는 컴팩트한 설치 공간(기존 디자인보다 약 50% 작음), 분리된 칸막이가 있는 견고한 금속 밀폐 구조, 기계식 5중 방지 인터록, 손쉬운 설치 및 유지 관리를 위한 전면 케이블 액세스 등이 있습니다.

장비는 GB3906, DL/T 404 및 IEC 62271-200 표준을 준수합니다.

33kv Rmu Mv Gas Insulated Ring Main Switchgear

모델과 의미

33kv Rmu Mv Gas Insulated Ring Main Switchgear

근무 조건

1. 설치 장소는 고도 1000m를 초과해서는 안 됩니다.

2. 주변 온도는 -25 ℃ ~ +40 ℃ 범위에 있어야 하며, 24시간 평균 온도는 +35 ℃를 넘지 않아야 합니다.

3. 수평면에서 허용되는 경사각은 최대 3°입니다.

4. 해당 위치의 지진 강도는 규모 8을 초과할 수 없습니다.

5. 장비는 강한 진동, 심한 충격 또는 폭발 위험이 없는 장소에 배치해야 합니다.

33kv Rmu Mv Gas Insulated Ring Main Switchgear

주요 기술 매개변수

SN	목	단위	기술적인 매개변수
1	정격전압	kV	3.6,7.2,12,24,35,40.5
2	정격 상용주파 내전압	kV	접지 및 상간: 42kV; 절연 거리: 48 kV
3	정격 번개 충격 내전압	kV	접지 및 상간: 75kV; 절연 거리: 85 kV
4	정격 주파수	헤르츠	50
5	정격전류	A	630,1250,
6	정격단락차단전류(RMS)	카	20,25,31.5,
7	정격단락투입전류(피크)	카	50,63,80,
8	정격 동적 내전류(피크)	카	50,63,80
9	4초 동안 정격 내열 전류(RMS)	카	20,25,31.5
10	보호등급(또는 보호등급)		IP2X
11	크기(너비 x 깊이 x 높이)	mm	900×1000×2300
12	무게	kg	≒600

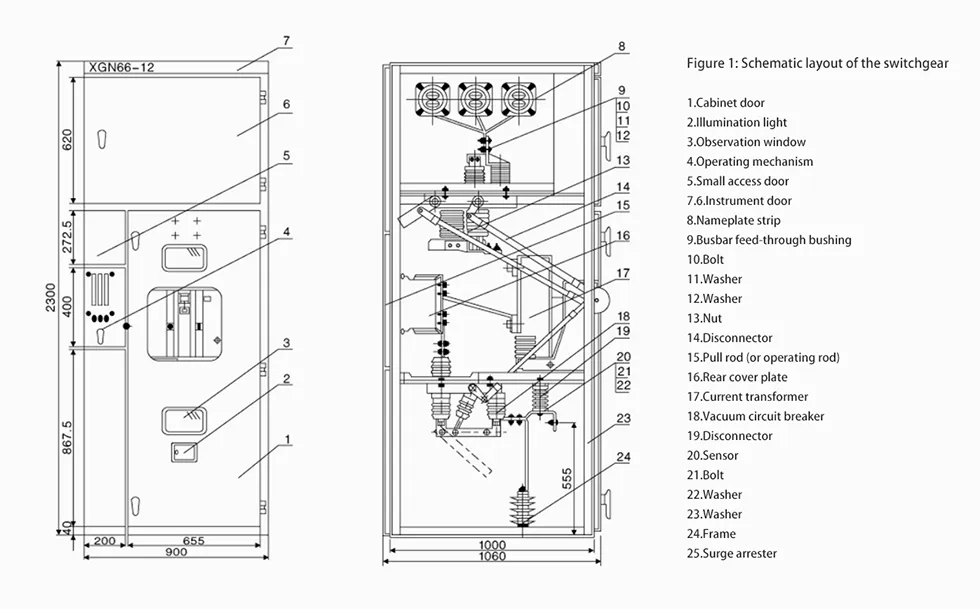

XGN66 RMU의 구조와 핵심 장점은 무엇입니까?

33kv Rmu Mv Gas Insulated Ring Main Switchgear

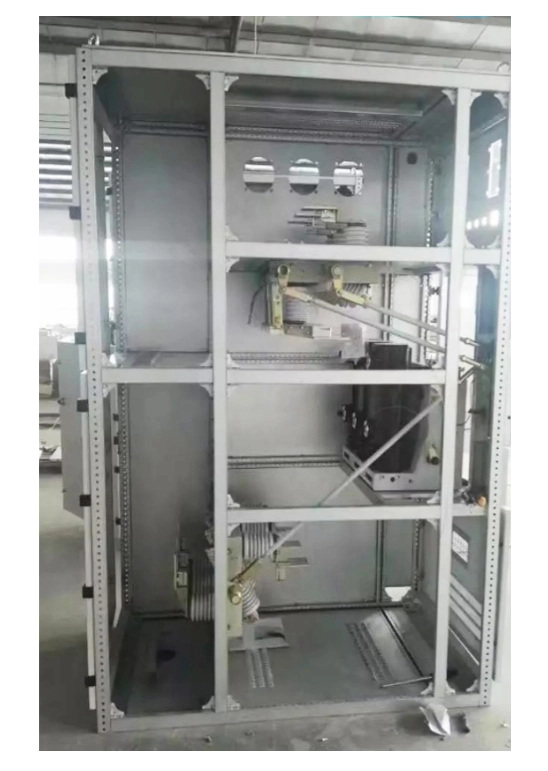

XGN66 시리즈 11KV RMU 중압 링 메인 유닛 MV 개폐 장치는 금속으로 둘러싸인 박스형 구조를 채택합니다. 내부는 일반적으로 강철판으로 회로 차단기 구획, 모선 구획, 케이블 구획 및 계기 구획과 같은 독립 구획으로 분할됩니다. 이 구조는 전반적인 안전성을 향상시킵니다.

RMU의 핵심 장점은 다음과 같습니다.

컴팩트한 크기, 공간 절약: 링 메인 유닛은 KYN28 및 KYN61과 같은 일반적인 금속 피복 개폐 장치보다 부피가 더 작고 크기의 약 50%에 불과하므로 변전소에 필요한 바닥 공간을 효과적으로 줄일 수 있습니다.
견고한 구조, 신뢰할 수 있는 성능: 링 본체는 고품질 앵글강으로 용접되거나 알루아연 코팅 강판으로 조립된 높은 기계적 강도의 본체를 갖추고 있습니다. 링 메인 유닛의 모든 작동에는 "5가지 방지" 기능을 갖춘 기계식 인터록이 장착되어 있어 작동 안전성이 보장됩니다.
손쉬운 유지 관리, 안전한 작동: 링 메인 유닛의 주요 구성 요소는 패널의 중앙과 하단에 위치하여 설치 및 시운전이 용이합니다. 도어의 관찰 창을 통해 내부 구성 요소 상태를 볼 수 있습니다. 스위치기어 본체에는 내부 결함이 발생한 경우 인력을 보호하기 위한 압력 방출 채널이 장착되어 있습니다.
광범위한 적용, 유연한 구성: 이 RMU는 다양한 위치에 적합합니다. 메인 스위치는 일반적으로 ZN63A(VS1-12) 진공 회로 차단기이지만 부하 차단 스위치를 장착할 수도 있습니다. 단로기는 종종 GN30-10 시리즈 회전식 단로기입니다. 또한, 들어오고 나가는 케이블이 캐비닛 전면에서 연결되어 설치가 편리합니다.
