11KV MV 패널 진공 회로 차단기 분리 스위치

Cotenele International Trade (Wenzhou) Co., Ltd는 친환경 중전압 스위치기어(MV 패널, RMU, GIS)용 11KV MV 패널 진공 차단기 절연 스위치를 생산하는 중국의 선도적인 제조업체이자 수출업체입니다. 당사의 제품은 전력, 철도, 석유화학, 도시 건설 및 재생 에너지와 같은 산업에 높은 신뢰성, 운영 안전성 및 낮은 유지 관리를 제공합니다.

문의 보내기

제품 설명

현대 배전 시스템의 중전압 환경 친화적인 링 메인 유닛과 개폐 장치에는 신뢰성과 지속 가능성이 가장 중요합니다. 대부분의 회로 차단기 오류는 작동 메커니즘과 관련되어 있으며 이는 작동 메커니즘에 대한 견고성과 신뢰성의 중요성을 나타냅니다. 수동 유형 또는 전기 유형에 관계없이 이러한 11KV MV 패널 진공 회로 차단기 절연 스위치는 차단 장치를 구동하는 "근육"입니다. 진공 회로 차단기 및 스위치 단로기는 전력망에서 포괄적인 보호 및 제어를 보장할 수 있습니다. 진공 회로 차단기는 오류에 자동으로 반응하는 역할을 하고, 스위치 단로기는 수동 체크포인트 역할을 하며, 이 조합을 통해 회로 작업이 안전한지 확인할 수 있습니다. 친환경 RMU의 이 두 가지 구성 요소는 탄력적인 전기 인프라를 유지하는 데 핵심입니다.

제품 모델

KD	V	12	D	630	20
회사 암호	스위치 단로기가 있는 진공 회로 차단기	정격 전압	접지형	정격 현재의	정격 단시간 내전류

진공 차단기

진공 차단기(VCB)는 배전 시스템의 개폐 장치 또는 링 본체의 전기 부품으로 진공을 소호 매체로 사용하여 전류 흐름을 차단합니다. 진공 회로 차단기는 오일이나 가스(SF₆ 등)를 사용하는 회로 차단기와 달리 VCB는 밀봉된 진공 차단기 내에 고정 접점과 이동식 접점을 수용합니다.

오류가 발생하면 접점이 분리되어 전기 아크가 생성됩니다. 주변 환경이 진공이기 때문에 아크를 이온화하고 유지하는 가스가 없습니다. 접점의 금속 증기가 응축되면서 아크가 빠르게 소멸되어 유전 강도가 거의 즉각적으로 복원됩니다. 이 프로세스는 매우 효율적이고 빠르며 환경 친화적입니다. VCB는 주로 중전압 애플리케이션(3kV ~ 40.5kV)에 사용되며 긴 수명, 낮은 유지 관리 및 빈번한 스위칭 작업을 처리할 수 있는 능력이 있다는 장점이 있습니다.

스위치 단로기

스위치 단로기는 친환경 RMU의 핵심 구성 요소로 두 가지 주요 기능을 제공합니다. 첫째, 이 스위치는 회로의 정상 부하 전류를 안전하게 생성, 전달 및 차단할 수 있습니다. 둘째, 열린 위치에서 이 격리 스위치는 지정된 수준의 격리를 제공하여 유지 관리 또는 문제 해결을 위한 가시적이고 안전한 연결 해제 지점을 만듭니다.

스위치 단로기는 정상적인 작동 전류를 처리할 수 있지만 단락과 같은 높은 오류 전류를 차단하도록 설계되지 않았습니다. 짧은 시간 동안 이러한 높은 전류를 견딜 수 있어야 하지만 실제로 오류를 해결하려면 업스트림 퓨즈나 회로 차단기에 의존해야 합니다. 이는 케이블 분할, 스위칭 변압기 및 절연 링 네트워크 장치에 필수적이며 공간을 적게 차지하도록 공기 절연 또는 가스 절연(SF₆ 또는 SF₆ 없음)이 가능합니다.

진공 회로 차단기와 스위치 단로기의 주요 차이점

둘 다 스위칭 장치이지만 주요 기능은 서로 다릅니다.

	진공차단기(VCB)	스위치 단로기
주요 기능	고장 전류(과부하 및 단락)를 자동으로 차단합니다.	안전을 위해 회로를 수동으로 분리하고 부하 전류를 전환합니다.
오류 중단	높은 단락 전류를 차단하도록 설계되었습니다.	결함 전류를 차단하도록 설계되지 않았습니다. 결함을 제거하기 위해 외부 장치(예: 퓨즈)에 의존합니다.
아크 제어	진공 차단기를 사용하여 아크를 빠르게 소멸시킵니다.	공기 또는 가스(SF₅)를 사용하여 아크를 늘이고 냉각시킵니다.
작업	자동(릴레이를 통해) 또는 수동일 수 있습니다. 일반적으로 복잡한 작동 메커니즘(예: 스프링 메커니즘)이 있습니다.	주로 수동으로 작동하지만 전동식으로 작동할 수도 있습니다. 작동 메커니즘이 간단합니다.
작업		주로 수동으로 작동하지만 전동식으로 작동할 수도 있습니다. 작동 메커니즘이 간단합니다.
애플리케이션	피더, 변압기, 모터 및 발전기에 대한 1차 보호입니다.	변압기, 케이블 링 전환 및 눈에 보이는 절연 지점 제공. 종종 보호를 위해 퓨즈와 쌍을 이룹니다.

스위치 단로기가 있는 진공 회로 차단기의 기술 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

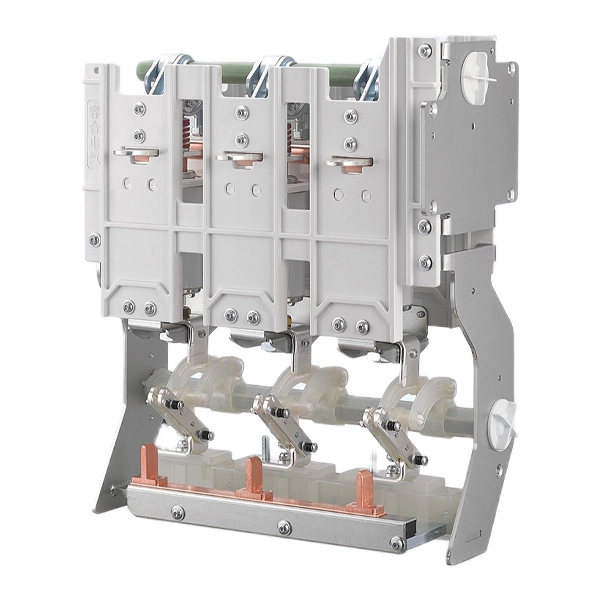

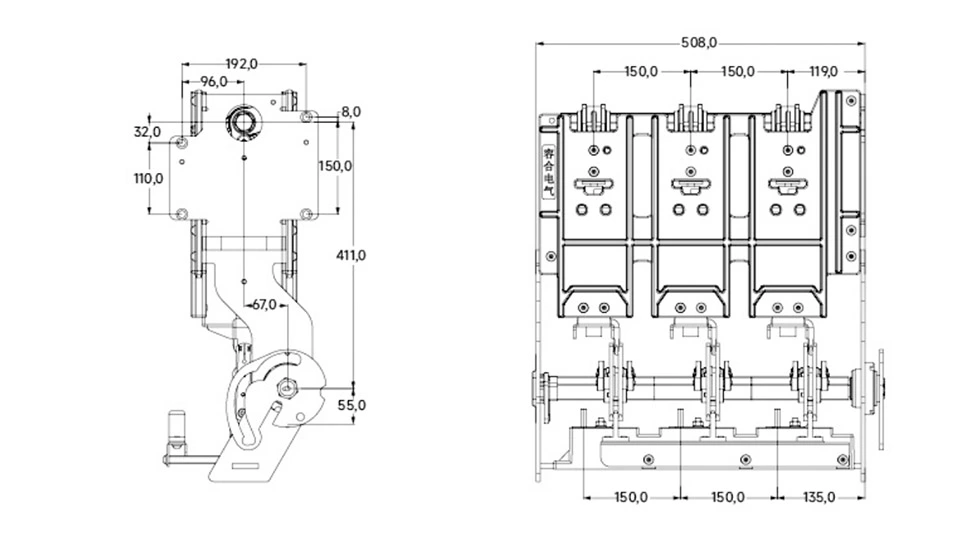

외관 및 치수

11kv Mv Panels Vacuum Circuit Breaker Isolating Switch

FAQ

1. VCB에서 아크를 소멸시키기 위해 진공을 사용하는 이유는 무엇입니까?

진공은 이온화할 입자가 거의 없기 때문에 매우 효과적인 아크 소거 매체입니다. 진공 차단기의 접점이 분리되면 금속 증기에 의해 아크가 발생합니다. 진공 환경에서 이 증기는 접촉 표면에 빠르게 재응축되어 접촉 간격을 이온화하고 아크가 다시 점화되는 것을 방지합니다. 이 프로세스는 밀리초 내에 완료될 수 있습니다.

2. 스위치 단로기를 독립형 보호 장치로 사용할 수 있습니까?

아니요. 스위치 단로기는 보호 장치가 아닌 스위칭 및 절연 장치입니다. 단락 전류를 차단할 수 없습니다. 완벽한 보호를 위해서는 퓨즈 세트(스위치-퓨즈 조합 구성) 또는 회로 차단기와 같은 사고 전류 차단 장치와 직렬로 사용해야 합니다.

3. 11KV MV 패널 진공 회로 차단기 분리 스위치는 회로 차단기 또는 단로기를 제어하고 보호하는 데 어떤 영향을 줍니까?

진공 회로 차단기 또는 스위치 단로기의 작동 메커니즘은 차단기 접점을 열고 닫는 데 필요한 에너지를 저장하고 방출합니다. 개폐장치 중 가장 고장이 나기 쉬운 부분입니다. RHV-12D/630-20에 설명된 스프링 작동식 메커니즘과 같은 안정적인 작동 메커니즘은 일관된 개폐 속도와 힘을 보장합니다. 이는 오류를 안전하게 차단하고 긴 기계적 수명(10,000회 이상 작동)을 달성하는 데 매우 중요합니다.

4. SF₆ 회로 차단기보다 VCB를 사용하는 주요 이점은 무엇입니까?

주요 장점은 환경 친화적입니다. SF₆ 가스는 환경 보호에 도움이 되지 않는 강력한 온실가스입니다. VCB는 환경에 무해한 아크 소화 매체로 진공을 사용합니다. 또한 VCB는 일반적으로 가스 압력이나 분해를 관리하는 시스템이 필요하지 않으므로 유지 관리가 덜 필요하고 구조가 더 간단합니다.

5. 일반적인 애플리케이션에서 VCB와 스위치 단로기는 어떻게 함께 작동합니까?

산업용 전력 분배 계획을 고려하십시오. 들어오는 피더의 VCB는 결함으로부터 전체 설비를 보호합니다. 특정 대형 모터의 경우 스위치 단로기가 로컬로 설치될 수 있습니다. 정상적인 조건에서 운전자는 스위치 단로기를 사용하여 모터를 시동 및 정지합니다. 배전 시스템의 중압 배전반 또는 친환경 RMU에 오류가 발생하면 업스트림 VCB가 오류를 제거하기 위해 트립됩니다. 결함이 해결되면 작업자는 전기 장치에 대한 유지 관리를 수행하기 전에 로컬 스위치 단로기를 안전하게 열어 눈에 보이는 격리 지점을 제공할 수 있습니다.

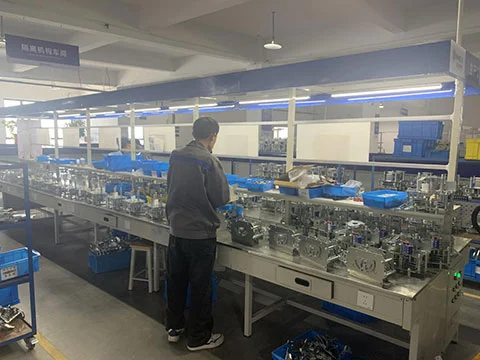

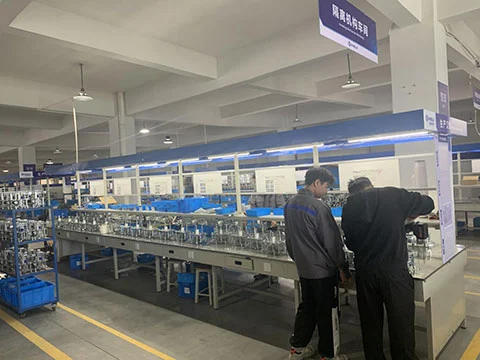

회사 소개

Cotenele International Trade (Wenzhou) Co., Ltd는 30,000m² 이상의 공장, ISO 인증 품질 시스템 및 5년 이상의 MV 스위치기어 생산 경험을 갖춘 인증된 중국 스위치기어 제조업체입니다. 고객은 경쟁력 있는 가격, OEM/ODM 솔루션, 설치 및 유지 관리에 대한 완전한 기술 지원을 위해 공장에서 직접 구매할 수 있습니다.

11kv Mv Panels Vacuum Circuit Breaker Isolating Switch

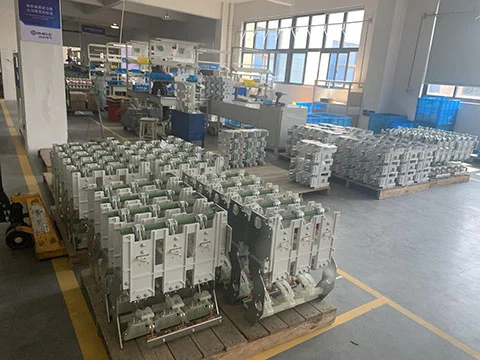

제품 쇼
