격리 메커니즘이 있는 11KV 중압 VCB 회로 차단기

절연 메커니즘을 갖춘 11KV 중압 VCB 회로 차단기는 배전 시스템의 보호 및 제어에 매우 중요한 역할을 합니다. 환경 친화적인 배전반에서 이러한 작동 메커니즘은 일반적으로 환경에 미치는 영향을 줄이고 우수한 성능을 유지하는 데 효과적입니다. 작동 메커니즘은 회로 차단기가 오류 전류를 즉시 차단하고 작동을 안정적으로 전환하도록 보장할 수 있습니다. 회로 차단기의 작동 메커니즘은 내구성이 뛰어난 재료와 효율적인 에너지 저장 방법을 채택하여 유지 관리 및 고장률을 최소화할 수 있습니다. 많은 회로 차단기 결함은 작동 메커니즘과 연관되어 있으므로 견고한 재료와 정기적인 상태 평가가 중요합니다.

제품 하이라이트

모델과 의미

운영 메커니즘이란 무엇입니까?

작동 메커니즘은 전기 접점을 열거나 닫기 위해 기계적 에너지를 생성, 저장 및 방출하는 회로 차단기 또는 단로기용 어셈블리입니다. 이 작동 메커니즘은 오작동을 방지하기 위한 에너지 저장 매체, 작동 시스템 및 연동 장치로 구성됩니다. 설계 및 힘 요구 사항에 따라 단일 메커니즘이 고전압 시스템의 한 단계 또는 세 단계 모두에 서비스를 제공할 수 있습니다. 일반적인 유형에는 C-tyoe, G-Type, V-type 및 F-type 작동 메커니즘이 포함됩니다. 친환경 패널 및 링 메인 유닛에서는 스프링 작동 메커니즘이 단순성, 신뢰성 및 환경 친화적이라는 측면에서 널리 사용됩니다.

작동 원리

작동 메커니즘은 절연 메커니즘을 갖춘 11kV 중압 VCB 회로 차단기의 구성 요소입니다. 그 기능은 전기 접점을 열거 나 닫기 위해 기계적 에너지를 생성, 저장 및 방출하는 것입니다. 작동 메커니즘은 에너지 저장 매체, 구동 시스템, 오작동 방지를 위한 연동 장치로 구성됩니다. 특정 설계 및 부하 요구 사항에 따라 단일 작동 메커니즘이 고전압 시스템의 단상 회로에 서비스를 제공하거나 동시에 모든 3상 회로에 서비스를 제공할 수 있습니다.

일반적인 유형에는 유형 C, 유형 G, 유형 V 및 유형 F 작동 메커니즘이 포함됩니다. 친환경 개폐 장치 및 링 본체에는 간단한 구조, 안정적인 작동 및 환경 친화성으로 인해 스프링 작동 메커니즘이 널리 사용됩니다.

사용 설명서 - 격리 메커니즘이 있는 11KV 중압 VCB 회로 차단기

1. 에너지 저장장치 운영

1. 작동 장치를 스위치기어 캐비닛에 고정합니다.

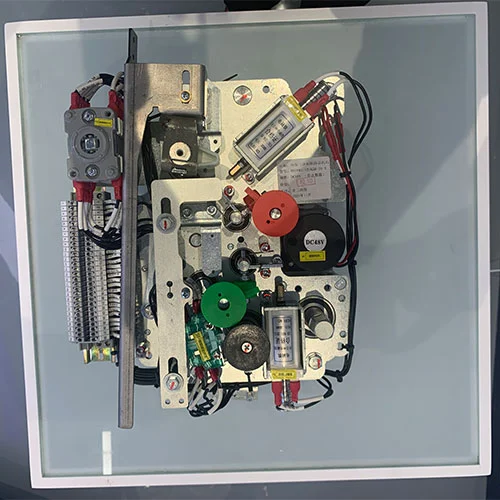

2. 기구부 우측 하단의 조작축에 전용 핸들을 부착합니다.

3. "딸깍" 소리가 들릴 때까지 핸들을 시계 방향으로 돌립니다. 이는 다음을 나타냅니다.
에너지 저장 표시기 샤프트가 마이크로 스위치를 완전히 활성화했습니다.
에너지 저장이 완료되었습니다.

4. 전기 작동 중에 메커니즘은 전원을 켤 때 자동으로 에너지를 저장합니다.

5. 에너지 저장 후에는 모터 회로의 연결이 끊어지고 시스템이 회로를 닫기 위해 에너지를 방출할 때까지 저장된 에너지가 보존됩니다.

6. 중요: 작동하기 전에 보조 회로가 올바르게 연결되어 있고 오류가 없는지 확인하십시오.

2. 마감작업

수동 조작:

1. 녹색 버튼을 누르면 저장된 폐쇄에너지가 즉시 방출됩니다.

2. 메커니즘은 회로 차단기 접점을 구동하여 주 회로를 완전히 닫습니다.

전기적 작동:

1. 폐쇄 솔레노이드 코일에 전원을 공급합니다.

2. 솔레노이드는 저장된 에너지를 방출하여 접점을 닫습니다.

3. 이 과정에서 오프닝 스프링이 재충전되기 시작합니다.

4. 안전 참고사항: 시스템이 준비될 때까지 오작동 방지 인터록으로 인해 재폐쇄가 방지됩니다.

3. 개통작업

수동 조작:

1. 빨간색 버튼을 눌러 저장된 개방 에너지를 해제합니다.

2. 메커니즘은 회로 차단기 접점을 구동하여 주 회로를 엽니다.

전기적 작동:

1. 개방형 솔레노이드 코일에 전원을 공급합니다.

2. 솔레노이드는 에너지를 신속하게 방출하여 신속한 접촉 분리를 보장합니다.

3. 작동 메커니즘은 주 회로 개방을 안정적으로 완료합니다.

4. 안전 및 유지 관리 팁

이러한 절차는 인터록 및 자동 재폐로 무결성을 유지하면서 안전하고 안정적인 스위칭을 보장합니다.

표준 회로 차단기 분석기를 사용하여 정기적인 테스트를 수행하는 것이 좋습니다.

6~12개월마다 에너지 저장 스프링, 인터록을 검사하고 움직이는 부품에 윤활유를 바르십시오.

오작동이나 시스템 손상을 방지하려면 항상 제조업체 지침을 따르십시오.

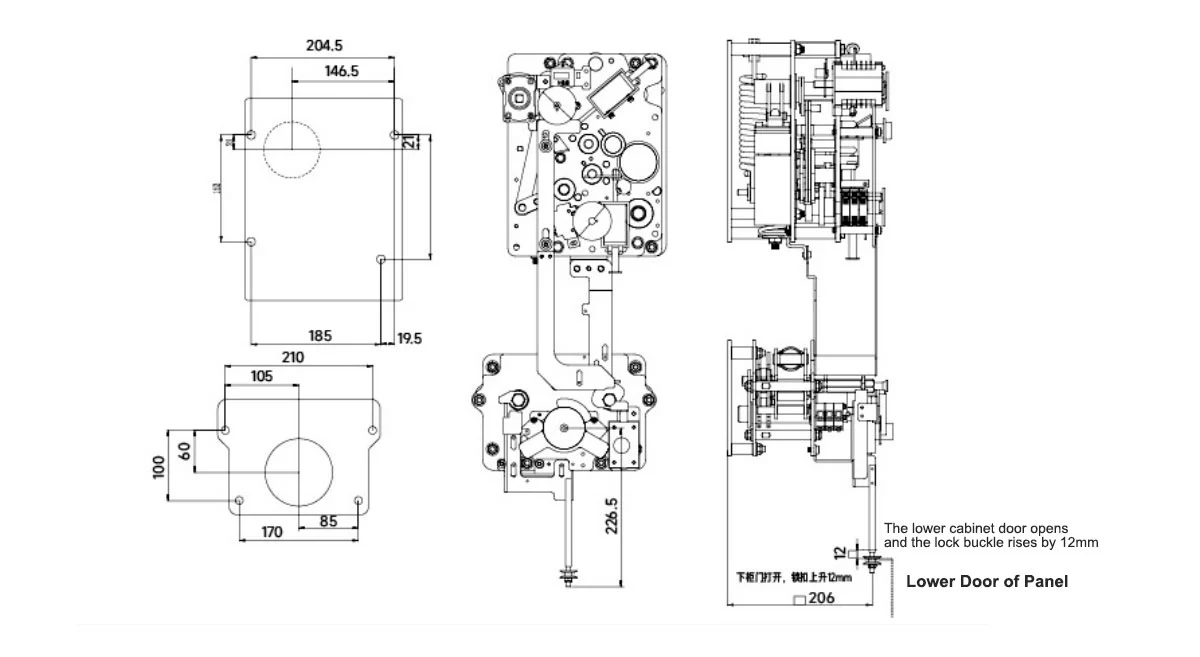

외관 및 치수

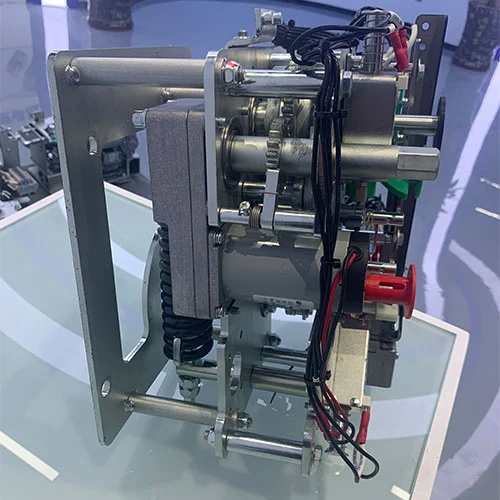

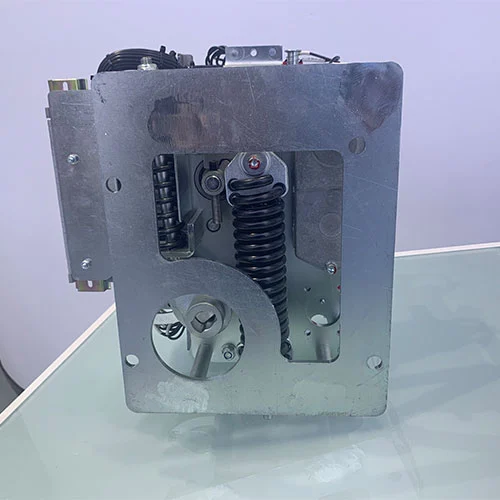

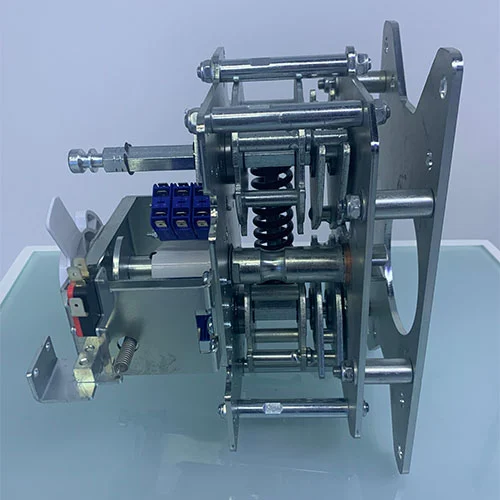

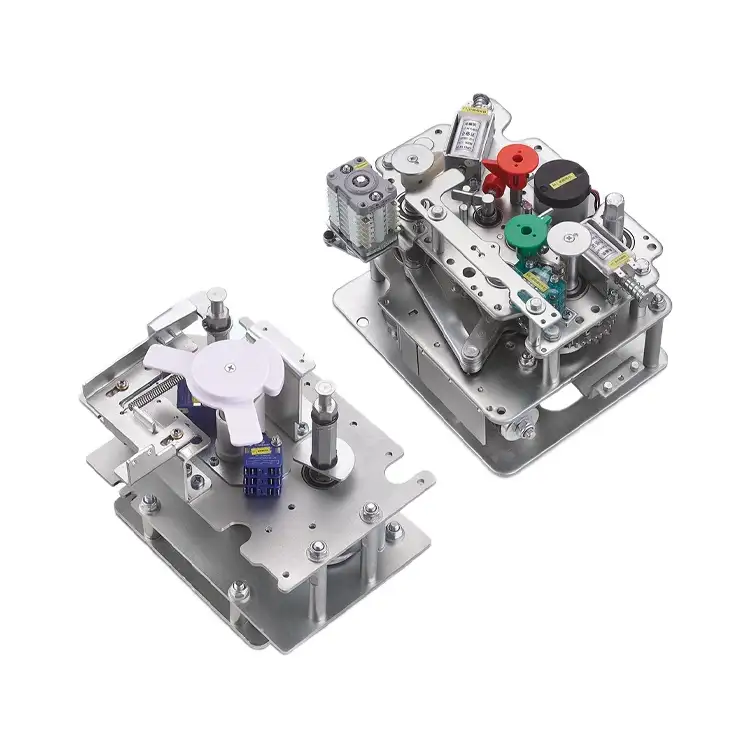

제품 쇼

FAQ

Q1: 절연 메커니즘을 갖춘 11kV 중압 VCB 회로 차단기의 기계적 수명은 얼마나 됩니까?

A1: 적절한 유지 관리를 통해 기계적 수명은 10,000사이클을 초과할 수 있습니다.

Q2: 이 제품을 사용자 정의할 수 있습니까?

A2: 그렇습니다. 우리는 특정 전압 수준이나 환경 요구 사항에 따라 OEM/ODM 서비스를 제공할 수 있습니다.

Q3: 친환경 배전반에 적합한가요?

A3: 물론이죠. 이 제품은 GIS, RMU, 공기절연개폐장치 등 지속 가능성에 초점을 맞춘 애플리케이션에 널리 사용됩니다.

Q4: 어떤 표준을 준수합니까?

A4: GB1984-2014 및 GB/T1985-2023.

Q5: 유지 관리는 얼마나 자주 수행해야 합니까?

A5: 에너지 저장 점검, 인터록 점검, 윤활을 포함하여 6~12개월마다 유지보수를 수행하는 것이 좋습니다.

안전 및 유지 관리

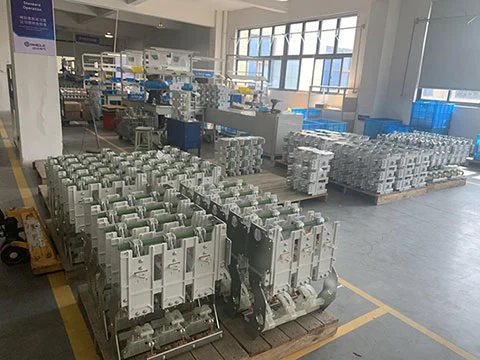

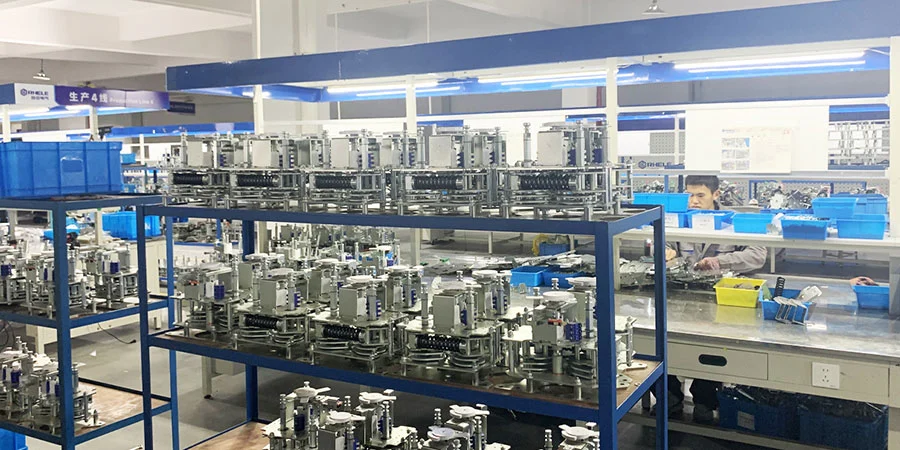

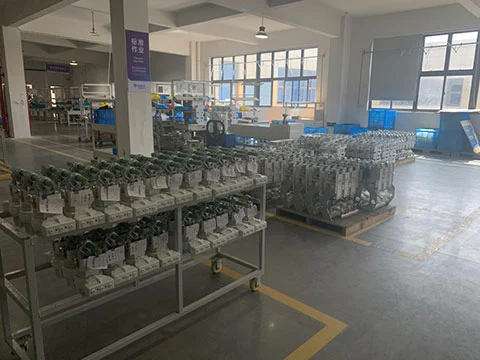

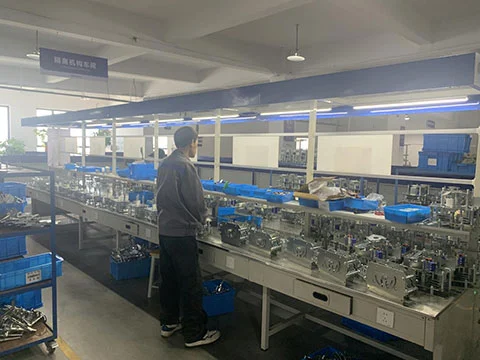

Cotenele의 공장은 포괄적인 테스트 및 유지 관리 지원을 제공합니다. 모든 메커니즘은 배송 전에 검사되며 공장 엔지니어의 기술 지도를 받아 안전하고 안정적인 작동을 보장합니다.

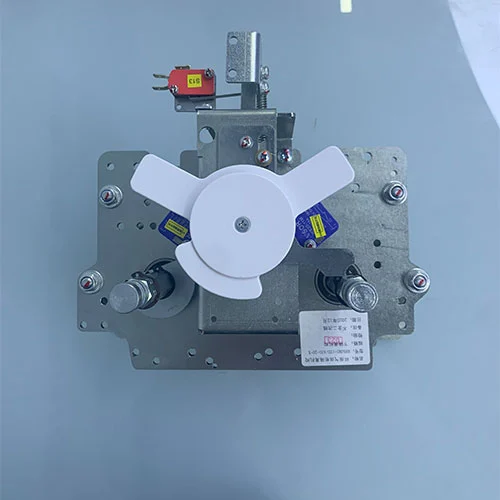

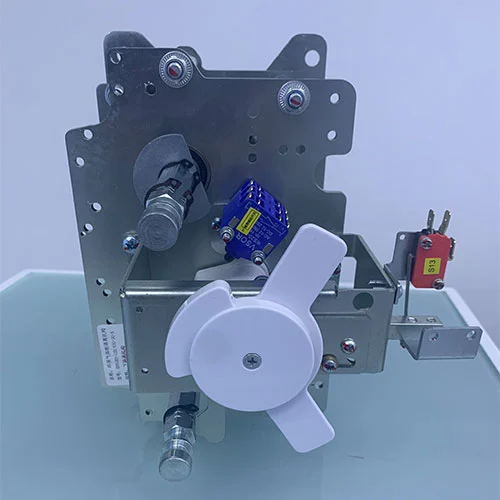

제품 쇼
