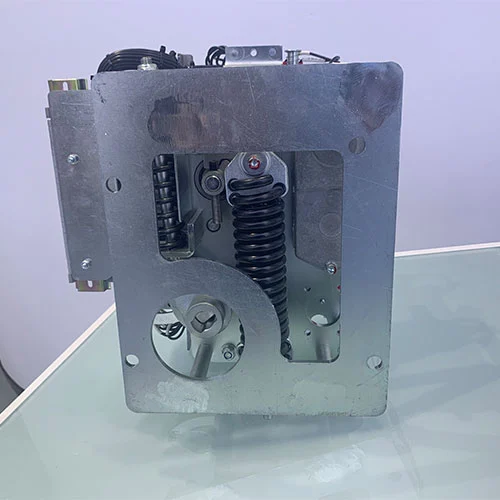

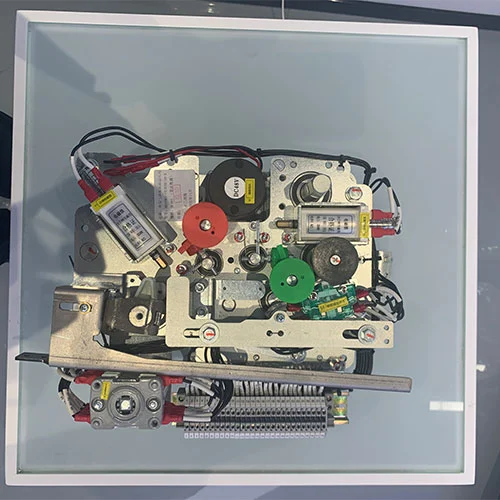

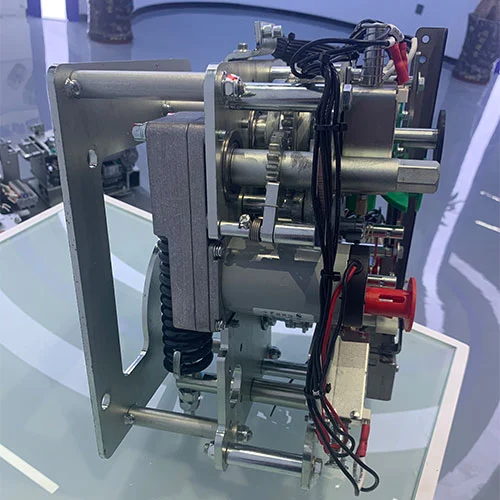

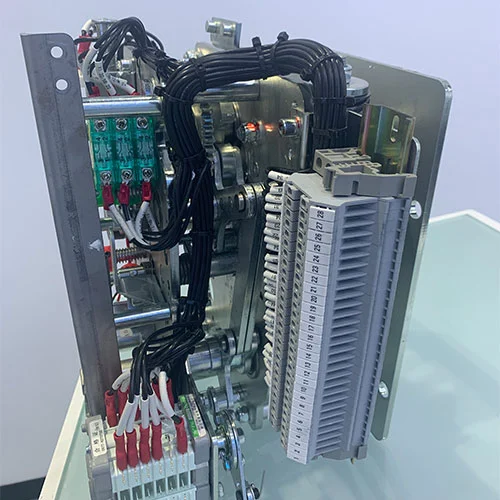

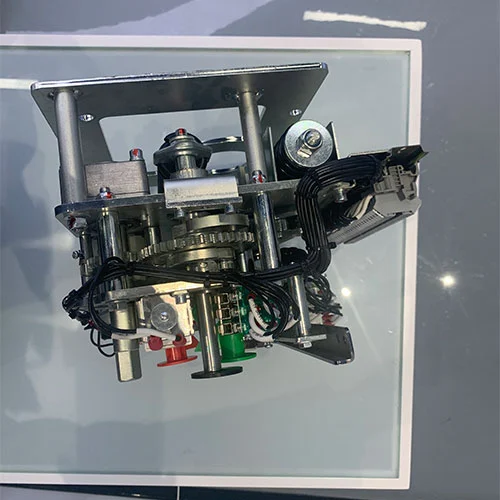

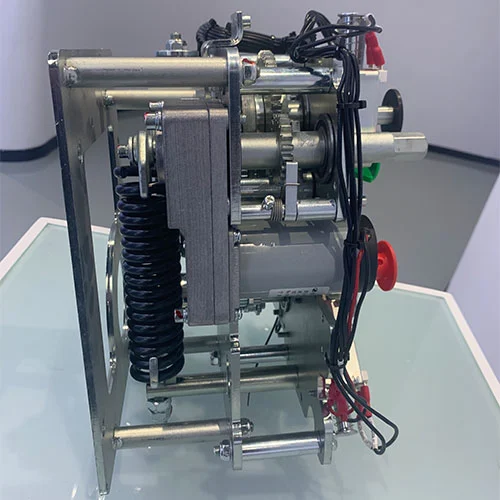

절연 메커니즘을 갖춘 33KV 회로 차단기 메커니즘

33KV 차단기 메커니즘은 Isolation Mechanism 작동 메커니즘과 Disconnector 작동 메커니즘을 탑재하여 친환경 중압 배전반의 핵심입니다. 신뢰성, 유지 관리 효율성 및 환경 안전을 위해 설계된 이 메커니즘은 SF₆와 같은 유해한 온실 가스를 방지하는 동시에 안전한 오류 차단 및 회로 격리를 보장합니다.

KDSVM-12/630-20-X 시리즈는 회로 차단기 및 기계적으로 연동된 단로기를 위한 스프링 작동식 솔루션을 제공하여 중전압 애플리케이션을 위한 완전하고 안전한 작동 순서를 제공합니다.

주요 기능은 다음과 같습니다:

스프링 작동식 폐쇄 및 개방

차단기와 단로기 사이의 기계적 인터록

자동 재폐쇄 기능

방진, 안전 커버가 있는 분할 버튼 디자인

높은 기계적 수명(>10,000회 작동)

GB1984-2014 및 GB/T1985-2023 준수

제품 모델

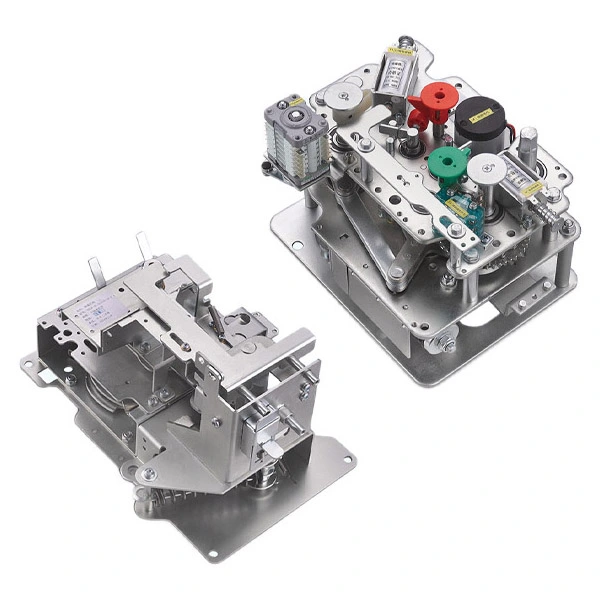

작동 메커니즘의 구성 요소

절연 메커니즘을 갖춘 당사의 33KV 회로 차단기 메커니즘은 세심하게 설계되어 현장 사용을 촉진하는 동시에 안전하고 안정적인 작동을 보장합니다.

1. 진공 차단기 작동 메커니즘

차단기는 기계식 스프링 에너지 저장장치를 활용하여 정전 시에도 순간적으로 독립적인 동작을 보장합니다. 오류가 발생하면 빠르게 작동하고 명령에 따라 빠르게 닫힐 수 있습니다. 진공 아크 소화기를 사용하면 아크를 효과적으로 제어하여 회로의 안전성과 안정성을 보장합니다.

이는 긴급 상황에서도 전력망 장비와 인력이 안정적으로 보호된다는 것을 의미합니다.

2. 분리 스위치 작동 메커니즘

당사의 분리 스위치는 수동 또는 전기 작동을 제공하므로 눈에 보이는 절연 간격을 쉽게 만들 수 있습니다. 기계적 연동 설계로 차단기가 완전히 트립되지 않으면 차단 스위치가 작동되지 않도록 하여 오작동으로 인한 위험을 방지합니다.

우리는 고객의 안전을 매우 중요하게 생각합니다. 따라서 각 차단 스위치는 원활하고 안정적인 작동을 보장하기 위해 엄격한 테스트를 거칩니다.

수술을 올바르게 수행하려면 어떻게 해야 합니까?

절연 메커니즘을 갖춘 33KV 회로 차단기 메커니즘은 모든 단계에서 직관적이고 안전한 작동을 제공합니다. 공급업체로서 당사의 제품은 현장에서 걱정 없이 효율적으로 작동할 수 있도록 보장합니다.

1. 에너지 저장장치 운영

당사의 회로 차단기 메커니즘에는 절연 장치가 통합되어 있어 제어판에 안전하게 설치할 수 있습니다. 스프링을 충전하려면 "찰칵" 소리가 들릴 때까지 포함된 전용 작동 핸들을 돌리기만 하면 됩니다. 리미트 스위치도 작동됩니다.

전기 작동을 사용하는 경우 전원 공급 장치를 연결하기만 하면 됩니다. 장치는 자동으로 에너지를 저장하고 모터가 완전히 충전되면 연결이 끊어져 즉각적인 회로 차단기 폐쇄를 위해 에너지를 안전하게 보존합니다. 작동하기 전에 모든 보조 배선이 올바르게 연결되어 있는지 확인하여 마음의 평화를 더하십시오.

2. 마감작업

수동 투입 : 녹색 버튼을 누르면 저장된 에너지가 즉시 방출되고 차단기를 누르면 주회로가 투입됩니다.

전기 폐쇄: 폐쇄 솔레노이드 코일에 전원을 공급하면 저장된 에너지가 즉시 방출되어 회로 차단기가 빠르게 닫힙니다. 동시에 오프닝 스프링이 자동으로 재충전되고 오작동 방지 인터록이 반복 닫힘을 효과적으로 방지하여 작동 안전을 보장합니다.

3. 차단기 동작

수동 트립: 빨간색 버튼을 누르면 저장된 트립 에너지가 해제됩니다. 회로 차단기는 주 회로를 신속하게 차단하여 회로 안전을 보장합니다.

전기 트리핑: 트리핑 솔레노이드 코일에 전원이 공급됩니다. 전자기 장치는 저장된 에너지를 방출하여 회로 차단기가 접점을 빠르게 열고 전류를 안전하게 차단하도록 합니다.

FAQ

Q1: VCB에서 스프링 작동 메커니즘의 신뢰성을 향상시키는 방법은 무엇입니까?

A1: 스프링 작동식 설계는 에너지를 기계적으로 저장하므로 외부 전원이 필요 없이 진공 회로 차단기가 작동할 수 있습니다. 이 작동 메커니즘은 오류가 발생했을 때 매우 빠르고 안정적으로 작동할 수 있습니다. 유압식 또는 공압식 시스템과의 차이점은 움직이는 부품이 적고 유체 보충이 필요하지 않으며 기계적 내구성이 매우 높고 유지 관리가 최소화된다는 점입니다.

Q2: 회로가 작동 중인 동안 단로기 메커니즘을 작동할 수 있습니까?

A2: 아니요, 절대 그럴 수 없습니다. 작동 메커니즘 조합의 가장 중요한 안전 기능은 기계적 인터록입니다. 단로기 메커니즘은 진공 회로 차단기가 완전히 열리지 않으면 작동이 물리적으로 차단됩니다. 이 인터록 기능 메커니즘은 부하가 걸린 상태에서 단로기를 열려는 시도를 방지하여 작업 작업자의 안전을 위협할 수 있습니다.

Q3: 절연 메커니즘을 갖춘 33KV 회로 차단기 메커니즘은 어떤 표준을 준수합니까?

A3: 이러한 메커니즘은 고전압 장비에 대한 국제 표준을 충족하도록 설계 및 테스트되었습니다. 여기에는 일반적으로 더 넓은 IEC 사양에 맞춰 안전, 성능 및 신뢰성을 보장하는 GB1984 및 GB/T 1985와 같은 표준이 포함됩니다.

Q4: 제어전원이 상실된 경우에도 진공차단기가 작동할 수 있나요?

A4: 그렇습니다. 스프링 작동은 완전 수동 작동이 가능합니다. 스프링은 손잡이를 이용하여 수동으로 충전할 수 있으며, 진공차단기는 수동버튼으로 개폐할 수 있습니다. 단로기 스위치는 수동으로 작동할 수도 있습니다. 설치, 유지 관리 또는 정전 시나리오가 필요할 때 기능을 보장할 수 있습니다.

Q5: VCB 메커니즘과 단로기 메커니즘은 개폐 장치에 어떻게 통합되어 있습니까?

A5: 조화로운 어셈블리로 설계되었습니다. VCB 작동 메커니즘은 진공 차단기를 작동하기 위해 장착되고 단로기 메커니즘은 격리 패널에 장착됩니다. 이들은 종종 로드와 래치를 사용하는 기계식 연동 시스템을 통해 연결됩니다. 이는 단로기가 하드웨어 내에서 직접 이동하기 전에 차단기가 열려야 하는 올바른 작동 순서를 강제하여 안전을 제공합니다.
