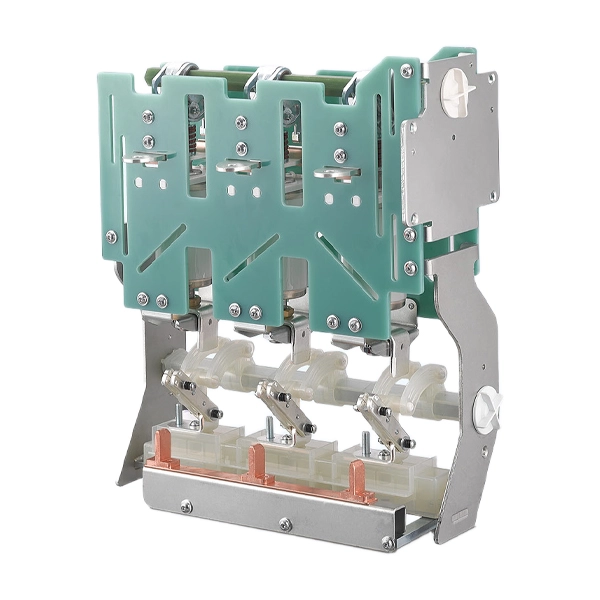

단로기가 있는 22KV 중압 진공 회로 차단기

단로기가 있는 이 22kV 중압 진공 회로 차단기는 중국 전문 제조업체인 Cotenele이 특히 현대 배전 시스템을 위해 설계한 신뢰할 수 있는 솔루션입니다. 진공 회로 차단기와 단로기는 각각 다른 기능을 가지고 있습니다. 이들을 결합하여 사용하면 강력한 시너지 효과가 발생하여 전력망의 안정적이고 효율적인 운영을 보장하는 데 중요한 역할을 합니다.

문의 보내기

제품 설명

스위치기어의 안정성은 견고한 보호 및 스위칭 시스템에 달려 있습니다. 예를 들어 단로기가 있는 22KV 중전압 진공 회로 차단기와 같은 핵심 구성 요소는 전기 결함에 대한 최초의 보호 장벽으로, 대규모 오류와 높은 종료 비용을 방지할 수 있습니다. 진공 회로 차단기의 설계 목적은 결함 전류를 차단하는 것이며, 절연 스위치는 유지 관리를 위해 회로를 분리하는 가시적인 방법을 제공합니다. 배전망에서 배전반의 안전성과 신뢰성을 모두 갖추고 현대 전기 설계의 요구 사항을 충족하며 환경 친화성, 내구성 및 낮은 유지 관리를 강조합니다.

제품 모델

KD	V	24	D	630	20
회사 암호	진공 차단기 작동 메커니즘	정격 전압	접지형	정격 현재의	정격 단시간 내전류

진공차단기(VCB)란?

진공차단기는 진공을 소호매체로 활용하여 전류를 차단하는 중압배전반의 핵심부품입니다. 진공 회로 차단기의 접점이 결함으로 인해 분리되면 이온화된 금속 증기로 인해 아크가 형성됩니다. 진공 공간에서는 금속 증기가 접점에 다시 응축되면서 이 아크가 거의 즉시 소멸되어 재점화를 방지합니다.

주요 구성 요소:

진공 차단기:고정 접점과 이동식 접점을 포함하는 밀봉된 진공 원통형 용기입니다.

작동 메커니즘:접점을 닫고 연결을 끊는 기능을 구현합니다. 종류에는 수동식과 전동식이 있습니다.

액추에이터 및 커넥팅 로드:진공 차단기의 작동 메커니즘에 의해 발생된 동작을 접점에 전달합니다.

장점:

효율적인 아크 소화 기능:매우 낮은 에너지 소비로 신속하게 오류 격리를 달성합니다.

유지 관리 비용은 매우 낮습니다.진공 회로 차단기는 절연 매체나 가스를 추가할 필요가 없습니다.

환경 친화적:진공 회로 차단기는 육불화황 회로 차단기와 달리 작동 중에 유해한 가스를 생성하지 않으므로 환경 친화적입니다.

높은 신뢰성:차단기의 작동 수명이 길고 빈번한 작동에 적합합니다.

스위치 단로기 란 무엇입니까?

스위치 단로기는 중전압 개폐 장치에 장착된 전기 스위치로, 닫힌 위치에서 정상 부하 전류를 전달합니다. 이 절연 스위치는 정격 부하 전류를 만들고 차단할 수도 있습니다. 단락과 같은 비정상적인 조건에서는 지정된 짧은 기간 동안 이 오류 전류를 전달할 수 있지만 이를 차단하도록 설계되지는 않았습니다. 이 스위치 단로기의 주요 안전 기능은 유지 관리 또는 수리를 위해 회로의 전원이 완전히 차단되도록 보장하는 안정적인 격리 수단을 제공하는 것입니다.

주요 기능:

부하 차단: 스위치 단로기는 정상적인 부하 전류 차단 용량을 제공할 수 있습니다.

가시적 절연: 절연 스위치는 회로의 전원 차단을 확인할 수 있는 가시적 간격을 제공할 수 있습니다.

내력: 절연체 스위치는 직렬 보호 장치(예: VCB)가 오류를 해결할 때까지 단락 전류를 견딜 수 있습니다.

구성: 단로기에는 공기 절연 또는 가스 절연 설계에 대한 두 가지 구성이 있으며 종종 변압기 보호용 퓨즈와 결합할 수 있습니다.

단로기가 있는 22KV 중전압 진공 회로 차단기를 선택하는 이유는 무엇입니까?

진공 회로 차단기 + 단로기의 조합은 중전압 시스템(최대 40.5kV)의 표준 구성입니다.

핵심 혜택

하나의 시스템으로 완벽한 보호 + 격리

향상된 운영 안전성

유지보수 가동 중단 시간 감소

컴팩트하고 효율적인 디자인

VCB + 단로기 조합의 적용 범위:

VCB와 단로기의 조합은 중압 링 메인 유닛(최대 40.5kV)의 표준 구성으로, 보호와 확실한 절연을 모두 제공할 수 있습니다. 이 조합은 다음과 같은 경우에 중요합니다.

발전소: 이 조합은 장치에 결함이 발생할 때 발전기와 변압기를 보호할 수 있어 중단 없는 전기 생산을 보장할 수 있습니다.

전기 변전소: 진공 회로 차단기와 스위치 단로기의 조합은 스위치기어와 변압기를 보호하고 VCB는 오류를 제거하며 단로기는 유지 관리를 위해 섹션을 격리합니다.

산업시설 : 진공차단기와 아이솔레이터 스위치의 조합 제조공장, 제철소, 정유공장 등의 모터, 컨베이어, 중장비를 제어하고 보호합니다.

재생 가능 에너지 시스템: 전력 변동을 관리하고 풍력 및 태양광 발전소의 인프라를 보호합니다.

재생 가능 에너지 시스템: 단로기가 있는 22KV 중압 진공 회로 차단기는 전력 변동에 대처하고 풍력 및 태양광 발전소의 인프라를 보호할 수 있습니다.

철도 시스템: 이 조합은 열차 전원 공급 시스템을 보호하고 승객과 열차의 안전을 보장할 수 있습니다.

컴팩트 변전소(CSS): 2차 배전망에서 이러한 조합은 작은 공간에서 안정적인 스위칭 및 보호 기능을 제공합니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤60
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	11-12
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.1
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

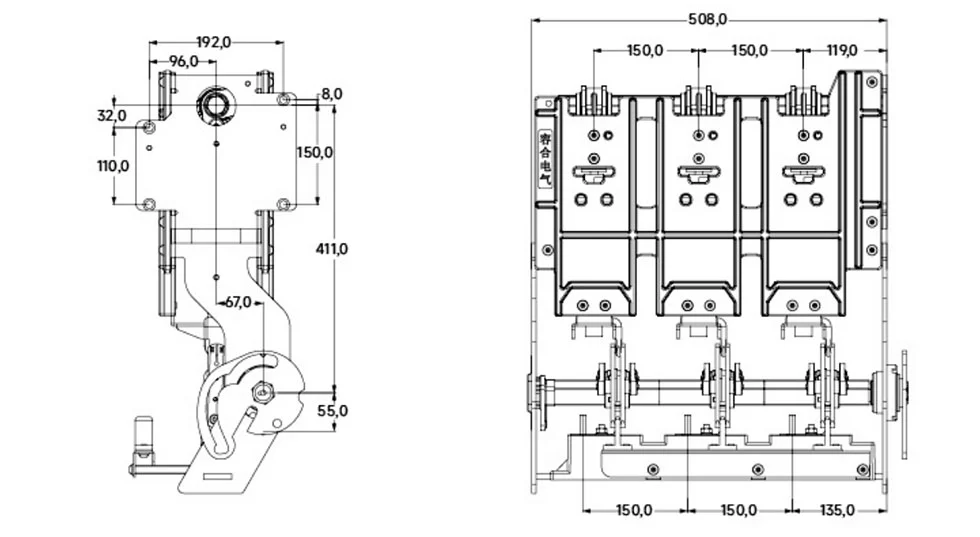

외관 및 치수

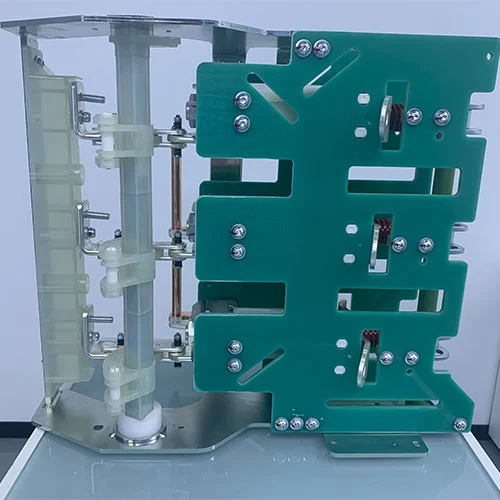

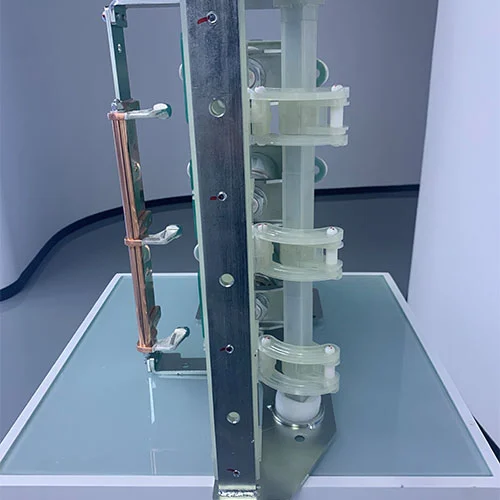

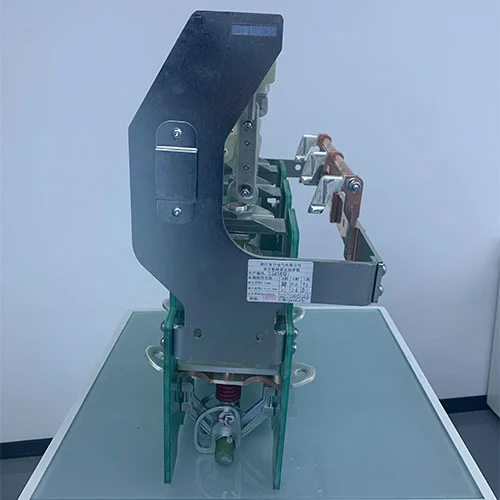

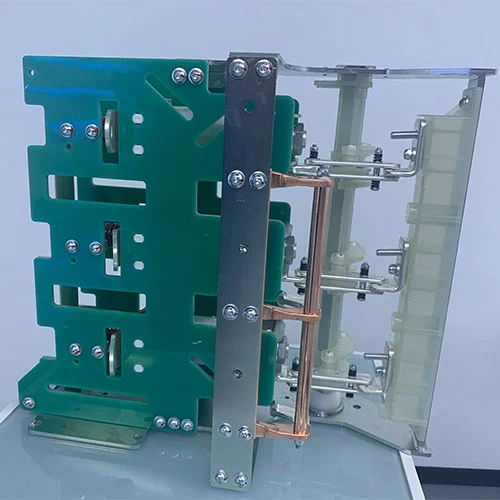

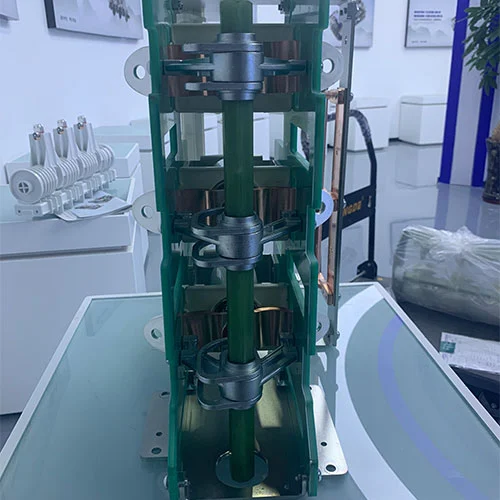

22kv Medium Voltage Vacuum Circuit Breaker With Disconnector

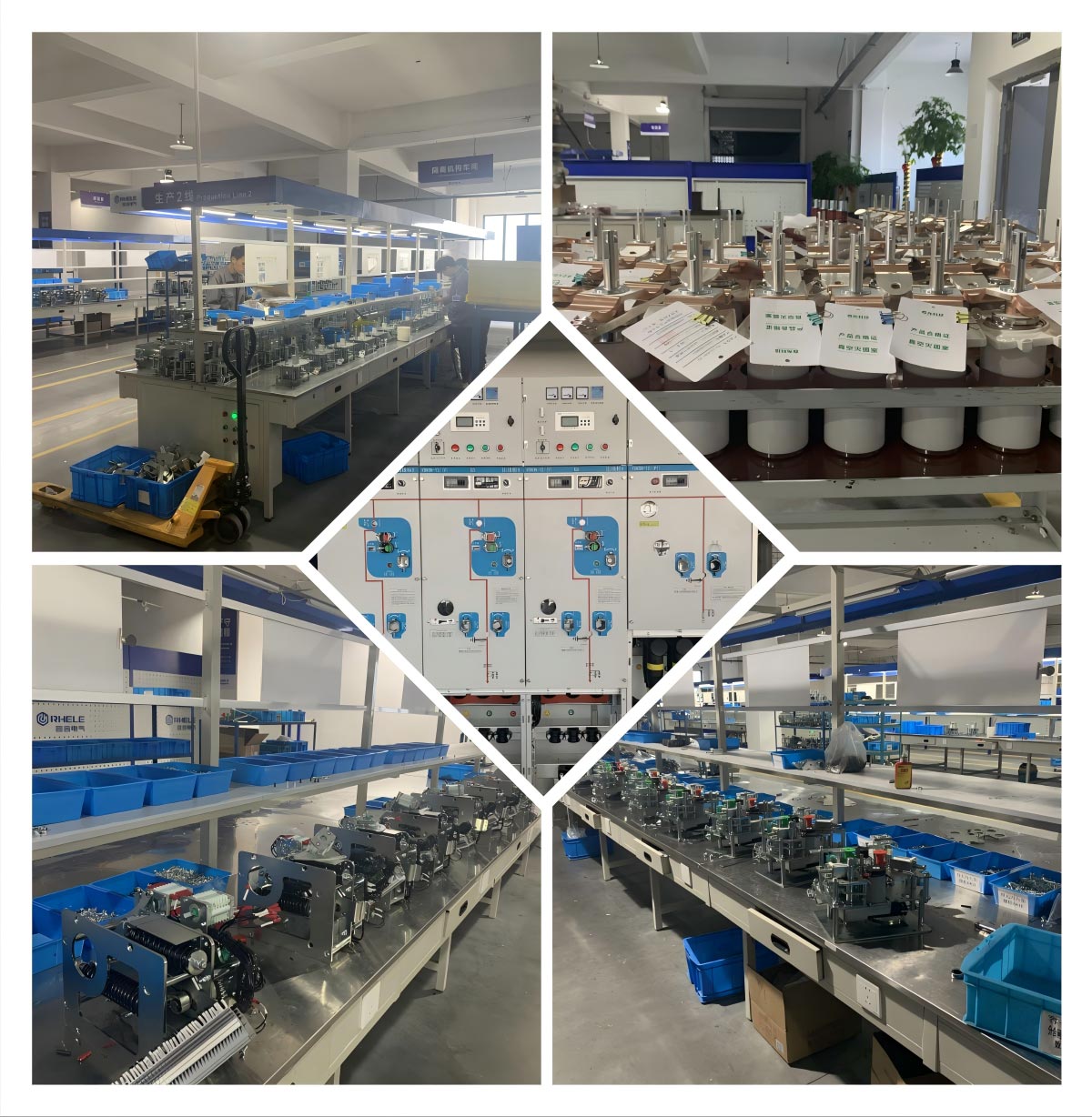

우리의 워크샵

FAQ

1.중압 시스템에서 단로기가 있는 22kV 중압 진공 회로 차단기가 독특한 이유는 무엇입니까?

A: 단로기가 포함된 22kV 중압 진공 회로 차단기는 신속한 오류 차단과 안전한 가시적 격리를 하나의 장치에 결합합니다. 진공 차단기는 빠른 아크 소멸을 보장하고 단로기는 안정적인 유지 관리 격리를 제공합니다. 이러한 조합은 높은 신뢰성, 낮은 유지 관리 및 환경 안전성을 제공하므로 발전소, 변전소, 산업 시설 및 재생 에너지 시스템에 이상적입니다.

2. 회로 차단기 신뢰성에 작동 메커니즘이 왜 그렇게 중요한가요?

회로 차단기의 대부분의 결함은 작동 메커니즘과 관련이 있습니다. 스프링, 잠금 장치, 모터로 구성된 이 복잡한 시스템은 접점을 열고 닫는 데 필요한 에너지를 저장하고 방출하는 역할을 합니다. 기관이 오작동을 일으키면 차단기가 제대로 작동하지 않아 전체 보호 시스템의 무결성이 손상됩니다.

3. VCB의 스프링 작동 메커니즘은 어떻게 작동합니까?

전기 모터는 잠금 버클로 고정된 "폐쇄 스프링"을 기계적으로 충전합니다. 닫힘 신호가 수신되면 잠금 버클이 풀리고 스프링 에너지로 인해 접점이 닫힙니다. 이 동작은 '트립 스프링'을 동시에 충전합니다. 그러면 모터는 즉시 닫힘 스프링을 충전하고 다음 작동을 준비합니다.

4. 스위치 단로기의 "SF₆-free"는 무엇을 의미합니까?

기존의 가스 절연 개폐장치는 일반적으로 육불화황(SF₆) 가스를 사용합니다. 그러나 KDSVM-12 절연 스위치 또는 기타 Cotenle 제품은 육불화황 가스가 환경에 미치는 육불화황의 부정적인 영향을 피하면서 고성능을 달성하기 위해 진공 또는 청정 공기 절연을 사용하지 않습니다.

5. VCB를 선택할 때 일반적으로 고려하는 요소는 무엇입니까?

주요 요인은 다음과 같습니다.
정격 전압 및 전류: 정격 전압 및 전류는 시스템의 정격 부하 및 피크 부하 요구 사항과 일치해야 합니다.
차단 용량: 가능한 최대 고장 전류를 안전하게 제거할 수 있어야 합니다.
작동 메커니즘: 필요한 작동 빈도와 응답 시간에 따라 스프링, 자기 또는 유압 중에서 선택합니다.
Mechanical and Electrical Endurance: A higher number of rated operational cycles indicates a longer service life and lower maintenance needs.
