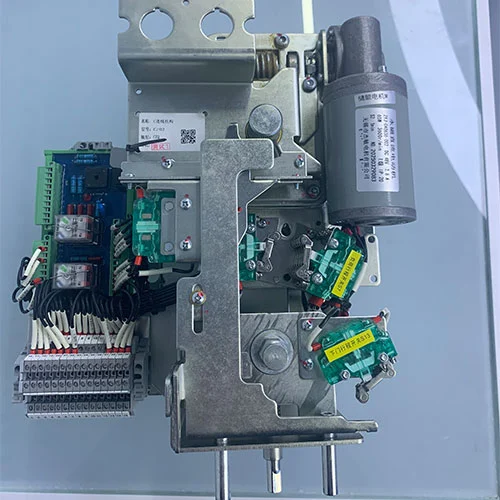

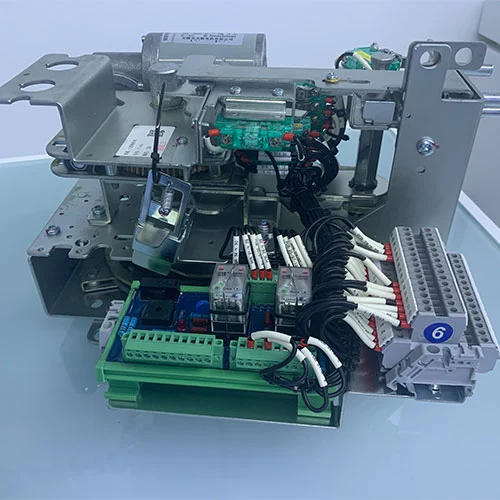

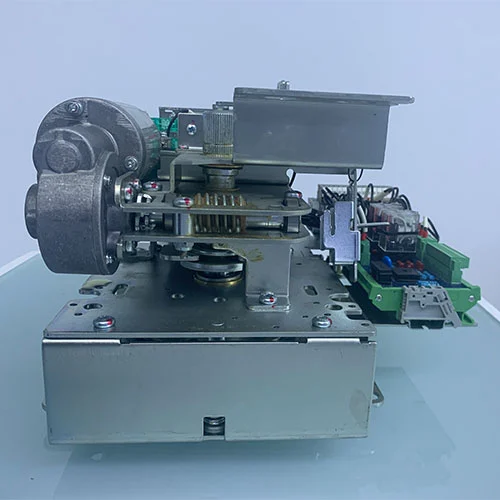

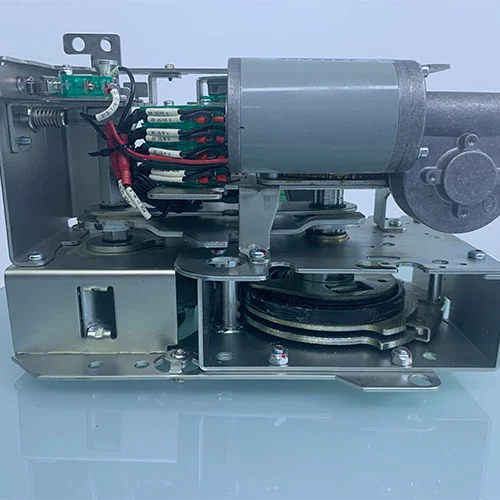

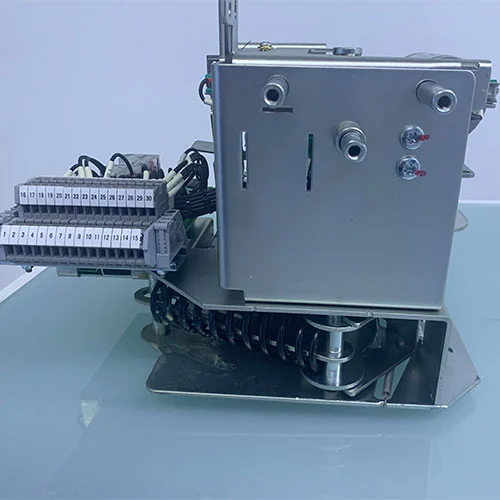

22KV 중압 배전반 전기 메커니즘

최신 중전압 배전 네트워크에서는 RMU(링 메인 장치)가 가용성이 높고 안정적인 전원 공급 장치를 제공하는 데 널리 사용됩니다. RMU의 핵심 구성 요소 중 하나는 회로 차단기 작동 메커니즘으로, 빠르고 안전하게 닫고 여는 작업을 수행할 수 있어야 합니다.

22kV 중압 개폐 장치 전기 메커니즘은 가스 절연 또는 공기 절연 RMU의 수신 회로 애플리케이션을 위해 특별히 설계되었습니다. 이는 닫힘용 인장 스프링과 열림용 압축 스프링이라는 두 개의 독립적인 스프링 시스템을 사용하는 에너지 저장 작동 메커니즘입니다.

닫힘 스프링은 핸들을 회전하거나(수동으로) 모터에 의해 구동되어 에너지를 저장합니다. 닫는 래치가 작동되면 스프링이 즉시 에너지를 방출합니다.

닫힘 작동 중에 열림 스프링은 에너지를 저장하는 동시에 대기 상태를 유지하여 후속 열림 명령에 응답할 준비를 갖습니다.

주요 기능은 다음과 같습니다

충전 및 트립을 위한 수동 및 전기 작동 방식이 모두 가능합니다.

패널에 보호 커버가 장착된 별도의 버튼으로 먼지 유입과 부주의한 작동을 방지합니다.

아이솔레이터 메커니즘과 결합하면 연동 기능이 있어 안전한 시퀀스 제어가 보장됩니다.

여러 작업을 방지하기 위한 자동 재폐쇄 기능(필요한 경우) 및 펌핑 방지 논리.

이 제품은 관련 표준 GB 1984‑2014(고전압 AC 회로 차단기) 및 GB/T 1985‑2023(고전압 AC 단로기 및 접지 스위치)을 준수합니다.

모델

이 조직의 업무 원칙과 운영 메커니즘은 무엇입니까?

22KV 중압 배전반 전기 메커니즘의 작동 원리는 기계적 에너지의 저장 및 급속 방출에 따릅니다.

에너지 저장(충전)

수동 충전: 메커니즘의 오른쪽 하단에 있는 충전 샤프트에 전용 핸들이 삽입됩니다. 핸들을 시계 방향으로 돌리면 샤프트가 회전하고 기어 또는 캠 시스템을 통해 닫힘 스프링에 장력이 가해집니다. 스프링이 "오버 센터" 지점을 통과하면 "찰칵" 소리와 시각적 표시기(예: 마이크로 스위치를 활성화하는 회전 샤프트)와 함께 충전 위치에 고정됩니다.

전기 충전: 제어 전압이 적용되면 전기 모터는 닫힘 스프링이 완전히 장력을 받을 때까지 충전 메커니즘을 자동으로 구동합니다. 그 시점에서 모터 회로는 마이크로 스위치에 의해 중단되고 스프링은 래치 상태로 유지되어 닫힐 준비가 됩니다.

마감작업

수동 닫기: 녹색 버튼(패널의 투명 커버로 보호됨)을 누르면 닫기 래치가 기계적으로 해제됩니다. 장력 스프링은 신속하게 에너지를 방출하고 스핀들을 구동하여 회전시키며 회로 차단기 접점을 닫힌 위치로 이동합니다. 동시에 이 동작은 개방 스프링을 압축하여 다음 개방을 위한 에너지를 저장합니다.

전기 폐쇄: 폐쇄 코일(솔레노이드)에 전원을 공급하면 폐쇄 래치를 해제하는 전기자를 당겨서 수동 폐쇄와 동일한 기계적 동작을 생성합니다. 폐쇄 후 메커니즘은 즉시 폐쇄 스프링 재충전을 시작할 수 있지만(자동 재폐로가 구성된 경우) 차단기가 열리고 적절한 조건이 충족될 때까지 인터록이 두 번째 폐쇄를 방지합니다.

개업작전

수동 열기: 빨간색 버튼을 누르면 열기 래치가 해제됩니다. 액추에이터가 압축되면 스프링 연장부가 열리고 작동 메커니즘이 구동되어 접점이 분리됩니다.

전기 개방: 작동 메커니즘의 개방 코일(전자석)에 전원을 공급하고 개방 잠금 장치를 트리거하고 개방 스프링을 풀고 회로 차단기의 회로를 분리합니다.

이 작동 메커니즘에는 동시 투입 및 개방 명령의 발생을 방지하는 기계식 인터록 장치가 있으며 차단기가 작동되기 전에 절연 스위치(있는 경우)가 올바른 위치에 있는지 확인합니다.

작동 지침

예비 점검

메커니즘이 스위치기어에 올바르게 장착되어 있고 모든 보조 배선(전기 작동용)이 정확하고 안전한지 확인하십시오.

패널 장착 버튼(닫힘은 녹색, 열림은 빨간색)이 보호 커버에 맞춰져 있고 작동 표시기(예: "충전/방전")가 보이는지 확인하십시오.

충전(에너지 저장)

수동: 작동 핸들을 충전 소켓(오른쪽 하단)에 삽입합니다. 뚜렷한 "딸깍" 소리가 들리고 충전 표시기에 "충전됨"이 표시될 때까지 시계 방향으로 계속 회전합니다. 핸들을 제거하십시오.

전기: 메커니즘에 제어 전원을 적용합니다. 모터는 스프링이 완전히 충전되어 멈출 때까지 자동으로 작동합니다. 그런 다음 '충전됨' 표시등이 켜져 있는지 확인하세요.

회로 차단기 닫기

수동: 녹색 버튼의 보호 커버를 들어올린 후 단단히 누릅니다. 차단기가 닫히고 "닫힘" 위치 표시가 나타나야 합니다. 이제 오프닝 스프링이 자동으로 충전됩니다.

전기: 닫는 명령(예: 원격 제어 또는 보호 계전기에서)을 닫는 코일로 보냅니다. 차단기가 닫힙니다. 위치 표시를 확인하십시오.

회로 차단기 열기

수동: 빨간색 버튼의 보호 커버를 들어 올리고 단단히 누릅니다. 차단기가 열립니다. "열림" 표시를 확인하십시오.

전기: 개방 코일에 개방 명령을 보냅니다. 차단기가 열립니다.

수술 후

폐쇄 작업 후 모터 공급이 있는 경우 메커니즘은 폐쇄 스프링을 자동으로 재충전할 수 있습니다. 이는 후속 폐쇄-개방 주기를 위해 차단기를 준비합니다.

작동하기 전에 항상 상태 표시기를 관찰하고 모든 인터록 조건(예: 절연체 위치)을 준수하십시오.

스프링 작동식 메커니즘은 RMU 수신 라인의 회로 차단기에 대해 강력하고 안정적이며 안전한 제어 기능을 제공합니다. 이 22KV 중간 전압 개폐 장치 전기 메커니즘

인장 및 압축 스프링, 수동 및 전기 작동, 내장형 인터록의 조합은 현대 유통 네트워크의 요구 사항을 충족합니다. 이 메커니즘의 기계적 수명은 10,000회 이상 작동하며 국제 표준을 준수하므로 장기적인 성능과 작동 안전을 보장할 수 있습니다.

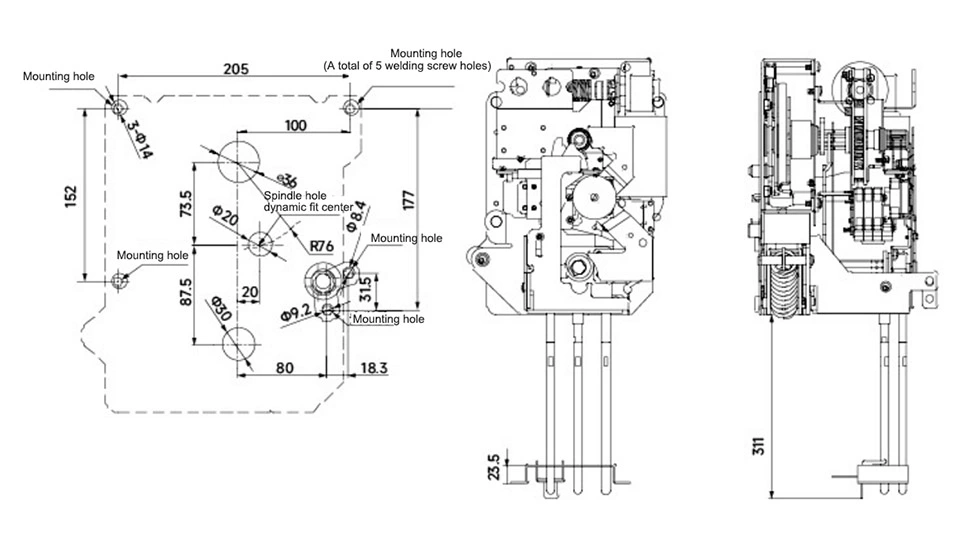

외관 및 치수

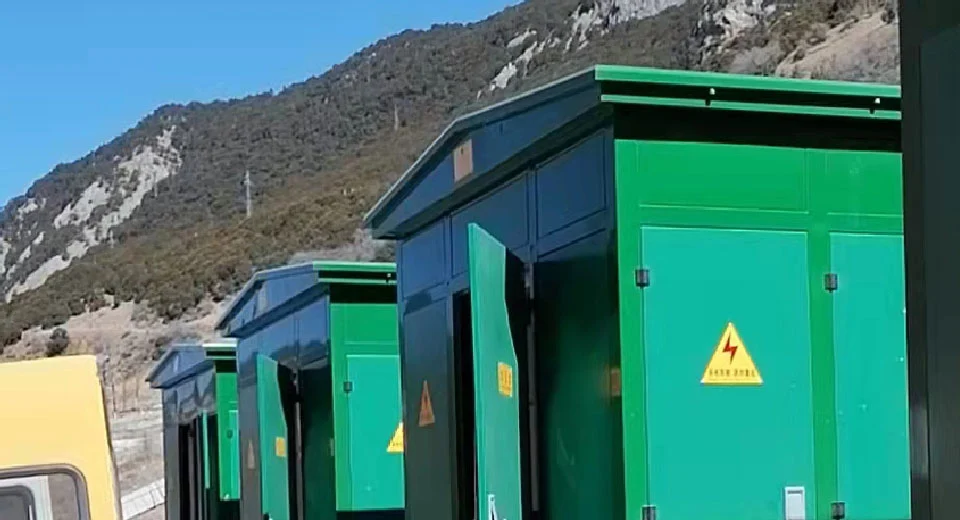

응용

중전압 RMU, GIS 및 AIS 수신 라인.

재생 가능 에너지 프로젝트: 풍력 발전소, 태양광 발전소.

높은 운영 안전성이 요구되는 철도 및 지하철 프로젝트.

산업 및 도시 유통 네트워크.

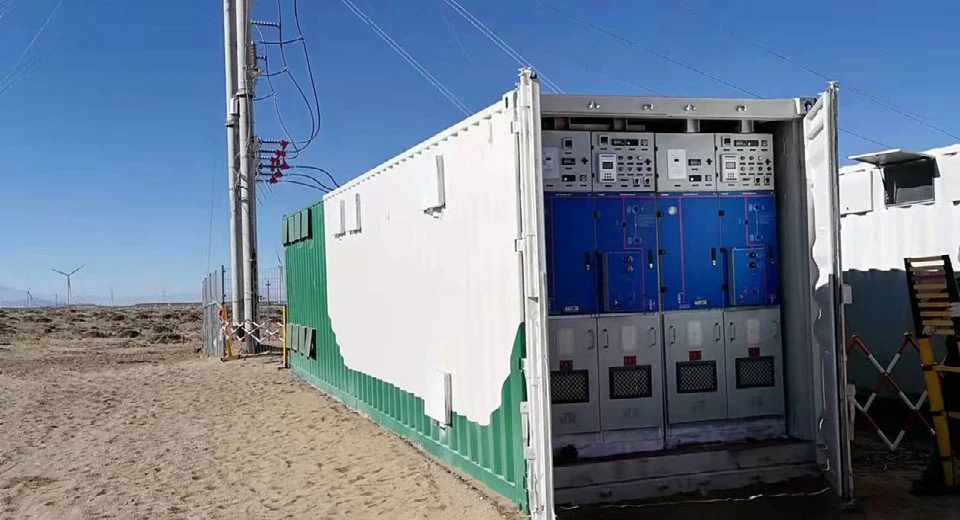

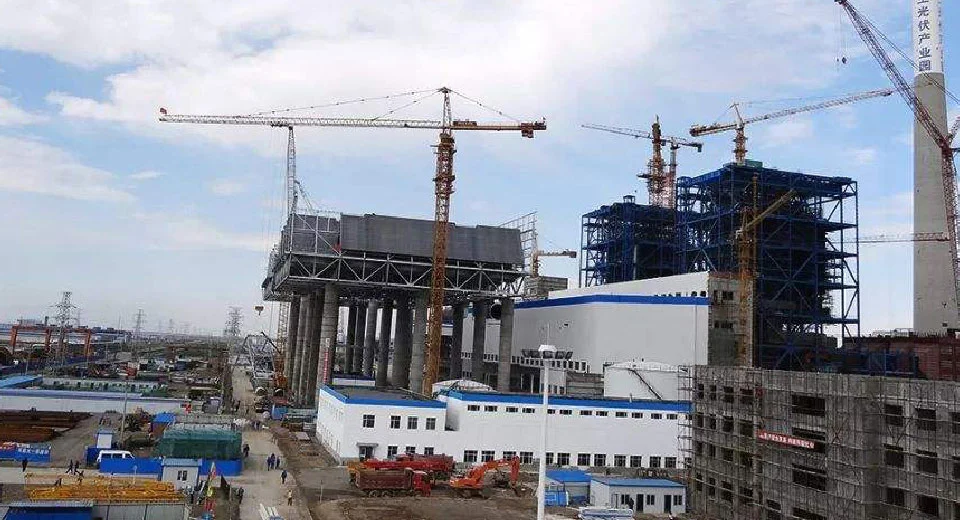

프로젝트 참고자료

Guojiawan 110kV – 35kV 가스 절연 개폐 장치 – 풍력 발전소 프로젝트.

Ayni 금광 110kV 변전소, 타지키스탄 – 신뢰성이 높은 배전.

Maqu 200MW 목장-태양광 하이브리드 PV 프로젝트 – 자동 재폐쇄 메커니즘 적용.

왜 코테넬레를 선택해야 할까요?

• 전문 제조업체:12kV~40.5kV 스위치기어 핵심 부품 분야에서 6년 이상의 경험을 보유하고 있습니다.

• 인증된 품질:ISO9001 / ISO14001 / ISO18001; 국가 기관에서 테스트한 제품입니다.

• 입증된 실적:국내 및 국제 풍력, 태양광, 철도 프로젝트에 중전압 스위치기어 메커니즘을 공급합니다.

• 혁신적인 기술:RHSV 시리즈 친환경 가스절연 개폐장치 메커니즘의 지속적인 개발로 안정성과 안전성이 보장됩니다.

Cotenele은 현대 배전 네트워크 및 재생 에너지 애플리케이션의 요구 사항을 충족하면서 높은 신뢰성, 긴 수명 및 안전한 개폐 장치 메커니즘을 제공하기 위해 최선을 다하고 있습니다.

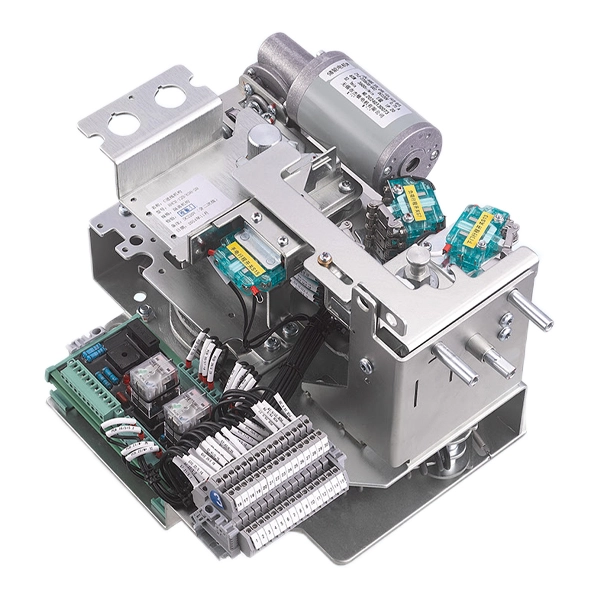

제품 쇼
