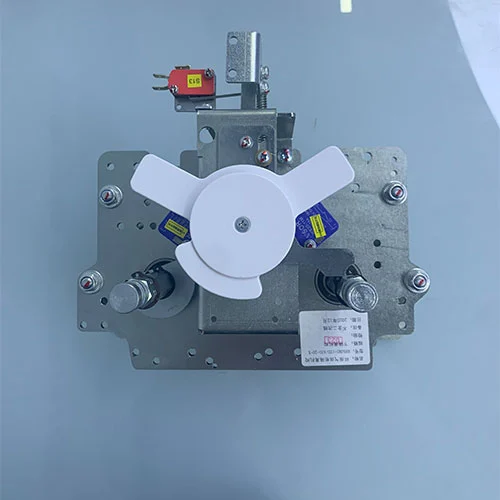

22KV 중압 회로 차단기 절연 메커니즘

RMU(Ring Main Unit)는 현대 중전압 배전 네트워크의 중요한 구성 요소로서 중단 없이 안전한 전원 공급을 보장합니다. RMU의 중심에는 스위칭 장치, 특히 전기가 장치에 들어가는 주요 지점인 들어오는 공급 장치를 제어하는 ​​작동 메커니즘이 있습니다.

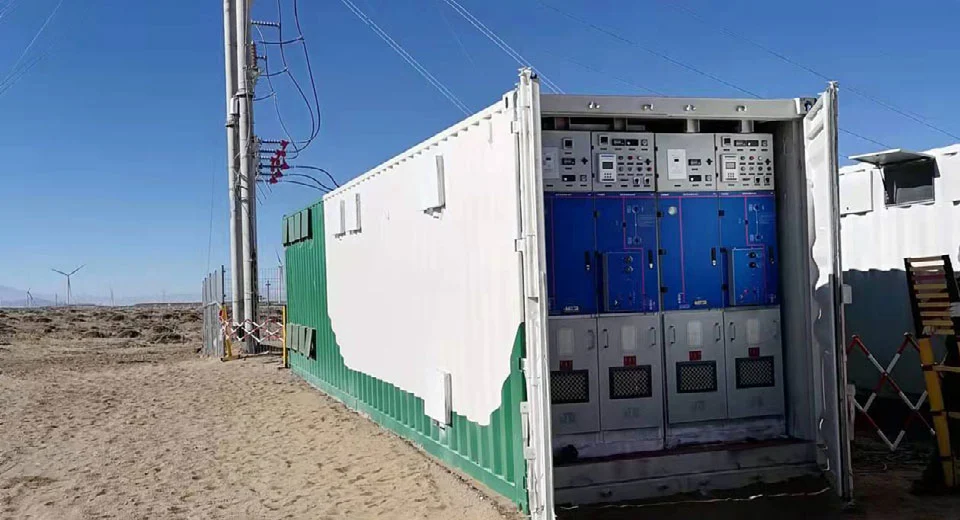

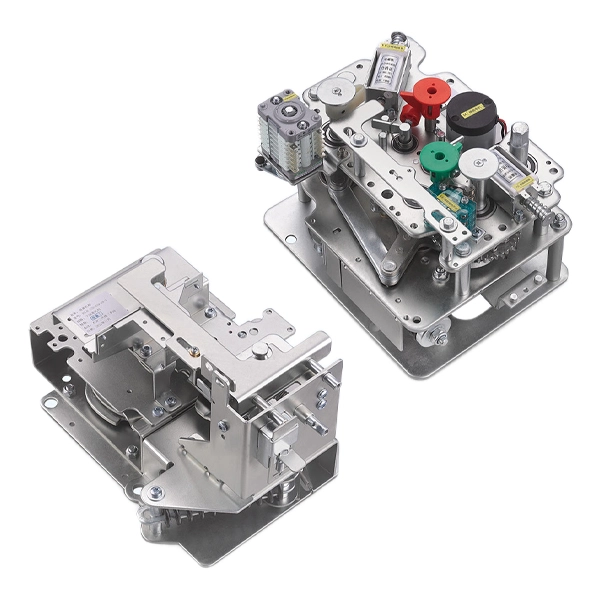

Cotenele의 22KV 중압 회로 차단기 절연 메커니즘은 높은 정밀도, 내구성 및 안전성을 위해 설계되었습니다. 수동 및 전기 작동 모드를 모두 지원하고, 위험한 작동을 방지하기 위한 고급 인터록 기능을 갖추고 있으며, 산업, 철도, 도시 및 재생 에너지 프로젝트 전반에 사용되는 가스 절연 개폐 장치(GIS), 환경 친화적 개폐 장치 및 공기 절연 개폐 장치와 원활하게 통합됩니다.

모델

회로 차단기 메커니즘이란 무엇입니까?

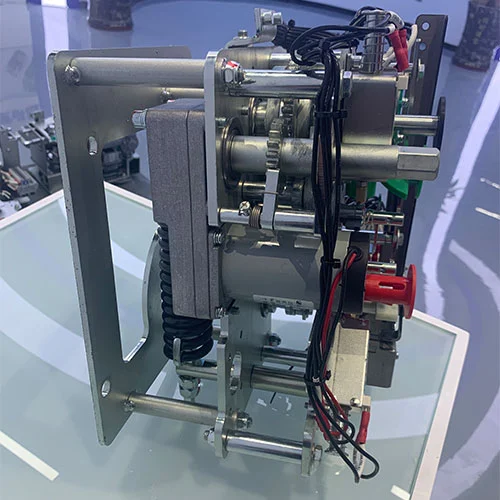

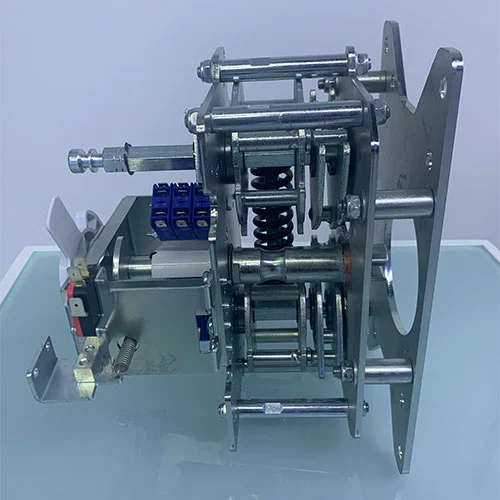

22KV 중압 회로 차단기 절연 메커니즘은 RMU 스위칭 용량의 핵심입니다. 이는 정상 부하 조건과 고장 조건 모두에서 전류를 만들고 차단하는 중부하 작업을 수행하도록 설계된 사전 저장된 에너지 장치입니다. 설명된 메커니즘은 작동을 위해 고유한 이중 스프링 시스템을 활용합니다.

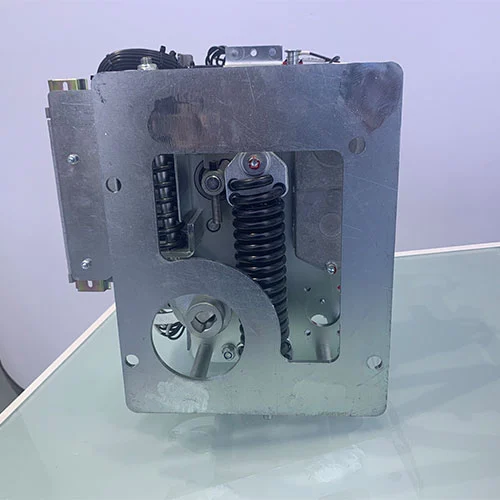

폐쇄 메커니즘:닫힘 동작은 장력 스프링에 의해 구동됩니다. 충전 과정에서 이 스프링이 늘어납니다. 명령이 수신되면 스프링이 중심점을 넘어 풀려 빠르게 수축하여 이동 접점을 밀착시킵니다. 이러한 '슈퍼 센터' 동작은 운전자의 작동 속도에 영향을 받지 않고 빠르고 안정적인 닫힘 속도를 보장합니다.

개방 메커니즘:반대로, 개방(또는 트리핑) 동작은 압축 스프링에 의해 구동됩니다. 회로 차단기가 닫힐 때 스프링을 압축하고 해제하는 동시에 나중에 회로를 차단하는 데 필요한 에너지를 저장합니다. 트립 신호가 전송되면 스프링이 해제되어 접점이 고속으로 분리되어 아크가 안전하게 소멸됩니다.

이 설계는 본질적으로 일시적 결함 관리에 중요한 기능인 재폐로 기능을 지원하며 종종 10,000회 작동을 초과하는 뛰어난 기계적 수명을 자랑하므로 신뢰성이 강조됩니다.

격리 메커니즘이란 무엇입니까?

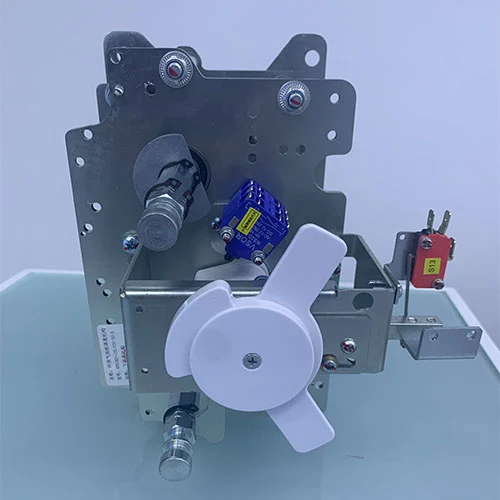

회로 차단기가 전류를 차단하는 동안 절연 메커니즘(또는 단로기)은 유지 관리 중 안전을 위해 회로에 가시적이고 검증 가능한 간격을 제공합니다. RMU 스위치기어에서 절연 메커니즘은 회로 차단기 메커니즘과 함께 작동합니다. 이 두 가지 작동 메커니즘은 기계적으로 연동되어 안전하지 않은 작동 순서를 방지합니다. 일반적으로 인터록 시스템은 부하 상태에서 아이솔레이터가 열리지 않도록 보장하거나 아이솔레이터가 올바른 위치에 있지 않으면 회로 차단기가 닫힐 수 없도록 보장합니다. 이 어셈블리를 결합하면 작동 안전이 보장되며 회로를 소스에서 물리적으로 분리하여 다운스트림에서 작업하는 인력을 보호합니다.

우리 제품의 특징은 무엇입니까?

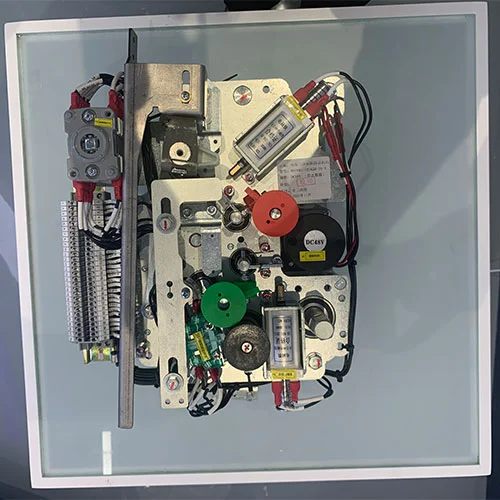

이 작동 메커니즘의 주목할만한 특징은 분할 버튼 디자인입니다. 많은 산업 환경에서 먼지와 우발적인 작동은 주요 관심사입니다. 이를 완화하기 위해 제어 인터페이스가 분리됩니다.

실제 기계식 푸시버튼은 메커니즘 하우징 자체에 있습니다.

확장 작동 버튼은 RMU 케이스의 외부 패널에 설치되어 있으며 방진 및 오작동 방지 커버가 장착되어 있습니다. 이 경우 운영자는 민감한 내부 부품을 오염 물질에 노출시키지 않고 외부에서 장치와 상호 작용할 수 있으며, 보호 커버는 우발적인 접촉을 방지하고 장치 작동을 트리거합니다.

작동 지침

22KV 중압 회로 차단기 절연 메커니즘은 수동 및 전기 작동을 지원하므로 설치, 테스트 및 일반 서비스에 유연합니다.

A. 충전(에너지 저장)

수동 충전:메커니즘의 오른쪽 하단에 있는 충전 소켓에 특정 작동 핸들을 삽입합니다. 작업자가 "딸깍" 소리가 들릴 때까지 핸들을 시계 방향으로 돌립니다. 이는 폐쇄 스프링이 완전히 충전되었음을 나타내며 기계적 표시기는 저장된 에너지 상태를 확인합니다.

전기 충전:본체에 보조전원을 공급하면 내부 모터가 자동으로 작동합니다. 스프링을 충전하는 메커니즘을 구동합니다. 충전이 완료되면 마이크로스위치가 모터 공급을 차단하여 닫힘 명령에 대비한 에너지를 유지합니다. 전기 작동에 의존하기 전에 보조 배선이 올바른지 확인하는 것이 중요합니다.

나. 영업종료

수동 폐쇄:작업자는 녹색 버튼을 누릅니다. 이 동작은 충전된 폐쇄 스프링을 즉시 해제하여 회로 차단기를 구동하여 주 회로를 닫습니다.

전기적 폐쇄:닫는 솔레노이드 코일이 솔레노이드일 때. 솔레노이드 플런저가 움직여 스프링 래치를 기계적으로 해제합니다. 저장된 에너지가 방출되면 회로 차단기를 닫습니다. 폐쇄 후 메커니즘은 개방 스프링을 자동으로 다시 압축하고(다음 트립을 위한 에너지 저장) 인터록을 활성화하여 차단기가 이미 폐쇄된 동안 두 번째 폐쇄 명령을 방지합니다.

다. 개업운영

수동 열기:빨간색 버튼을 누르세요. 이렇게 하면 이전에 압축된 개방 스프링이 해제되어 차단기가 트립되고 전류 흐름이 중단됩니다.

전기 개구부:션트 트립(개방) 코일에 전원을 공급합니다. 자력으로 인해 개방형 스프링 래치가 해제되어 스프링이 확장되어 접점이 즉시 분리됩니다.

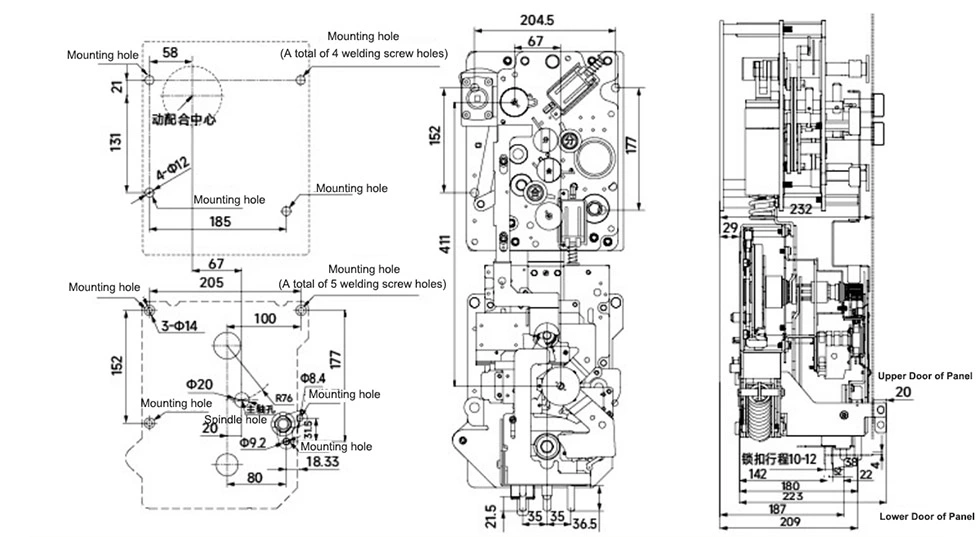

외관 및 치수
